汽车照明、信号、仪表、警报系统教案《汽车照明、信号、仪表、警报系统教案》嗨，同学们！今天咱们要一起探索汽车里超级有趣又超级重要的东西——汽车照明、信号、仪表、警报系统。
一、汽车照明系统咱们先来说说汽车照明系统吧。
这就像是汽车的眼睛呢！想象一下，如果人没有眼睛，那得多不方便呀。
汽车也是这样。
汽车的大灯就像是人的大眼睛，在晚上或者光线不好的时候，大灯会亮起来，照亮前面的路。
大灯有远光和近光之分哦。
远光呢，就像手电筒开了超强光，能照得很远很远，在那种没有路灯的大路上，远光可太有用啦。
可是呀，要是在会车的时候还开着远光，那就不行啦。
这就好比你在和别人面对面说话的时候，你突然拿个强光手电筒对着人家眼睛，多不礼貌呀。
所以这时候就要用近光啦，近光就比较温和，不会晃到对面司机的眼睛。
除了大灯，汽车还有小灯呢。
小灯就像是汽车的小眉毛，在傍晚或者刚进入隧道的时候，小灯就会亮起来，告诉别人，嘿，我在这儿呢。
还有转向灯，转向灯可重要啦。
当汽车要转弯的时候，转向灯就会一闪一闪的，就像在说“我要往这边走啦，大家注意哦”。
如果汽车没有转向灯，那就像一个人走路不打招呼就突然转弯，多容易撞到别人呀。
二、汽车信号系统信号系统和照明系统可是好伙伴呢。
刚刚说的转向灯就是信号系统的一部分。
还有刹车灯，刹车灯在汽车刹车的时候就会亮起来。
这就像一个人突然停下来的时候，会大喊一声“停”一样。
要是刹车灯坏了，后面的车可就不知道前面的车要停下来了，那多危险呀。
有一次，我和爸爸在路上开车，前面有辆车突然减速，但是刹车灯没亮，爸爸差点就撞到那辆车了。
爸爸当时就说“哎呀，这刹车灯不亮可太危险了，就像一个人突然站住却不告诉别人一样”。
还有倒车灯呢，倒车灯在汽车倒车的时候会亮。
这就像是汽车在倒车的时候跟后面的东西说“我要往后退啦，你们快让开”。
喇叭也是信号系统的一部分哦。
喇叭就像汽车的嘴巴，当遇到紧急情况的时候，按喇叭就可以提醒别人。
但是可不能乱按喇叭呀，就像我们不能随便大喊大叫一样。
汽车照明、仪表和信号系统及名词解释第五章汽车照明、仪表和信号系统及名词解释（共26题，其中判断题16题、单项选择题7题、多项选择题3题）⼀、判断题1.四灯制前照灯并排安装时，装于外侧的⼀对应为近光灯，装于内侧的⼀对应为远光单光束灯。
（×）2.倒车灯安装在汽车尾部，光⾊为红⾊，提醒后⽅车辆、⾏⼈注意安全。
（×）3.⼀般情况下，主转向灯的功率为20W，侧转向灯为5W，光⾊为琥珀⾊。
（√）4.警告灯⼀般为黄⾊，指⽰灯⼀般为⽩⾊。
（×）5.仪表照明灯与牌照灯串联。
（×）6.前照灯防炫⽬的措施主要有采⽤双丝灯泡和Z形配光形式两种。
（×）7.弧光放电前照灯由弧光灯组件、电⼦控制器和升压器三⼤部件组成。
（√）8.前照灯调整时双光束灯以调整远光光束为主。
（×）9.常⽤电流表的结构分为动铁式和动磁式两种。
（√）10.常⽤机油压⼒表结构有电热式和电磁式两种，汽车上⼤多采⽤电磁式油压表。
（×）11.电⼦式车速⾥程表克服了机械式车速⾥程表⽤软轴传输转矩的缺点，但精度不⾼。
（√）12.前照灯光学系统主要由灯泡、反射镜和配光屏组成。
（√）13.前照灯继电器是⽤来保护变光开关的。
（×）14.电流表⽤来指⽰蓄电池的充电或放电的电流值，具有两个接线柱，“＋”接线柱接蓄电池正极，“－”接线柱搭铁。
（×）15.普通仪表系统主要由仪表和传感器组成，常见的仪表有电热式和电磁式两种。
（√）16.电热式闪光器具有监控功能，⼀侧转向灯有⼀只或⼀只以上转向灯泡烧断或接触不良时，闪光器就使该侧转向灯接通时只亮不闪，提⽰电路异常。
（×）⼆、单项选择题1.为了防⽌夜间会车炫⽬，将前照灯远光灯切换为近光灯，近光灯丝位于（B）。
A．反射镜焦点处B．反射镜焦点上⽅或前⽅C．反射镜焦点下⽅D.反射镜焦点后⽅2.控制转向灯闪光频率的是（C）。
A．转向开关 B．点⽕开关 C．闪光继电器 D.蓄电池3.为不使射出光束过窄，前照灯前部装有（A）。

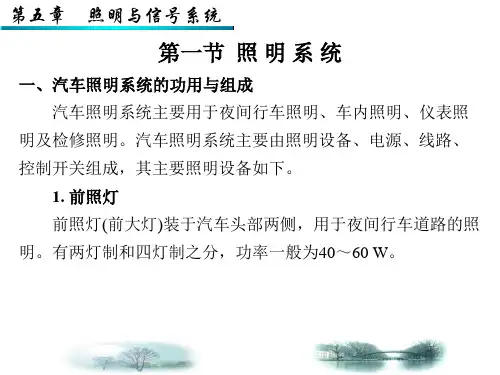

第五章．照明信号系统第一节：概述一．作用保证车辆全天侯安全行驶，提醒行人及车辆注意安全。
二．前部灯光配置三，后部灯光配置四．组成外部灯光：远灯光近灯光雾灯四角位置小灯转向灯牌照灯倒车灯刹车灯室内照明：仪表照明灯开关组件照明灯顶灯门控灯工具箱灯五．灯光电路特点1.在照明电路中，都使用12V或24V低压直流电。
2.线路连接方式，既有串联，也有并联。
3.电路中使用保险，可以保护线路安全，继电器，保护灯光开关。
4.灯开关控制方式有两种，有的控制火线输入，有的控制输出搭铁。
5.在照明电路中左右灯泡功率相同，否则出现一亮一暗现象。
第二节：灯光控制电路一．刹车电路1.作用当车辆减速或停止时，红色的刹车灯点亮，提醒后方行人和车辆，注意安全保持车距。
2.特点A．使用一位10A的保险B．电源多来自常火线C．刹车开关安装在驾驶室，刹车踏板上方D．汽车尾不刹车灯，为双丝灯泡，灯泡功率为刹车灯25/8W 小灯28/8WE．对有些车辆使用高位制动灯，电源同样来自刹车电路3.刹车开关4.故障1.刹车灯不亮原因：保险刹车开关线路刹车灯检测：A．找到刹车保险，检查有无损坏B．拔下刹车开关插头用导线跨接两端子，观察刹车灯是否点亮，点亮，证明刹车开关损坏，如还不亮，检查灯泡线路故障。
C．拆下刹车灯泡测灯坐引线有无电压，无电说明线路故障，有电说明灯泡坏了（也可以更换灯泡测试）2.一踩刹车一边亮，一边不亮原因：灯泡引线灯泡3.一踩刹车就烧保险原因：刹车开关至灯泡间线路搭铁4.不能上保险，以上就烧原因：保险至开关线路搭铁5.更换一个新的刹车开关，刹车灯一直点亮，刹车开关与刹车踏板距离调整不到位，因重新给于调整。
2012.11.5二．倒车电路1.作用当车辆到车时，车辆尾部白色倒车灯点亮，提醒后方行人及车辆注意安全。
2．特点A．30号线：常火线来自电瓶正极15号线：点火开关火线KEY-ON时向全车电路供电X号线：来自主续电器火线31号线：搭铁线B.倒车灯电源来自点火开关，使用一位10A的保险丝C．倒车开关，安装在变速箱壳体上，受檔杆 R 檔控制D．倒车灯为白色，使用单丝灯泡，灯泡功率为21W 25W 28WE．在有的倒车电路中，还加装了语音提示装置三，顶灯及门控灯电路图1.作用A．顶灯：在夜间照亮驾驶内部B．门控灯：用来指示车门开关状态2.特点A．顶灯与顶灯开关安装在一起，固定在驾驶室顶部B．顶灯电路，电源来自常火线，使用一位15A保险丝C．顶灯出了可以照明驾驶室内部以外，还可以指示主司机与副司机车门开关状态四，故障顶灯不亮原因：保险顶灯开关检测：首先检查顶灯保险，是否损坏，然后打开主司机或副司机车门，看顶灯是否点亮，亮说明顶灯开关故障，不亮说明顶灯坏。
