SMC标准气缸

类别系列规格范围技术优势参考价格SMC具有优势的规格和扩展项参考价格系列规格范围可选项扩展系列市场价格ISO15552VDMA24562标准气缸CP96Ø32~125行程：25~2000启动压力低速度可达1m/s密封技术先进-33.1%长行程（1.5m至2m）SEØ32~125行程：25~1500-33.1%-50.2%ISO15552标准气缸C95Ø125~250行程：25~1900启动压力低-50.2%Ø250规格，SGSGCØ125~200行程：25~2000标准气缸MB1Ø32~125行程：25~1400启动压力低速度可达1m/s密封技术先进-67.9%Ø125规格，防回转型SUØ32~100行程：25~1800标准气缸MBØ32~125行程：25~1400启动压力低速度可达1m/s密封技术先进-27.7%Ø125缸径低摩擦型防回转型，带锁型SCØ32~100行程：25~2000双杆双作用型行程可调型三位置型端锁气缸MBBØ32~100行程：25~1400启动压力低速度可达1m/sSILØ40~200行程：25~2000端锁气缸MBBØ32~100行程：25~1400启动压力低速度可达1m/sSULSCLØ40~100行程：25~1800标准气缸MB1Ø32~125行程：25~1400启动压力低速度可达1m/s密封技术先进-67.9%防回转型JSIØ32~125行程：25~1800双杆双作用型行程可调型ISO6432不锈钢迷你气缸C85Ø8~25行程：10~300启动压力低速度可达1.5m/s-47.7%防回转型MIØ8~40行程：10~700-14.3%-37.8%不锈钢迷你气缸CM2Ø20~40行程：25~2000启动压力低速度可达1m/sMFØ20~40行程：10~700不锈钢迷你气缸CM2Ø20~40行程：25~2000启动压力低速度可达1m/sMAØ16~63行程：25~700铝合金制气缸CG1Ø20~100行程：25~1500启动压力低速度可达1m/s-51.1%Ø50~100缸径带端锁型低摩擦型、杆不回转型MALØ20~40行程：25~1500双杆双作用型行程可调型杆侧端锁无杆侧端锁单杆单作用双杆双作用型行程可调型-37.6%Ø32规格，双侧端锁型杆不回转型、气缓冲型 低摩擦型 带端锁型I型接头 Y型接头鱼眼接头浮动接头SMC产品总体扩展系列多、对应特注规格多、启动压力低、高速性能优AirTac产品扩展系列少，定制规格少AirTac产品SMC产品长行程（1.5m至2m）SIØ32~200行程：25~2000-39.5%PBØ4~16行程：5~300ISO15552标准气缸CP96C95Ø32~125Ø32~250行程：25~2000启动压力低速度可达1m/s密封技术先进针形气缸CJ1CJ2Ø2.5~4Ø6~16行程：5~20启动压力低Ø2.5规格薄型气缸CQ2Ø12~200行程：5~300启动压力低ACPØ12~100行程：5~400薄型气缸CQ2Ø12~200行程：5~300启动压力低ACQØ12~100行程：5~150薄型气缸CQ2Ø12~200行程：5~300启动压力低SDAØ12~100行程：5~150自由安装型气缸CUCUKØ6~32行程：5~50启动压力低-25.0%防回转型、气缓冲型、长行程型、低速型、MDMKØ6~32行程：5~80——双联气缸CXSØ6~32行程：10~100启动压力低速度可达0.7m/s-24.9%气缓冲型、带端锁型TNTRØ6~32行程：10~200————-14.5%-22.7%导杆气缸MG*Ø6~100行程：5~1300启动压力低-36.9%Ø80,Ø100规格、重载型、高精度型、气缓冲型等TCLTCMØ12~63行程：10~250——单杆单作用双杆双作用型行程可调型回转夹紧缸MKØ12~63行程：10、20、50启动压力低-18.5%Ø12,Ø16,Ø20缸径可选夹紧行程长ACKØ25~63行程：26~2990°型180°型双侧旁压（仅90°）阻挡缸RSHRS1HØ20~32Ø50~80行程：15~40启动压力低-17.3%阻挡方向、气口位置多样TWHØ20~80行程：15~40阻挡缸（安装高度可调）RSGØ40~50行程：20、25、30启动压力低-8.3%缓冲器更换TWGØ32~50行程：10~30阻挡缸（安装高度固定）RSQØ12~50行程：10~30启动压力低-34.5%Ø12,Ø16缸径可选缓冲器更换TWQØ20~50行程：10~30阻挡缸RSAØ50~80行程：30~40启动压力低-42.0%Ø63,Ø80缸径可选耐横向载荷能力强TWMØ50行程：30焊接夹紧缸CKG1Ø40~63行程：50~150启动压力低强磁场对应杆防护对应-45.7%气缓冲MCKØ40~80行程：50~150——-43.2%——双杆双作用型行程可调型Ø125~200规格、行程长端锁型杆不回转型单作用型带自锁型双联气缸滑动单元CX2CXWØ10~25行程：25~200防回转精度高耐扭矩能力强——STMØ10~25行程：10~300——。

smc气缸工作原理
SMC气缸是一种常见的气动执行元件，它通过气压力来产生
力和运动。

其工作原理如下：
1. 气源供应：SMC气缸需要接入气源供应系统，通常是通过
压缩空气来提供动力。

气源系统中的压缩机会将空气加压，形成一定的气压。

2. 气压控制：气源经过调压器来控制气压的大小。

调压器通常根据应用需求来设置所需的工作压力。

3. 气压传递：经过调压器调整后的压缩空气通过管道传递到SMC气缸。

气缸通常设计有进气口和排气口，进气口接收气
源送入气缸内部，排气口用于在气缸工作时释放气体。

4. 活塞运动：气缸内部设有一个活塞，当压缩空气进入气缸时，活塞会受到气压力的作用，产生推力并沿着气缸的轴向运动。

活塞通常与负载连接，通过推拉负载完成工作。

5. 运动控制：为了控制SMC气缸的运动，通常会在气缸上安
装电磁阀，通过电磁阀的开关控制进气和排气口的开闭，从而控制气缸的运动方向和速度。

6. 限位控制：为了确保气缸的工作范围和安全性，气缸通常会配备限位器。

限位器可以设置气缸的最大行程和终止位置，当活塞到达限位位置时，限位器会停止进一步的运动。

通过以上工作原理，SMC气缸可以在许多自动化设备和工业
应用中实现各种动作，如推拉、抓取、夹持等。

它的简单结构、可靠性和高效性使其成为气动系统中的重要组成部分。

10种常用SMC气缸的类型、特点、用途10种常用SMC气缸的类型、特点、用途SMC气缸动中将压缩气体的压力能转换为机械能的气动执行元件。

汽缸有作往复直线运动的和作往复摆动的两类。

作往复直线运动的汽缸又可分为单作用、双作用、膜片式和冲击汽缸4种。

①SMC气缸仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②SMC气缸从活塞两侧交替供气，在一个或两个方向输出力。

③SMC气缸用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④SMC气缸这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(1020米/秒)运动的动能，借以作功。

冲击汽缸增加了带有喷口和泄流口的中盖。

中盖和活塞把汽缸分成储气腔、头腔和尾腔三室。

它广泛用于下料、冲孔、破碎和成型等多种作业。

作往复摆动的汽缸称摆动汽缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进汽缸等。

工作原理一般来说，同等排量情况下，气门越多，进排气效率越好，就像一个人跑步，累得气喘吁吁时，需要张大嘴巴呼吸。

传统的发动机多是每缸一个进气门和一个排气门，这种二气门配气机构相对比较简单，制造成本低，维修起来也相对容易。

对于输出功率要求不太高的普通发动机来说，两气门就能获得较为满意的发动机输出功率与扭矩性能。

排量较大、功率较大的发动机要采用多气门技术。

的多气门技术是三气门结构，即在一进一排的二气门结构基础上再加上一个进气门。

近年来，世界各大汽车公司新开发的轿车大多采用四气门结构。

四气门配气机构中，每个汽缸各有两个进气门和两个排气门。

四气门结构能大幅度提高发动机的吸气、排气效率。

达到或超过六气门不仅使配气结构过于复杂，还会导致发动机寿命缩短，气门开启的空间帘区(气门的圆周和气门的升程)也较小，效率下降。

因此，四气门技术目前使用最为普遍（一）．SMC气缸的作用SMC气缸是机械设备中常用的动力原件，它是将压缩空气的压力能转换成机械能，驱动机构实现往复直线运动、摆动或回转运动。

SMC气缸选型1. 引言气缸作为一种常用的执行元件，被广泛应用于各行各业的自动化控制系统中。

而SMC作为全球领先的气动元件制造商，其产品质量和性能一直备受认可。

本文将介绍如何选择适合需求的SMC气缸，并给出一些建议。

2. SMC气缸的分类SMC气缸按照不同的分类标准可以分为多个类型，包括气缸结构、驱动方式、工作方式等。

下面将介绍几种常见的SMC气缸类型：2.1 作用方式•单作用气缸：只有一端有工作效果，通常用于对于单向推拉或者升降动作的应用。

•双作用气缸：两端都可以进行推拉动作，广泛应用于工业自动化控制系统中。

2.2 结构类型•直杆气缸：气缸中心有一根直杆，可实现直线运动。

•短杆气缸：杆短于缸体，适用于安装空间有限的场合。

•载荷导向气缸：提供强大的承载能力和抗侧向载荷能力。

•旋转气缸：通过旋转实现推拉动作。

2.3 驱动方式•气压驱动：通过气源驱动，便于控制和调节。

•电动驱动：通过电机驱动，可直接接入电气系统。

3. 选型要点选择适合的SMC气缸需要考虑以下几个要点：3.1 载荷确定需要承载的最大载荷和工作环境下的载荷类型（轴向、径向或复合载荷等），以选择适当的载荷导向气缸。

3.2 快速性能根据应用场景中运动速度的要求，选择具备相应流量的气缸产品，以确保推拉速度满足要求。

3.3 工作压力根据工作环境中的压力要求和实际压力，选择合适的气缸型号和尺寸，以确保气缸能稳定工作。

3.4 工作温度考虑工作环境的温度范围，选择能在高温或低温环境下正常工作的气缸材料和密封件。

3.5 安装空间根据安装空间的限制，选择适当大小和形状的气缸，以确保能够方便地安装和维护。

4. 选型示例根据以上选型要点的考虑，以下是一个选型示例：4.1 应用场景假设我们需要选择适合挤压机械中的推拉动作的SMC气缸。

4.2 选型步骤1.确定最大载荷：根据挤压机械的工作参数，确定最大推拉载荷为1000N。

2.确定快速性能：根据挤压机械的要求，需要推拉速度为1m/s。

※导线长度表示记号0.5m ……………无记号 （例）M9NW 1m …………… M （例）M9NWM 3m …………… L （例）M9NWL 5m …………… Z （例）M9NWZ 无…………… N （例）H7CN ※带"O"的无触点磁性开关按订货生产。

※除本表型号外，还可能安装的磁性开关参见P.16。

※导线前置插头的磁性开关参见《Best Pneumatics 》第二册P.1328、1392。

※D-A9□（V ）, M9□（V ）, M9□W （V ）,M9□A （V ）型磁性开关一同包装出厂（未组装）。

（但磁性开关安装件组装出厂。

）※※※防水性强型磁性开关，可以安装在上述产品上，但是不能由此保证上述产品的防水性。

在防水坏境下，推荐使用具有防水性的产品。

其中，关于ø20、ø25的防水性产品，请联系本公司型号表示方法N N 带磁性开关气缸行程（※※安装件和气缸一同包装出厂。

※安装件F, G, L, D 对应的气缸为Z ：基本型（无耳轴安装用螺孔）。

※杆端螺纹形状为内螺纹时，无连接件。

※杆端连接件和气缸一同包装出厂。

※单肘节接头中不包含销轴。

RoHS1气缸/标准型 ：单杆双作用ø20, ø25, ø32, ø40, ø50, ø63, ø80, ø100CG1 系列乐清市顺力气动有限公司ｈｔｔｐ：／／ｗｗｗ．ｓｌｑｄ．ｃｎ乐※对于ø80, ø100，没有基本型（无耳轴安装用螺孔）、杆侧耳轴型、无杆侧耳轴型。

对于ø20~ø63的脚座型、法兰型、耳环型，没有耳轴安装用内螺纹。

使用时，请不要超过允许动能。

详细情况请参考P.4。

缸径（mm ）动作方式给油使用流体耐压试验压力最高使用压力最低使用压力环境温度及使用流体温度使用活塞速度行程长度允差缓冲安装形式※单杆双作用不要（不给油）空气1.5MPa1.0MPa 0.05MPa 无磁性开关：−10℃~70℃（未冻结时）带磁性开关：−10℃~60℃~200st mm （ø20）~300st mm （ø25~ø100）垫缓冲0.28J 0.11J0.41J 0.18J0.66J 0.29J1.20J 0.52J2.00J 0.91J3.40J 1.54J5.90J 2.71J9.90J 4.54J ＋1.40＋1.40基本型、基本型（无耳轴安装用螺孔）、轴向脚座型、杆侧法兰型、无杆侧法兰型、杆侧耳轴型、无杆侧耳轴型、耳环型（通口位置作90°变更时使用）※ø80, ø100没有杆侧耳轴型和无杆侧耳轴型。

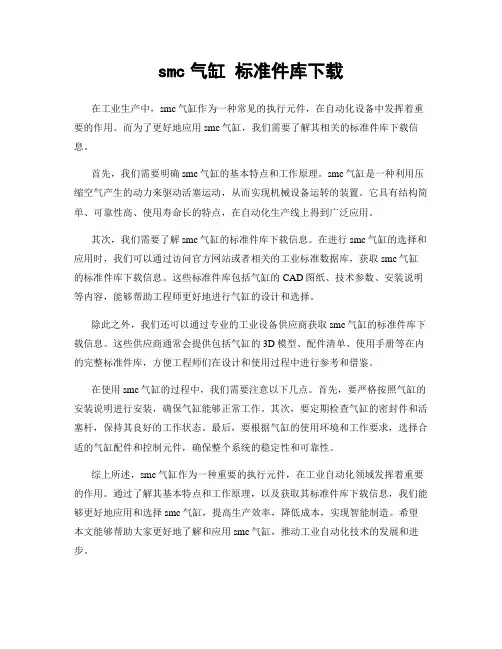

smc气缸标准件库下载在工业生产中，smc气缸作为一种常见的执行元件，在自动化设备中发挥着重要的作用。

而为了更好地应用smc气缸，我们需要了解其相关的标准件库下载信息。

首先，我们需要明确smc气缸的基本特点和工作原理。

smc气缸是一种利用压缩空气产生的动力来驱动活塞运动，从而实现机械设备运转的装置。

它具有结构简单、可靠性高、使用寿命长的特点，在自动化生产线上得到广泛应用。

其次，我们需要了解smc气缸的标准件库下载信息。

在进行smc气缸的选择和应用时，我们可以通过访问官方网站或者相关的工业标准数据库，获取smc气缸的标准件库下载信息。

这些标准件库包括气缸的CAD图纸、技术参数、安装说明等内容，能够帮助工程师更好地进行气缸的设计和选择。

除此之外，我们还可以通过专业的工业设备供应商获取smc气缸的标准件库下载信息。

这些供应商通常会提供包括气缸的3D模型、配件清单、使用手册等在内的完整标准件库，方便工程师们在设计和使用过程中进行参考和借鉴。

在使用smc气缸的过程中，我们需要注意以下几点。

首先，要严格按照气缸的安装说明进行安装，确保气缸能够正常工作。

其次，要定期检查气缸的密封件和活塞杆，保持其良好的工作状态。

最后，要根据气缸的使用环境和工作要求，选择合适的气缸配件和控制元件，确保整个系统的稳定性和可靠性。

综上所述，smc气缸作为一种重要的执行元件，在工业自动化领域发挥着重要的作用。

通过了解其基本特点和工作原理，以及获取其标准件库下载信息，我们能够更好地应用和选择smc气缸，提高生产效率，降低成本，实现智能制造。

希望本文能够帮助大家更好地了解和应用smc气缸，推动工业自动化技术的发展和进步。
