SMC气缸的基本构造

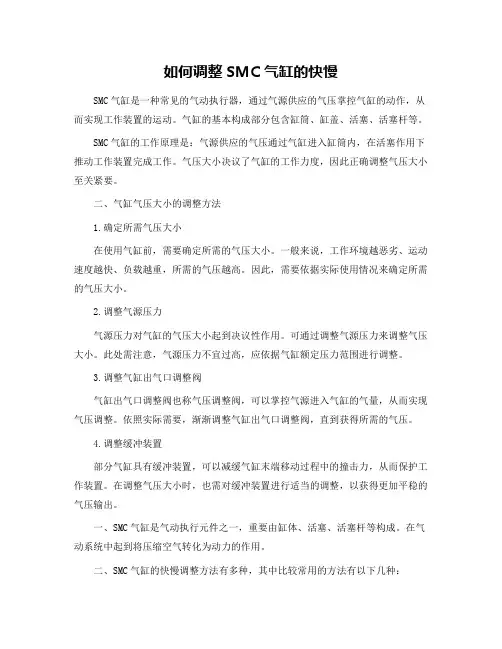

如何调整SMC气缸的快慢SMC气缸是一种常见的气动执行器，通过气源供应的气压掌控气缸的动作，从而实现工作装置的运动。

气缸的基本构成部分包含缸筒、缸盖、活塞、活塞杆等。

SMC气缸的工作原理是：气源供应的气压通过气缸进入缸筒内，在活塞作用下推动工作装置完成工作。

气压大小决议了气缸的工作力度，因此正确调整气压大小至关紧要。

二、气缸气压大小的调整方法1.确定所需气压大小在使用气缸前，需要确定所需的气压大小。

一般来说，工作环境越恶劣、运动速度越快、负载越重，所需的气压越高。

因此，需要依据实际使用情况来确定所需的气压大小。

2.调整气源压力气源压力对气缸的气压大小起到决议性作用。

可通过调整气源压力来调整气压大小。

此处需注意，气源压力不宜过高，应依据气缸额定压力范围进行调整。

3.调整气缸出气口调整阀气缸出气口调整阀也称气压调整阀，可以掌控气源进入气缸的气量，从而实现气压调整。

依照实际需要，渐渐调整气缸出气口调整阀，直到获得所需的气压。

4.调整缓冲装置部分气缸具有缓冲装置，可以减缓气缸末端移动过程中的撞击力，从而保护工作装置。

在调整气压大小时，也需对缓冲装置进行适当的调整，以获得更加平稳的气压输出。

一、SMC气缸是气动执行元件之一，重要由缸体、活塞、活塞杆等构成。

在气动系统中起到将压缩空气转化为动力的作用。

二、SMC气缸的快慢调整方法有多种，其中比较常用的方法有以下几种：1.调整进出口气压：通过调整进口气压和出口气压的大小来掌控气缸的速度。

出口气压越大，气缸速度越快；出口气压越小，气缸速度越慢。

2.调整活塞杆上的空气孔径：加添活塞杆上的空气孔径可以加添空气的流量，使气缸速度变快；减少空气孔径可以降低空气流量，使气缸速度变慢。

3.调整限位阀：限位阀可以掌控活塞杆的行程，从而调整气缸的快慢。

可以通过调整限位阀的开度来掌控气缸的速度。

三、SMC气缸快慢调整注意事项在进行气缸快慢调整的时候，要注意以下事项：1.调整前要先检查气路和管路，确保正常无堵塞，以免影响调整效果；2.在调整过程中，要分别调整进口气压和出口气压，以避开显现偏差；3.不要将气缸的速度调整得过快或者过慢，应当依据实际需要进行合理调整；4.在调整限位阀的时候，要注意阀门的位置，不能过度调整，以免影响气缸的使用寿命；5.调整后要进行测试，确保气缸的运行速度和压力都符合设计要求。

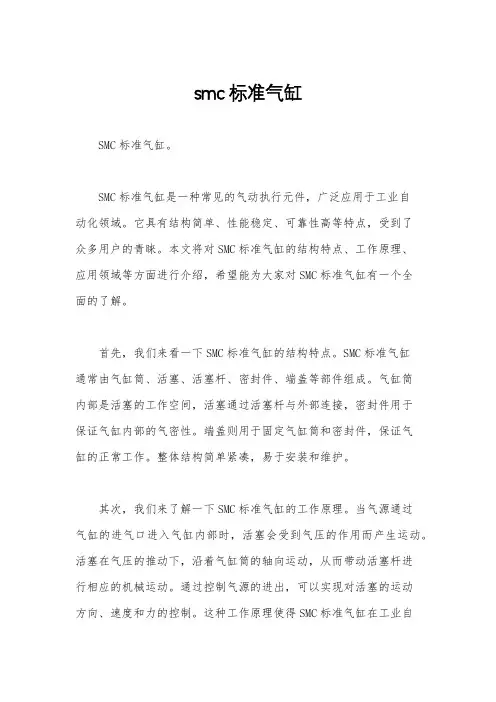

smc标准气缸SMC标准气缸。

SMC标准气缸是一种常见的气动执行元件，广泛应用于工业自动化领域。

它具有结构简单、性能稳定、可靠性高等特点，受到了众多用户的青睐。

本文将对SMC标准气缸的结构特点、工作原理、应用领域等方面进行介绍，希望能为大家对SMC标准气缸有一个全面的了解。

首先，我们来看一下SMC标准气缸的结构特点。

SMC标准气缸通常由气缸筒、活塞、活塞杆、密封件、端盖等部件组成。

气缸筒内部是活塞的工作空间，活塞通过活塞杆与外部连接，密封件用于保证气缸内部的气密性。

端盖则用于固定气缸筒和密封件，保证气缸的正常工作。

整体结构简单紧凑，易于安装和维护。

其次，我们来了解一下SMC标准气缸的工作原理。

当气源通过气缸的进气口进入气缸内部时，活塞会受到气压的作用而产生运动。

活塞在气压的推动下，沿着气缸筒的轴向运动，从而带动活塞杆进行相应的机械运动。

通过控制气源的进出，可以实现对活塞的运动方向、速度和力的控制。

这种工作原理使得SMC标准气缸在工业自动化控制系统中发挥着重要的作用。

再者，我们来探讨一下SMC标准气缸的应用领域。

由于其结构简单、性能稳定、可靠性高的特点，SMC标准气缸被广泛应用于各种工业自动化设备中。

比如，汽车制造中的焊接设备、装配线等；机械制造中的冲压设备、注塑机等；食品包装中的输送设备、包装机械等；以及纺织印染、化工、医药等领域的自动化生产线。

可以说，SMC标准气缸已经成为了工业自动化领域不可或缺的一部分。

综上所述，SMC标准气缸具有结构简单、性能稳定、可靠性高等特点，其工作原理简单清晰，应用领域广泛。

在工业自动化控制系统中发挥着重要的作用。

相信随着科技的不断进步，SMC标准气缸将会在更多领域展现出其优越性能，为工业自动化带来更多便利和效益。

希望本文对大家对SMC标准气缸有所帮助，谢谢阅读！。

smc旋转气缸原理旋转气缸是一种常见的气动执行元件，能够将气压能转化为机械能，实现物体的旋转运动。

本文将详细介绍SMC旋转气缸的原理和工作过程。

一、SMC旋转气缸的结构组成SMC旋转气缸主要由气缸本体、活塞、活塞杆、传动装置、导向装置和密封装置组成。

气缸本体：通常采用圆筒形结构，外表面光滑，并且采用具有良好机械强度和刚度的材料制造，如铝合金。

活塞：位于气缸本体内，通过气体压力推动活塞实现旋转运动。

活塞杆：连接气缸本体和活塞，将活塞产生的转动力传递给传动装置。

传动装置：将气压能转化为机械能的装置，包括齿轮传动、斜齿轮传动等，根据具体设计有所不同。

导向装置：用于保证气缸的稳定运动，减少摩擦损失。

密封装置：用于保证气缸内气体不泄漏。

二、SMC旋转气缸的工作原理SMC旋转气缸利用气体的压力来推动活塞实现旋转运动。

1. 气源供气：气源通过管路连接到气缸的入口处，通过阀门控制气体的进出。

2. 气源供气并施加压力：打开阀门，气压进入气缸，气压使活塞受力，开始旋转。

3. 活塞旋转：气压推动活塞运动，活塞将产生的力矩通过活塞杆传递给传动装置，带动物体旋转。

4. 切换气源：当需要改变旋转方向时，切换气源的供气方向，使气压的作用方向反转，从而改变旋转方向。

5. 关闭阀门：当旋转到需要停止的位置时，关闭阀门，切断气源供气，气压减小，活塞停止旋转。

三、SMC旋转气缸的应用领域SMC旋转气缸具有结构简单、体积小、重量轻、使用方便等特点，被广泛应用于多个领域。

1. 机械制造：用于机械臂、自动化装配线等设备中，实现零部件的旋转定位。

2. 自动包装：用于自动包装机械中，将物品装入包装盒或者袋子中，实现自动包装。

3. 机床加工：用于机床中，实现工件夹持、夹紧、旋转等功能。

4. 电子设备制造：用于电子设备的焊接、组装、测试等环节，实现自动化生产。

5. 印刷设备：用于印刷机械中，实现纸张传送、定位、翻转等操作。

总结：SMC旋转气缸通过气压能将旋转运动转化为机械能，广泛应用于机械制造、自动包装、机床加工、电子设备制造、印刷设备等领域。

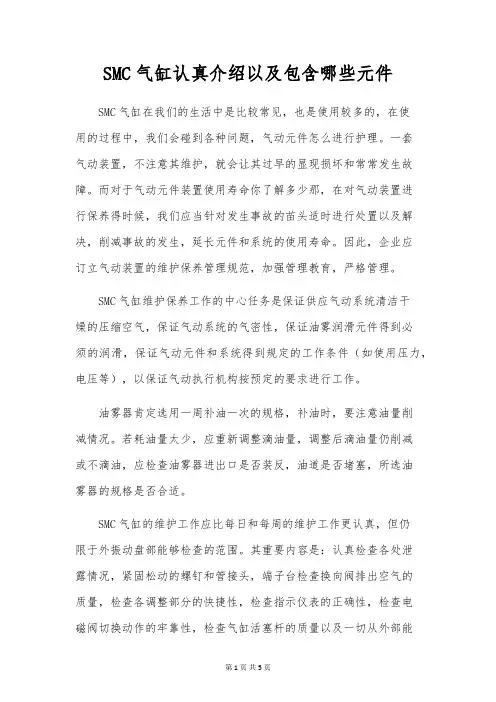

SMC气缸认真介绍以及包含哪些元件SMC气缸在我们的生活中是比较常见，也是使用较多的，在使用的过程中，我们会碰到各种问题，气动元件怎么进行护理。

一套气动装置，不注意其维护，就会让其过早的显现损坏和常常发生故障。

而对于气动元件装置使用寿命你了解多少那，在对气动装置进行保养得时候，我们应当针对发生事故的苗头适时进行处置以及解决，削减事故的发生，延长元件和系统的使用寿命。

因此，企业应订立气动装置的维护保养管理规范，加强管理教育，严格管理。

SMC气缸维护保养工作的中心任务是保证供应气动系统清洁干燥的压缩空气，保证气动系统的气密性，保证油雾润滑元件得到必须的润滑，保证气动元件和系统得到规定的工作条件（如使用压力，电压等），以保证气动执行机构按预定的要求进行工作。

油雾器肯定选用一周补油一次的规格，补油时，要注意油量削减情况。

若耗油量太少，应重新调整滴油量，调整后滴油量仍削减或不滴油，应检查油雾器进出口是否装反，油道是否堵塞，所选油雾器的规格是否合适。

SMC气缸的维护工作应比每日和每周的维护工作更认真，但仍限于外振动盘部能够检查的范围。

其重要内容是：认真检查各处泄露情况，紧固松动的螺钉和管接头，端子台检查换向阀排出空气的质量，检查各调整部分的快捷性，检查指示仪表的正确性，检查电磁阀切换动作的牢靠性，检查气缸活塞杆的质量以及一切从外部能够检查的内容。

SMC气缸维护工作可以分为常常性的维护工作和定期的维护工作。

前者是指每天必须进行的维护工作，后者可以是每周，每月或每季度进行的维护工作。

维护工作应有记录。

维护工作应有记录，以利于今后的故障诊断和处置。

SMC气缸检查漏气时应采纳在各个检查点涂肥皂液等方法，因其显示漏气的效果比听声音更灵敏。

检查SMC气缸排出空气的质量时应注意如下三方面：一是了解排气中所含润滑油是否适度，其方法是将一张清洁的白纸放在换向阀的排气口相近，阀在工作三至四个循环后，若白纸上只有很轻的斑点，表明润滑良好，二是了解排气中是否含有冷凝水，三是了解不应排气的排气口是否有漏气。

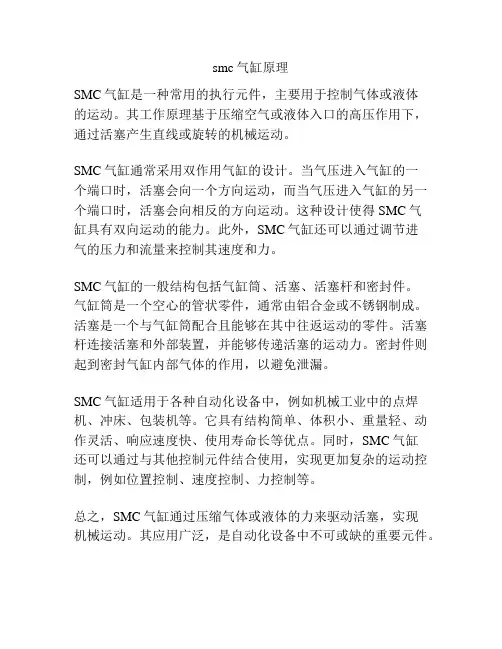

smc气缸原理
SMC气缸是一种常用的执行元件，主要用于控制气体或液体
的运动。

其工作原理基于压缩空气或液体入口的高压作用下，通过活塞产生直线或旋转的机械运动。

SMC气缸通常采用双作用气缸的设计。

当气压进入气缸的一
个端口时，活塞会向一个方向运动，而当气压进入气缸的另一个端口时，活塞会向相反的方向运动。

这种设计使得SMC气
缸具有双向运动的能力。

此外，SMC气缸还可以通过调节进
气的压力和流量来控制其速度和力。

SMC气缸的一般结构包括气缸筒、活塞、活塞杆和密封件。

气缸筒是一个空心的管状零件，通常由铝合金或不锈钢制成。

活塞是一个与气缸筒配合且能够在其中往返运动的零件。

活塞杆连接活塞和外部装置，并能够传递活塞的运动力。

密封件则起到密封气缸内部气体的作用，以避免泄漏。

SMC气缸适用于各种自动化设备中，例如机械工业中的点焊机、冲床、包装机等。

它具有结构简单、体积小、重量轻、动作灵活、响应速度快、使用寿命长等优点。

同时，SMC气缸
还可以通过与其他控制元件结合使用，实现更加复杂的运动控制，例如位置控制、速度控制、力控制等。

总之，SMC气缸通过压缩气体或液体的力来驱动活塞，实现
机械运动。

其应用广泛，是自动化设备中不可或缺的重要元件。

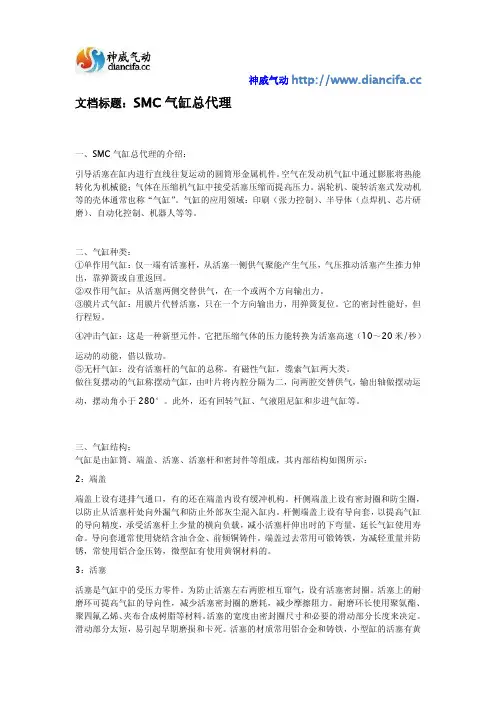

神威气动 文档标题：SMC气缸总代理一、SMC气缸总代理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

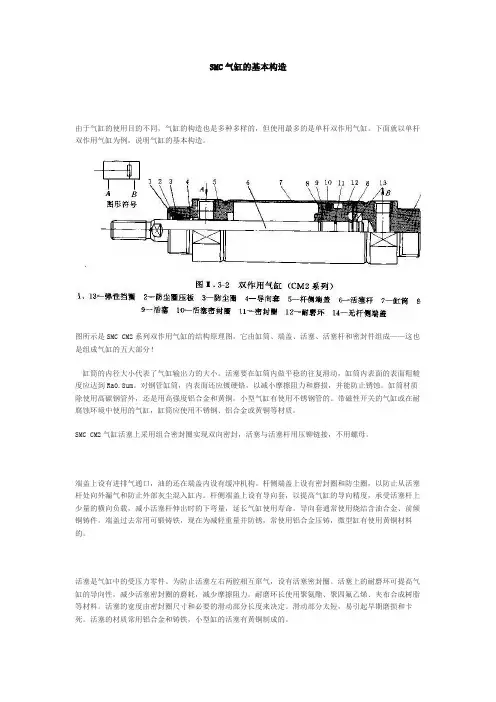

SMC气缸的基本构造由于气缸的使用目的不同，气缸的构造也是多种多样的，但使用最多的是单杆双作用气缸。

下面就以单杆双作用气缸为例，说明气缸的基本构造。

图所示是SMC CM2系列双作用气缸的结构原理图，它由缸筒、端盖、活塞、活塞杆和密封件组成——这也是组成气缸的五大部分！缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。

对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC CM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。

端盖上设有进排气通口，油的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

滑动部分太短，易引起早期磨损和卡死。

活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

活塞杆是气缸中最重要的受力零件。

通常使用高碳钢，表面经镀硬铬处理，或使用不锈钢，以防腐蚀，并提高密封圈的耐磨性。

回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。

缸筒与端盖的连接方法主要有以下几种：整体型：采用锻造工艺把缸筒与一侧端盖做成一体，另一侧端盖与缸筒使用铆接或用卡圈固定。

SMC气缸的结构组成和选型技巧SMC气缸领导活塞在其中进行直线往复活动的圆筒形金属机件。

工质在动员机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接收活塞紧缩而进步压力。

涡轮机、旋转活塞式发念头等的壳体通常也称ldquo,气缸联合面的涂镀或喷涂;气缸。

气缸的利用范畴：印刷（张力把持）、半导体（点焊机、芯片研磨）、主动化节制、机器人等等。

SMC气缸分类：直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。

SC32X25SMC气缸结构：气缸是由缸筒、端盖、活塞、活塞杆跟密封件组成，其内部构造如图所示：SMC气缸原理图1）缸筒缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做安稳的往复滑动，缸筒内表面的名义毛糙度应到达Ra0,亚德客电磁阀特色、8um。

对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，仍是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐化环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC气缸活塞上采取组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不必螺母。

2）端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以预防从活塞杆处向外漏气和避免外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，蒙受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延伸气缸使用寿命,亚德客标准气缸工作原理。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖从前常用可锻铸铁，为减轻分量并防锈，常应用铝合金压铸，微型缸有使用黄铜资料的。

由于SMC气缸很早就进入中国市场，所以很多人都习惯用smc气缸的型号来统称他们的产品，通常他们参考SMC气缸的产品目录，从SMC产品目录上找到适合的气缸型号，再去找其它更适合他们使用的同一类型气缸。

为了适应中国客户对气缸产品的这一使用习惯，我们maxair的客服人员特编制下面5 个快速确定气缸型号和参数方法和步骤供有需要通过SMC气缸型号找其它相似产品的客户。

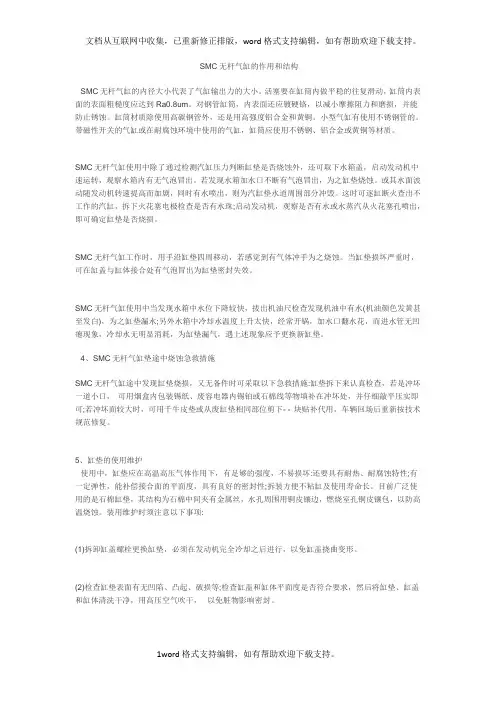

SMC无杆气缸的作用和结构SMC无杆气缸的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。

对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC无杆气缸使用中除了通过检测汽缸压力判断缸垫是否烧蚀外，还可取下水箱盖，启动发动机中速运转，观察水箱内有无气泡冒出。

若发现水箱加水口不断有气泡冒出，为之缸垫烧蚀。

或其水面波动随发动机转速提高而加剧，同时有水喷出，则为汽缸垫水道周围部分冲毁。

这时可逐缸断火查出不工作的汽缸，拆下火花塞电极检查是否有水珠;启动发动机，观察是否有水或水蒸汽从火花塞孔喷出，即可确定缸垫是否烧损。

SMC无杆气缸工作时，用手沿缸垫四周移动，若感觉到有气体冲手为之烧蚀。

当缸垫损坏严重时，可在缸盖与缸体接合处有气泡冒出为缸垫密封失效。

SMC无杆气缸使用中当发现水箱中水位下降较快，拔出机油尺检查发现机油中有水(机油颜色发黄甚至发白)，为之缸垫漏水;另外水箱中冷却水温度上升太快，经常开锅，加水口翻水花，而进水管无凹瘪现象，冷却水无明显消耗，为缸垫漏气，遇上述现象应予更换新缸垫。

4、SMC无杆气缸垫途中烧蚀急救措施SMC无杆气缸途中发现缸垫烧损，又无备件时可采取以下急救措施:缸垫拆下来认真检查，若是冲坏一道小口，可用烟盒内包装锡纸、废容电器内锡铂或石棉线等物填补在冲坏处，并仔细敲平压实即可;若冲坏面较大时，可用千牛皮垫或从废缸垫相同部位剪下- - 块贴补代用，车辆回场后重新按技术规范修复。

5、缸垫的使用维护使用中，缸垫应在高温高压气体作用下，有足够的强度，不易损坏:还要具有耐热、耐腐蚀特性;有一定弹性，能补偿接合面的平面度，具有良好的密封性;拆装方便不粘缸及使用寿命长。

详解SMC气缸的分类与液压缸的不同之处有哪些SMC气缸和液压缸的分类有什么区别？SMC气缸有往复直线运动和往复摇摆运动两种类型。

往复直线运动的SMC气缸可分为四种：单效、双效、隔膜式和撞击式SMC气缸。

单效SMC气缸：只有一端有活塞杆，通过活塞一侧供气聚能产生气压，活塞被气压推出，靠拉簧或自重回来。

双效SMC气缸：替代活塞两侧供气，单向或双向输出力。

膜片SMC气缸：用膜片替换活塞，只输出一个方向的力，用拉簧复位。

（1）从姿势上分成单功效和双功效，结构示意图如下图所示，前面一种又分弹黄压回和压出来二种，一般用以行程布置短、对輸出力和运动速率规定不太高的场合（价格便宜、能耗少），双功效气缸则更广泛运用。

（注：不必把双单功效气缸跟带或是没有磁芯气缸等同于了）（2）从作用上去分（较为迎合设计方案情形），种类较多，如规范气缸、复合性气缸、晃动气缸、气爪等，在其中较为常见的为随便安裝型气缸、薄形气缸、笔形气缸、双杠气缸、直线模组气缸、无杆气缸、转动气缸、夹爪气缸等，如下图所示，大伙儿只需掌握各种各样气缸约莫特性和相匹配型号规格，要用时调（标件工程图纸）出去就可以！依据对气缸在驱动力特性或总体布局层面的运用专长，我们在具体选用气缸时，最早是明确一个适合的类型从三面考虑到：作用规定、室内空间规定，精密度规定。

气缸种类的选择依据工作标准和标准，恰当选择气缸的种类。

规定气缸抵达行程布置终端设备无撞击性情形和碰撞噪音应选择缓存气缸；规定重量较轻，应选择轻形缸；规定安裝室内空间窄且行程布置短，可选择薄形缸；有横着负荷的，可选择带摆杆气缸；规定制动系统高精度，应选择卡紧气缸；不允许活塞杆转动，可选择具备杆不旋转作用气缸；高溫自然环境下需选用耐高温缸；在有浸蚀自然环境下，需选用抗腐蚀气缸；在有灰尘等自然环境下，必需活塞杆外伸端安裝防尘套；规定时要选用无给油或隔膜真空泵润化气缸等。

安裝方式依据安裝部位、应用目地等要素决策。

在一般情形下，选用移动式气缸，在必需随工作中组织连续旋转时（如数控车床、数控磨床等），应选择旋转气缸。
