地铁低压配电系统资料

地铁低压配电系统简单介绍地铁作为地下交通设施,方便着市民的由行,改善了城市的环境,也推动了城市的开展.地铁列车是有轨“电客车〞, 它的运行依靠电力的消耗使用.在DC750V-DC1500V 驱使下往返运行.地铁设备的供电有高压和低压之分,例如给电客车供电的接触网是高压,给车站照明、电扶梯、安检机、进由站闸机等设备供电是低压.车站的低压配电系统采用的是三相五线制TN-S系统：即三根火线〔L1黄、L2绿、L3红〕加一根地线〔黄绿双色PE〕一根零线〔蓝色N 〕 o380V供电：在TN-S系统中优势在于平安系数更高,防止了由于设备零点飘移现象严重导致设备外壳带电时损坏电气元件,甚至损坏电器,造成人身平安的危险的情况.其中工作零线N和保护接地线PE是分开的〔从变压器起就用五线供电〕,具有TN-C系统的优点.由于正常情况下PE线不通过负荷电流,与PE线相连的电气设备金属外壳不带电位,所以适用于数据处理和精密电子仪器设备的供电TN-C系统是三相四线制,保护线与中性线合并为PEN 线,具有简单、经济的优点.当发生接地故障时,故障电流大,可采用一般过电流保护电器切断电源,以保证平安.但对于单相负荷或三相不平衡负荷以及有谐波电流负荷的线路,正常PEN线有电流,其所产生的压降呈现在电气设备的金属外壳和线路金属套管上,这对敏感的电子设备不利.三相电的形成：三相电就是三相交流电源,是由三个频率相同、振幅相等、相位依次互差120 °的交流电势组成的电源.导线切割磁感线会产生电流,在发电机的定子磁铁中放着三个间隔120度的同样线圈,分别称之为A相线圈、B相线圈、C相线圈,当磁性转子转动,A、B、C每相就会产生电流,由此便得到三相电.如图1-1所示：220v 图1-1 ：三相交流电的波形图和矢量图eu 二220V ；Uuv=380V三相电源的星形连接地铁车站的两端设备区各设置有配电间,分为一、 三级负荷供电方式,保证车站的照明、售票机、进由站闸机 和电扶梯等,影响乘客乘车体验的设备不间断供电此为地铁车站的低压配电系统,通过日检、周巡、月检、 年检等设备检修作业,保证设备的平安运行,保证运营的安全,也保证乘客的良好乘车体验 1ON 〔中线〕 [U uw =380v JTT-o V! iUwv =380vW 1 Q W师二220V。

地铁低压配电系统简单介绍地铁作为地下交通设施，方便着市民的出行，改善了城市的环境，也推动了城市的发展。

地铁列车是有轨“电客车”，它的运行依靠电力的消耗使用。

在DC750V-DC1500V驱使下往返运行。

地铁设备的供电有高压和低压之分，例如给电客车供电的接触网是高压，给车站照明、电扶梯、安检机、进出站闸在TN-S系统中优势在于安全系数更高，避免了因为设备零点飘移现象严重导致设备外壳带电时损坏电气元件，甚至损坏电器,造成人身安全的危险的情况。

其中工作零线N和保护接地线PE是分开的(从变压器起就用五线供电)，具有TN-C系统的优点。

由于正常情况下PE线不通过负荷电流，与PE线相连的电气设备金属外壳不带电位，所以适用于数据处理和精密电子仪器设备的供电TN-C系统是三相四线制,保护线与中性线合并为PEN 线，具有简单、经济的优点。

当发生接地故障时，故障电流大，可采用一般过电流保护电器切断电源，以保证安全。

但对于单相负荷或三相不平衡负荷以及有谐波电流负荷的线路，正常PEN线有电流，其所产生的压降呈现在电气设备的金属外壳和线路金属套管上，这对敏感的电子设备不利。

三相电的形成：三相电就是三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

导线切割磁感线会产生电流，在发电机的定子磁铁中放着三个间隔120度的同样线圈，分别称之为A相线圈、B相线圈、C相线圈，当磁性转子转动，A、B、C每相就会产生电流，由此便得到三相电。

如图1-1所示：图1-1：三相交流电的波形图和矢量图三相电源的星形连接地铁车站的两端设备区各设置有配电间，分为一、二、三级负荷供电方式，确保车站的照明、售票机、进出站闸机和电扶梯等，影响乘客乘车体验的设备不间断供电。

此为地铁车站的低压配电系统，通过日检、周巡、月检、年检等设备检修作业，确保设备的安全运行，确保运营的安全，也确保乘客的良好乘车体验。

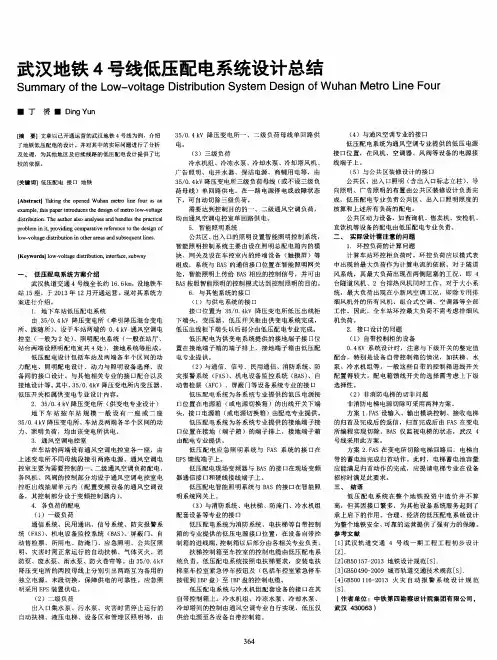

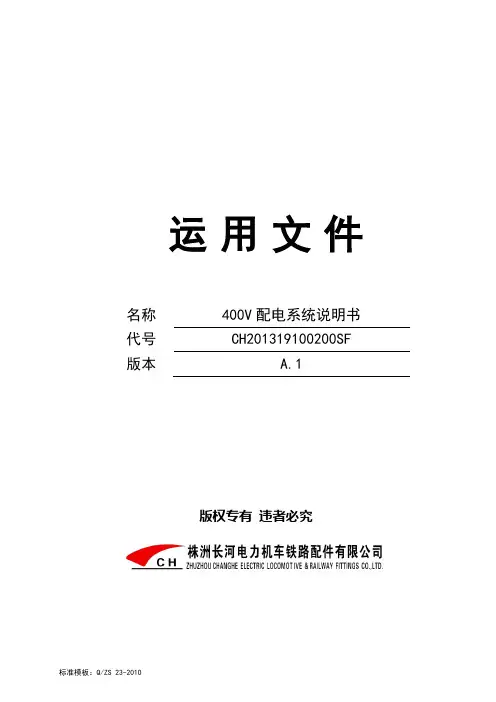

运用文件名称400V配电系统说明书代号CH201319100200SF 版本 A.1版权专有违者必究（文档编号）TG×××-000000FS编制工艺校核标准化审核批准版本变更人变更日期变更说明变更编号版本变更人变更日期变更说明变更编号目次目次 (IV)1 功能 (1)2 结构 (1)3 使用环境条件 (1)4 系统组成 (2)5 技术参数 (2)6 运输、安装和调试 (3)7 开关设备的操作程序 (4)8 开关设备的维护和保养 (4)1 功能400v配电供电系统由4台低压柜组成，用于400V供电电源的控制，为地铁辅助设施设备提供三相400v 电源。

为保证供电的安全，系统具备过流、短路等保护功能。

2 结构采用GCK柜体，属间隔式开关柜，采用模块结构设计，柜架的全部结构件经过镀锌、喷塑处理。

通过螺钉紧固相互连接成基本柜架，按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等部件，组装成一台完整的开关柜。

从结构上可将其分为柜体、母线系统和功能单元三部分。

母线系统采用三相五线制，水平母线装于柜顶，N线、PE线装于柜底。

图1：外形尺寸3 使用环境条件海拔：≤1000m环境温度：-10℃～45℃湿度：日平均值≤95%（25℃），月平均值≤90%（25℃）贮存温度：-40℃～85℃安装条件：室内水平固定安装4 系统组成系统组成：序号名称参数保护功能用途1 进线柜D1（401）400V/800A 过流、短路电源控制2 出线柜D2（404）400V/800A 馈电控制3 联络柜D3（445）400V/800A 母线切换4 进线柜D4（402）400V/800A 过流、短路电源控制5 技术参数5.1开关柜总体基本技术参数开关柜的柜型为：GCK电源系统额定电压：AC400V -10% ~ +15%开关柜最高运行电压：460V额定频率：50±1HZ额定电流：800A5.2开关柜主要设备技术参数5.2.1智能断路器技术参数。

电子基城市轨道交通低压配电系统的设计总结作者/侯红磊、黄建霞，宁波市轨道交通集团有限公司文章摘要：低压配电系统在城市轨道交通中占有非常重要的地位。

本文简单介绍了城市轨道交通中低压配电系统的概念及负荷分类，具体 就低压设备检修空间、特低电压、电缆截面选择、软起动器的选择、相关专业提资、与双电源切换装置的配合、剩余电流保护装置等七个 方面进行了总结和建议。

关键词：地铁；低压配电；总结；特低电压1. 城市轨道交通低压配电系统概述城市轨道交通低压配电系统为除电力机车外的所有机电 设备配电并进行控制。

城市轨道交通低压配电进线由变电所 35kV引来，供至降压变电所35/0.4kV变压器，将35kV降 为380/220V电源，为设备及管理用房、站厅、站台、区间 的机电动力设备和照明灯具等设备供配电和车站环控室内供 配电设备的电控制。

地铁车站负荷按重要程度分为三级，配 电形式不同：_级负荷由两段低压母线分别带大概50%的站厅站台 公共区照明负荷，采用交叉配电方式；其余主要系统设备的 _级负荷由两路来自变电所不同低压母线的电源供电，_用一备，在末端配电箱处自动切换。

环控设备的一级负荷由变 电所两段低压母线各引两路电源至环控室的双电源进线柜，两路电源切换后，单回路给环控设备供电。

应急照明由双电 源切换装置加集中供电式应急电源装置（EPS)供电，正常 时由两路市电供电，两路电源自动切换，当两路市电都失电 后采用蓄电池逆变供电，EP S蓄电池持续供电时间不小于 60分钟。

二级负荷：由变电所的_段低压母线电源供电，当只有 —路电源时，通过母联断路器保证供电。

三级负荷：由变电所的三级负荷母线供电。

当变电所只 有一路电源（或一台配电变压器退出运行）时，自动切除三 级负荷。

2. 城市轨道交通低压配电系统的设计总结■2.1开关柜前后应满足检修及排热要求低压柜一般安装在车站降压变电所或者通风空调电控室，柜前、柜后维护、操作通道的宽度必须按照《低 压配电设计规范》（GB 50054-2011) 4.2.5要求设计 和预留。
