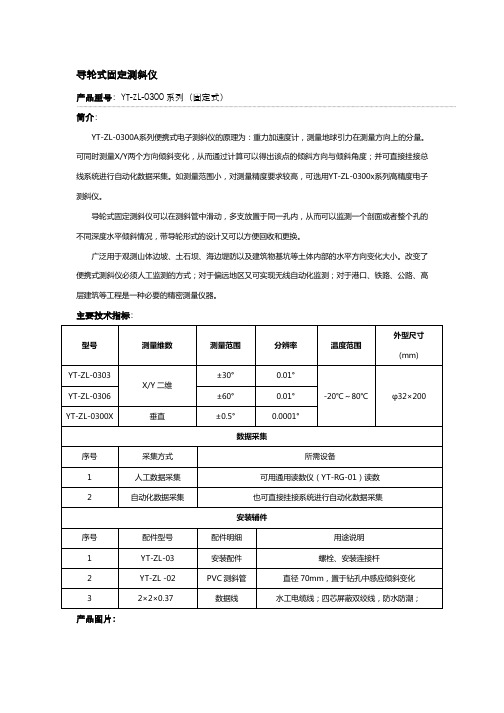

固定测斜仪适用范围及技术参数

华思测控QDM固定测斜仪使用说明书华思（广州）测控科技有限公司Huasi(Guangzhou)Measurement Technology Co.,Ltd.电话传真邮编：511400网址：地址：广州市番禺区东环街番禺大道北537号番山创业中心2号楼2区808B版本作者说明日期V1.0版本首发2021-09-15目录一、产品介绍 (1)二、产品特点 (2)1，温区补偿，数据稳定 (2)2，方向准确，精度可靠 (2)3，二次开发，平台兼容 (2)三、安装方式 (2)四、规格参数 (3)五、联系我们 (4)QDM系列固定测斜仪，是杆状倾斜测量单元。

通过测量加速度计在不同的轴向上的加速度变化量来反应对应轴向与重力方向的角度变化量，通过角度的变化量推算相应节点的位移变化量。

利用先进的测控技术、重力加速度测量技术、传感器温度补偿技术、核心算法模型技术等技术，实现对监测物体位移的实时在线监测。

1，温区补偿，数据稳定采用MEMS微机电系统，通过高度集成完美的消除了轴系间的误差，采用温区补偿模型消除了温飘，保证了QDM数据采集的稳定。

在实验环境中，该系列产品数据波动最优仅为0.01mm。

创新性的采用温区补偿模型，真正做到-40℃～60℃温区补偿，保障了固定测斜仪的测量精度与稳定性。

2，方向准确，精度可靠出厂前，设备都采用高精度全自动标定系统进行独立标定，组装完成后再次整体标定，保证了X、Y、Z方向的准确，位移分辨率每节（500mm）最高可达0.01mm。

3，二次开发，平台兼容协议开发，兼容性强，用户可根据需求自行开发。

三、安装方式1、钢丝绳吊装；2、钢管连接安装。

四、规格参数型号参数QDM工作方式MEMS微机电加速度式量测方向3维度（X、Y、Z三向）角度量程±180°角度分辨率优于±0.0028°（±10″）（±0.00005rad）位移分辨率优于0.01mm@500mm测量精度 0.005°（0.05mm@500mm）温度测量精度优于±1°采集频率常规最高1秒钟/次(可定制)电气功耗DC12V 3.2mA防水保证水下200m(2MPa)工作环境-40～60℃（湿度≤95%）直径规格18mm（主体）电场、磁场干扰没有影响五、联系我们网址：地址：广州市番禺区东环街番禺大道北537号番山创业中心2号楼2区808B。

mems型固定式测斜仪安装使用手册一、产品简介MEMS型固定式测斜仪是一种高精度、高稳定性的测斜设备，采用先进的MEMS技术制造，具有测量精度高、抗干扰能力强、稳定性好等特点。

广泛应用于地质勘探、土木工程、水利工程等领域。

本手册将为您介绍MEMS型固定式测斜仪的安装、使用、维护等方面的内容。

二、安装步骤1.准备工作：确保安装场地平整、干燥，并根据工程设计图纸确定测斜仪的安装位置。

2.开挖基坑：根据设计图纸要求，挖出基坑，基坑深度应满足测斜仪安装要求。

3.安装基座：将基座放入基坑中，调整基座水平，确保基座与坑壁之间紧密接触。

4.安装测斜仪主体：将测斜仪主体放入基座内，连接电源线和信号线。

5.安装保护装置：根据实际情况，选择合适的保护装置，如防护罩、围栏等，以保证测斜仪的安全运行。

6.调试：连接计算机，运行测斜软件，进行设备调试，确保测斜仪正常工作。

三、使用方法1.开机：打开计算机，运行测斜软件，开启测斜仪电源。

2.参数设置：根据工程需求，设置测斜仪的测量参数，如测量范围、测量精度等。

3.开始测量：点击开始测量按钮，测斜仪开始工作。

4.数据采集：在测量过程中，实时采集测斜数据，并保存至计算机。

5.数据处理：测量结束后，对采集的数据进行处理，生成测斜曲线和报表。

四、注意事项1.测斜仪安装和使用过程中，应避免剧烈震动和撞击，以免损坏设备。

2.定期检查测斜仪的电源线、信号线和连接部件，确保连接牢固、无损坏。

3.保持测斜仪周围环境清洁，避免灰尘、水滴等影响设备正常工作。

4.禁止在测斜仪附近使用强磁场设备，以免干扰测斜仪的正常工作。

五、故障处理1.若测斜仪无法正常启动，检查电源线、电源开关等，确认是否电源故障。

2.若测斜仪显示异常，检查信号线、传感器等，确认是否信号故障。

3.若测斜数据异常，检查测量参数设置、传感器等，确认是否设置错误或设备故障。

六、维护与保养1.定期对测斜仪进行清洁和保养，确保设备外观整洁、无损坏。

固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。

为了满足市场的需求，万新公司成功开发了固定式测斜系统。

2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。

固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。

固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。

地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。

探头之间的连接可根据实际的需求来进行调节。

在地层滑动监测中，偏移和移动是必须监测的两个物理量。

偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。

固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。

总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。

固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。

由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。

机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。

过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。

固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。

武汉中地恒达科技有限公司企业标准ZDHD-QS-JS038-1.0-2020导轮式固定测斜仪使用说明书2020-6-1实施本说明书由武汉中地恒达科技有限公司编制1、用途ZDHD-DCX-2B型导轮式固定测斜仪广泛适用于测量土石坝、面板坝、边坡、路基、基坑、岩体滑坡等结构物的水平或垂直位移、沉降及滑坡，该仪器配合测斜管可反复使用，并可实现倾斜测量的自动化。

导轮式固定测斜仪采用的是耐冲击型倾斜传感器,可靠性好稳定时间快，安装附件少组装方便，具有智能识别功能。

2、规格及主要技术参数型号ZDHD-DCX测量范围±15°/±30°（默认）/±60°测杆直径28mm导轮间距500mm总长700mm测量精度＜0.1%FS分辨率0.001°工作电压8V~36V(DC)工作电流<15mA信号输出RS485耐水压≥1MPa输出信号RS485频率响应28（Hz）工作温度-30℃~+70℃3、结构及工作原理3.1结构ZDHD-DCX型导轮式固定测斜仪由测杆、导向轮、连接钢丝绳、观测电缆等组成。

3.3工作原理由多支导轮式固定测斜仪串联吊装在测斜管内，通过在不同高程上测杆内的倾斜传感器，测量出被测结构物的倾斜角度或位移量。

导轮式固定测斜仪可多支串联组装，亦可布设为一个测量单元独立工作,并可回收重复使用。

固定式测斜仪能方便地实现倾斜测量的自动化。

3.3计算方法当被测结构物发生倾斜变形时，固定式测斜仪将同步感受变形，其某一深度变形量i ∆与输出的角度变化量i θ具有如下关系：ii i θsin *L =∆式中：i ∆为某一深度位移变化量，单位mm；i L 为某一深度测点步距，单位mm；i θ为某一深度角度变化量，单位°；某深度深层水平位移量i S 与i ∆具有如下关系：i ii i ∆+∆+∆=∆=∑ 211S 4、埋设与安装ZDHD-DCX-2B 型导轮式固定测斜仪常用于需要自动化实时监测的场合，安装在观测人员不易到达的高边坡危险的滑坡体上，观测人员只要在观测室进行遥测即可，省时省力。

GD0808型固定测斜仪使用说明书任丘市莫州仪表厂1概述随着我国经济建设的发展，各种基础建设越来越多，为了及早发现隐患，采取措施，避免事故的发生。

我厂成功开发了固定式测斜仪。

GD0808型固定测斜仪适用于长期监测岩土地基位移的仪器。

广泛应用于堤防，岩土边坡，建筑物基坑，地下建筑工程，铁路，桥梁等基坑开挖位移的测量。

2工作原理固定式测斜系统由若干个探头串联组成。

将固定测斜串安装在位移区，当结构物位移时迫使厕斜管位移弯曲，从初始位置变化到新的位置，里边的测斜探头串产生产生角度的变化，从而输出一个信号显示位移的变化。

它的计算公式是：Δi=M·K·（V i-V0）式中：Δi-为每节探头的位移（单位：毫米）M-为每节探头的间距与1米的比值（例如：间距是0.5米则M是0.5。

间距是1米M是1。

间距是2米M是2。

间距是3米M 是3。

）K-为测斜仪的转换系数（单位：毫米/百微伏）---数值在产品合格证中给出。

V i-为测斜仪的当前输出植（单位：百微伏。

读数仪显示的最后一位数字在电压的百微伏级。

记数时不带小数点，直接读数。

例如，读数仪显示 .2365，直接记为2365）V0为测斜仪的初始值（单位：百微伏）探头之间的连接和个数根据实际情况来调节，但至少需要三个，一个安装与低部的固定层，一个中部，一个上部这样基本能够描述位移的特征。

根据测斜仪的间距计算出每节的位移，从底部开始将各节的位移累加，就得到总的位移量。

3 主要技术指标测量范围±30o分辨率 23″冲击 20000g温度系数 0.01%FS工作温度 -20℃--+50℃工作抗水压 0.6MP4 测斜探头的安装1 在要测量的位置钻一定深度的测量孔，然后安装测斜管，注意将导槽的方向对准倾斜的方向，安装完毕回填灌浆。

2 将各探头连接组成传感器串（也可以在下放过程中连接），接着在管口安装顶部夹具，防止传感器滑落，将导轮的正方向对准位移的方向（上导轮的方向为正方向，向此方向倾斜输出值向正的数值变化），在下放过程中，严禁磕碰，以防损坏仪器。

GN-1型测斜仪使用说明GN-1型测斜仪使用说明本使用说明仅适用于本公司生产的GN-1型测斜仪，型号为GN-1。

1用途GN-1型测斜仪广泛适用于测量土石坝、面板坝、岩体边坡、土建基坑、路基等结构物的水平位移，该仪器配合测斜管可反复使用。

测量时被测值由手持遥控器选定存入读数仪，传输给计算机，计算出位移量并绘制管形图，无纸化操作。

测斜仪采用的是耐冲击型倾斜传感器，承载电缆为带钢芯表面镶有标尺的聚胺脂电缆。

测斜仪具有智能识别功能。

2规格及主要技术参数3结构及工作原理3.1结构GN-1型测斜仪由倾斜传感器、测杆、导向定位轮、信号传输电缆及绕盘等组成，可用本公司生产的GN-103A型读数仪读取测量数据，并将测量数据传输给计算机。

3.2工作原理在需要观测的结构物体上埋设测斜管, 测斜管内径上有两组互成90 °的导向槽，将测斜仪顺导槽放入测斜管内，逐段一个基长(测点间距)进行测量。

测量数据经计算即可描述出测斜管随结构物变形的曲线，以此可计算出测斜管每个基长上的轴线与铅垂线所成倾角的水平位移。

图1 图2如图1所示：测斜仪以铅垂线为轴，倾向高端导向轮一侧读数增大(+X)，倾向另一侧读数减小(-X)。

3.3计算方法3.3.1公式当被测结构物体发生倾斜变形时，带动测斜管同步变形，测斜仪将测量测斜管轴线与铅垂线所成的倾角，并换算成水平位移量，其位移量S i与输出的读数F i具有如下关系： S i = L×Sin(a + b×F i + c×F i2 + d×F i3)式中： S i—测斜管轴线在i点与铅垂线的倾斜量(水平位移)，单位为mm；F i—测斜仪在i点的实时测量值，单位为F；a﹑b﹑c﹑d—测斜仪的标定系数；L—测量标距。

测斜管轴线与铅垂线的总倾斜量：S = S1 + S2 + S3 + S4 + ....... (图2)式中：S—各测点测值求和后，测斜管轴线的总倾斜量(水平位移)，单位为mm。

固定测斜仪适用范围及技术参数
GN-1B型固定测斜仪广泛适用于测量土石坝、面板坝、岩土边坡、路堤、基坑、岩石边坡等结构物的水平位移、垂直沉降及滑坡，固定测斜仪配合测斜管可反复使用，并方便实现测量数据的自动采集。

固定测斜仪采用的是耐冲击型倾斜传感器，可靠性好，稳定速度快，安装附件少，组装方便，具有智能识别功能，输出信号为RS485数字量，直接显示工程值(位移或角度)。

固定测斜仪主要技术参数
固定测斜仪(智能)
测斜仪(智能)斜坡式倾斜仪(智能)
梁式倾斜仪(智能)倾斜位移计(智能)
读数仪(智能)
MCU 自动测量单元
振弦测量模块单点采集模块
南京葛南实业有限公司是专业从事安全监测仪器及其自动化数据采集设备研发、生产、销售、服务的高科技企业。

公司产品广泛应用于水利水电、铁路桥梁、矿山隧道、海洋边坡、基坑建筑等工程领域，其中智能振弦式传感器技术水准国内领先，是业界智能传感器技术的领跑者。

测斜读数仪FY-ACT（V1.0）说明书尊敬的用户：您好！感谢您选购本仪器，为了正确使用本仪器，请您仔细阅读说明书。

一、产品介绍：本产品采用进口传感器，其优点是大大增加了测量的精度。

传感器的信号通过特制电缆传输给中心处理器。

中心处理器通过数字采集、识别、分析、计算、合成（微电脑），所以读数仪上能够直接显示角度的偏移（角度），偏移量。

本仪器使用范围（正负30°）精确度（2″），计算值精确到0.001mm。

本产品的中心分析处理、计算器芯片全部采用进口原件、智能化设计。

所以质量稳定、精确度高，使用可靠方便。

测斜电缆：采用特制专用电缆，每0.5m间距有一标识，除传输信号外既是刻度尺还是升降的绳索。

二、工作原理:在岩土工程领域，测斜仪主要用于测量可能产生的不稳固边(滑坡)或施工过程中周围的侧向运动等；监测堤坝、芯墙的稳固性；打桩、钻孔的布置和偏差，以及回填、筑堤和地下储罐中土体的沉陷，测量土体的变化。

所有这些场合，通常需要安装一根测斜管，将其安装在底下的钻孔内。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜管相关的倾斜量的变化。

常规的测斜仪探头有两组滑轮，距离相隔0.5m。

将探头放到测斜管底部并开始读数。

探头每提升0.5m进行读数，直到到达测斜管的顶部，这组读数被称为A+读数（正测）。

把探头从套管中取出，旋转180°重新放入测斜管中。

方法同上，可得到另一组数据A-读数（反侧）。

数据处理时，将上述两组读数（A+、A-）相结合（用一组数据减去另一组数据）从此来消除倾角传感器零飘的影响。

测斜仪探头在竖直位置时读书产生零飘偏差（理想的偏差应是零），而实际上使用探头时，由于传感器的偏差、滑轮的磨损等等传感器有一零飘。

第二次的测斜管观测数据时，当与原始数据相比较时，就可知测斜管的倾斜量变化所引起的位置变化。

倾斜量变化分析的最好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角（θ）与观测的读数据（L）的水平偏移。
