测斜仪说明书 CX-801D手册_(v20110717)

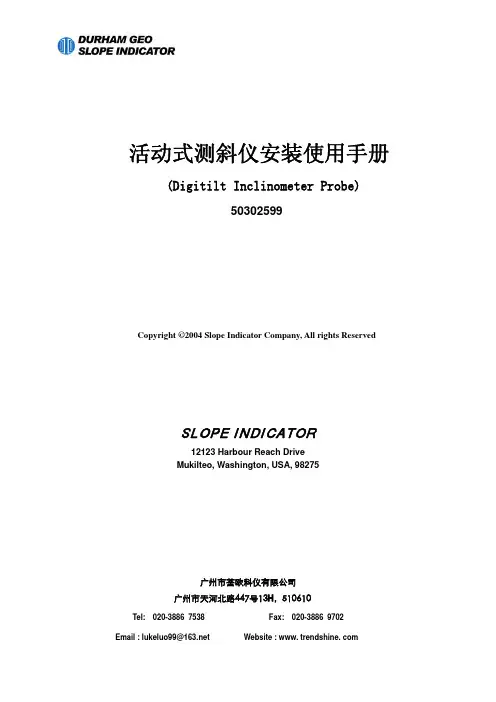

活动式测斜仪安装使用手册　（Ｄｉｇｉｔｉｌｔ　Ｉｎｃｌｉｎｏｍｅｔｅｒ　Ｐｒｏｂｅ）50302599Copyright ©2004 Slope Indicator Company, All rights ReservedSLOPE INDICATOR12123 Harbour Reach DriveMukilteo, Washington, USA, 98275广州市荃欧科仪有限公司 广州市天河北路４４７号１３ＨＨ，５１０６１０Tel: 020-3886 7538 Fax: 020-3886 9702Email : lukeluo99@ Website : www. trendshine. com目录一、产品介绍 (1)二、活动测斜仪探头 (2)三、控制电缆 (4)四、滑轮装置 (6)五、读数 (7)六、数据处理 (9)注：中文版说明书仅供中国用户在使用本公司产品时作为参考，内容的解释应以英文版原件为准。

一、产品介绍1、关于测斜仪一套测斜仪的基本配置包括测斜仪套管、测斜仪探头、控制电缆及测斜读数仪。

测斜仪套管一般安装在近似垂直的钻孔内，钻孔穿过预料可能发生位移的区域。

套管的底部嵌入稳定的基岩内作为基准。

测斜仪探头用于测量套管并确定其初始位置。

基础土体位移致使套管从初始位置移到新位置。

位移的速率、发生位移的深度及位移大小都通过初始测量数据和当前实时测量数据的比较进行计算得出的。

2、关于本手册本手册介绍了测斜仪探头和控制电缆的使用和维护，也概述了读数和数据处理方法。

套管安装、测斜仪读数仪和数据处理软件说明包含在其它手册中。

二、测斜仪探头1、探头部件测斜仪探头由不锈钢外壳、控制电缆接头和两组轴轮装置组成。

控制电缆 顶部高轮 底部高轮正倾斜读数 负倾斜读数 控制电缆接头 控制电缆连接正常时，探头是防水的，在超过1000英尺(约305米)的深度下仍可以正常使用。

轴轮装置由吊架和两个轮子组成，在每组装置中一个轮子高于另一个轮子，该轮子叫做“高轮”并有特殊含义，下面有具体解释。

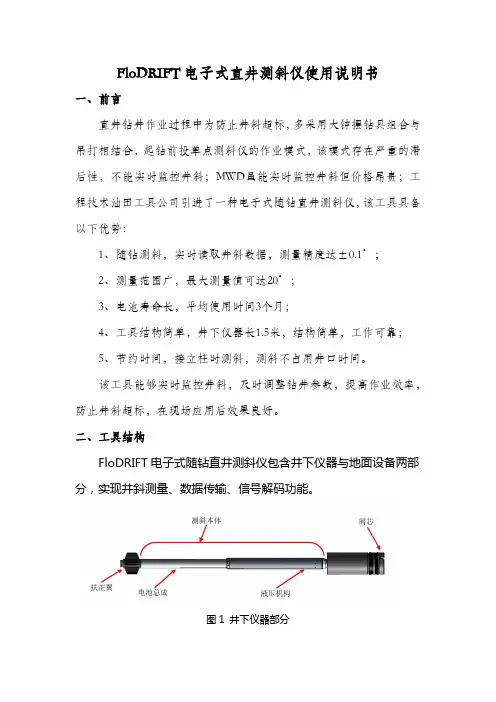

FloDRIFT电子式直井测斜仪使用说明书一、前言直井钻井作业过程中为防止井斜超标，多采用大钟摆钻具组合与吊打相结合，起钻前投单点测斜仪的作业模式，该模式存在严重的滞后性，不能实时监控井斜；MWD虽能实时监控井斜但价格昂贵；工程技术油田工具公司引进了一种电子式随钻直井测斜仪，该工具具备以下优势：1、随钻测斜，实时读取井斜数据，测量精度达±0.1°；2、测量范围广，最大测量值可达20°；3、电池寿命长，平均使用时间3个月；4、工具结构简单，井下仪器长1.5米，结构简单，工作可靠；5、节约时间，接立柱时测斜，测斜不占用井口时间。

该工具能够实时监控井斜，及时调整钻井参数，提高作业效率，防止井斜超标，在现场应用后效果良好。

二、工具结构FloDRIFT电子式随钻直井测斜仪包含井下仪器与地面设备两部分，实现井斜测量、数据传输、信号解码功能。

图1 井下仪器部分井下仪器部分包含扶正翼、电池总成、液压机构与阀芯组成。

扶正翼保证井下仪器在钻铤内居中，避免仪器震动，保护仪器串；电池总成为测斜探管与液压机构供电；测斜探管内安装传感器测量井斜并对井斜编码，液压机构根据井斜脉冲编码控制阀芯运动；阀芯运动改变泥浆流道面积，产生高低压脉冲信号。

井下仪器串安装在短钻铤内，仪器串悬挂于短钻铤内台阶处，短钻铤长1.5米。

图2 地面设备部分地面解码设备由传感器、防爆盒（为适应海上防爆要求设计）与显示器组成，传感器安装于1502由壬锥头内，通过由壬与高压立管连接，接收脉冲发生器产生的脉冲信号；防爆盒内安装电源适配器与脉冲信号处理器，电源适配器将电源由220V交流转换为24V直流，给显示器供电，脉冲信号处理器将信号处理后发送至显示器；显示器显示测量井斜，输入井深数据，输出测斜报告。

三、工作原理开泵开转激活井下仪器电池，停泵时测斜探管内传感器测量测点井斜并编码，测斜探管控制液压机构向上运动，带动阀芯内蘑菇头动作，改变泥浆流道面积，开泵后，蘑菇头向下运动，测斜探管控制蘑菇头下移速度，从而产生负压脉冲，地面立管压力传感器接收脉冲信号，地面设备解码并显示井斜数据，根据作业需要可以实时测斜。

固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。

为了满足市场的需求，万新公司成功开发了固定式测斜系统。

2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。

固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。

固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。

地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。

探头之间的连接可根据实际的需求来进行调节。

在地层滑动监测中，偏移和移动是必须监测的两个物理量。

偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。

固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。

总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。

固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。

由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。

机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。

过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。

固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。

单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。

2. 掌握JZY—2型测斜仪操作方法。

二、内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。

三、设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。

四、步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。

记下时间。

2. 将两台仪器分别装入保护筒内，盖紧密封盖。

3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。

4. 将井下钢绳吊装护筒连接在钻杆上。

5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。

6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。

作好第一测点记录。

7. 重复上述操作步骤，测量钻孔的下一个测点。

五、数据整理（填入表中）六、报告要求1. 每人交一份报告。

2. 简述JXY—2型单点测斜仪结构特点及工作原理。

3. 分析测量结果，简析钻孔弯曲原因。

多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。

2. 掌握JJX—3型测斜仪操作方法。

二、内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。

三、设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。

2. JJX—3测斜仪。

3. JJG—1型测斜校验台。

4 拧卸工具，常用小工具。

四、步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。

测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。

二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。

每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。

测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。

其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。

当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。

测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。

在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。

测斜探头是灵敏测量仪器，应小心操作。

1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。

探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。

必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。

控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

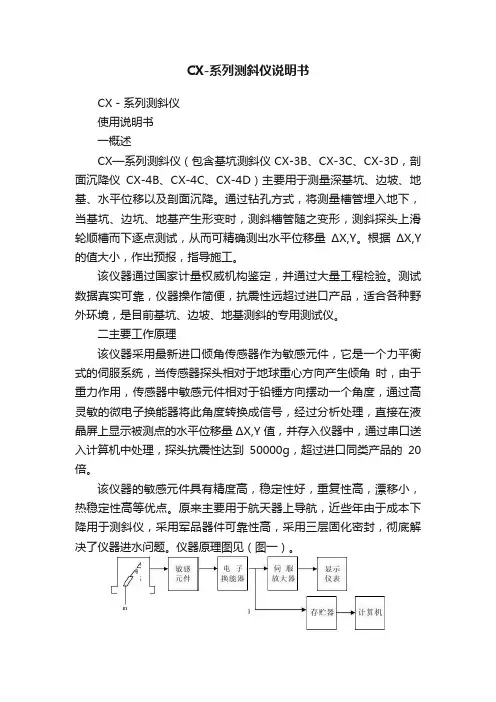

CX-系列测斜仪说明书CX－系列测斜仪使用说明书一概述CX—系列测斜仪（包含基坑测斜仪CX-3B、CX-3C、CX-3D，剖面沉降仪CX-4B、CX-4C、CX-4D）主要用于测量深基坑、边坡、地基、水平位移以及剖面沉降。

通过钻孔方式，将测量槽管埋入地下，当基坑、边坑、地基产生形变时，测斜槽管随之变形，测斜探头上滑轮顺槽而下逐点测试，从而可精确测出水平位移量ΔX,Y。

根据ΔX,Y 的值大小，作出预报，指导施工。

该仪器通过国家计量权威机构鉴定，并通过大量工程检验。

测试数据真实可靠，仪器操作简便，抗震性远超过进口产品，适合各种野外环境，是目前基坑、边坡、地基测斜的专用测试仪。

二主要工作原理该仪器采用最新进口倾角传感器作为敏感元件，它是一个力平衡式的伺服系统，当传感器探头相对于地球重心方向产生倾角时，由于重力作用，传感器中敏感元件相对于铅锤方向摆动一个角度，通过高灵敏的微电子换能器将此角度转换成信号，经过分析处理，直接在液晶屏上显示被测点的水平位移量ΔX,Y值，并存入仪器中，通过串口送入计算机中处理，探头抗震性达到50000g，超过进口同类产品的20倍。

该仪器的敏感元件具有精度高，稳定性好，重复性高，漂移小，热稳定性高等优点。

原来主要用于航天器上导航，近些年由于成本下降用于测斜仪，采用军品器件可靠性高，采用三层固化密封，彻底解决了仪器进水问题。

仪器原理图见（图一）。

图一仪器原理方框图该仪器机械设计在原有基础上作了较大改进，3层密封性能可靠，探头采用全不锈钢材料，外径更小，维修携带更方便。

仪器安装示意图见基坑测斜仪（图二）、剖面沉降仪（图三）。

图三剖面沉降仪图二基坑测斜仪三主要技术指标1.探头尺寸：CX-3C系列：长780mm、直径φ28mm，导轮间距：500mm2.测量精度：±0.02mm/500mm，分辨率±8秒；系统精度:±4mm/15m;数字量显示:4.5位;记录方式:自动采集3.角度测量范围：0°～±30°；4.测试深度最大1000m;水压10Mp5.工作电压：内置可充锂电池组+7.2V；6.工作温度：-10℃～+60℃；7.抗震性50000g（国内最高200g，进口2000g）（彻底解决了由于碰撞而损坏仪器的可能性）。

HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。

探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。

这本手册描述了测斜仪探头和电缆的使用及维护方法。

2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。

图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。

该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。

探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。

从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。

恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。

由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。

为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。

测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。

把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。

数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。

测斜仪探头在竖直位置时读数产生零偏差。

测斜仪使用说明 Final revision by standardization team on December 10, 2020.滑动式智能数显测斜仪用途和工作原理一、用途LBT-CXY20型智能数显滑动式测斜仪是以进口敏感元件为测斜装置。

其内部是以伺服（即力平衡式）为基础的测量系统，其特点精度高、稳定性好、分辨率高，广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。

是需要观测测量工程中必要的精密测量仪器。

二、主要性能技术指标。

测量范围：0～±30°（与地垂线的夹角）分辩率：°系统精度: ∠1000mm系统总精度：∠±6mm/30m线性：±%(30°以内)重复性：±%导轮间距基准：500mm测杆尺寸：φ30×660mm测杆重量：仪表重量：（包括可充电电池）电源消耗;可连续使用20小时数据储存：48个G断电数据：保存时间10年使用环境：-20℃～60℃抗渗: 150m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。

所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。

为了获得安装测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。

常规的测斜探头有两组滑轮，距离相隔米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。

CX-5C型测斜仪利用说明书一. 概述CX系列测斜仪包括：CX—5C型斜孔测斜仪，它是测量钻孔斜度的专用仪器。

它适用于地质、矿山、煤矿工程地质钻孔，防渗灌浆孔，桩抽芯孔已及岩土工程等部门测量钻孔斜度，该仪器适用于非磁性矿地域和无铁套管的钻孔中测量钻孔斜度。

当有套管和有磁性矿时，方位角测量受到阻碍，但顶角不受阻碍。

这时需要测量时，可利用CX—6B型陀螺仪。

该仪器顶角测量采纳最新入口倾角传感器，它具有高精度、大量程、稳固好、重复性好等特点。

可同时测出X方向、Y方向倾角，方位角θ采纳入口电子罗盘，较磁铁式的罗盘有较大冲破。

测出的X、Y、θ三个参数，由程序自动算出该孔的倾角和方位角，并绘出钻孔的地下空间位置图，并可打印出测斜数据功效报表。

该仪器由于采纳新一代入口倾角传感器和电子罗盘，因此仪器各项技术指标及性能大大提高，不论从精度仍是量程都能知足现场各类测斜要求。

二．要紧技术指标1．探头直径Φ46mm 长2. 顶角分辨率 8秒精度±度测量范围 0----±3003．方位角分辨率精度±1度测量范围 0----36004．测量深度 0-----1000米5．工作电压直流 12V （镍氢可充电池）6．工作温度－10-----＋600三. 工作原理示用意四、仪器操作步骤“CX-5C”的安装方式将测斜软件光盘放入光驱中点CX-5C点，只需按屏幕提示，点击“下一步”或“确信”钮，直至安装完成。

安装“com串口驱动”程序(1).将USB线一端接电脑USB口,一端接探头USB口,(2).放入光盘程序,(3).按下探头电源开关,电脑启会自动提示对话框，选择自动安装,再点击“确信”，按电脑提示直至安装完毕。

一、打开电脑电源，将电脑的USB线另一端插入测头上的USB接口上,点击电脑界面上的“CX-5C”图标，启动测斜程序。

2、如图六所示，将三翅夹紧器把测头上部夹紧，使测头架于孔口，并将测头的X标线与钻孔方位角起始标记对准，为测孔口起始点作好预备。

[键入文字]
测斜仪原理测斜仪的正确使用方法及注意事项
测斜仪是一种用于测量钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的仪器。

分为便携式测斜仪和固定式测斜仪，便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪，固定式分为单轴和双轴测斜仪，目前应用最广的是便携式测斜仪。

测斜仪的应用却非常广泛，为我们的生活提供了很大的便利。

在工程测量与建筑中，除了要求工作人员要有专业的知识和认真细心对待的决心外，还需要借助许多外界的力量和设备才能精确地完成任务。

而测斜仪就是一种工程测量中经常用到的工具，工作人员利用这种仪器进行钻孔、基坑、地基基础、墙体和坝体坡等工程构筑物的顶角、方位角的测量，使得工程顺利精确地进行。

可是测斜仪原理我们都了解多少呢？我们应该怎样运用测斜仪原理为我们的生活提供更多的便利，接下来将为大家具体的介绍有关测斜仪原理的相关知识。

测斜仪定义
所谓井眼轨迹，实指井眼轴线。

一口实钻井的井眼轴线乃是一条空间曲线。

为了进行轨迹控制，就要了解这条空间曲线的形状，就要进行轨迹测量，这就是测斜。

所使用的仪器就称为测斜仪。

每隔一定长度的井段测一个点，这些井段称为测段，这些点称为测点。

测斜仪在每个点上测得的参数有三个，即井深、井斜角和井斜方位角。

这三个参数就是轨迹的基本参数。

1。

测斜仪使用说明1、概述图1显示了测斜仪系统的各组成部分。

探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。

这本手册描述了测斜仪探头和电缆的使用及维护方法。

X+X-2.操作方法(1)当测量垂直坝体方向位移时，将滑轮偏上的一侧（即X+方向）面朝大海（此时探头上Y+方向与X+方向形成测量坐标系），将探头垂直放入钻孔测斜管内，钻孔测斜管的埋设方位如图2所示。

图2测斜管(2) 该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜 ，用这种方法来探测由于地层移动引起的倾斜。

(3) 测斜仪共分三种模式，测量模式（M ），设置模式(S)，阅读模式(R)。

首先长按“确认”键进入设置模式，设置时间，孔信息，孔编号，添加孔选择“+”，删除孔选择“-”，开始深度设为0，间隔深度设为0.5，结束深度根据工程要求选定。

(4) 设置完毕后，长按“确认”键进入测量模式（M ）,此时屏幕显示孔号，时间，当前移量信息，当前深度信息。

移动光标选择孔号，点击“确认”键,可以在设置好的孔号之间转换。

点击光标，进入 （稳定标示）阶段，此时测斜仪全部设置完毕。

(5) 将探头以X+方向放入测斜管内，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为X+读数,把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（X-X-X+（面朝大海方向）Y+(平行大坝方向)读数）。

此为一个测回。

(6)若在同一个孔号上进行第二次测量时，需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号不变，再次长按“确认”键进入测量模式，按第一测回的方法进行第二测回的测量。

(7)若到下一个孔号上进行测量时，则需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号改变为当前测量孔号，再次长按“确认”键进入测量模式，进行第一测回的测量。

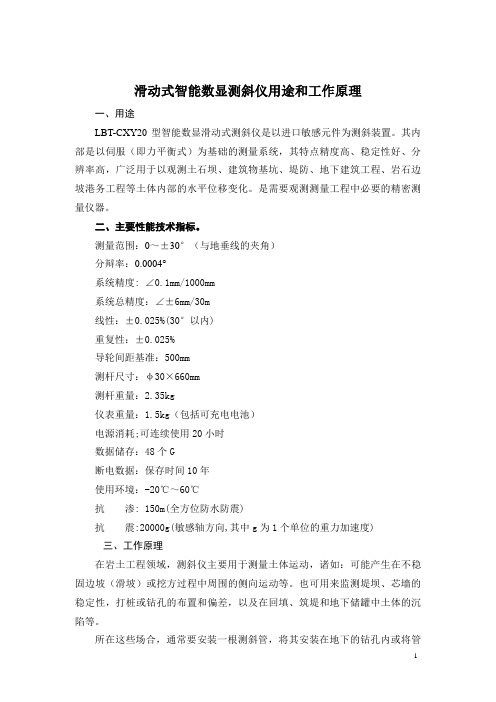

滑动式智能数显测斜仪用途和工作原理一、用途LBT-CXY20型智能数显滑动式测斜仪是以进口敏感元件为测斜装置。

其内部是以伺服（即力平衡式）为基础的测量系统，其特点精度高、稳定性好、分辨率高，广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。

是需要观测测量工程中必要的精密测量仪器。

二、主要性能技术指标。

测量范围：0～±30°（与地垂线的夹角）分辩率：0.0004°系统精度: ∠0.1mm/1000mm系统总精度：∠±6mm/30m线性：±0.025%(30°以内)重复性：±0.025%导轮间距基准：500mm测杆尺寸：φ30×660mm测杆重量：2.35kg仪表重量：1.5kg（包括可充电电池）电源消耗;可连续使用20小时数据储存：48个G断电数据：保存时间10年使用环境：-20℃～60℃抗渗: 150m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。

所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。

为了获得安装测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。

常规的测斜探头有两组滑轮，距离相隔0.5米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。

将探头放到测斜管底部并开始读数。

CX3智能测斜仪使用说明书金坛市海岩工程仪器厂2009年6月第一部分 CX系列测斜仪1.1 概述CX系列测斜仪是专门用于岩土地基位移测量的仪器。

适用于各种岩土地基横向位移的测量，如水利库坝、堤防、岩土边坡、城市建设地基基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的内部水平位移的测量。

测斜对于工程建设的安全施工和长期稳定性检测都是十分必要的。

对于城市建设，由于深层土体位移可以反映支护结构位移和应力变化，周围建筑设施的安全状况，即能够综合反映基坑形状而日益受到重视，许多地方已经制订或正在制订有关规范，明确规定：在较大深基坑施工中必须进行深层基坑水平位移的监测。

以下章节将对CX系列测斜仪系统的组成、工作原理、性能指标、数据处理、使用方法、常见故障、调整方法以及维护保养、保修等事项做较详细的介绍。

1.2 CX系列测斜仪各组成部分的功能1.2.1测头（探头）测头是测斜仪的核心，是测量的敏感部，是测试数据的来源之处。

测斜仪测试的准确度取决于测头可能的测试准确度。

测斜测头中，核心部分是加速度传感器。

加速度传感器也可以称为角度传感器。

目前应用于测斜仪中的传感器以伺服加速度计的灵敏度和精度最高。

1.2.2测读仪测读仪是CX系列测斜仪数据输出的二次仪表，实现测头数据的接收、显示和输出。

CX3智能测斜仪的测读仪(CX3)面板介绍如下：CX3测读仪面板●通讯：通过专用电缆，将测读仪和计算机连通，借助测斜专用软件，将测读仪中存放的数据传送到计算机中，实现数据的输出。

●充电：通过充电器给测读仪中的可充电电池充电。

●传感器：传感器插座是用来将测头和测读仪联接，实现传感器的信号在测读仪上显示输出。

●红色开关，这是测读仪的电源开关。

●功能选择：按动此按健，可以使操纵者选择屏幕上的测试孔号、测试方向或测试点号。

●▲、▼这两个健，用来调整测试孔号、测试方向和测试点号的具体数值。

调整范围是：测试孔号为1-50；测试方向为东、西、北、南；测试点号为1-200。

CX―8型水平钻孔测斜仪使用说明书一、概述CX―8型水平钻孔测斜仪是测量水平钻孔斜度的专用仪器。

它适用于地质、矿山、煤矿、遂道、岩土工程等部门测量水平钻孔斜度。

水平钻孔测斜是工程上多年存在的一道难题，目前虽然有部分国外厂家生产，但由于价格昂贵以及适用条件等各种因素，难以在工程上应用。

我所经过多年研究与工程实践，终于解决了这一难题。

该仪器构思独创，采用高精密度的机械装置和现代最新摄像技术相结合的方式，将水平钻孔的斜度参数直观地反映到监视器上，通过微机处理，可打印输出成果。

其性能指标达到国外同类产品精度，价格仅是进口同类设备的十分之一。

该设备使用条件简单，不论什么角度的水平钻孔在成孔过程中或成孔后，只要将该水平探头通过钻杆沿水平孔送入即可测出水平孔的空间位置，即左、右偏角，上下偏角。

通过简单计算即可得出水平孔的位置。

对水平、垂直钻孔对接，煤矿、矿山遂道定向孔，以及工程地质、岩土工程勘察探孔都有现场施工指导意义，提高成孔率和定向精度。

二、主要技术指标⑴探头直径：φ65mm，长 1m.⑵测量精度：上下顶角±0.2度，范围：0-60度。

方位角±20；范围：0-360度。

液晶数显。

⑶测量深度： 100 m；⑷工作电压：直流 12V；镍氢可充电池。

⑸测试方法：探头由钻杆（或连杆）沿钻孔推入，连续测试。

三、系统方框图四、操作方法⑴将探头信号插头与地面监视器正确连接；⑵接通电源，监视器上出现标尺盘，出厂时标尺盘指针已经校零；⑶将钻杆式（连杆）沿水平孔慢慢推入孔中，每间隔1—25米测一个点；⑷读数方法：顶角X，Y及方位角直接读数，由程序计算。

、5、资料整理⑴ 顶角计算，水平孔偏斜情况如图二。

△X 1=1×Sin θ1△X 2=1×Sin （θ2-θ1） △X 3=1×Sin （θ3-θ2）△X 4=1×Sin （θ4-θ3） △X 5=1×Sin （θ5-θ4）顶角总偏差量△X = △X 1 +△X 2 +△X 3 +△X 4 +△X 5⑵ 方位角计算，方位角变化情况如图三。

自浮式电子单点测斜仪使用说明电子单点测斜仪在PDC钻头快速钻进中得到了普遍使用，在提高机械钻速的同时保证了井身质量。

为了提高使用效果和防止损坏仪器，现将自浮式电子单点测斜仪使用做出说明。

1、仪器领取测斜仪领取必须核对清单、签名。

2、仪器托盘准备托盘使用公司附带的。

自制托盘厚度必须>15mm，直径为能放置在设计处钻具母扣根部而不落下去，分布一中心大圆孔和周围均布小圆孔，中心大圆孔直径必须小于减震器杆防止碰击卡入，小圆孔需有足够的数目和面积，以便中心大圆孔被仪器压持后泥浆能从周围小圆孔通过而不刺坏减震器杆及钻进中不会造成大的压降。

托盘位置尽量靠近钻头放置在钻具母扣根部，下钻时放入，起钻时检查其冲蚀损坏情况。

3、仪器检查仪器外观应干净清洁和无任何碰伤擦伤，手感紧凑无匡动。

3、1充电电池检查电池电量不足（灯泡发光暗淡）时使用附带充电器充电，充电时可按下放电按扭，充电器会自动放完电后转入充电状态，这样可延长电池使用寿命和保持电池活性。

充电指示灯灭（6-10h）后充电完毕。

3、2灯泡检查将仪器的控制数显部分卸下护帽，装上电池，按下启动按钮，显示屏显示“0”即刻变成“-”而结束，3个灯泡立即发光1s，若有损坏可更换（若仪器已定时，可按调整按钮将时间定为零，再按启动按钮检查灯泡；若仪器定时后按了启动按钮，则需等仪器数秒到定时时间后灯泡方发光，卸掉电池仪器仍需等到定时时间）。

3、3罗盘检查卸下仪器罗盘部分护帽，罗盘应干净清洁。

3、4浮筒、减震器和悬挂头检查仪器外筒干净无弯曲、裂缝、碰砸伤痕。

浮筒连接卸扣处必须是相邻滚花纹中间，卸开两端是密封隔仓（其它处丝扣出厂时密封胶粘接，禁止卸开）。

丝扣密封圈完好。

减震器弹簧完好，杆伸缩自如，卸压仓干净，卸压孔畅通。

悬挂头干净完好。

4、测斜操作过程自浮式电子单点测斜仪的原理是定时照相。

定时，装好底片，泵送至托盘位置，到点灯亮底片照相，停泵上浮，取出底片冲洗显影读取刻度。

整个操作过程必须防止底片非正常暴光。
