测斜仪使用说明书

CX-3C型基坑测斜仪说明书1. 引言本说明书旨在介绍CX-3C型基坑测斜仪的功能、使用方法和注意事项。

CX-3C型基坑测斜仪是一种用于测量基坑斜度的仪器，可广泛应用于建筑、道路工程等领域。

2. 产品描述CX-3C型基坑测斜仪是一款便携式测量仪器，采用高精度传感器和先进的数据处理技术，能够准确测量基坑的斜度。

其主要特点包括：•高精度测量：采用高精度传感器，能够实时监测并测量基坑的斜度，精确到小数位；•便携式设计：小巧轻便，方便携带，便于在不同工地使用；•易于操作：简单直观的操作界面，使用方便，操作简单；•数据保存功能：支持数据保存与导出，方便后期分析和记录。

3. 使用方法使用CX-3C型基坑测斜仪需要按照以下步骤进行：3.1 准备工作确保CX-3C型基坑测斜仪已经充电，电量充足。

检查仪器是否正常，并确保测量区域没有明显的遮挡物。

3.2 设置仪器打开仪器电源，待仪器启动之后，进入设置界面。

根据实际情况设置测量模式、单位等参数。

3.3 安装仪器将CX-3C型基坑测斜仪安装在需要测量的基坑上。

确保仪器与基坑平面保持垂直，并紧固好。

3.4 开始测量按下测量按钮开始测量。

仪器将实时显示当前基坑的斜度，并保存测量数据。

3.5 结束测量测量完成之后，按下停止按钮结束测量。

仪器将停止测量，并将数据保存。

4. 注意事项在使用CX-3C型基坑测斜仪时，需要注意以下事项：•在安装仪器时，确保仪器与基坑平面保持垂直，否则会影响测量精度；•在使用过程中，不要随意移动或拆卸仪器，以免影响测量结果；•仪器应存放在干燥、通风的环境中，避免受潮或受阳光直射；•若长时间不使用仪器，应及时关闭电源，以节省电量和延长电池寿命；•在测量过程中，如遇到异常情况或故障，请及时停止使用并联系售后服务。

5. 维护与保养CX-3C型基坑测斜仪作为一种精密仪器，在使用过程中需要定期进行维护与保养。

常见的维护与保养内容包括：•定期清洁：使用干净柔软的布擦拭仪器表面，避免使用化学溶剂或腐蚀性液体；•校准仪器：定期校准仪器，确保测量精度；•更换电池：电池电量过低时，及时更换电池。

测斜仪的使用方法
（一）斜仪的使用步骤
1. 打开斜仪的电源开关，仔细检查天平的支撑腿以及初度仪的卡尺，
确保仪器处于正常状态。

2. 把斜仪放在预先测量的基准总站上，点的位置需要确保稳定，勿换
动平台。

3. 将斜仪的望远镜安装在联动螺杆上，用水准仪校准望远镜中心水平线。

4. 将测点和参考点的距离和角度换算成斜仪中的零位，调节斜仪的零
位装置，使之确定在测站上的位置。

5. 将斜仪望远镜准视测点，调节望远镜的焦距、瞄准仪的倾斜仪的零
位对着目标，确认望远镜的中心线瞄准在测点上。

6. 通过视差角分度器进行斜仪的测量，旋转倾斜仪先分出垂直梯度，
之后分出水平梯度，将水平方向测量值记录，即可完成斜仪的测量。

7. 测试完毕后，放回斜仪的固定卡子，将初度仪、望远镜固定在原位，断开斜仪的电源，对斜仪进行清理，准备下次使用。

（二）注意事项
1. 斜仪的支撑腿、望远镜、倾斜仪拧紧力应符合要求，以免测量的数
据有偏差。

2. 测量过程中应避免望远镜被热量影响，以保证后续观测的精度。

3. 测量时，要注意调节望远镜的焦距，视野正确，确保测点的中心线
准确瞄准，以便获得正确的测量值。

4. 每次测量完毕后，要将斜仪放回原位，拧紧和固定各项仪器，以免下次测试时发生意外。

5. 每次使用斜仪都需要检查一下各项仪器的状态，确保各配件完好，以及电源是否可用，以保证安全、有效使用。

HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。

探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。

这本手册描述了测斜仪探头和电缆的使用及维护方法。

2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。

图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。

该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。

探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。

从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。

恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。

由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。

为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。

测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。

把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。

数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。

测斜仪探头在竖直位置时读数产生零偏差。

尊敬的用户尊敬的用户 您好！感谢您选购CX-901F 测斜仪，为了正确使用仪器在仪器 使用之前，请确定您已仔细阅读并理解了本手册内容。

如果您已经阅读完全文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。

概 述：CX-901F 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。

整套仪器由；读数仪读数仪读数仪、、专用专用电缆电缆电缆、、活动探头活动探头、、数据通讯数据通讯&&处理软件处理软件等部分组成。

一、读数仪读数仪：：读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率24位A/D 模数转换器、保证其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。

通过操作无线遥控器把测量的数据进行自动保存，通过USB 通讯口可将测量的数据上传到电脑中，并保存为Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。

1、面板按键功能介绍面板按键功能介绍（（A ） 仪器开机 （（B ）仪器关机。

（（A ） 进入主菜单或进入子菜单 （（B ）移动光标左右。

（（A ） 退出菜单或返回上级菜单 （（B ）移动光标左右。

（（A ）移动光标上 （（B ）数值（增大）（（A ）移动光标下 （B ）数值（减小）（（A ） 进入菜单后确认选定 （（B ）确认保存设定的参数值。

（C ） 保存测量的数据 注注：正常使用时请正常使用时请使用使用使用遥控器遥控器遥控器来保存数据来保存数据来保存数据（（A ） 仪器复位键 注：仪器仪器在正常在正常在正常运行运行运行时时禁止禁止按此键按此键按此键 ！！！！2、界面介绍界面介绍2.12.1 主界面主界面主界面① 孔 号：范围1～99号孔。

ＹＨＱ－Ｘ型全方位钻孔测斜仪使用说明书煤炭科学研究总院西安分院物探研究所ＹＨＱ－Ｘ型全方位钻孔测斜仪使用说明书1 概述1.1 用途与特点YHQ-X型钻孔测斜仪主要由测斜探管、测斜仪(同步机)组成。

专供煤矿井下水平钻孔或定向钻孔进行测斜。

使用场所：可用于煤矿井下含有甲烷、煤尘爆炸危险场所。

防爆型式：矿用本质安全型防爆标志：ExibI(150℃)1.2 工作原理探管由测角、测向传感元件及其电路、多路开关、放大器、VFC压频转换器、采集单片机组成。

同步机由同步单片机、液晶显示器、触摸式小键盘等组成。

在探管中的采集单片机，可按事先编好的程序定时采集测斜数据存贮于RAM中，与探管同步工作的同步机则记录测点的有效与无效，通过测量钻杆长度来确定每一测点的孔深，并完成测量结果的计算与显示。

测斜探管与同步机需用电缆连线进行同步，然后将探管与钻杆联接送入孔中进行测斜。

测斜完毕，测斜探管的数据可用同步机通过电缆线通信取出。

同步机可以显示各测量道的测斜数值，也可显示各测点的俯仰角和方位角。

探管和同步机内的可充电电池可用专用充电机充电以备再次使用。

充电机具有自动保护功能，当电池充足电时，充电机自动切断充电电流。

２环境条件环境温度：0℃～+40℃相对湿度：≤95%环境气压：(0.80～1.06)×105Pa环境气体：可含有甲烷、煤尘无腐蚀性气体３技术性能3.1 电源A. 探管电源：4节LS18650（2Ah）锂电池,额定电压7.2V;工作电压/电流：10V/60mA;-10V/75mA;5V/20mA;短路电流：电源输出端±10V短路时为400mA，+5V短路时为120mA。

B. 同步机电源：2节LS18650（2Ah）锂电池,额定电压7.2V；工作电压/电流：5V/40mA；短路电流：电源短路时为760mA。

3.2 测量道数：7道3.3 计数时间：0.65s3.4 测点间隔：60s3.5 记录字长：16位3.6 存贮容量：32kB(255帧)3.7 工作时间：6小时3.8 最佳测角范围及精度倾角：±90°/±0.167°（均方差）方位角：0～360°/±1.67°（均方差）3.9 外型尺寸：探管： 60×1350mm同步机： 300×160×240mm33.10 重量：探管： 10kg同步机： 5kg4 使用方法4.1 同步机面板按键同步机面板上有十九个触摸式键,其功能如下:a. “开、关”键，按“开”键则接通电源,按“关”键则关断电源。

固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。

为了满足市场的需求，万新公司成功开发了固定式测斜系统。

2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。

固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。

固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。

地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。

探头之间的连接可根据实际的需求来进行调节。

在地层滑动监测中，偏移和移动是必须监测的两个物理量。

偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。

固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。

总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。

固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。

由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。

机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。

过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。

固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。

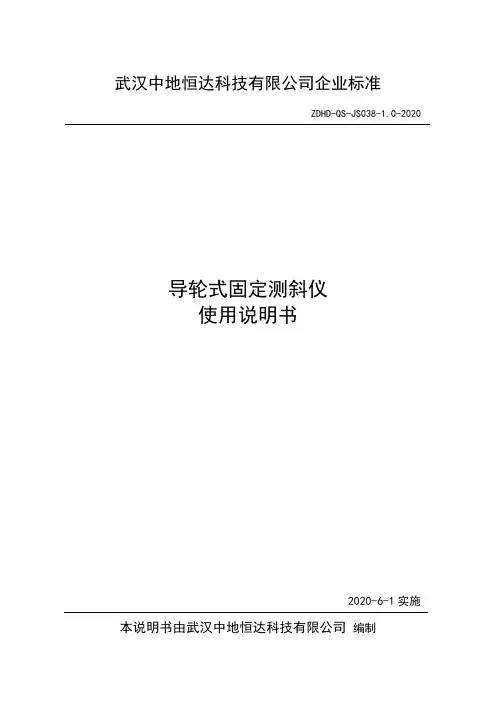

武汉中地恒达科技有限公司企业标准ZDHD-QS-JS038-1.0-2020导轮式固定测斜仪使用说明书2020-6-1实施本说明书由武汉中地恒达科技有限公司编制1、用途ZDHD-DCX-2B型导轮式固定测斜仪广泛适用于测量土石坝、面板坝、边坡、路基、基坑、岩体滑坡等结构物的水平或垂直位移、沉降及滑坡，该仪器配合测斜管可反复使用，并可实现倾斜测量的自动化。

导轮式固定测斜仪采用的是耐冲击型倾斜传感器,可靠性好稳定时间快，安装附件少组装方便，具有智能识别功能。

2、规格及主要技术参数型号ZDHD-DCX测量范围±15°/±30°（默认）/±60°测杆直径28mm导轮间距500mm总长700mm测量精度＜0.1%FS分辨率0.001°工作电压8V~36V(DC)工作电流<15mA信号输出RS485耐水压≥1MPa输出信号RS485频率响应28（Hz）工作温度-30℃~+70℃3、结构及工作原理3.1结构ZDHD-DCX型导轮式固定测斜仪由测杆、导向轮、连接钢丝绳、观测电缆等组成。

3.3工作原理由多支导轮式固定测斜仪串联吊装在测斜管内，通过在不同高程上测杆内的倾斜传感器，测量出被测结构物的倾斜角度或位移量。

导轮式固定测斜仪可多支串联组装，亦可布设为一个测量单元独立工作,并可回收重复使用。

固定式测斜仪能方便地实现倾斜测量的自动化。

3.3计算方法当被测结构物发生倾斜变形时，固定式测斜仪将同步感受变形，其某一深度变形量i ∆与输出的角度变化量i θ具有如下关系：ii i θsin *L =∆式中：i ∆为某一深度位移变化量，单位mm；i L 为某一深度测点步距，单位mm；i θ为某一深度角度变化量，单位°；某深度深层水平位移量i S 与i ∆具有如下关系：i ii i ∆+∆+∆=∆=∑ 211S 4、埋设与安装ZDHD-DCX-2B 型导轮式固定测斜仪常用于需要自动化实时监测的场合，安装在观测人员不易到达的高边坡危险的滑坡体上，观测人员只要在观测室进行遥测即可，省时省力。

测斜读数仪FY-ACT（V1.0）说明书尊敬的用户：您好！感谢您选购本仪器，为了正确使用本仪器，请您仔细阅读说明书。

一、产品介绍：本产品采用进口传感器，其优点是大大增加了测量的精度。

传感器的信号通过特制电缆传输给中心处理器。

中心处理器通过数字采集、识别、分析、计算、合成（微电脑），所以读数仪上能够直接显示角度的偏移（角度），偏移量。

本仪器使用范围（正负30°）精确度（2″），计算值精确到0.001mm。

本产品的中心分析处理、计算器芯片全部采用进口原件、智能化设计。

所以质量稳定、精确度高，使用可靠方便。

测斜电缆：采用特制专用电缆，每0.5m间距有一标识，除传输信号外既是刻度尺还是升降的绳索。

二、工作原理:在岩土工程领域，测斜仪主要用于测量可能产生的不稳固边(滑坡)或施工过程中周围的侧向运动等；监测堤坝、芯墙的稳固性；打桩、钻孔的布置和偏差，以及回填、筑堤和地下储罐中土体的沉陷，测量土体的变化。

所有这些场合，通常需要安装一根测斜管，将其安装在底下的钻孔内。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜管相关的倾斜量的变化。

常规的测斜仪探头有两组滑轮，距离相隔0.5m。

将探头放到测斜管底部并开始读数。

探头每提升0.5m进行读数，直到到达测斜管的顶部，这组读数被称为A+读数（正测）。

把探头从套管中取出，旋转180°重新放入测斜管中。

方法同上，可得到另一组数据A-读数（反侧）。

数据处理时，将上述两组读数（A+、A-）相结合（用一组数据减去另一组数据）从此来消除倾角传感器零飘的影响。

测斜仪探头在竖直位置时读书产生零飘偏差（理想的偏差应是零），而实际上使用探头时，由于传感器的偏差、滑轮的磨损等等传感器有一零飘。

第二次的测斜管观测数据时，当与原始数据相比较时，就可知测斜管的倾斜量变化所引起的位置变化。

倾斜量变化分析的最好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角（θ）与观测的读数据（L）的水平偏移。

XB338 –2型滑动式测斜仪一、用途XB338-2型智能数显滑动式测斜仪是以进口敏感元件为测斜装置，与XB338型智能数显测斜仪表组成测斜系统。

其内部是以伺服（即力平衡式）为基础的测量系统，其特点精度高、稳定性好、分辨率高，广泛用于以观测土石坝、建筑物基坑、堤防、地下建筑工程、岩石边坡港务工程等土体内部的水平位移变化。

是需要观测测量工程中必要的精密测量仪器。

二、主要性能技术指标。

测量范围：0～±53°（与地垂线的夹角）分辩率：0.0004°系统精度: ∠0.1mm/500mm系统总精度：∠±6mm/30m线性：±0.025%(30°以内)重复性：±0.025%导轮间距基准：500mm测杆尺寸：φ30³660mm测杆重量：2.35kg仪表重量：3.8kg（包括可充电电池）电源消耗：200mA（不使用背光灯）可连续使用30小时300mA（使用背光灯）可连续使用16小时数据分组：001-255组断电数据：保存时间10年使用环境：-20℃～60℃抗渗: 300m(全方位防水防震)抗震:20000g(敏感轴方向,其中g为1个单位的重力加速度)三、工作原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。

所在这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内或将管浇筑在混凝土的结构中，也可将管埋在筑堤之中。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。

为了获得安装测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。

常规的测斜探头有两组滑轮，距离相隔0.5米，测试前，先把测管标明方向，测杆标明A+、A-，使计算数据一致。

CX-系列测斜仪说明书CX－系列测斜仪使用说明书一概述CX—系列测斜仪（包含基坑测斜仪CX-3B、CX-3C、CX-3D，剖面沉降仪CX-4B、CX-4C、CX-4D）主要用于测量深基坑、边坡、地基、水平位移以及剖面沉降。
