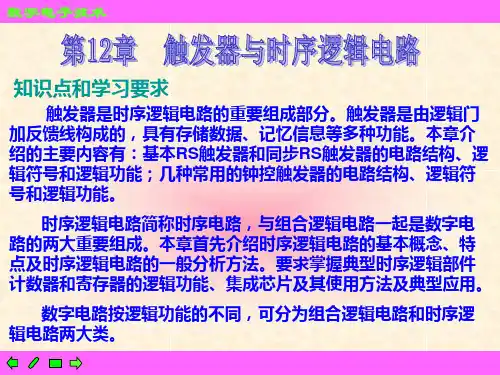

触发器和时序逻辑电路

时序逻辑电路的分类时序逻辑电路是一种能够在特定的时间序列下执行特定操作的电路。

它通常由组合逻辑电路和存储器组成，可以实现复杂的计算和控制功能。

时序逻辑电路按照其实现功能的不同，可以分为以下几类。

一、触发器触发器是最基本的时序逻辑电路之一，它可以存储一个比特位，并且在时钟信号到来时根据输入信号的状态改变输出状态。

常见的触发器有SR触发器、D触发器、JK触发器和T触发器等。

二、计数器计数器是一种能够在特定条件下对输入信号进行计数并输出结果的电路。

它通常由若干个触发器组成，每个触发器都表示一个二进制位。

常见的计数器有同步计数器和异步计数器等。

三、移位寄存器移位寄存器是一种能够将输入信号从一个位置移动到另一个位置并输出结果的电路。

它通常由若干个触发器组成，每个触发器都表示一个二进制位。

常见的移位寄存器有串行入并行出移位寄存器、并行入串行出移位寄存器和并行入并行出移位寄存器等。

四、状态机状态机是一种能够根据输入信号的状态和时钟信号的变化改变输出状态的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的控制功能。

常见的状态机有Moore状态机和Mealy状态机等。

五、定时器定时器是一种能够在特定时间间隔内产生一个脉冲信号或者计数信号的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的定时功能。

常见的定时器有单稳态定时器和多稳态定时器等。

六、脉冲生成器脉冲生成器是一种能够在特定条件下产生一个脉冲信号的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的脉冲生成功能。

常见的脉冲生成器有单稳态脉冲生成器、多稳态脉冲生成器和斯奈德-哈特脉冲生成器等。

七、序列检测电路序列检测电路是一种能够在输入序列中检测出指定模式并输出相应结果的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的序列检测功能。

常见的序列检测电路有Moore序列检测器和Mealy序列检测器等。

八、时钟同步电路时钟同步电路是一种能够将异步输入信号转换为同步输出信号的电路。

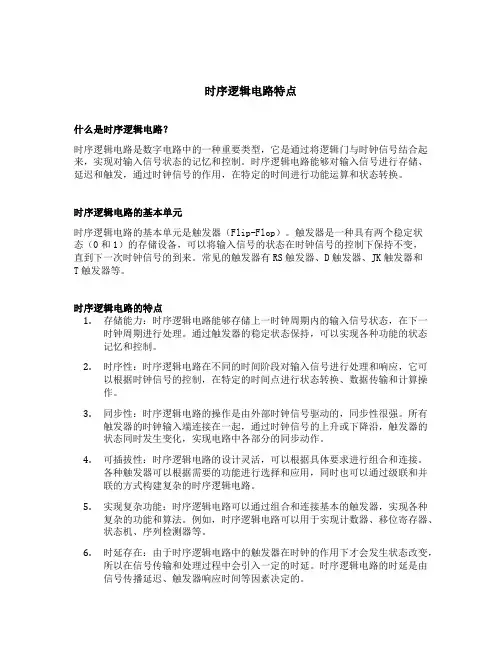

时序逻辑电路特点什么是时序逻辑电路？时序逻辑电路是数字电路中的一种重要类型，它是通过将逻辑门与时钟信号结合起来，实现对输入信号状态的记忆和控制。

时序逻辑电路能够对输入信号进行存储、延迟和触发，通过时钟信号的作用，在特定的时间进行功能运算和状态转换。

时序逻辑电路的基本单元时序逻辑电路的基本单元是触发器（Flip-Flop）。

触发器是一种具有两个稳定状态（0和1）的存储设备，可以将输入信号的状态在时钟信号的控制下保持不变，直到下一次时钟信号的到来。

常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。

时序逻辑电路的特点1.存储能力：时序逻辑电路能够存储上一时钟周期内的输入信号状态，在下一时钟周期进行处理。

通过触发器的稳定状态保持，可以实现各种功能的状态记忆和控制。

2.时序性：时序逻辑电路在不同的时间阶段对输入信号进行处理和响应，它可以根据时钟信号的控制，在特定的时间点进行状态转换、数据传输和计算操作。

3.同步性：时序逻辑电路的操作是由外部时钟信号驱动的，同步性很强。

所有触发器的时钟输入端连接在一起，通过时钟信号的上升或下降沿，触发器的状态同时发生变化，实现电路中各部分的同步动作。

4.可插拔性：时序逻辑电路的设计灵活，可以根据具体要求进行组合和连接。

各种触发器可以根据需要的功能进行选择和应用，同时也可以通过级联和并联的方式构建复杂的时序逻辑电路。

5.实现复杂功能：时序逻辑电路可以通过组合和连接基本的触发器，实现各种复杂的功能和算法。

例如，时序逻辑电路可以用于实现计数器、移位寄存器、状态机、序列检测器等。

6.时延存在：由于时序逻辑电路中的触发器在时钟的作用下才会发生状态改变，所以在信号传输和处理过程中会引入一定的时延。

时序逻辑电路的时延是由信号传播延迟、触发器响应时间等因素决定的。

时序逻辑电路的应用时序逻辑电路广泛应用于各种数字系统和电子设备中，其特点使得它适合处理与时间相关的问题。

以下是一些常见的应用场景：1.计数器：时序逻辑电路可用于实现各种计数器，如二进制计数器、BCD计数器等。

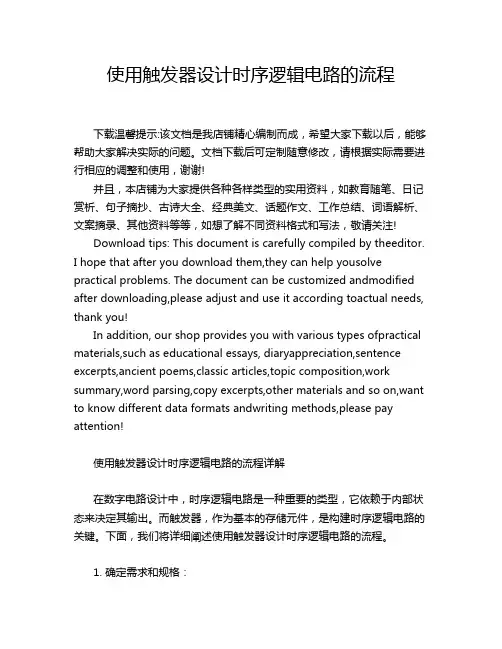

使用触发器设计时序逻辑电路的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!使用触发器设计时序逻辑电路的流程详解在数字电路设计中，时序逻辑电路是一种重要的类型，它依赖于内部状态来决定其输出。

常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。

时序逻辑电路主要应用于计时、控制、存储等领域。

本文将介绍几种常用的时序逻辑电路。

一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。

触发器接受输入信号，并根据输入信号的变化产生对应的输出。

触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。

触发器在存储、计数、控制等方面有广泛的应用。

二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。

时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。

时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。

时序计数器在计时、频率分频、序列生成等方面有广泛的应用。

三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。

它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。

时序比较器通常用于判断两个信号的相等性、大小关系等。

常见的时序比较器有两位比较器、四位比较器等。

四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。

它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。

时序多路选择器常用于多路数据选择、时序控制等方面。

五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。

它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。

时序移位寄存器常用于数据存储、数据传输等方面。

常见的时序移位寄存器有移位寄存器、移位计数器等。

六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。

它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。

状态机常用于序列识别、控制逻辑等方面。

以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。

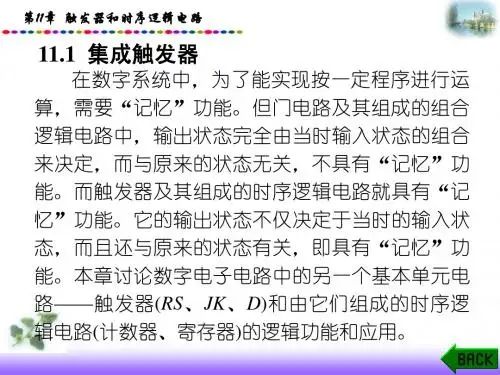

课题十四：【学习内容】触发器按照其稳定工作状态分为多中类型，为了实现一定程序的运算，需要含有记忆功能的元件-触发器，它的输出状态不仅决定于当时的输入状态，而且还与电路的原来工作状态有关。

【学习重点】RS触发器的性质【学习难点】RS触发器的工作波形图RS触发器的“空翻”现象【学习内容】双稳态触发器组合电路和时序电路是数字电路的两大类。

门电路式组合电路的基本单元；触发器是时序电路的基本单元。

触发器按其稳定工作状态可分为双稳定触发器，单稳定触发器，无稳态触发器（多谐振荡器）等。

双稳态触发其按其逻辑功能可分为RS触发器，JK触发器,D触发器和T触发器等；按其结构可分为主从触发器和维持阻塞型触发器等。

基本RS触发器可由两个“与非”门交叉连接而成，如下图所示。

基本RS触发器可由两个“与非”门交叉连接而成，如下图所示。

Q与是基本触发器的输出端，两者的逻辑状态在正常条件下能保持相反。

这种触发器有两种稳定状态：一个状态是Q=1，=0，称为置位状态（“1”态）；另一个状态是Q=0，=1，称为复位状态（“0”态）。

相应的输入端分别称为直接置位端或直接置“1”端（）和直接复位端“0”端（）。

基本RS触发器输出与输入的逻辑关系。

1）=1，=0所谓=1，就是将端保持高电位；而=0，就是在端加一个负脉冲。

设触发器的初始状态为“1”态，即Q=1，=0。

这时“与非”门G2有一个输入端为“0”，其输出端变为“1”；而“与非”门G1的两个输入端全为“1”，其输出端Q变为“0”。

因此，在端加负脉冲后，触发器就由“1”态翻转为“0”态。

如果它的初始态为“0”态，触发器仍保持“0”态不变。

2）=0，=1设触发器的初始状态为“0”态，即Q=0，=1。

这是“与非”门G1有一个输入端为“0”，其输出端Q变为“1”；而“与非”门G2的两个输入端全为“1”，其输出端变为“0”。

因此，在端加负脉冲后，触发器就由“0”态翻转为“1”态。

如果它的初始状态为“1”态，触发器人保持“1”太不变。

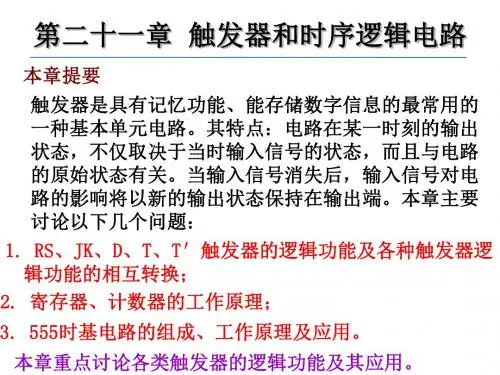

哈尔滨工业大学电工学教研室第22章触发器与时序逻辑电路目录22.1双稳态触发器22.2寄存器22.3计数器22.4单稳态触发器22.5多谐振荡器概述触发器是时序逻辑电路的基本单元组合逻辑电路的输出状态完全由当时的输入变量的组合状态决定，与电路的原状态无关。

时序逻辑电路的输出状态不仅决定于当时的输入状态，而且与电路原来的状态有关，具有记忆功能。

22.1 双稳态触发器稳态触发器、无稳态触发器（多谐振荡器）。

双稳态触发器中又包含RS触发器、JK触发器、D触发器和T触发器等。

1 R S 触发器1.基本RS 触发器&G1&G2由两个与非门交叉连接而成Q QD R DSD S D R 0 11 01 10 01不变不定Q &G1&G2Q QD R DSD D 1Q 0Q ==10101011输出变为：0Q 1Q ==&G1&G2Q Q D R D SD D 00110101输出保持：0Q 1Q ==&G1&G2Q Q D R D S=D,1=R时，触发器原状态若为“0”，D S则新状态为“1”。

若原状态为“1”，则新状态仍为“1”。

即无论原状态如何，基本RS触发器都输出“1”，所谓“置位”状态。

0,1==D D R S 时考虑到电路的对称性，触发器的输出状态应为“0”，即所谓“复位”状态。

D R D S 直接复位端（RESET ）直接置位端（SET ）低电平有效D D 1011101输出保持原状态：0Q 1Q ==0Q 1Q ==&G1&G2Q QDR DSD D 1Q 0Q ==01110110输出保持原状态：1Q 0Q ==&G1&G2Q QDR DS结论时，触发器原状态若为“0”，则新状态为“0”。

若原状态为“1”，则新状态仍为“1”。

即无论原状态如何，基本RS 触发器输出都保持原状态不变。

1,1==D D S R输入R D =0, S D =0时011输出全是1与逻辑功能相矛盾且当同时变为1时，速度快的门输出先变为0，另一个不变。
