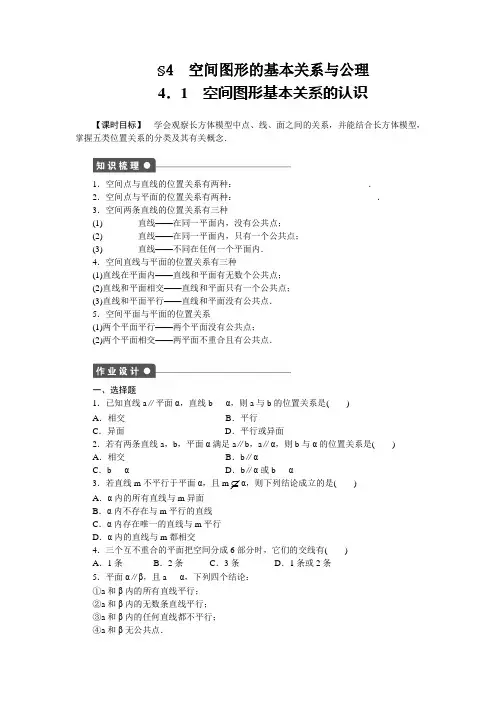

§4 空间图形的基本关系与公理4．1空间图形基本关系的认识【课时目标】学会观察长方体模型中点、线、面之间的关系，并能结合长方体模型，掌握五类位置关系的分类及其有关概念．1．空间点与直线的位置关系有两种：______________________________．2．空间点与平面的位置关系有两种：________________________________．3．空间两条直线的位置关系有三种(1)________直线——在同一平面内，没有公共点；(2)________直线——在同一平面内，只有一个公共点；(3)________直线——不同在任何一个平面内．4．空间直线与平面的位置关系有三种(1)直线在平面内——直线和平面有无数个公共点；(2)直线和平面相交——直线和平面只有一个公共点；(3)直线和平面平行——直线和平面没有公共点．5．空间平面与平面的位置关系(1)两个平面平行——两个平面没有公共点；(2)两个平面相交——两平面不重合且有公共点．一、选择题1．已知直线a∥平面α，直线bα，则a与b的位置关系是()A．相交B．平行C．异面D．平行或异面2．若有两条直线a，b，平面α满足a∥b，a∥α，则b与α的位置关系是()A．相交B．b∥αC．bα D．b∥α或bα3．若直线m不平行于平面α，且m α，则下列结论成立的是()A．α内的所有直线与m异面B．α内不存在与m平行的直线C．α内存在唯一的直线与m平行D．α内的直线与m都相交4．三个互不重合的平面把空间分成6部分时，它们的交线有()A．1条B．2条C．3条D．1条或2条5．平面α∥β，且aα，下列四个结论：①a和β内的所有直线平行；②a和β内的无数条直线平行；③a和β内的任何直线都不平行；④a和β无公共点．其中正确的个数为()A．0 B．1 C．2 D．36．若一直线上有一点在已知平面外，则下列命题正确的是()A．直线上所有的点都在平面外B．直线上有无数多个点都在平面外C．直线上有无数多个点都在平面内D．直线上至少有一个点在平面内二、填空题7．正方体ABCD－A1B1C1D1中，E、F分别为AA1和BB1的中点，则该正方体的六个表面中与EF平行的有______个．8．若a、b是两条异面直线，且a∥平行α，则b与α的位置关系是__________________．9．三个不重合的平面，能把空间分成n部分，则n的所有可能值为______________．三、解答题10．指出图中的图形画法是否正确，如不正确，请改正．(1)如图1，直线a在平面α内．(2)如图2，直线a和平面α相交．(3)如图3，直线a和平面α平行．11．在正方体ABCD－A1B1C1D1中，指出与AB平行的棱、相交的棱、异面的棱．能力提升12．如图所示的是一个正方体表面的一种展开图，图中的四条线段AB、CD、EF、GH 在原正方体中相互异面的有______对．13．如图，平面α、β、γ满足α∥β，α∩γ＝a，β∩γ＝b，判断a与b、a与β的关系并证明你的结论．正方体或长方体是一个特殊的图形，当点、线、面关系比较复杂时，可以寻找正方体或长方体作为载体，将它们置于其中，立体几何的直线与平面的位置关系都可以在这个模型中得到反映．因而人们给它以“百宝箱”之称．§4空间图形的基本关系与公理4．1空间图形基本关系的认识答案知识梳理1．点在直线上和点在直线外2．点在平面内和点在平面外3．(1)平行(2)相交(3)异面作业设计1．D2．D3．B4．D5．C6．B7．38．bα，b∥α或b与α相交9．4,6,7,810．解(1)(2)(3)的图形画法都不正确．正确画法如下图：(1)直线a在平面α内：(2)直线a与平面α相交：(3)直线a与平面α平行：11．解如图所示．与AB平行的棱CD，A1B1，C1D1；与AB相交的棱A1A，B1B，AD，BC；与AB异面的棱为棱A1D1，B1C1，D1D，C1C．12．3解析将正方体恢复后，由图观察即可得．即为EF，GH；CD，AB；AB，GH．13．解由α∩γ＝a知aα且aγ，由β∩γ＝b知bβ且bγ，∵α∥β，aα，bβ，∴a、b无公共点．又∵aγ且bγ，∴a∥b．∵α∥β，∴α与β无公共点，又aα，∴a与β无公共点，∴a∥β．4．2空间图形的公理(一)【课时目标】掌握文字、符号、图形语言之间的转化，理解公理1、公理2、公理3，并能运用它们解决点共线、线共面、线共点等问题．1．公理1：如果一条直线上的________在一个平面内，那么这条直线上所有的点都在这个平面内(即直线在平面内)．符号：A∈l，B∈l，且A∈α，B∈α⇒lα．2．公理2：经过________________________的三点，____________一个平面(即可以确定一个平面)．3．公理3：如果两个不重合的平面有________公共点，那么它们有且只有________通过这个点的公共直线．符号：P∈α，且P∈β⇒α∩β＝l，且P∈l．4．用符号语言表示下列语句：(1)点A在平面α内但在平面β外：________________________________________________________________________．(2)直线l经过面α内一点A，α外一点B：________________．(3)直线l在面α内也在面β内：____________．(4)平面α内的两条直线m、n相交于A：________________________________________________________________________．一、选择题1．两平面重合的条件是()A．有两个公共点B．有无数个公共点C．有不共线的三个公共点D．有一条公共直线2．若点M在直线b上，b在平面β内，则M、b、β之间的关系可记作()A．M∈b∈βB．M∈bβC．M bβD．M b∈β3．已知平面α与平面β、γ都相交，则这三个平面可能的交线有()A．1条或2条B．2条或3条C．1条或3条D．1条或2条或3条4．已知α、β为平面，A、B、M、N为点，a为直线，下列推理错误的是()A．A∈a，A∈β，B∈a，B∈β⇒aβB．M∈α，M∈β，N∈α，N∈β⇒α∩β＝MNC．A∈α，A∈β⇒α∩β＝AD．A、B、M∈α，A、B、M∈β，且A、B、M不共线⇒α、β重合5．空间中可以确定一个平面的条件是()A．两条直线B．一点和一直线C．一个三角形D．三个点6．空间有四个点，如果其中任意三个点不共线，则经过其中三个点的平面有() A．2个或3个B．4个或3个C．1个或3个D．1个或4个二、填空题7．把下列符号叙述所对应的图形(如图)的序号填在题后横线上．(1)A∉α，aα________．(2)α∩β＝a，P∉α且P∉β________．(3)a⊆α，a∩α＝A________．(4)α∩β＝a，α∩γ＝c，β∩γ＝b，a∩b∩c＝O________．8．已知α∩β＝m，aα，bβ，a∩b＝A，则直线m与A的位置关系用集合符号表示为________．9．下列四个命题：①两个相交平面有不在同一直线上的三个公共点；②经过空间任意三点有且只有一个平面；③过两平行直线有且只有一个平面；④在空间两两相交的三条直线必共面．其中正确命题的序号是________．三、解答题10．如图，直角梯形ABDC中，AB∥CD，AB>CD，S是直角梯形ABDC所在平面外一点，画出平面SBD和平面SAC的交线，并说明理由．11．如图所示，四边形ABCD中，已知AB∥CD，AB，BC，DC，AD(或延长线)分别与平面α相交于E，F，G，H，求证：E，F，G，H必在同一直线上．能力提升12．若空间中三个平面两两相交于三条直线，这三条直线两两不平行，求证此三条直线必相交于一点．13．如图，在正方体ABCD－A1B1C1D1中，对角线A1C与平面BDC1交于点O，AC、BD交于点M，E为AB的中点，F为AA1的中点．求证：(1)C1、O、M三点共线；(2)E、C、D1、F四点共面；(3)CE、D1F、DA三线共点．1．证明几点共线的方法：先考虑两个平面的交线，再证有关的点都是这两个平面的公共点．或先由某两点作一直线，再证明其他点也在这条直线上．2．证明点线共面的方法：先由有关元素确定一个基本平面，再证其他的点(或线)在这个平面内；或先由部分点线确定平面，再由其他点线确定平面，然后证明这些平面重合．注意对诸如“两平行直线确定一个平面”等依据的证明、记忆与运用．3．证明几线共点的方法：先证两线共点，再证这个点在其他直线上，而“其他”直线往往归结为平面与平面的交线．4．2空间图形的公理(一) 答案知识梳理1．两点2．不在同一条直线上有且只有3．一个一条4．(1)A∈α，A∉β(2)A∈α，B∉α且A∈l，B∈l(3)lα且lβ(4)mα，nα且m∩n＝A作业设计1．C2．B3．D4．C5．C6．D7．(1)C(2)D(3)A(4)B8．A∈m解析因为α∩β＝m，A∈aα，所以A∈α，同理A∈β，故A在α与β的交线m上．9．③10．解由题意知，点S是平面SBD和平面SAC的一个公共点，即点S在交线上，由于AB>CD，则分别延长AC和BD交于点E，如图所示．∵E∈AC，AC平面SAC，∴E∈平面SAC．同理，可证E∈平面SBD．∴点E在平面SBD和平面SAC的交线上，连接SE，直线SE是平面SBD和平面SAC的交线．11．证明因为AB∥CD，所以AB，CD确定平面AC，AD∩α＝H，因为H∈平面AC，H∈α，由公理3可知，H必在平面AC与平面α的交线上．同理F、G、E都在平面AC 与平面α的交线上，因此E ，F ，G ，H 必在同一直线上．12．证明∵l 1β，l 2β，l 1l 2，∴l 1∩l 2交于一点，记交点为P ． ∵P ∈l 1β，P ∈l 2γ，∴P ∈β∩γ＝l 3， ∴l 1，l 2，l 3交于一点．13．证明 (1)∵C 1、O 、M ∈平面BDC 1，又C 1、O 、M ∈平面A 1ACC 1，由公理3知，点C 1、O 、M 在平面BDC 1与平面A 1ACC 1的交线上，∴C 1、O 、M 三点共线．(2)∵E ，F 分别是AB ，A 1A 的中点， ∴EF ∥A 1B ．∵A 1B ∥CD 1，∴EF ∥CD 1． ∴E 、C 、D 1、F 四点共面．(3)由(2)可知：四点E 、C 、D 1、F 共面．又∵EF ＝12A 1B ＝12D 1C ．∴D 1F ，CE 为相交直线，记交点为P ． 则P ∈D 1F 平面ADD 1A 1， P ∈CE平面ADCB ．∴P ∈平面ADD 1A 1∩平面ADCB ＝AD ． ∴CE 、D 1F 、DA 三线共点．4．2 空间图形的公理(二)【课时目标】 1．理解异面直线所成角的定义；2．能用公理4及定理解决一些简单的相关问题．1．公理4：平行于同一条直线的两条直线________．2．定理：空间中，如果两个角的两边分别对应________，那么这两个角________或________．3．异面直线所成的角：直线a ，b 是异面直线，经过空间任一点O ，作直线a ′，b ′，使a ′∥a ，b ′∥b ，我们把a ′与b ′所成的____________叫做异面直线a 与b 所成的角．如果两条直线所成的角是________，那么我们就说这两条异面直线互相垂直，两条异面直线所成的角的取值范围是____________．一、选择题1．若a 和b 是异面直线，b 和c 是异面直线，则a 和c 的位置关系是( ) A ．异面或平行 B ．异面或相交C ．异面D ．相交、平行或异面 2．分别和两条异面直线平行的两条直线的位置关系是( ) A ．一定平行 B ．一定相交 C ．一定异面 D ．相交或异面3．若∠AOB ＝∠A 1O 1B 1，且OA ∥O 1A 1，OA 与O 1A 1的方向相同，则下列结论中正确的是( )A ．OB ∥O 1B 1且方向相同 B ．OB ∥O 1B 1C ．OB 与O 1B 1不平行D ．OB 与O 1B 1不一定平行 4．给出下列四个命题：①垂直于同一直线的两条直线互相平行； ②平行于同一直线的两直线平行；③若直线a ，b ，c 满足a ∥b ，b ⊥c ，则a ⊥c ；④若直线l 1，l 2是异面直线，则与l 1，l 2都相交的两条直线是异面直线． 其中假命题的个数是( )A ．1B ．2C ．3D ．45．如图所示，已知三棱锥A －BCD 中，M 、N 分别为AB 、CD 的中点，则下列结论正确的是( )A ．MN ≥12(AC ＋BD)B ．MN ≤12(AC ＋BD)C ．MN ＝12(AC ＋BD)D ．MN<12(AC ＋BD)二、填空题6．空间两个角α、β，且α与β的两边对应平行且α＝60°，则β为________． 7．已知正方体ABCD —A ′B ′C ′D ′中： (1)BC ′与CD ′所成的角为________； (2)AD 与BC ′所成的角为________．8．一个正方体纸盒展开后如图所示，在原正方体纸盒中有如下结论：①AB⊥EF；②AB与CM所成的角为60°；③EF与MN是异面直线；④MN∥CD．以上结论中正确结论的序号为________．三、解答题9．已知棱长为a的正方体ABCD－A1B1C1D1中，M，N分别是棱CD、AD的中点．求证：(1)四边形MNA1C1是梯形；(2)∠DNM＝∠D1A1C1．10．如图所示，在空间四边形ABCD中，AB＝CD且AB与CD所成的角为30°，E、F 分别是BC、AD的中点，求EF与AB所成角的大小．能力提升11．如图所示，G、H、M、N分别是正三棱柱的顶点或所在棱的中点，则表示直线GH，MN是异面直线的图形有________(填序号)．12．如图所示，正方体AC1中，E、F分别是面A1B1C1D1和AA1D1D的中心，则EF和CD所成的角是()A．60°B．45°C．30°D．90°在研究异面直线所成角的大小时，通常把两条异面直线所成的角转化为两条相交直线所成的角．将空间问题向平面问题转化，这是我们学习立体几何的一条重要的思维途径．需要强调的是，两条异面直线所成角的范围为(0°，90°作业设计1．D2．D3．D4．B5．D6．60°或120°7．(1)60°(2)45°解析连接BA ′，则BA ′∥CD ′，连接A ′C ′，则∠A ′BC ′就是BC ′与CD ′所成的角．由△A ′BC ′为正三角形， 知∠A ′BC ′＝60°，由AD ∥BC ，知AD 与BC ′所成的角就是∠C ′BC ． 易知∠C ′BC ＝45°． 8．①③解析 把正方体平面展开图还原到原来的正方体，如图所示，AB ⊥EF ，EF 与MN 是异面直线，AB ∥CM ，MN ⊥CD ，只有①③正确．9．证明 (1)如图，连接AC ， 在△ACD 中，∵M 、N 分别是CD 、AD 的中点， ∴MN 是三角形的中位线，∴MN ∥AC ，MN ＝12AC ．由正方体的性质得：AC ∥A 1C 1，AC ＝A 1C 1．∴MN ∥A 1C 1，且MN ＝12A 1C 1，即MN ≠A 1C 1，∴四边形MNA 1C 1是梯形． (2)由(1)可知MN ∥A 1C 1， 又因为ND ∥A 1D 1，∴∠DNM 与∠D 1A 1C 1相等或互补．而∠DNM 与∠D 1A 1C 1均是直角三角形的锐角， ∴∠DNM ＝∠D 1A 1C 1．10．解取AC的中点G，连接EG、FG，则EG∥AB，GF∥CD，且由AB＝CD知EG＝FG，∴∠GEF(或它的补角)为EF与AB所成的角，∠EGF(或它的补角)为AB与CD所成的角．∵AB与CD所成的角为30°，∴∠EGF＝30°或150°．由EG＝FG知△EFG为等腰三角形，当∠EGF＝30°时，∠GEF＝75°；当∠EGF＝150°时，∠GEF＝15°．故EF与AB所成的角为15°或75°．11．②④解析①中HG∥MN．③中GM∥HN且GM≠HN，∴HG、MN必相交．12．B。
