离子阱类质谱仪的基本工作原理

离子阱质谱仪中的扫描
离子阱质谱仪通常由三个电极构成，驱动电极、辅助电极和探测电极。

其中，驱动电极和辅助电极可以通过改变电场的频率和幅度来实现离子的扫描。

在离子阱质谱仪中，有两种常见的扫描模式，质谱扫描和离子电荷扫描。

1. 质谱扫描（Mass Scan），在质谱扫描模式下，离子阱的电场频率会在一定范围内变化，使得不同质荷比的离子能够被激发和检测。

这样可以获取到离子的质量谱图，从而确定样品中的化合物的质量及其相对丰度。

2. 离子电荷扫描（Ion Charge Scan），在离子电荷扫描模式下，离子阱的电场幅度会在一定范围内变化，使得不同电荷状态的离子能够被激发和检测。

这样可以确定离子的电荷状态及其相对丰度，从而推断样品中的化合物的结构和组成。

此外，还有一些特殊的扫描模式，如离子陷阱质谱仪中的离子碰撞诱导解离（CID）扫描和多级质谱（MSn）扫描等。

这些扫描模
式可以进一步提高质谱仪的分析能力，实现更加精确的离子分析和结构鉴定。

总的来说，离子阱质谱仪中的扫描是通过改变电场的频率和幅度，使得离子在离子阱内进行选择性激发、分离和检测的过程。

不同的扫描模式可以获取到不同的质谱信息，从而实现对样品的分析和鉴定。

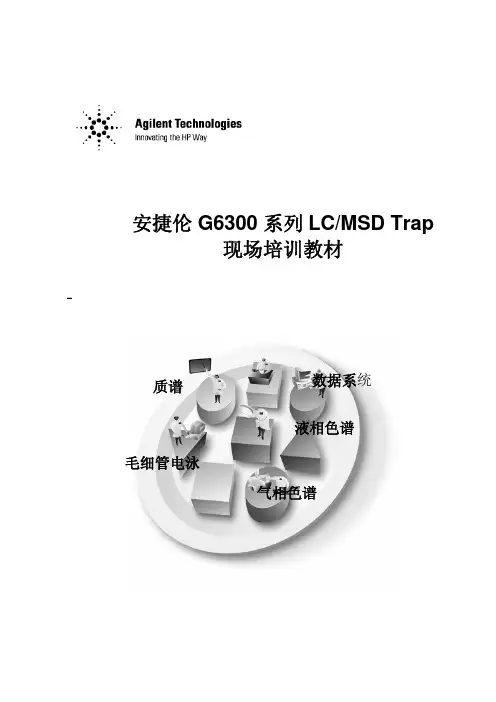

=安捷伦 G6300 系列LC/MSD Trap现场培训教材质谱数据系统毛细管电泳液相色谱气相色谱注意包含在该文件中的信息将可能在未通知的情况下改变。

安捷伦科技有限公司不对与该材料有关的任何活动做担保。

这些活动包括但不仅限于为了某特殊目的而进行的销售和适应性。

安捷伦科技有限公司将不会对包含在材料里的与装备，表现和材料使用有关的错误或导致的损失负责。

这份文件中的任何部分都不得拷贝或复制或未经安捷伦科技公司的预先允许进行翻译。

安捷伦科技有限公司售后服务电话：800-8203278手机用户：400-8203278中文网站：/chem/cn2007年6月G6300A 系列离子阱软件概述以及开机关机操作仪器硬件概述1.1典型配置1.2仪器原理简介1.2.1离子阱的主体包含一个环电极和两个端电极，环电极和端电极都是绕Z轴旋转的双曲面，并满足r20=2Z20（ r0为环形电极的最小半径，Z0为两个端电极间的最短距离）。

射频电压V rf加在环电极上，两个端电极都处于零电位。

1.2.2与四极杆分析器类似，离子在离子阱内的运动遵循马修方程，也有类似四极杆分析器的稳定图。

在稳定区内的离子，轨道振幅保持一定大小，可以长时间留在阱内，不稳定区的离子振幅很快增长，撞击到电极而消失。

离子阱的操作只有射频RF电压，没有直流DC电压，因此离子阱的操作只对应于稳定图上的X轴。

对于一定质量的离子，在一定V rf下，不同质量数的离子按照m/z由小到大在稳定图的X轴上自右向左排列。

当射频电压从小到大扫描时，排在稳定图上的离子自左向右移动，振幅逐渐加大，依次到达稳定图右边界，从离子阱中抛出，经过高能打拿极然后由电子倍增器检测。

1.3仪器硬件概述1.3.1离子源1.3.2离子源原理1.3.3仪器构造-示意图1.3.4 仪器构造-实物离子阱整体离子阱分解图1.3.5 LC-MSD Trap 的典型操作模式（以MS2为例）：首先样品组分通过LC 进行分离，然后通过大气压电离源电离产生离子，离子阱在电场作用下，通过离子电荷控制（ICC ）在阱中进行离子累积存储一定数量的离子，然后通过扫描隔离掉低于目标离子质量数的离子，通过在端电极上施加附加电场排除掉阱中高于目标质量数的离子，这个过程为Isolation ，接下来通过在端电极上施加特定离子的共振波形，使其与He 碰撞导致离子内能增加而使离子碎裂，此过程称之为Fragmenation 或CID ，最后在离子阱上扫描Rf 电压得到二级质谱。

离子阱质谱的原理与应用离子阱质谱是一种分析化学技术，广泛应用于药物研发、环境监测、生物医学和材料科学等领域，具有高灵敏度、高分辨率、高选择性和高准确性等特点。

本文将介绍离子阱质谱的基本原理、仪器结构、质谱图解析和应用实例，以便读者了解离子阱质谱的基本知识和实际应用。

一、基本原理离子阱质谱的基本原理是利用质谱法将化合物分离和检测。

其基本流程是将样品分子在真空条件下电离为离子，然后用电场将离子加速到高速，再将其分离为不同质荷比的离子，最后将它们逐一检测，形成质谱图。

离子阱质谱是基于保持离子在三维电场（一个交变和两个直流）中往返运动的圆柱形离子阱专利技术开发而成，以保持离子在三维电场中往返运动并用射频电场稳定离子运动的方式，有效避免了离子在质谱内部的其他组件中打开。

这种技术被称为“恶魔组合”，也被称为“保护电位”。

恶魔组合可用于分析多种离子，包括蛋白质分子、药物分子、有机化合物和无机化合物等，从而为分析化学和生命科学领域提供了高灵敏度和高分辨率的解决方案。

二、仪器结构离子阱质谱的仪器结构由样品进样系统、离子源、质谱区、检测器、和数据处理系统等部分组成。

离子源通常由电离器、加速器和导向系统等组成，可以将样品分子转化为离子，如常见的有电子轰击、化学电离、电喷雾、飞行时间和四极杆电压等方法。

质谱区由三个组成部分组成：1）一个射频电极、它的排列方向垂直于离子阱轴的周向；2）两个等离子点电极，它们在轴向排列并沿离子阱的轴对称；和3）恶魔组合的减速电子，它们沿离子阱轴方向射入，以便减慢无序运动的离子并使其稳定的运动。

三、质谱图解析离子阱质谱图是通过检测离子在离子阱内的运动而得到的。

质谱图具有丰富的信息，可以通过分析质谱图来确定样品的组成和结构。

根据质荷比的不同，质谱图可以分为飞行时间质谱图（TOF）和质谱分析图（MS/MS）。

TOF质谱图基于离子飞行时间与质谷之间的关系，可以确定样品分子的分子量和碎片结构。

MS/MS质谱图是基于开裂离子的分子离解，并通过发射碎片离子的质谱图来推断分子结构和配对分子。

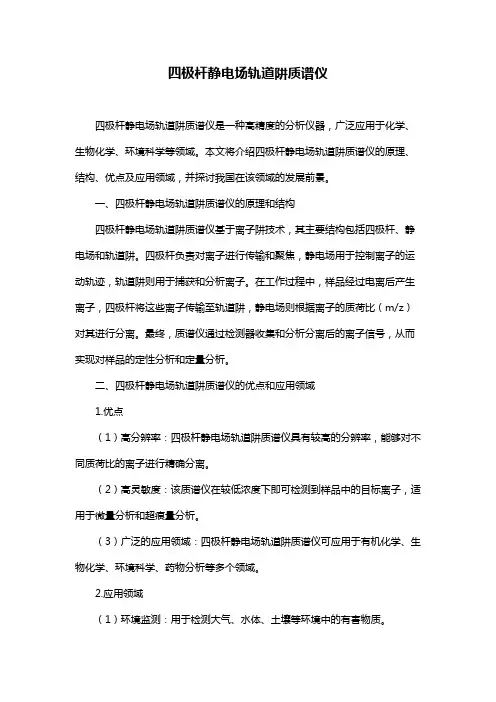

四极杆静电场轨道阱质谱仪四极杆静电场轨道阱质谱仪是一种高精度的分析仪器，广泛应用于化学、生物化学、环境科学等领域。

本文将介绍四极杆静电场轨道阱质谱仪的原理、结构、优点及应用领域，并探讨我国在该领域的发展前景。

一、四极杆静电场轨道阱质谱仪的原理和结构四极杆静电场轨道阱质谱仪基于离子阱技术，其主要结构包括四极杆、静电场和轨道阱。

四极杆负责对离子进行传输和聚焦，静电场用于控制离子的运动轨迹，轨道阱则用于捕获和分析离子。

在工作过程中，样品经过电离后产生离子，四极杆将这些离子传输至轨道阱，静电场则根据离子的质荷比（m/z）对其进行分离。

最终，质谱仪通过检测器收集和分析分离后的离子信号，从而实现对样品的定性分析和定量分析。

二、四极杆静电场轨道阱质谱仪的优点和应用领域1.优点（1）高分辨率：四极杆静电场轨道阱质谱仪具有较高的分辨率，能够对不同质荷比的离子进行精确分离。

（2）高灵敏度：该质谱仪在较低浓度下即可检测到样品中的目标离子，适用于微量分析和超痕量分析。

（3）广泛的应用领域：四极杆静电场轨道阱质谱仪可应用于有机化学、生物化学、环境科学、药物分析等多个领域。

2.应用领域（1）环境监测：用于检测大气、水体、土壤等环境中的有害物质。

（2）药物分析：用于药物研发、生产和临床检验等方面的分析检测。

（3）生物化学：用于蛋白质组学、代谢组学等研究领域的离子分析。

（4）食品安全：用于检测食品中的农药残留、添加剂、重金属等成分。

三、四极杆静电场轨道阱质谱仪在我国的发展前景近年来，随着国家对科技创新的重视和投入，我国四极杆静电场轨道阱质谱仪的研究和应用取得了显著成果。

在未来，我国四极杆静电场轨道阱质谱仪的发展前景广阔，有望在以下方面取得突破：1.提高分辨率和技术指标：通过优化仪器设计和改进检测方法，提高质谱仪的分辨率和灵敏度。

2.扩大应用领域：研发针对不同领域的专用四极杆静电场轨道阱质谱仪，满足更多行业的需求。

3.仪器小型化和便携化：通过技术创新，实现四极杆静电场轨道阱质谱仪的小型化和便携化，方便现场快速检测。

离子阱类质谱仪的基本工作原理离子阱类质谱仪（ion trap mass spectrometer）是一种广泛应用于科学研究和工业应用中的质谱仪。

它通过将带电粒子困在一个电场中，通过控制电场参数，可以使得不同质量的离子在电场中稳定悬浮或循环运动。

该质谱仪具有以下特点：高分辨率、高灵敏度、相对简单的电子支持底座、易于控制、可进行多次扫描等。

1.离子产生：样品经过电离过程，可以通过电子轰击、光子电离、化学电离等方式将分子中的一个或多个电子剥离，形成带电离子。

常用的离子阱类质谱仪有电子轰击离子源、化学电离源、光解电离源等。

2.离子注入：离子生成后，通过引入与分析区连接的离子注入孔口将离子注入分析区（离子阱）内。

注入方法通常有直接注入和时间聚焦注入两种方式。

直接注入通过电场作用将离子注入到分析区，时间聚焦注入则利用离子的动能和速度分布差异，通过调整时序来选择只有特定方向和速率的离子被注入。

3. 离子控制：离子进入离子阱后，通过调整电场控制参数，使得离子在分析区内作稳定运动，常见的离子阱类型有线性离子阱（linear ion trap）和三维离子阱（3D ion trap）。

线性离子阱是由两个平行的极板和一个夹持离子的圆柱形电极构成，通过调整极板电压和夹持电势，使得离子在轴向上做一维运动，产生稳定的轨道；三维离子阱则引入了额外的射频电场，使得离子在径向上也进行稳定的悬浮旋转运动。

4.离子激发：离子在离子阱内运动时，可以通过外加电场、光子激发或碰撞等方式，对其进行激发，使得离子达到能级跃迁。

激发过程可以产生对应于激发态的离子信号，从而间接地确认样品中其中一种化合物的存在。

5.质谱检测：离子阱类质谱仪的检测采用非破坏性检测方式，通过监测离子在离子阱内运动的轨迹和特性来获得离子的质荷比和数量信息。

常见的检测方法有周转时间法、振荡电子法等。

利用这些技术，可实现离子的质量分离、质荷比测量、质谱图谱等信息的获取。

总的来说，离子阱类质谱仪通过控制离子的运动轨迹和电场参数，使得离子在离子阱内稳定悬浮或循环运动，从而实现离子的分离、激发和检测。

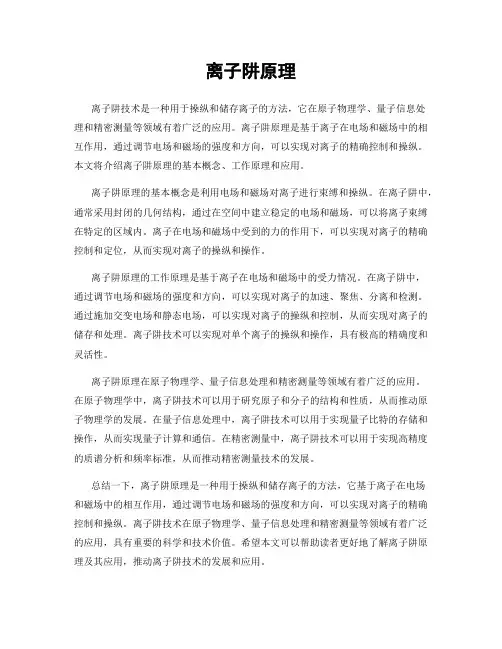

离子阱原理离子阱技术是一种用于操纵和储存离子的方法，它在原子物理学、量子信息处理和精密测量等领域有着广泛的应用。

离子阱原理是基于离子在电场和磁场中的相互作用，通过调节电场和磁场的强度和方向，可以实现对离子的精确控制和操纵。

本文将介绍离子阱原理的基本概念、工作原理和应用。

离子阱原理的基本概念是利用电场和磁场对离子进行束缚和操纵。

在离子阱中，通常采用封闭的几何结构，通过在空间中建立稳定的电场和磁场，可以将离子束缚在特定的区域内。

离子在电场和磁场中受到的力的作用下，可以实现对离子的精确控制和定位，从而实现对离子的操纵和操作。

离子阱原理的工作原理是基于离子在电场和磁场中的受力情况。

在离子阱中，通过调节电场和磁场的强度和方向，可以实现对离子的加速、聚焦、分离和检测。

通过施加交变电场和静态电场，可以实现对离子的操纵和控制，从而实现对离子的储存和处理。

离子阱技术可以实现对单个离子的操纵和操作，具有极高的精确度和灵活性。

离子阱原理在原子物理学、量子信息处理和精密测量等领域有着广泛的应用。

在原子物理学中，离子阱技术可以用于研究原子和分子的结构和性质，从而推动原子物理学的发展。

在量子信息处理中，离子阱技术可以用于实现量子比特的存储和操作，从而实现量子计算和通信。

在精密测量中，离子阱技术可以用于实现高精度的质谱分析和频率标准，从而推动精密测量技术的发展。

总结一下，离子阱原理是一种用于操纵和储存离子的方法，它基于离子在电场和磁场中的相互作用，通过调节电场和磁场的强度和方向，可以实现对离子的精确控制和操纵。

离子阱技术在原子物理学、量子信息处理和精密测量等领域有着广泛的应用，具有重要的科学和技术价值。

希望本文可以帮助读者更好地了解离子阱原理及其应用，推动离子阱技术的发展和应用。

质谱仪各种质量分析器的工作原理2015-4-30 16:37:43 来源: 互联网上一篇| 下一篇53899收藏到BLOG质谱的基本原理是使试样中各组分在离子源中发生电离，天生不同荷质比的带正电荷的离子，经加速电场的作用，形成离子束，进进质量分析器。

在质量分析器中，再利用电场和磁场使发生相反的速度色散，将它们分别聚焦而得到质谱图，从而确定其质量。

质量分析器将带电离子根据其质荷比加以分离，用于纪录各种离子的质量数和丰度。

质量分析器的两个主要技术参数是所能测定的质荷比的范围（质量范围）和分辨率。

质谱仪不同的质量分析器有着不同的功能，这三张图将让你秒懂质谱仪各类质量分析器的工作原理。

三重四极杆（Triple Quadrupole）全扫描用于检测离子源产生的离子流中，各种离子的m/z和强度。

从全扫描得到的信息可以知道目前色谱中的组分状态。

这时对简单的成份可以直接定量；对于复杂的成分可以做进一步的分析。

由于ESI离子源能够产生许多m/z大于3000的离子，但是三重四极杆的m/z上限一般达不到3000，所以并不是所有离子都被检测出来。

在仪器内部，可以使用Q1或者Q3做全扫描，两者的差别是混合离子的离子束是否通过了碰撞室Q2。

如果使用Q3作为扫描，离子会在Q1、Q2中损失一部分，灵敏度会有一些下降。

通常Q3扫描只是用来标定Q3的质量轴的。

不过我们倒是经常使用Q3做全扫描，因为我们需要把Q1开到高分辨模式，Q3开到Unit，Q3的灵敏度反而高一些。

离子阱（Ion trap）离子阱由一对环形电极（ring electrod）和两个呈双曲面形的端盖电极（end cap electrode）组成。

在环形电极上加射频电压或再加直流电压，上下两个端盖电极接地。

逐渐增大射频电压的最高值，离子进入不稳定区，由端盖极上的小孔排出。

因此，当射频电压的最高值逐渐增高时，质荷比从小到大的离子逐次排除并被记录而获得质谱图。

离子阱质谱可以很方便地进行多级质谱分析，对于物质结构的鉴定非常有用。

质谱仪的工作原理质谱仪是一种用于分析化合物的仪器，它通过将化合物转化为离子，并根据离子的质量-电荷比进行分离和检测，从而得到化合物的质谱图谱。

质谱仪的工作原理主要包括样品的离子化、离子的分离和检测三个步骤。

首先，样品需要被离子化。

这一步通常通过不同的方法实现，比如电子轰击离子化、化学离子化或者光解离子化。

其中，电子轰击离子化是最常用的方法之一。

在电子轰击离子化中，样品被暴露在高能电子束下，电子的能量足以将样品中的分子转化为离子。

这样就得到了带电的离子化样品。

接下来，离子需要被分离。

这一步通常是通过质谱仪中的质量分析器来实现的。

质量分析器的作用是根据离子的质量-电荷比进行分离。

其中，最常用的质量分析器包括飞行时间质谱仪、离子阱质谱仪和四极杆质谱仪。

不同的质量分析器有不同的分离原理，但它们的共同目标都是将不同质量-电荷比的离子进行分离，以便后续的检测和分析。

最后，分离后的离子需要被检测。

这一步通常是通过检测器来实现的。

检测器的作用是将分离后的离子转化为电信号，并将这些信号转化为质谱图谱。

常见的检测器包括离子多重检测器、光电子倍增管和电子捕获检测器等。

这些检测器能够将离子的信号放大并转化为可读的质谱图谱，从而为后续的分析提供数据支持。

总的来说，质谱仪的工作原理是将样品离子化、分离和检测，通过这三个步骤得到化合物的质谱图谱。

质谱仪在分析化合物中起着至关重要的作用，广泛应用于化学、生物、药物等领域。

通过了解质谱仪的工作原理，我们可以更好地理解它的应用和意义，为化学分析提供更准确的数据支持。

离子阱质谱
离子阱质谱（ion trap mass spectrometer，ITMS）是一种特别的质谱仪，它可以被用于显示出更多种类更敏感的特性，并且能够实现质谱的绝对定性。

离子阱质谱的基本工作原理就是使用离子阱及使用电场对离子进行相对定性的控制。

离子阱就像一个金属管，当将质子或离子注入离子阱时，会在离子阱内反复发生运动，同时就会形成定性的形成，然后使用特定电场会把它们控制在一定状态，此时如果想要测量每种离子的相对质量，就要使用电压，通过特定的电压有效的可以从离子阱中选择出一定离子。

离子阱质谱仪的重要特点是质量跟踪的灵敏度较高，不仅能够提供良好的定性效果，而且能够实现各种质量的相对定性。

另外，它还能够解决低激发能力的物质分析问题，基于这一点，离子阱质谱仪也可以用于基因组学、核酸学、蛋白质组学等研究。

此外，该仪器还可以用于生物样品的分析，包括小分子杂质等，它也可以用于环境分析，可以实现自动、快速分析。

综上所述，离子阱质谱仪是一种重要的化学分析仪器，它具有质量测定的灵敏度高、具有多种特性定性的能力、可以用于多种研究、可以进行生物分析及环境分析等特点，是非常实用的分析仪器。

新型离子阱质谱仪原理与应用研究随着科学技术的进步，离子阱质谱仪已成为分析化学领域中重要的手段之一。

尤其是近年来出现的新型离子阱质谱仪，其原理和应用更加先进和广泛。

本文将重点介绍新型离子阱质谱仪的原理及其应用研究。

一、新型离子阱质谱仪的原理新型离子阱质谱仪与传统质谱仪相比，主要在于其离子阱的构造和运作原理。

离子阱质谱仪通常由三个部分构成：离子源、质谱分析器和检测器。

离子源主要是将待测样品转化为带电离子，质谱分析器则是对带电离子进行分析，检测器则是将分析结果转化为电信号。

离子阱质谱仪的离子源通常采用电离源，将待测样品转化为带电离子。

带电离子会经过质谱分析器，并在离子阱中运动。

离子阱通常由四个杆子组成，其中两个为射频电极，另外两个为直流电极。

在离子阱中，带电离子会通过射频电场和直流电场的作用，形成一定的运动轨迹和稳定轨道。

离子阱中的离子分为两类：载荷数不同的正离子和负离子。

正离子和负离子在离子阱中具有相反的电荷，因此在不同的电场作用下，它们的运动轨迹也会不同。

通过改变离子阱中的电场，可以控制正离子和负离子的运动轨迹和位置，因此可以进行精确的质谱分析。

二、新型离子阱质谱仪的应用研究新型离子阱质谱仪具有分析灵敏度高、分辨率高、检测范围广等优点，在许多领域中得到了广泛的应用。

1. 生物医药领域新型离子阱质谱仪在生物医药领域中的应用主要集中在小分子药物代谢物和生物大分子的分析。

通过离子阱质谱仪分析样品中所含药物代谢物的种类和含量，可以在药物开发中发挥重要作用。

同时，离子阱质谱仪可以高效地分析蛋白质、肽和核酸等生物大分子，在生物医药研究中发挥重要作用。

2. 环境监测领域新型离子阱质谱仪在环境监测领域中主要应用于大气污染、土壤污染和水体污染的分析。

通过分析污染物的组成和含量，可以对环境污染情况进行快速诊断和监测。

同时，离子阱质谱仪还可以用于分析工业废水和废气中的有害物质，从而对环境保护做出贡献。

3. 食品安全领域新型离子阱质谱仪在食品安全领域中主要应用于食品添加剂和农药残留的分析。

离子阱-飞行时间质谱
离子阱-飞行时间质谱（Ion trap - Time-of-flight mass spectrometry）是一种高性
能的质谱分析方法。

离子阱-飞行时间质谱的基本原理是，将待分析物质离子化，使之成为带电粒子，再通过离子阱对离子进行筛选和选集，将特定质荷比（m/z）的粒子抽出，送
入飞行时间质谱进行分析。

离子阱-飞行时间质谱具有分辨率高、灵敏度高、能够在大范围内测量、多重
离子侦测等优点，广泛应用于生物医药、环境保护、化学分析等领域。

在生物医药中，离子阱-飞行时间质谱主要用于蛋白质组学、代谢组学等分析；在环境保护中，离子阱-飞行时间质谱主要用于大气污染物监测；在化学分析中，离子阱-飞行时间
质谱主要用于有机物质分析等。

离子阱-飞行时间质谱的发展历程中，不断出现新的技术和装置，进一步提高
了质谱技术的分辨率和灵敏度。

例如，多级串联质谱技术（MS/MS）和电喷雾离
子源（ESI）等技术的应用，使得离子阱-飞行时间质谱在不同领域的应用得到了更加广泛的推广和应用。

质谱分析法的基本原理
质谱分析是一种常用的分析手段，通过对化合物进行离子化、分离和检测，进而确定化合物的结构和组成。

它的基本原理可以简单描述为下面的几个步骤：
1. 离子化：样品（分子）通过不同的方法（如电子轰击、化学离子化等）转化为带电离子。

离子化的方法多种多样，选择适合的离子化方法可以提高质谱仪的分析效果。

2. 质谱仪分离：离子化之后的离子，会经过各种方式的分离装置（如质量过滤器、离子陷阱等）进行离子的筛选和分离。

这一步的目的是根据离子的质量-电荷比（m/z）进行筛选，选择
目标离子进入质谱仪的检测系统。

3. 检测：分离后的离子通过检测器进行电子的接收和电子计数。

不同的质谱仪采用不同的检测器，如离子倍增器、电子倍增管等。

接收到的信号将被转化为质谱图。

4. 质谱图的解析与识别：通过质谱图的解析，可以确定样品中各组分的相对分子质量和相对含量，进而推断出样品的化学结构和组成。

质谱分析法基于以上原理，是一种高灵敏度和高选择性的分析技术。

它在化学、生物、环境等领域广泛应用，能够帮助科研人员解决结构确认、成分分析、定量分析等问题。

轨道离子阱质谱
轨道离子阱质谱（Orbitrap mass spectrometry）是一种高分辨
质谱技术，广泛应用于生物医学、蛋白质组学和药物代谢研究等领域。

轨道离子阱质谱的原理是利用强大的磁场和电场结合，将离子施加到一个圆形的轨道上，离子会在轨道内做稳定的运动。

离子在轨道上运动时，它的周围会产生一种特定的电荷密度分布，这个分布会被转换成电流信号。

通过测量这个电流信号，可以分析出离子的质量和相对丰度。

轨道离子阱质谱有以下优点：
1. 高分辨率：轨道离子阱质谱的分辨率可达到几十万，可以精确地分析出不同质量的离子。

2. 高灵敏度：轨道离子阱质谱可以探测到非常低浓度的样品，可以用于分析微量物质。

3. 宽质量范围：轨道离子阱质谱可以覆盖几十到几百万的质量范围，适用于不同类型的分子分析。

4. 高动态范围：轨道离子阱质谱可以同时分析高丰度和低丰度的离子，可以同时获得强信号和弱信号的信息。

5. 高信号稳定性：轨道离子阱质谱具有良好的信号稳定性，可以长时间连续工作，不易受到环境和仪器因素的影响。

轨道离子阱质谱在生物医学研究中常用于蛋白质分析、代谢组学和药物研发等领域。

它可以用于研究蛋白质的结构、定量分析蛋白质的表达水平，以及鉴定和研究代谢产物和药物代谢途径。

总之，轨道离子阱质谱是一种高分辨、高灵敏的质谱技术，具有广泛的应用前景，在生命科学和药物研发领域有重要的应用价值。

离子阱质谱仪工作原理离子阱质谱仪是一种利用离子在磁场和电场中运动、分离和检测的仪器，应用于分析化学、生物医学、环境监测等领域。

其工作原理是将样品分子转化为离子之后，加速并注入至离子阱中，经过一系列与电场和磁场的交互作用，使离子被分离并检测出其质荷比的信息。

以下分别展开介绍离子阱质谱仪的工作原理。

1. 离子的生成离子的生成方式有多种，例如电离源、化学离子化、激光离解等。

电离源是离子阱质谱仪最常用的离子化方式。

离子源通常采用电子轰击或化合物蒸发，使得样品分子失去电子并形成离子。

离子源有多种类型，包括电子轰击离子源、化合物蒸发离子源、喷雾离子源等。

2. 离子的加速和注入离子通过离子源生成后，需要经过一个加速过程，通过使用电场或加速电压使离子获得一定能量，以便进入离子阱。

离子注入离子阱需要采用强磁场和强电场的方式。

通常采用电磁换流器或供气孔注入。

离子阱中的离子正、负电荷的数量通过调节离子源和离子阱间的电压来控制。

3. 离子的分离和检测离子注入离子阱之后，它们在磁场和电场的作用下开始运动，离子的运动轨迹是可以用数学公式描述的。

离子的质荷比不同，运动轨迹也不同，因此可以通过这个特性将离子分离开来。

例如，通过改变磁场的强度和方向，可以将产生的离子按照不同的质荷参数分开。

离子在离子阱内不断反弹，并最终落入检测器中。

离子阱的检测器可用于测量每个离子的质量和数量，输出谱图。

离子阱质谱仪的检测器有多种类型，包括离子多极分析器、反射时间飞行质谱仪、离子阱阱式质谱仪等。

综上所述，离子阱质谱仪的工作原理是将样品分子转化为离子后加速并注入离子阱中，通过磁场和电场的作用将离子分离并检测其质荷比，输出离子质谱图谱。

该技术具有高分辨率、灵敏度高、检测速度快等优点，广泛应用于化学分析、生物分析、环境分析等领域。

ms质谱仪原理概述质谱法是现代化学分析的重要手段之一，其主要基于对质量分子之间作用的认识和对质量分子质量-电荷比的测定，通过检测质量分子的离子化产物和其相应离子生成的信号变化，进而对原样本中各组分进行鉴定和分析。

本文将对MS质谱仪的原理进行介绍与分析。

MS质谱仪的基本组成及工作原理MS质谱仪由离子源、质量分析器和检测器等关键部件组成。

离子源主要用于将样品中化合物分子离子化处理，质量分析器主要用于对离子分子进行分离、选择和检测，而检测器则主要用于测量每一离子分子产生的信号值，从而对样品进行分析和鉴定。

离子源离子源可以将样品中化合物或混合物分子进行电离处理，并将其离子化，离子源在整个MS质谱仪中具有非常重要的作用。

离子源中调节电压和离子源中的化合物之间的作用会对质谱分析的结果产生显著的影响。

离子源的种类繁多，根据过去的实践和应用的需要，现在比较广泛应用的离子源主要有如下几种：1. 直接静电子离子化源（DCI）：直接静电子离子化源是离子源中最为简单的一种。

它通过将样品通过电离功比较低的离子源区实现了离子化的处理。

这种离子源在分析高沸点大分子时不太适用，但其结构较为简单。

使用中，样品被注入到化学反应管中，通入离子源中，先加热驱除挥发物质，再间断提子。

提子部分极一个金属丝加以电流加热，电子由金属丝向离子源中注入，使得样品中的化合物分子被电离处理，形成正/负离子，输出直接进入质谱分析器。

2. 化学电离源（CI）：化学电离源主要是通过化学反应的方式实现离子化处理。

它使用了一种气态试剂（通常为甲烷、氨或乙烯等），将试剂气体滤过化学反应器，并加上电荷，形成离子。

3. 温度电子轰击离子源（EI）：温度电子轰击离子源，常采用阴极射流对速度足够大的分子进行撞击或者是使用电子源对样品分子进行轰击。

在高势能电子撞击离子源中，样品分子会发生断裂，同时会形成一系列的离子和中性物质。

4. 电喷雾离子源（ESI）：电喷雾离子源是比较常见的离子源，其原理相对比较简单，是通过将试样溶于合适的流动相后，产生微细雾滴并喷发在强电场中，在此过程中会形成离子。
