质谱仪的原理及结构

质谱仪工作原理质谱仪是一种用于分析物质成分和结构的仪器，其工作原理基于物质的离子化、分离和检测。

质谱仪在化学、生物、环境科学等领域都有着广泛的应用，能够提供高灵敏度和高分辨率的分析结果。

下面将详细介绍质谱仪的工作原理。

1. 离子化质谱仪的工作原理首先涉及到样品的离子化过程。

当样品进入质谱仪后，通常会通过不同的方法将其离子化。

常见的离子化方法包括电子轰击离子化、化学离子化和光解离子化等。

其中，电子轰击离子化是最常用的方法之一。

在电子轰击离子化过程中，样品分子受到高能电子的轰击，从而失去一个或多个电子，形成正离子和负离子。

离子化过程是质谱分析的第一步，其目的是将样品转化为可进行后续分析的离子态。

2. 分离离子化后的样品离子会进入质谱仪的分析区域，进行分离和筛选。

质谱仪通常采用质量分析器对离子进行分离，常见的质谱分析器包括飞行时间质谱仪、四极杆质谱仪和离子阱质谱仪等。

这些质谱分析器能够根据离子的质量-电荷比（m/z）比例进行分离，从而实现对不同离子的筛选和分离。

分离过程是质谱分析的关键步骤，它能够有效地将复杂的混合物分离成单一的离子，为后续的检测和分析提供了基础。

3. 检测经过分离的离子将被送入检测器进行检测。

检测器通常采用电子增强器和质子检测器等，能够将离子转化为电信号进行检测。

检测器会根据离子的数量和质量进行检测和记录，从而得到离子的质谱图谱。

质谱图谱是质谱分析的结果，能够提供样品的成分和结构信息。

通过对质谱图谱的分析，可以确定样品的分子量、成分和结构等重要信息。

综上所述，质谱仪的工作原理主要包括离子化、分离和检测三个步骤。

离子化将样品转化为离子态，分离将离子按照质量-电荷比进行分离，检测器将离子转化为电信号进行检测。

质谱仪能够提供高灵敏度和高分辨率的分析结果，广泛应用于化学、生物、环境科学等领域。

希望通过本文的介绍，读者能够更加深入地了解质谱仪的工作原理及其在科学研究中的重要作用。

质谱仪的构造和工作原理
质谱仪是一种利用质谱原理进行分析和检测的仪器。

它通常由离子源、质量分析器和检测器三部分组成。

离子源用于将样品中的分子转化为带电的离子，质量分析器用于根据离子质量、电荷比和能量将离子分离并检测，检测器则用于对检测到的离子进行计数和记录。

质谱仪的工作原理是将样品原子或分子通过电离源产生带电离子，然后经过质量分析器进行分离并检测。

其中，离子源的类型有多种，如电子轰击离子源、化学电离源和光电离源等。

不同的离子源会对样品进行不同的离子化反应，因此在选择离子源时需要考虑样品性质和分析需求。

质量分析器是质谱仪最核心的部分，它可以将离子根据其质量、电荷比和能量进行分离。

常用的质量分析器有四极杆质谱仪、飞行时间质谱仪和离子阱质谱仪等。

每种质量分析器的工作原理不同，但都是根据离子在电场中的运动规律进行离子分离和检测。

检测器是质谱仪的最后一部分，它的作用是对分离和检测到的离子进行计数和记录。

常用的检测器有电子增强器、多道计数器和荧光屏等。

在选择检测器时需要考虑样品的离子强度和信噪比等因素。

总之，质谱仪是一种非常重要的分析仪器，它可以广泛应用于化学、生物、医学、环境等领域，为科学研究和产业发展提供了有力的支持。

- 1 -。

一、气相色谱质谱仪的定义气相色谱质谱仪是一种高效、高灵敏度的分析仪器，结合了气相色谱和质谱两种分析技术，能够对样品中的化合物进行分离和鉴定。

它在环境监测、药物分析、食品安全等领域有着广泛的应用。

二、气相色谱质谱仪的结构1. 气相色谱部分气相色谱部分主要包括进样系统、色谱柱、色谱炉、检测器等组成。

进样系统用来引入样品，色谱柱用于分离混合物中的成分，色谱炉用来加热和蒸发样品，检测器用来检测色谱柱输出的化合物。

2. 质谱部分质谱部分主要包括离子源、质量分析器和检测器。

离子源用来将化合物转化为离子，质量分析器用来对这些离子进行分析，检测器则用来检测质谱输出的信号。

3. 数据处理系统数据处理系统用来接收、处理和输出色谱和质谱的数据，包括化合物的质谱图和色谱图等。

三、气相色谱质谱仪的基本原理1. 气相色谱原理气相色谱利用气体流动的作用将混合物中的成分分离开来。

当样品进入色谱柱后，不同成分会根据其在色谱柱固定相上的分配系数不同而在色谱柱中移动，最终被分离出来。

2. 质谱原理质谱是利用化合物在电场作用下产生碎片离子，并根据这些离子的质量比进行分析。

质谱仪会将化合物转化为带电离子，然后通过电场和磁场对这些离子进行分析，最终得到质谱图谱。

3. 联用原理气相色谱质谱联用仪将气相色谱和质谱联接在一起，样品首先经过气相色谱的分离，然后进入质谱进行离子化和分析，最终得到色谱和质谱的数据。

通过联用，可以更加准确地对化合物进行分析和鉴定。

四、气相色谱质谱仪的应用气相色谱质谱仪在环境监测、药物分析、食品安全等领域有着广泛的应用。

在环境监测中，可以用来分析空气中的挥发性有机物；在药物分析中，可以用来鉴定药物中的杂质和成分；在食品安全领域，可以用来检测食品中的农药残留和添加剂。

五、气相色谱质谱仪的发展趋势近年来，随着科学技术的不断进步，气相色谱质谱仪在分析性能、数据处理和操作便捷性方面都有了很大的提升。

未来，气相色谱质谱仪将更加智能化，分析速度将更快，分辨率将更高，对于微量成分的分析将更加准确。

气相质谱仪原理及用途气相质谱仪是一种广泛应用于化学、生物学和环境科学等领域的分析仪器。

它可以将复杂物质分解成单一的分子，进而得出每种分子的相对分子质量、结构和含量。

本文将介绍气相质谱仪的原理、结构和应用。

一、气相质谱仪的原理气相质谱仪将化合物分离和分析分为两个步骤，即气相色谱分离（Gas Chromatography，GC）和质谱分析（Mass Spectrometry，MS），分别分析溶液中的各种成分。

GC分离将混合物中的各种成分分开，并送入MS设备进行分析。

1.气相色谱分离（GC）GC是一种物理分离技术，它基于各成分在某一固定温度下在固定相中的不同分配行为，将混合物中各种化合物物质分离开来。

GC通常使用毛细管柱，将混合物注入进来，各种成分在柱中沿着固定相的不同速度进行分离。

GC分离的准确性和效率取决于柱的性能、温度和其它硬件参数。

2.质谱分析（MS）在GC未被完全分离的基础上，由相对流的不同物质逐一进入，被质量分析仪所脱离带电，产生各种质谱峰，质谱仪将这些质谱峰的相对质量测量出来，进而推断出样品中的各种成分。

质谱分析的准确性和效率取决于其质谱仪的性能和相关软件的性能。

二、气相质谱仪的结构气相质谱仪包含样品供应和处理装置、气相色谱分离装置、质谱分析装置、检测器和控制系统等五个主要组成部分。

1.样品供应和处理装置样品供应和处理装置通常由进样器和样品前处理模块组成。

进样器是将样品导入GC列之前的一个模块，因此它非常重要。

目前普遍使用的进样器有针式、热蒸汽及液体动态头式等。

样品前处理模块是对样品进行前处理的设备，旨在分离、浓缩和良好的制备样品液体带有针的GC进样。

样品前处理程序往往包括减压器、浓缩器、气化器、分离器、冷却器等。

2.气相色谱分离装置气相色谱分离装置是将混合物分离成各组分的主要手段。

主要包括样品注入口、色谱柱和梯度温控系统，其中色谱柱是最为重要的部分。

色谱柱的选择应明确所需分析度的大小，例：分析度只需要较粗略时可选择通用柱（5%-10%）；而分析度较高时（1%-5%）需要选择高效柱。

质谱仪的原理与使用注意事项质谱仪是一种广泛应用于化学分析领域的仪器，它通过将样品中的分子离子化后，利用分子离子在电磁场中的运动趋势来分析和确定化合物的种类和结构。

本文将介绍质谱仪的原理以及使用质谱仪时需要注意的事项。

一、质谱仪的原理质谱仪的工作原理主要包括：样品的制备、离子化、分离与探测。

下面将分别介绍这些原理。

1. 样品的制备在使用质谱仪前，需要将待分析的样品制备成气态或者液态，以便进一步进行离子化。

常用的样品制备方法包括气相色谱（GC）、液相色谱（LC）等。

2. 离子化质谱仪的核心步骤是将样品中的分子转化成离子。

这可以通过两种主要的离子化方法实现。

一是电离法，即利用高能电子束、激光束或者高温等条件将样品中的分子碰撞离子化；二是化学离子法，利用化学反应将样品中的分子转化成离子。

3. 分离离子化后的分子离子被引入质谱仪的分析区域，其中通过一系列的离子分离手段使得不同离子具有不同的运动趋势。

主要的分离方法有质量过滤、分子束法、四极杆、飞行时间法等。

4. 探测质谱仪中的探测器接收离子并将其转化为探测信号。

根据离子所带电荷的不同，常用的探测器有电子倍增器（EM）和离子多极放大器（IAP）等。

二、使用质谱仪的注意事项在使用质谱仪时，需要注意以下事项，以确保实验结果的准确性和可靠性。

1. 样品的准备样品应该充分纯净，避免污染或残留物的影响。

在液体样品的制备过程中，要注意挥发性溶剂的选择，并避免样品的热解或分解。

2. 仪器的操作操作质谱仪时，应遵循仪器使用手册中的操作规程。

保证仪器的稳定性和准确性，避免对仪器造成人为损坏。

3. 质谱仪条件的选择在进行质谱仪分析时，需要根据待测物的特性选择合适的离子化方法、分离手段和探测器等条件。

不同的待测物可能需要不同的分析条件，要结合实际情况进行调整。

4. 实验结果的解读质谱仪的结果通常以质谱图的形式呈现，需要仔细解读。

掌握常见的碎裂规律和质谱图解释方法，可以帮助我们准确判断待测物的结构和组成。

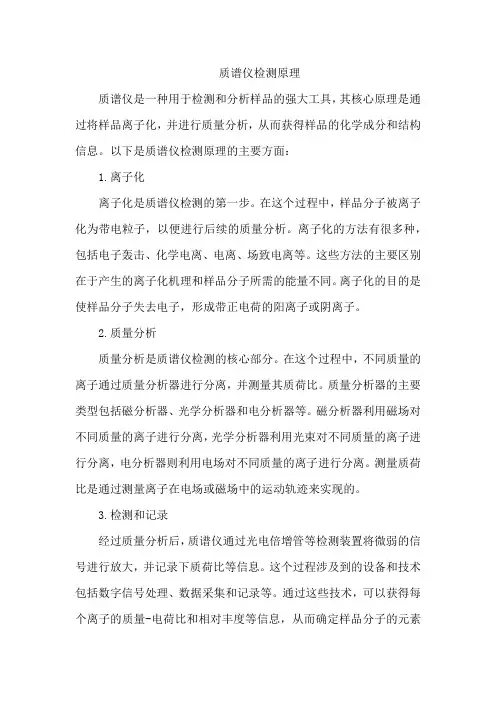

质谱仪检测原理质谱仪是一种用于检测和分析样品的强大工具，其核心原理是通过将样品离子化，并进行质量分析，从而获得样品的化学成分和结构信息。

以下是质谱仪检测原理的主要方面：1.离子化离子化是质谱仪检测的第一步。

在这个过程中，样品分子被离子化为带电粒子，以便进行后续的质量分析。

离子化的方法有很多种，包括电子轰击、化学电离、电离、场致电离等。

这些方法的主要区别在于产生的离子化机理和样品分子所需的能量不同。

离子化的目的是使样品分子失去电子，形成带正电荷的阳离子或阴离子。

2.质量分析质量分析是质谱仪检测的核心部分。

在这个过程中，不同质量的离子通过质量分析器进行分离，并测量其质荷比。

质量分析器的主要类型包括磁分析器、光学分析器和电分析器等。

磁分析器利用磁场对不同质量的离子进行分离，光学分析器利用光束对不同质量的离子进行分离，电分析器则利用电场对不同质量的离子进行分离。

测量质荷比是通过测量离子在电场或磁场中的运动轨迹来实现的。

3.检测和记录经过质量分析后，质谱仪通过光电倍增管等检测装置将微弱的信号进行放大，并记录下质荷比等信息。

这个过程涉及到的设备和技术包括数字信号处理、数据采集和记录等。

通过这些技术，可以获得每个离子的质量-电荷比和相对丰度等信息，从而确定样品分子的元素组成和结构特征。

4.数据库检索质谱仪所得到的检测结果可以导入数据库进行检索，大大提高了检测的准确性和效率。

数据库中存储了大量已知化合物的质谱信息，通过比对可以快速确定未知化合物的可能结构。

这种数据库检索功能对于化合物鉴定、代谢物分析、材料科学等领域的研究具有重要意义。

总之，质谱仪通过离子化、质量分析、检测和记录以及数据库检索等技术手段，能够快速、准确地检测和分析样品的化学成分和结构信息。

这些技术的发展和应用，不仅推动了化学、生物学、材料科学等领域的研究发展，也在医学、环境监测等领域发挥了重要作用。

质谱仪工作原理质谱仪工作原理是指利用物质分子的质量特征进行分析的一种仪器原理。

该仪器主要应用于化学、生物学、药学等领域，用于定性、定量、分离等分析应用。

本文将详细介绍质谱仪的工作原理，包括质谱仪构成、质谱成分分析、离子化方法、离子分析方法、质量分析方法等方面。

一、质谱仪构成质谱仪由离子源、质量分析器和检测器组成。

其中离子源可分为热电子源、电离源、化学离子源等，质量分析器通常有质量分析仪、磁扇质谱仪等，检测器有电离检测器、荧光检测器、光电倍增管等。

二、质谱成分分析质谱成分分析是质谱仪的关键过程，其基本思想是将待检样品分子进行离子化，然后用质量分析器分离不同离子的基础上，通过检测器进行信号检测而识别分子成分。

离子化过程中，分子内部的结构和化学结合状态会对分子的质量特征产生影响，这样便能够对不同物质进行精确的分离和定量分析。

三、离子化方法离子化是质谱仪中重要的环节，离子化方法通常有三种：化学离子化、电子轰击离子化、光子离子化。

其中，化学离子化是利用化学方法将分子置于离子源引发的离子反应过程。

离子反应可通过加热、气体放电或光解等方法激发，使大分子分裂为小分子，进而产生离子。

化学离子化通常用于大分子离子源的分析，如蛋白质、多肽等。

电子轰击离子化则是利用高度能电子轰击样品，使样品中的分子离子化。

电子轰击离子化通常用于分析小分子样品，如有机物、气体、贵金属等。

光子离子化则是使用激光将样品分子激发产生离子。

光子离子化通常用于分析固态材料、高分子材料等。

四、离子分析方法离子分析方法是通过测量样品产生的离子大小、质量和荷电量等特性来确定样品组分成分的方法。

常见的离子分析方法有质量分析、质谱成像、质谱微分分析等。

质量分析常用于确定分子的准确质量，并通过质点分析仪对离子进行分析和定量测量。

质谱成像用于对样品中分子的空间分布进行成像，可对生物学、医学、材料学等领域进行研究。

质谱微分分析是一种高效的分析方法，它能够快速确定分子结构。

高中物理质谱仪原理质谱仪是一种科学仪器，它可以对物质的质量进行精确测量和分析。

质谱仪利用粒子的荷质比（质量与电荷之比）来确定物质的成分和结构。

在高中物理学中，了解质谱仪的原理对于深入理解物质的本质和分析方法是非常重要的。

以下将详细介绍质谱仪的原理。

1. 电离过程质谱仪的工作首先是将待分析的样品分子电离成带正电荷的离子。

这通常通过轰击样品分子，如气相样品，使用高能电子束或激光束。

轰击样品分子会将电子从原子或分子中剥离，使其带正电荷。

2. 加速过程电离后的离子会进入质谱仪中的加速装置，其中带有电场。

离子会在电场的作用下加速并获得一定的动能。

加速的目的是让离子达到一定的速度，以便进行下一步的分析。

3. 分析过程在质谱仪的主体部分，离子将进入质谱仪的分析区域，通常是一个磁场中。

磁场会将离子偏转成一个圆周轨道。

这是基于磁场对带电粒子的洛伦兹力作用。

根据离子的荷质比和离子的速度，离子在磁场中的轨道半径可以确定。

4. 检测过程经过分析区域后，离子会进入质谱仪的检测器。

检测器可以测量离子的荷量，并将信号转化为电信号。

电信号会被放大和处理，并最终转化为质谱图。

质谱图显示了不同质荷比的离子的强度和相对丰度，从而提供了物质的分子结构和组成信息。

质谱仪虽然在原理上较为复杂，但其基本原理是通过对电离、加速、分析和检测过程的控制，实现对物质的精确分析和测量。

它在科研领域和实验室中广泛应用，可以用于分析食品、环境样品、药物和化学物质等。

通过学习质谱仪原理，能够更好地理解物质的结构和性质，提高实验和研究的准确性和可靠性。

以上就是关于高中物理质谱仪原理的文章，通过对质谱仪的电离、加速、分析和检测过程的介绍，期望能够让读者对质谱仪的工作原理有更加深入的了解。

质谱仪的应用范围非常广泛，对于科学研究和实验室分析至关重要。

深入了解质谱仪原理对于培养学生的科学思维和实验能力具有重要作用。

质谱仪的工作原理（1）1. 发展史质谱仪最早于 1913年由汤姆孙的学生阿斯顿等人制成。

2. 应用质谱仪是根据带电粒子在磁场中偏转量的差异来区分不同粒子的仪器。

质谱仪最重要的应用是分离同位素并测定它们的原子质量及相对丰度，32以上的原子的精确质量是用质谱方法测定的。

质谱方法还可用于有机化学分析,特别是微量杂质分析,测量分子的分子量,为确定化合物的分子式和分子结构提供可靠的依据。

由于化合物有着像指纹一样的独特质谱,质谱仪也广泛应用于地质、石油、医学、环保、农业等领域。

一．模型一1.基本构造下图是质谱仪的原理图核心部分有：①离子发生器（带电粒子注入器/电离室）A ，②加速电场U ，③速度选择器，④偏转磁场/分离器，⑤显示装置（照相底片）D 。

具体问题中可能是加速电场和偏转磁场的组合也可能是速度选择器和偏转磁场的组合，也可能是三部分的组合。

2.工作原理如图所示,设飘入加速电场的带电粒子所带的电荷量+q ，质量为m ，加速电场两板间电压为U ，偏转磁场磁感应强度为B 。

（1）运动粒子的电性? 加速电场两极板S 1、S 2的正负？由偏转磁场中的偏转方向即受到的洛伦兹力的方向，结合v 的方向由左手定则判断粒子电性；进一步可判断两极板S1、S2的正负。

（2）粒子出加速电场时的速度大小？与哪些因素有关？ 解析：粒子飘入时，速度忽略不计，在加速电场中，由动能定理得221mv qU =，得m qU v 2= ① 【结论】：可知带电粒子获得的速度v 与加速电压U 及粒子的比荷m q 有关。

（3）粒子速度选择器：使具有相同速度的粒子进入偏转磁场由qE qvB =，得v 、E 、B 满足BE v =. （4）带电粒子进入偏转磁场中，轨迹的半径？与哪些因素有关？ 解析：在偏转磁场中，由牛顿第二定律得rv m qvB 2= 故轨道半径qB mv r =，将①带入可得q mU B r 21=② 【结论】： ⏹ 可见，在同一批次实验中，在同一电场U 中加速，在同一磁场B 中偏转，粒子的比荷mq 决定了轨迹变径；在磁场中半径越大的粒子，q m 越大，但质量不一定越大。
