1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。
Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。
2．型号表示方法Z —/A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱Z：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf²m产品型式：多回转电动装置型号示例：1.Z30I-18W：多回转电动装置，输出转矩300N²m（30kgf²m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。
2.Z45T-24B/S：多回转电动装置，输出转矩450N²m（45kgf²m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。
3.Z120-24W/240T：多回转电动装置，输出转矩1200N²m (120kgf²m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

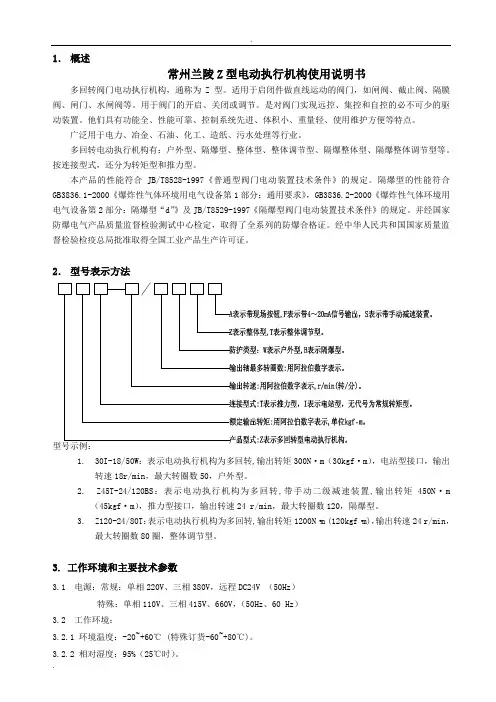

1．概述常州兰陵Z型电动执行机构使用说明书多回转阀门电动执行机构，通称为Z型。
适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。
用于阀门的开启、关闭或调节。
是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。
经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。
2．型号表示方法1. 30I-18/50W：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，户外型。
2. Z45T-24/120BS：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。
3. Z120-24/80T：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，最大转圈数80圈，整体调节型。
3.工作环境和主要技术参数3.1 电源：常规：单相220V、三相380V，远程DC24V （50Hz）特殊：单相110V、三相415V、660V，（50Hz、60 Hz）3.2 工作环境：3.2.1 环境温度：-20~+60℃ (特殊订货-60~+80℃)。
多回转阀门电动装置一、产品[多回转阀门电动装置]的详细资料：产品型号：Z型产品名称：多回转阀门电动装置产品特点：多回转阀门电动装置，通称为Z型。
适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。
用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。
二、特点：按输出作用力分：有转矩型和推力型。
本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。
防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。
并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。
三、型号表示方法：型号示例：1.Z30I—18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），最大转圈数50，户外型。
2.Z45T—24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），最大转圈数120，隔爆型。
3.Z120—24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，最大转圈数80圈，整体调节型。
四、工作环境和特点：1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.环境温度：-20～+60℃（特殊订货-60～+80℃）。
3.相对湿度：≤90%（25℃时）。
（ZW型）和隔爆型（ZB型）电控图说明一、概述本系列阀门电动装置分户外型(ZW型)和隔爆型(ZB型)两种。
适用阀瓣做直线运动的阀门，如闸阀、截止阀、节流阀、隔膜阀等，其派生产品适用球阀、蝶阀和风门等。
用于阀门的开启和关闭，是对阀门实现远控、集控和自控的必不可少的驱动装置。
该装置具有功能全、性能可靠、控制系统先进、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、煤炭、给排水等部门。
二、型号表示方法三、主要技术性能参数1、电源：380V 50Hz(特殊要求可在订货时提出)2、工作环境：a、户外型用于无易燃、易爆和强腐蚀性介质的场所；b、环境温度：-20～60℃；c、相对湿度：≤90％(25℃时)；3、防护等级：IP55；4、工作制：为短时工作制，额定工作时间10分钟。
5、性能参数（见表1）四、外形及安装尺寸 1、外形尺寸2、安装尺寸（见图五、表4）五、结构及传动原理阀门电动装置由六个部分组成，即电动机、减速器、控制机构、手—电动切换机构、手动机构及电气部分。
其传动原理见图六。
1、电动机隔爆型采用YBDF2隔爆型阀门用三相异步电动机，户外型采用YDF—W户外型三相异步电动机，该电动机为短时工作制，额定持续工作时间为10分钟。
2、减速器由一对正齿轮和蜗杆付组成，电动机的动力经减速器传递给输出轴。
3、控制机构由转矩控制机构、行程控制机构及开度指示器组成。
用以控制阀门的开关和指示阀门的开度。
(1)转矩控制机构(见图七)：该机构根据蜗杆串动原理，在输出轴上负荷超过蝶簧的预紧力时，蜗杆就产生轴向位移，通过杠杆机构，触动微动开关，使电机断电，以达到关严阀门或开向起保护作用，通常配开关向各一只终端微动开关。
该机构具有以精确的转矩整定值来操作阀门和防止阀门结构损坏的特点。
转矩值及范围可按用户需要整定，如果没有特殊要求，则可按调整的最小动作力矩整定。
图七转矩控制机构(2)行程控制机构(见图八)：由十进位齿轮组、顶杆、凸轮和微动开关组成，简称计数器。
