第三章电路交换系统的硬件上一章我们介绍了交换网络，交换机除了由交换网络提供交换所需的通路，还应有实现控制功能的控制部件及其它接口电路，本章即是介绍这些硬件。

概述●交换机的基本功能♦交换机的基本功能是实现任意入线与任意出线之间的互连，即实现任意两个用户之间的信息交换。

为此，交换机的基本组成应包括接口、交换网络和控制系统等部分。

♦接口的作用是将来自不同终端或其它交换机的各种传输信号转换成统一的交换机内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

♦交换网络的任务是实现各出、入线上信号的传递或继续。

♦控制系统负责处理信令，按信令的要求控制交换网络完成接续，通过接口传输必要的信令，并协调整个交换机的工作。

●对自动电话交换机而言，应具备以下功能：1.随时发现用户的呼叫信号，并能迅速向用户送出拨号音。

2.正确无误的接收用户话机送来的选择信号（被叫号码），并根据选择信号完成主叫到被叫的接续。

3.判断被叫忙闲。

如果被叫空闲，则向被叫振铃，向主叫送回铃音；如果被叫忙，则向主叫送忙音。

4.及时发现被叫摘机应答，切断振铃及回铃音，并建立主叫到被叫的通话通路。

5.在主、被叫通话期间，监视其状态，任何一方挂机，能及时识别，并拆除主、被叫之间的连接通路。

6.另外，还应具有自动计费、自动测试、自动话务统计及故障告警和系统管理等功能。

§3.1 电路交换过程(电话交换过程)Calling phone exchange Called phoneCall setupMessagetransmitting♦电路交换过程分三个阶段: 呼叫建立、消息传输和释放♦在呼叫建立和释放阶段用户线和中继线上传输的信号称信令，起联络控制作用，在消息传输阶段所传输的信号称消息。

§3.2 电路交换的接口电路前面谈到外围接口电路主要有用户电路、中继电路。

♦用户电路：模拟用户电路、数字用户电路♦中继电路：模拟中继电路、数字中继电路本节主要讲解模拟用户电路（用户级）和数字中继电路。

程控与交换技术-PPT全文

程控与交换技术-PPT全文

一、模拟用户电路
在程控数字交换机中,用户电路 (Subscriber Line Circuit,SLC)应具有七大 功能,其框图如图3、2所示。
测
振
过
馈
混
试
铃
压
电
合 平衡网络
开
开
保
监
电
关
关
护
视
路
编码 解码
PCM PCM
图3、2 用户电路的功能框图
1、馈电(B)
向用户话机馈电是采纳− 48V(或− 60V) 的直流电源供电。
三、数字用户电路
数 字 用 户 电 路 ( Digital Line Circuit,DLC)是数字用户终端设备与程控 数字交换机之间的接口电路。
1、S接口
数字用户终端的数字信息采纳四线制 方式时,应采纳S接口。
2、U接口
U接口是在网络终端到电话局之间的 ISDN用户线采纳二线制市话电缆的接口设 备。
5、编译码和滤波(C)
编译码和滤波功能是完成模拟信号和 数字信号间的转换。
6、混合电路(H)
混合电路的功能是用来进行二/四线转 换。
7、测试(T)
测试功能主要用于及时发现用户终端、 用户线路和用户线接口电路估计发生的混 线、断线、接地、与电力线碰接以及元器 件损坏等各种故障,以便及时修复和排除。
二、用户集线器
(6)帧和复帧定位信号插入 因为在交换网络输出的信号中,不包含 帧和复帧的同步信号,故在发送时,应将帧和 复帧的同步信号插入,如此就形成了完整的 帧和复帧的结构。
3、2、3 信号部件
一、数字音频信号的产生
1、单音频信号的产生
数字交换机中,单音频信号是由数字信 号发生器产生的数字信号音。

程控交换技术PPT课件

程控交换技术PPT课件
2020/9/28 21
分组交换和报文交换比较
报文交换的时延
2020/9/28
分组交换的时延
22
分组交换实现的关键：分组长度的选择 分组越小，冗余量（分组中的控制信息等）在
整个分组中所占的比例越大，最终将影响用户数 据传输的效率；
分组越大，数据传输出错的概率也越大，增加 重传的次数，也影响用户数据传输的效率。
交换节点必须具备的基本功能： 能正确接收和分析从用户线或中继线发来的呼叫
信号、地址信号 能按目的地址正确地进行选路以及在中继线上转
发信号 能控制连接的建立与拆除
2020/9/28 10
用户终端:电话机 用户线:用户终端与交换机之间的连线 中继线:连接交换机之间的线路 用户交换机:集团或单位内部的交换机 本地交换机-市话交换机:直接连接用户终端或用户交换机 汇接交换机:仅连接各交换机的交换机
第一章 概述
1.1 交换的基本概念 1.2 交换方式 1.3 交换系统的基本结构
2020/9/28 1
1.1 交换的基本概念
通信的目的是实现信息的传递。自从1876年 Bell.A.G发明电话以来，一个通信系统至少应由终 端和传输媒介组成，如图下图所示。
电信号
电信号
信息
终端
传输媒介
终端
信息
图1.1 点对点通信系统
Fast Circuit Switching
FCS是电路交换的又一种形式，是为 了前述电路交换中固定分配带宽的缺点和 提高灵活性而提出的。
对系统的软件控制及硬件动作速度要 求较高,且灵活性不如帧中继和ATM交换.
2020/9/28 18
报文交换
为了克服电路交换中不适应 突发业务、通信电路利用率低 以及有呼损等方面的缺点，提 出了报文交换的思想。

第5章电信业务网

第5章电信业务网
接续方式
人工 半自动 全自动（正在使用）
接续方式和接续制度的关系
迟接制可采用人工接续方式或半自动接续方式。 立接制采用半自动接续方式 迅接制必须是全自动接续方式。
18
10/29/2019
长途电话网向无级动态网过渡
我国电话网过渡过程
扩大本地网 过渡到三级网（两级长途网） 过渡到二级网（一级长途网） 最终的电话网组成
结构二：树型结构，即本地电话网的分区与 汇接结构
分区基本思想
将本地电话网分成若干个区，每区设一个汇接 局，每个汇接局下接若干个端局
汇接局之间，汇接局与下接各端局之间由低呼 损直达中继电路群互连
由端局和汇接局组成二级本地电话网
树型与网状相比：在尽可能源自加少的中继线的情况下， 扩大本地网的范围
Tm
以前电话网的结构
DC1
长
途
DC2
电
话
网
C5
本地电话网
Tm
目前电话网的结构
8
10/29/2019
5.3 长途电话网
我国长途电话网的结构 长途电话网的路由 长途电话的接续方式 长途电话网向无级演变
9
10/29/2019
我国目前长途电话网结构与近况
长 途 网
用户
用户
基干路由 低呼损直达路由 高效直达路由
任意两个交换机之间直接设置的直达路由 电路群呼损率不大于规定值（小于1%） 不允许话务量溢出 适应在话务量较大的交换中心之间建立
用户
13
DC1 DC2 用户
基干路由 低呼损直达路由 高效直达路由
10/29/2019
高效直达路由
任意两个交换机之间直接设置的直达路由 高呼损电路，电路群呼损率会大于规定值 允许话务量溢出 话务量溢出时，通过迂回路由完成 能完成快速呼叫和接续，且保证一定的质量

程控交换原理学习课件教学课件教案

程控交换原理学习课件教学课件教案
灵活的通信服务。
融合化
程控交换机正与光通信、移动通信等 技术融合，形成更加综合的通信解决
方案。
智能化
通过引入人工智能技术，程控交换机 能够实现智能化的通信控制和管理， 提高通信质量和效率。
绿色环保
随着环保意识的提高，程控交换机也 在朝着绿色环保方向发展，减少能源 消耗和环境污染。
感谢您的观看
THANKS
05
程控交换机的维护与管理
日常维护硬ຫໍສະໝຸດ 检查定期检查程控交换机的硬件设备， 包括电路板、电缆、电源等，确 保设备运行正常。
软件更新
及时更新程控交换机的软件版本， 以获得最新的功能和修复潜在的 漏洞。
运行状态监控
通过系统提供的工具和日志，监 控程控交换机的运行状态，及时 发现异常情况。
故障处理
故障诊断
态和可用性。
呼叫接续过程
总结词
呼叫接续过程是程控交换机在呼叫建立 后，将主叫和被叫用户之间的通信链路 进行接通的过程。
VS
详细描述
一旦连接建立，交换机将根据被叫用户的 配置和呼叫属性，选择合适的通信链路进 行接通。这个过程涉及到对通信链路的资 源分配和管理，以确保通信质量。在接续 过程中，交换机还需要进行一系列的信号 处理和协议转换，以适应不同运营商和设 备之间的通信要求。
企业和机构通常使用程控交换机来满足内 部通信需求，如语音通信、视频会议、数 据传输等。
政府和公共部门
物联网应用
政府和公共部门需要程控交换机来提供紧 急服务、公共安全通信和行政事务通信等 。
随着物联网的发展，程控交换机在智能家 居、智能交通、智能工业等领域的应用也 越来越广泛。
发展趋势
数字化
随着数字技术的发展，程控交换机正朝 着数字化方向发展，以提供更高效、更

程控交换技术.ppt

程控交换技术.ppt

①由于数据进入交换结点后要经历存储、转发这一过程，从而引起 转发时延（包括接收报文、检验正确性、排队、发送时间等），而且网 络的通信量愈大，造成的时延就愈大，因此报文交换的实时性差，不适 合传送实时或交互式业务的数据。
①报文交换不需要通信双方预先建立专用线路，因此不存在连接 建立时延。
②由于采用存储转发的传输方式，使之具有下列优点： a.在报文交换中便于设置代码检验和数据重发设施，加之交换结点还 具有路径选择，就可以做到某条传输路径发生故障时，重新选择另一 条路径传输数据，提高了传输的可靠性； b.在存储转发中容易实现代码转换和速率匹配，甚至收发双方可以不 同时处于可用状态。这样就便于类型、规格和速度不同的计算机之间 进行通信； c.提供多目标服务，即一个报文可以同时发送到多个目的地址，这在 电路交换中是很难实现的； d.允许建立数据传输的优先级，使优先级高的报文优先转换。 ③通信双方不是固定占有一条通信线路，而是在不同的时间一段一段 地部分占有这条物理通路，因而大大提高了通信线路的利用率。
第二阶段：步进制电话交换机
步进制电话交换机是由选择器和 继电器组成的一种自动电话交换机。它 以机械动作代替人工电话交换机话务员 的接线动作。
当用户拨号时，交换机内相应的 选择器就随着拨号时发出的脉冲电流一 步一步地改变接续位置，将主叫和被叫 用户间的电话线路自动接通。
第三阶段：纵横制电话交换机
面向连接（在通信前要通过呼叫在主叫和被叫用 户之间建立一条物理连接），不会出现信息拥塞。
交换中心根据信令建立连接，连 接一旦建立，不论通信的双方是 否有信息传递，通信链路及有关 的系统资源都一直被通信双方占 用，不会出现拥塞。
实时交换，时延较小。
因为在通信前先建立了连接， 在通信过程中独占一个信道， 所以这种交换方式的信息传 送时延非常小。

程控交换基础知识及基本原理课件


T接线器的两种工作方式（对SM的操作）： （1）“顺序”写入，“控制”读出 （2）“控制”写入，“顺序”读出
“顺序”含义：指按照SM（语音存储器）地址顺序， 由时钟脉冲控制
“控制”含义：指按控制存储器内容控制SM的读出或写入
CM内容的写入与清除由CPU控制
PPT学习交流
22
数字交换网络—空分接线器原理（1）
功能类似于模拟用户电路 的功能
功能
• 码型变换; • 时钟提取、再定时; • 帧/复帧同步; • 控制、检测、告警;
PPT学习交流
18
程控交换机结构
• 基本构成 • 用户接口 • 中继接口 • 数字交换网 • 信号设备 • 控制系统 • 操作维护
PPT学习交流
19
数字交换网
接线器类型
• T接线器 • S接线器
• 码型变换 • 回波消除 • 均衡 • 扰码和去扰码 • 信令插入和提取 • 多路复用和分路
PPT学习交流
16
程控交换机结构
• 基本构成 • 用户接口 • 中继接口 • 数字交换网 • 信号设备 • 控制系统 • 操作维护
PPT学习交流
17
中继接口部分
• 模拟中继； • 数字中继； • 数字光中继
程控交换基础知识及基本原理
2011.5.26
PPT学习交流
1
主要内容
一、交换机主要作用及发展历程
二、程控交换机结构
三、程控交换机呼叫处理过程
四、程控交换机实现的基本业务和补充业务
五、电话网组网方式及结构
六、程控交换机主要性能指标及技术性能要求
七、软交换基础
PPT学习交流
2
交换机的引入
➢ 1837年发明电报； ➢ 1876年贝尔发明电话；

电子教案《交换技术(第2版_蒋青泉)》课件 电信交换技术5


2×2 2
U双 ≈ ———— = ———— = 8×10-6 即20年中有1.4 小时故障。
MTBF 2
1000 2
➢ 程控数字交换机的软件组成
软件系统包括程序和数据。
程序
联机程序 程序
脱机程序
常驻程序
非常驻程序 测试程序 支援程序
呼叫处理程序 执行管理程序 故障处理程序 维护管理程序（小部分）
维护管理程序（大部分） 故障诊断程序
MTBF 2
三处理机：
6 MTTR 3 U 3 ≈ —————
MTBF 3
例题 设处理机的MTBF=1000小时，MTTR=2小时，试计算单处理机和双处理 机配置时的不可用性。
解：
MTTR
2
U单 ≈ ———— = ———— = 2×10-3 即20年中有350 小时故障。
MTBF
1000
2 MTTR 2
除 此 之 外 ， 用 户 电 路 还 具 有 增 益 控 制 ， a、b 线 极 性 反 转 ， 12/16kHz计次脉冲发送等其它功能。
数字交换网络
数字交换网络实现所有终端电路相互之间的联系，以及处理机 之间的通信
数字交换网络能传送话音、数据、内部信令、数字信号音、内 部和外部消息等。
数字交换网络分为用户级(入口级)和选组级，主要作用是完成 各条PCM链路各个时隙的数字信息交换，包括空分交换和时分交换。
数据
可分为系统数据、局数据和用户数据。
系统数据
对某种程控数字交换机而言是所有交换机公用的数据。主要指 各类软件模块所固有的数据和各类硬件配置数据，一般是固定不变 的，例如程序段起始地址，印刷电路板位置等。
局数据
反映本交换局在交换网中的地位或级别，本交换局与其它交换局 的中继关系。它包括对其它交换局的中继路由组织、中继路由数量、 编号位长、计费数据、信令方式等。局数据对某个交换局的交换机 而言是半固定的数据，开局调试好后，设备运行中保持相对稳定， 必要时可用人机命令修改，例如字冠数据，中继数据，计费数据， 信令数据等。

程控交换与综合业务通信网程控交换机的组网方式课件

总结词
集中式组网、高可靠性
详细描述
该大型企业采用集中式组网方式，将多个交换机集中连接到一个中心节点，以提高网络的可靠性和稳定性。同时， 采用冗余设计，确保核心设备的高可用性。
案例二
总结词
分布式组网、灵活扩展
详细描述
该城市综合业务通信网采用分布式组网方式，将多个交换机分布在各个区域， 以实现更灵活的网络布局和扩展性。同时，采用模块化设计，方便后期升级和 维护。
程控交换机在综合业务通信网中的功能与作用
呼叫处理
根据主叫和被叫的号码，进行呼叫建立、释 放等操作。
路由控制
根据呼叫的目的地和网络状况，选择最佳路 由，确保通话质量。
计费管理
对通话进行计费和结算，支持预付费和后付 费两种模式。
维护管理
对交换机进行配置、监控和维护，确保交换 机正常运行。
程控交换机在综合业务通信网中的优势与价值
B
C
D
可靠性高
程控交换机采用先进的硬件和软件技术， 具有很高的可靠性和稳定性，能够保证电 话通信的连续性和稳定性。
灵活性强
程控交换机可以根据用户需求进行定制和 配置，实现不同规模的电话交换网络。
02
通信网述
综合业务通信网的概念
综合业务通信网是一种集语音、数据、 图像和多媒体等多种业务于一体的通 信网络，能够提供高速、高效、灵活 和多样化的通信服务。
案例三
总结词
全球统一规划、高效运维
详细描述
该跨国公司全球范围内的程控交换机采用统一规划的组网方式，以确保全球网络的统一性和标准化。 同时，采用集中式运维管理，提高网络管理和维护的效率。
05
程控交机网的来
程控交换机技术的发展方向
智能化

《程控交换原理》课件


程控交换系统的优势和应用
1 优势和特点
程控交换系统具有智能化、自动化和高可靠性的优势，能够提供丰富的电话功能和强大 的通信能力。
2 应用领域
程控交换系统广泛应用于电信运营商、企事业单位和公共通信网等领域，为人们的通信 提供便利。
程控交换系统的结构
控制接口Байду номын сангаас功能和作用
控制接口连接计算机和交换机， 负责实现通信控制、信号传输与 处理等功能，是程控交换系统的 核心部分。
主要硬件模块的功能和作用 程控交换系统的总体结构
主要硬件模块包括中央处理器、 存储器、输入输出控制器等，用 于支持呼叫建立、呼叫转接和通 信管理等功能。
程控交换系统由控制器、交换网 络和用户接口等组成，实现电话 的接入、连接和断开。
程控交换系统的工作原理
1
呼叫建立过程
呼叫建立过程包括用户拨号、号码分析、
呼叫处理过程
2
寻找可用线路、通信建立等步骤，确保 通话双方能够成功连接。
呼叫处理过程通过呼叫信息交换和媒体
路径建立，实现语音信号的转发和路由
选择，确保通话质量。
3
呼叫释放过程
呼叫释放过程包括用户挂断电话、资源 回收和连接释放等步骤，结束通话并释 放相关资源。
《程控交换原理》PPT课 件
网络通信简介
什么是程控交换原理
定义和作用
程控交换原理是一种通过计算机控制的方式实现电话通信的技术，提供了更快、更灵活、更 可靠的通信服务。
发展历程
程控交换原理自20世纪60年代开始发展，经历了多次技术革新和升级，不断提升通信质量和 效率。
基本原理和特点
程控交换原理基于计算机技术和数字通信技术，具有数字化、自动化、可编程性和灵活性等 特点。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6 2006年春夏 2006年春夏
我国电话网的发展历史及结构
国 电话网 C1 C2 C C C 电话网 电话网的结构
7
国
电话网 C1 C2
长 途 电 话 网
长 途 电 话 网
C 电话网 电话网的结构
2006
5.3 长途电话网
我国长途电话网的结构 长途电话网的路由 长途电话的接续方式 长途电话网向无级演变
端局 端局 端局 Tm Tm Tm Tm 端局
端局
30
端局
端局 汇接区1 汇接区1
集中一次汇接
汇接 中心
端局 汇接区2 汇接区2
2006年春夏 2006年春夏
主辅汇接
两个汇接区互助方式, 两个汇接区互助方式,各自有自己的汇接局 每个区将本区的汇接局作为主汇接局, 每个区将本区的汇接局作为主汇接局,将另一个 汇接区的汇接局作为辅汇接局. 汇接区的汇接局作为辅汇接局. 主汇接局采用去话汇接,辅汇接局采用来话汇接. 主汇接局采用去话汇接,辅汇接局采用来话汇接.
人工 半自动 全自动(正在使用) 全自动(正在使用)
接续方式和接续制度的关系
迟接制可采用人工接续方式或半自动接续方式. 迟接制可采用人工接续方式或半自动接续方式. 立接制采用半自动接续方式 迅接制必须是全自动接续方式. 迅接制必须是全自动接续方式.
17 2006年春夏 2006年春夏
长途电话网向无级动态网过渡
长途网: 长途网:两级 本地网:端局, 本地网:端局,汇接局及终端
我国长途网从原4级向 级向2级变化中 例:我国长途网从原 级向 级变化中
原川, 原川,云,贵,藏只有C2,接入西南长途中心 (成 藏只有 ,接入西南长途中心C1( 都) 现云, 藏的C2升级成 升级成DC1,四川的 和西南长途 现云,贵,藏的 升级成 ,四川的C2和西南长途 中心C1合并组成 合并组成DC1(仍设置在成都) 中心 合并组成 (仍设置在成都)
DC2
C5
C5
19
2006年春夏 2006年春夏
最终的电话网
一级长途网,一级本地网组成, 一级长途网,一级本地网组成,接入网 长途网和本地网都是无级动态网
长途网
本地网
接入网
20
2006年春夏 2006年春夏
5.4 本地电话网
本地电话网概念 本地电话网的结构 本地电话网的汇接方式 本地电话网二级结构的应用 本地电话网的延伸
最后选L3 最后选
2006年春夏 2006年春夏
两个大区之间的路由选择顺序
长途电话的接续制度与接续方式
接续制度
挂号制(长途人工接续,已成为历史) 挂号制(长途人工接续,已成为历史) 立接制(长途半自动接续,已成为历史) 立接制(长途半自动接续,已成为历史) 迅接制(正在适用) 迅接制(正在适用)
接续方式
我国电话网过渡过程
扩大本地网 过渡到三级网(两级长途网) 过渡到三级网(两级长途网) 过渡到二级网(一级长途网) 过渡到二级网(一级长途网) 最终的电话网组成
无级动态长途网 无级动态本地网 电话接入网
18
2006年春夏 2006年春夏
长途电话网向无级动态网过渡
C1 C2
DC1
DC1
DC1
DC2 C3 C4 C5 DC3 C5
8
2006年春夏 2006年春夏
我国目前长途电话网结构与近况
长 途 网
DC1 DC2 C5 用户 用户
基干路由 低呼损直达路由 高效直达路由
9
2级交换中心 级交换中心
一级DC1, , 一级 设在省会, 设在省会,直辖市 二级DC2, , 二级 省,地区和县中心
汇接方式
DC1间采用网状结构 间采用网状结构 DC2向DC1汇接 向 汇接 附加一定的直达路由
12
基干路由 低呼损直达路由 高效直达路由
用户
2006年春夏 2006年春夏
高效直达路由
任意两个交换机之间直接设置的直达路由 高呼损电路, 高呼损电路,电路群呼损率会大于规定值 允许话务量溢出 话务量溢出时, 话务量溢出时,通过迂回路由完成 能完成快速呼叫和接续, 能完成快速呼叫和接续,且保证一定的质量 长 DC1 基干路由 途 DC2 网 低呼损直达路由
25 2006年春夏 2006年春夏
本地电话网的结构
结构二:树型结构, 结构二:树型结构,即本地电话网的分区与汇接
分区基本思想
将本地电话网分成若干个区,每区设一个汇接局, 将本地电话网分成若干个区,每区设一个汇接局,每个汇接局 下接若干个端局 汇接局之间, 汇接局之间,汇接局与下接各端局之间由低呼损直达中继电路 群互连 由端局和汇接局组成二级本地电话网
C5
13
高效直达路由
2006年春夏 2006年春夏
用户
用户
迂回路由
两个交换中心之间可能存在多条路由 第一次路由选择时如遇忙,则更换到第二条, 第一次路由选择时如遇忙,则更换到第二条,甚 至第三条……. 至第三条 称第二条和第三条路由为第一条路由的迂回路由 迂回路由是有两个以上路由串接起而成 迂回路由并非与直达路由对应,而是与首选路由 迂回路由并非与直达路由对应, 对应 迂回路由由部分基干路由和直达路由组成. 迂回路由由部分基干路由和直达路由组成.

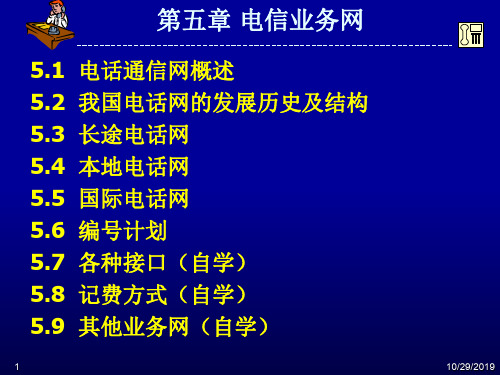

第五章 电信业务网
5.1 电话通信网概述 5.2 我国电话网的发展历史及结构 5.3 长途电话网 5.4 本地电话网 5.5 国际电话网 5.6 编号计划 5.7 各种接口 5.8 记费方式 5.9 其他业务网
1 2006年春夏 2006年春夏
5.1 电话通信网概述
通信网的基本组成
终端设备:电话, 终端设备:电话,数据终端 交换设备: 交换设备:程控交换机 传输设备:PCM高次群,SDH等设备 高次群, 传输设备: 高次群 等设备
2006年春夏 2006年春夏
动态选路方式
5
5.2 我国电话网的发展历史及结构
我国电话网的发展历史
以前是严格的5级等级制 以前是严格的 级等级制
4级长途网 本地网, 1986年 级长途网+本地网 级长途网 本地网, 年
现在:长途网只有 级 现在:长途网只有2级
目前我国电话网的结构
由长途网和本地网组成
主Hale Waihona Puke 方为本区, 主叫方为本区,被叫方为其他区
端局 Tm 端局 汇接区1 汇接区1
27
端局 Tm 端局 汇接区2 汇接区2
2006年春夏 2006年春夏
来话汇接
汇接局Tm汇接本区内各端局之间的话务 汇接本区内各端局之间的话务 汇接局 汇接来自别的汇接区的话务(来自别的区) 汇接来自别的汇接区的话务(来自别的区)
22 2006年春夏 2006年春夏
本地电话网
本地电话网的类型(按服务区分类) 本地电话网的类型(按服务区分类)
县城+ 县城+农村 小城市+ 大,中,小城市+郊区 城市+城郊+ 城市+城郊+相邻县及农村 城市市区(市内电话网) 城市市区(市内电话网)
记费方式有多种
市话 郊区话费 农话
23 2006年春夏 2006年春夏
3 2006年春夏 2006年春夏
电话网的拓扑结构
星型网(公网中适用) 星型网(公网中适用) 网状(公网中适用) 网状(公网中适用) 树型(专网中适用) 树型(专网中适用) 环型(专网中适用) 环型(专网中适用) 蜂窝状(无线网中适用) 蜂窝状(无线网中适用) 复合型(公网中适用) 复合型(公网中适用)
24
2006年春夏 2006年春夏
本地电话网的结构
结构一: 结构一:网状结构
由多个端局组成 各端局个个相连 优点:结构健壮,抗故障能力强, 优点:结构健壮,抗故障能力强,各局之间既有直达路 由,又有迂回路由 缺点: 缺点:局间中继线随局数量的增加而急剧上升 n * (n-1),成本增加,管理复杂 ,成本增加, 长途局 长途电话网 本地电话网
2006年春夏 2006年春夏
长途电话网的路由
长途电话网包括的路由: 长途电话网包括的路由:
基干路由 直达路由
低呼损直达路由 高效直达路由
迂回路由
10
2006年春夏 2006年春夏
基干路由
是构成长途电话网基干结构的路由 之间, 是DC1与DC1之间,以及各级与下级之间的路由 与 之间 基干路由上电路群的呼损率小于1% 基干路由上电路群的呼损率小于 基干路由不允许话务量溢出 长 途 网
本地电话网的结构
多局制: 多局制:
由若干个电话局组成一个本地电话网. 由若干个电话局组成一个本地电话网. 用户连到各自的电话局上. 用户连到各自的电话局上. 各个电话局间通过中继线相连. 各个电话局间通过中继线相连.
两种结构: 两种结构:
结构一: 结构一:个个相连的网状网结构 结构二: 结构二:汇接制的树型网结构
14
2006年春夏 2006年春夏
最终路由
两个交换局之间无溢出的低呼损电路群组成的路 由 可有以下几种情况: 可有以下几种情况:
仅由一段基干或几段基干路由串接而成 由部分低呼损路由, 由部分低呼损路由,部分基干路由串接而成 仅由低呼损路由组成
15
2006年春夏 2006年春夏
长途路由选择顺序
首选高效直达路由,次选迂回路由, 首选高效直达路由,次选迂回路由,最后选最终路由 在选择迂回路由时,选择顺序与原则: 在选择迂回路由时,选择顺序与原则:
DC1 DC2 C5 用户
11
基干路由 低呼损直达路由 高效直达路由
用户
2006年春夏 2006年春夏
低呼损直达路由
任意两个交换机之间直接设置的直达路由 电路群呼损率不大于规定值(小于 电路群呼损率不大于规定值(小于1%) ) 不允许话务量溢出 适应在话务量较大的交换中心之间建立 长 途 网
