第5章尺寸与绘图注释5.1 尺寸的创建和编辑视图添加完成之后，接下来的工作就是添加尺寸注释等。

创建或者显示绘图尺寸的方法有多种，无论在零件模式还是在装配模式下都可以使用“显示/拭除”尺寸工具创建。

另外，利用下拉菜单插入>尺寸>新参考>可以直接创建工程图尺寸，在模型树中选择任意一个特征，在其鼠标右键菜单中，也可以显示特征尺寸或某个视图的所有尺寸。

5.1.1 创建或者显示绘图尺寸创建尺寸的办法方法极多，利用模型树显示尺寸最为方便、快捷，这也是Creo工程图的优势所在。

Ribbon界面中，“注释面板”的“显示/拭除”工具中，有更多的选项和控制方式。

除此之外，还可以进行手动创建尺寸。

手动创建尺寸仅仅作为辅助，有的时候由于实体建模时，草图创建并不规范，因此手动创建尺寸也有其优势。

如图所示的一个零件，显示其尺寸有三种办法：图5-1.注释创建实例5.1.1.1 按特征显示新建绘图>调入视图>模型树栏>左键单击需要显示特征的尺寸>显示模型注释>弹出显示模型注释对话框>上面的选项卡切换并勾选其所属内容，这样就会显示出该特征对应的尺寸、公差等信息，如图：图5-2.显示模型注释图5-3.显示尺寸以及中心线注释当然，这是分步显示零件注释的方式。

在Creo中，将尺寸和注释全部通称为注释，因此本章的合并也是基于此原因。

5.1.1.2 面板显示注释选项卡>显示模型属性按钮>，这样同样进入了显示注释的对话框，读者可以选择要标注的特征，通过切换该对话框中的选项，比如尺寸，几何公差，基准线，中心线等等，进行注释显示，这个方法和第一种方法有点相似，但是这一块Creo已经非常智能化了。

5.1.1.3 手动标注还有一种方法就是手动标注了，注释选项卡>注释功能版中，找到尺寸的按钮，读者可以通过该按钮进行手动标注，其实施方法为：单击尺寸按钮>弹出菜单>选择需要的选项（菜单中有图元上，中心，求交等等，一般选择在图元上，也就是说尺寸线附着于几何边，其他类推）>选择一条边>选择另一条边>在一个合适的位置落下尺寸。

尺寸公差知识点总结为了确保制造的零件能够在装配过程中相互配合，满足设计要求，工程师和制造商通常会在零件的图纸上标注尺寸公差。

尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，而公差则是允许的尺寸变化范围。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

本文将就尺寸公差的定义、分类、标注、计算和应用等方面进行详细的介绍。

一、尺寸公差的定义尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，通常由一条粗实线表示。

公差则是允许的尺寸变化范围，它由上偏差和下偏差两部分组成，通常用字母T表示。

上偏差表示零件允许的最大尺寸，下偏差表示零件允许的最小尺寸。

例如，一个孔的基本尺寸为25mm，公差为±0.1mm，则上偏差为25.1mm，下偏差为24.9mm。

公差可以通过最大材料条件、无限制公差等方式来表示。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

它对于确保零件的质量、提高产品的互换性、降低生产成本等方面都具有重要的作用。

二、尺寸公差的分类根据尺寸公差的特点和作用，可以将其分为等差公差、不等差公差和无公差。

1、等差公差等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差都是相等的。

这种公差适用于要求较为简单的零件，使得制造过程更加简便。

2、不等差公差不等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差是不相等的。

这种公差适用于对零件要求较高的情况，可以更好地控制零件的尺寸，并且确保零件能够在装配过程中相互配合。

3、无公差无公差是指制造图样上没有公差的标注，即零件的加工尺寸与图样上的基本尺寸要完全相等。

这种情况在要求较为简单的零件上较为常见。

三、尺寸公差的标注方式在图纸上标注尺寸公差是非常重要的，可以通过以下几种方式来进行标注：1、直线公差标注直线公差标注是最简单直观的一种标注方式，通常采用线段和箭头来表示公差的范围。

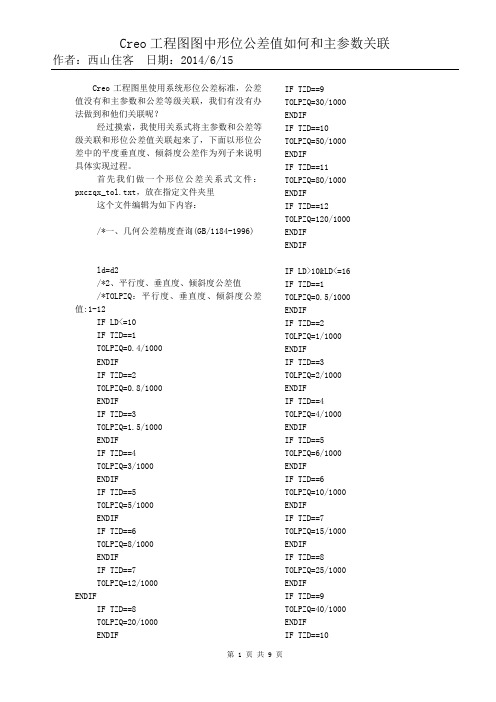

作者：西山住客 日期：2014/6/15Creo工程图里使用系统形位公差标准，公差值没有和主参数和公差等级关联，我们有没有办法做到和他们关联呢？经过摸索，我使用关系式将主参数和公差等级关联和形位公差值关联起来了，下面以形位公差中的平度垂直度、倾斜度公差作为列子来说明具体实现过程。

首先我们做一个形位公差关系式文件：pxczqx_tol.txt，放在指定文件夹里这个文件编辑为如下内容：/*一、几何公差精度查询(GB/1184-1996)ld=d2/*2、平行度、垂直度、倾斜度公差值/*TOLPZQ：平行度、垂直度、倾斜度公差值:1-12IF LD<=10IF TZD==1TOLPZQ=0.4/1000ENDIFIF TZD==2TOLPZQ=0.8/1000ENDIFIF TZD==3TOLPZQ=1.5/1000ENDIFIF TZD==4TOLPZQ=3/1000ENDIFIF TZD==5TOLPZQ=5/1000ENDIFIF TZD==6TOLPZQ=8/1000ENDIFIF TZD==7TOLPZQ=12/1000ENDIFIF TZD==8TOLPZQ=20/1000ENDIF IF TZD==9 TOLPZQ=30/1000 ENDIFIF TZD==10 TOLPZQ=50/1000 ENDIFIF TZD==11 TOLPZQ=80/1000 ENDIFIF TZD==12 TOLPZQ=120/1000 ENDIFENDIFIF LD>10&LD<=16 IF TZD==1 TOLPZQ=0.5/1000 ENDIFIF TZD==2 TOLPZQ=1/1000 ENDIFIF TZD==3 TOLPZQ=2/1000 ENDIFIF TZD==4 TOLPZQ=4/1000 ENDIFIF TZD==5 TOLPZQ=6/1000 ENDIFIF TZD==6 TOLPZQ=10/1000 ENDIFIF TZD==7 TOLPZQ=15/1000 ENDIFIF TZD==8 TOLPZQ=25/1000 ENDIFIF TZD==9 TOLPZQ=40/1000 ENDIFIF TZD==10TOLPZQ=60/1000 ENDIFIF TZD==11 TOLPZQ=100/1000 ENDIFIF TZD==12 TOLPZQ=150/1000 ENDIFENDIFIF LD>16&LD<=25 IF TZD==1 TOLPZQ=0.6/1000 ENDIFIF TZD==2 TOLPZQ=1.2/1000 ENDIFIF TZD==3 TOLPZQ=2.5/1000 ENDIFIF TZD==4 TOLPZQ=5/1000 ENDIFIF TZD==5 TOLPZQ=8/1000 ENDIFIF TZD==6 TOLPZQ=12/1000 ENDIFIF TZD==7 TOLPZQ=20/1000 ENDIFIF TZD==8 TOLPZQ=30/1000 ENDIFIF TZD==9 TOLPZQ=50/1000 ENDIFIF TZD==10 TOLPZQ=80/1000 ENDIFIF TZD==11 TOLPZQ=120/1000 ENDIF IF TZD==12 TOLPZQ=200/1000 ENDIFENDIFIF LD>25&LD<=40 IF TZD==1 TOLPZQ=0.8/1000 ENDIFIF TZD==2 TOLPZQ=1.5/1000 ENDIFIF TZD==3 TOLPZQ=3/1000 ENDIFIF TZD==4 TOLPZQ=6/1000 ENDIFIF TZD==5 TOLPZQ=10/1000 ENDIFIF TZD==6 TOLPZQ=15/1000 ENDIFIF TZD==7 TOLPZQ=25/1000 ENDIFIF TZD==8 TOLPZQ=40/1000 ENDIFIF TZD==9 TOLPZQ=60/1000 ENDIFIF TZD==10 TOLPZQ=100/1000 ENDIFIF TZD==11 TOLPZQ=150/1000 ENDIFIF TZD==12 TOLPZQ=250/1000 ENDIFENDIFIF LD>40&LD<=63 IF TZD==1 TOLPZQ=1/1000 ENDIFIF TZD==2 TOLPZQ=2/1000 ENDIFIF TZD==3 TOLPZQ=4/1000 ENDIFIF TZD==4 TOLPZQ=8/1000 ENDIFIF TZD==5 TOLPZQ=12/1000 ENDIFIF TZD==6 TOLPZQ=20/1000 ENDIFIF TZD==7 TOLPZQ=30/1000 ENDIFIF TZD==8 TOLPZQ=50/1000 ENDIFIF TZD==9 TOLPZQ=80/1000 ENDIFIF TZD==10 TOLPZQ=120/1000 ENDIFIF TZD==11 TOLPZQ=200/1000 ENDIFIF TZD==12 TOLPZQ=300/1000 ENDIFENDIFIF LD>63&LD<=100 IF TZD==1 TOLPZQ=1.2/1000 ENDIFIF TZD==2 TOLPZQ=2.5/1000 ENDIFIF TZD==3 TOLPZQ=5/1000 ENDIFIF TZD==4 TOLPZQ=10/1000 ENDIFIF TZD==5 TOLPZQ=15/1000 ENDIFIF TZD==6 TOLPZQ=25/1000 ENDIFIF TZD==7 TOLPZQ=40/1000 ENDIFIF TZD==8 TOLPZQ=60/1000 ENDIFIF TZD==9 TOLPZQ=100/1000 ENDIFIF TZD==10 TOLPZQ=150/1000 ENDIFIF TZD==11 TOLPZQ=250/1000 ENDIFIF TZD==12 TOLPZQ=400/1000 ENDIFENDIFIF LD>100&LD<=160 IF TZD==1 TOLPZQ=1.5/1000 ENDIFIF TZD==2 TOLPZQ=3/1000 ENDIFIF TZD==3 TOLPZQ=6/1000 ENDIFIF TZD==4 TOLPZQ=12/1000 ENDIFIF TZD==5 TOLPZQ=20/1000 ENDIFIF TZD==6 TOLPZQ=30/1000 ENDIFIF TZD==7 TOLPZQ=50/1000 ENDIFIF TZD==8 TOLPZQ=80/1000 ENDIFIF TZD==9 TOLPZQ=120/1000 ENDIFIF TZD==10 TOLPZQ=200/1000 ENDIFIF TZD==11 TOLPZQ=300/1000 ENDIFIF TZD==12 TOLPZQ=500/1000 ENDIFENDIFIF LD>160&LD<=250 IF TZD==1 TOLPZQ=2/1000 ENDIFIF TZD==2 TOLPZQ=4/1000 ENDIFIF TZD==3 TOLPZQ=8/1000 ENDIFIF TZD==4 TOLPZQ=15/1000 ENDIFIF TZD==5 TOLPZQ=25/1000 ENDIFIF TZD==6 TOLPZQ=40/1000 ENDIFIF TZD==7 TOLPZQ=60/1000 ENDIFIF TZD==8 TOLPZQ=100/1000 ENDIFIF TZD==9 TOLPZQ=150/1000 ENDIFIF TZD==10 TOLPZQ=250/1000 ENDIFIF TZD==11 TOLPZQ=400/1000 ENDIFIF TZD==12 TOLPZQ=600/1000 ENDIFENDIFIF LD>250&LD<=400 IF TZD==1 TOLPZQ=2.5/1000 ENDIFIF TZD==2 TOLPZQ=5/1000 ENDIFIF TZD==3 TOLPZQ=10/1000 ENDIFIF TZD==4 TOLPZQ=20/1000 ENDIFIF TZD==5 TOLPZQ=30/1000 ENDIFIF TZD==6 TOLPZQ=50/1000 ENDIFIF TZD==7TOLPZQ=80/1000 ENDIFIF TZD==8 TOLPZQ=120/1000 ENDIFIF TZD==9 TOLPZQ=200/1000 ENDIFIF TZD==10 TOLPZQ=300/1000 ENDIFIF TZD==11 TOLPZQ=500/1000 ENDIFIF TZD==12 TOLPZQ=800/1000 ENDIFENDIFIF LD>400&LD<=630 IF TZD==1 TOLPZQ=3/1000 ENDIFIF TZD==2 TOLPZQ=6/1000 ENDIFIF TZD==3 TOLPZQ=12/1000 ENDIFIF TZD==4 TOLPZQ=25/1000 ENDIFIF TZD==5 TOLPZQ=40/1000 ENDIFIF TZD==6 TOLPZQ=60/1000 ENDIFIF TZD==7 TOLPZQ=100/1000 ENDIFIF TZD==8 TOLPZQ=150/1000 ENDIF IF TZD==9 TOLPZQ=250/1000 ENDIFIF TZD==10 TOLPZQ=400/1000 ENDIFIF TZD==11 TOLPZQ=600/1000 ENDIFIF TZD==12 TOLPZQ=1000/1000 ENDIFENDIFIF LD>630&LD<=1000 IF TZD==1 TOLPZQ=4/1000 ENDIFIF TZD==2 TOLPZQ=8/1000 ENDIFIF TZD==3 TOLPZQ=15/1000 ENDIFIF TZD==4 TOLPZQ=30/1000 ENDIFIF TZD==5 TOLPZQ=50/1000 ENDIFIF TZD==6 TOLPZQ=80/1000 ENDIFIF TZD==7 TOLPZQ=120/1000 ENDIFIF TZD==8 TOLPZQ=200/1000 ENDIFIF TZD==9 TOLPZQ=300/1000 ENDIFIF TZD==10 TOLPZQ=500/1000ENDIFIF TZD==11 TOLPZQ=800/1000 ENDIFIF TZD==12 TOLPZQ=1200/1000 ENDIFENDIFIF LD>1000&LD<=1600 IF TZD==1TOLPZQ=5/1000 ENDIFIF TZD==2TOLPZQ=10/1000 ENDIFIF TZD==3TOLPZQ=20/1000 ENDIFIF TZD==4TOLPZQ=40/1000 ENDIFIF TZD==5TOLPZQ=60/1000 ENDIFIF TZD==6TOLPZQ=100/1000 ENDIFIF TZD==7TOLPZQ=150/1000 ENDIFIF TZD==8TOLPZQ=250/1000 ENDIFIF TZD==9TOLPZQ=400/1000 ENDIFIF TZD==10 TOLPZQ=600/1000 ENDIFIF TZD==11 TOLPZQ=1000/1000 ENDIFIF TZD==12 TOLPZQ=1500/1000 ENDIFENDIFIF LD>16000&LD<=2500 IF TZD==1TOLPZQ=6/1000ENDIFIF TZD==2TOLPZQ=12/1000 ENDIFIF TZD==3TOLPZQ=25/1000 ENDIFIF TZD==4TOLPZQ=50/1000 ENDIFIF TZD==5TOLPZQ=80/1000 ENDIFIF TZD==6TOLPZQ=120/1000 ENDIFIF TZD==7TOLPZQ=200/1000 ENDIFIF TZD==8TOLPZQ=300/1000 ENDIFIF TZD==9TOLPZQ=500/1000 ENDIFIF TZD==10TOLPZQ=800/1000 ENDIFIF TZD==11TOLPZQ=1200/1000 ENDIFIF TZD==12TOLPZQ=2000/1000 ENDIFENDIFIF LD>2500&LD<=4000IF TZD==1TOLPZQ=8/1000 ENDIFIF TZD==2TOLPZQ=15/1000 ENDIFIF TZD==3TOLPZQ=30/1000 ENDIFIF TZD==4TOLPZQ=60/1000 ENDIFIF TZD==5TOLPZQ=100/1000 ENDIFIF TZD==6TOLPZQ=150/1000 ENDIFIF TZD==7TOLPZQ=250/1000 ENDIFIF TZD==8TOLPZQ=400/1000 ENDIFIF TZD==9TOLPZQ=600/1000 ENDIFIF TZD==10 TOLPZQ=1000/1000 ENDIFIF TZD==11 TOLPZQ=1500/1000 ENDIFIF TZD==12 TOLPZQ=2500/1000 ENDIFENDIFIF LD>4000&LD<=6300 IF TZD==1TOLPZQ=10/1000 ENDIFIF TZD==2TOLPZQ=20/1000 ENDIFIF TZD==3TOLPZQ=40/1000 ENDIFIF TZD==4TOLPZQ=80/1000 ENDIFIF TZD==5TOLPZQ=120/1000 ENDIFIF TZD==6TOLPZQ=200/1000 ENDIFIF TZD==7TOLPZQ=300/1000 ENDIFIF TZD==8TOLPZQ=500/1000 ENDIFIF TZD==9TOLPZQ=800/1000 ENDIFIF TZD==10TOLPZQ=1200/1000 ENDIFIF TZD==11TOLPZQ=2000/1000 ENDIFIF TZD==12TOLPZQ=3000/1000 ENDIFENDIFIF LD>6300&LD<=10000 IF TZD==1TOLPZQ=12/1000 ENDIFIF TZD==2TOLPZQ=25/1000 ENDIFIF TZD==3TOLPZQ=50/1000 ENDIFIF TZD==4TOLPZQ=100/1000 ENDIF IF TZD==5TOLPZQ=150/1000 ENDIF IF TZD==6TOLPZQ=250/1000 ENDIF IF TZD==7TOLPZQ=400/1000ENDIFIF TZD==8 TOLPZQ=600/1000 ENDIF IF TZD==9 TOLPZQ=1000/1000 ENDIF IF TZD==10 TOLPZQ=1500/1000 ENDIF IF TZD==11 TOLPZQ=2500/1000 ENDIF IF TZD==12 TOLPZQ=4000/1000 ENDIF ENDIFgp0 = TOLPZQ这给文件是按照形位公差表编制的关系式，规定了公差等级从0到12级，尺寸范围到6300mm，下面的工程图是我用关系式实现的视图：我们修改长宽尺寸后，形位公差的值会自动变化：如何将我们编制的关系式文件和标注的形位公差关联起来，下面分步骤说明： 1. 在工程图里或3D 里先标好基准A 和B，这个大家都会，不再说明了； 2. 在工程图里使用系统形位公差上面3个形位公差； 3. 开始关联各个形位公差的主参数和形位公差等级： a) 点击：工程图图上面的工具主菜单---点击关系式---切换查找范围为特征，这里我准备在拉伸特征1上标注3个平行度公差，我们点击那个特征，就好b) 导入上面已经保存pxczqx_tol.txt的关系式文件：在导入后的关系式里前端写入：LD = d2 /*主参数TZD = 12 /*公差等级在关系式最后写入：gp0 = TOLPZQc)再生，看看关系式是否正确，这样就关联好一个形位公差了；4.剩下还有1平行度公差，我们将上面的关系式全部复制，黏贴在后面，再分别指定主参数和公差等级，及对用的形位公差参数gp1；5.全部关联好，再生，没有错误，确认，退出关系式，就可以了；6.上面的关系式可以为平行度、垂直度和倾斜度关联公差值；7.当然其它的形位公差只要按照这关系式格式，预先写出关系式，也是可以关联的。

Pro/Engineer Drawing 工程图尺寸公差
作者：佚名文章来源：不详点击数：更新时间：2006-6-20
内容摘要:1 建立公差选择DRAWING- Advanced Tol Setup Standard ISO/DIN 。

，即可建立基于iso的公差· 5。

2 改变公差等级菜单DRAWING- Advanced Tol Setup Model Class 选择四种选项的一种：可以利用命令TOL SETU
5.8.1 建立公差
选择DRAWING- > Advanced > Tol Setup > Standard > ISO/DIN .，即可建立基于iso的公差
· 5.8.2 改变公差等级
菜单DRAWING- > Advanced > Tol Setup > Model Class >选择四种选项的一种：
可以利用命令TOL SETUP > Tol Tables>来修改/调入/保存/显示公差表
· 5.8.3 修改公差类型
1.选择菜单：DETAIL > Modify > Dimension .
2.选择尺寸，确认
3.在公差模式（Tolerance Mode）框中，选择一种，并确定相应的公差值。

4.ok
· 5.8.4 修改公差值
方法1:modify-value,点击公差值数值
方法2：modify-dimensions,修改公差值。

本节内容主要介绍配置文件config.pro的选项,每个配置选项都有中文说明，希望对大家有所帮助：格式为：名称缺省值类别说明值accuracy_lower_bound 0.0001!环境输入一个精确值来覆盖缺省下限。

上限固定为0.01。

相对精度的最小值是1E-06。

acis_out_version 5!数据交换允许用户选择ACIS 输出版本。

4, 5activate_sketch_with_dflt no!特征yes-使用系统缺省设置自动激活草绘器。

add_lower_level_comps_to_layer no!层设置此选项为"yes"将取消选中"当前偏好层"选项，此选项允许将低级元件添加到顶级层中。

add_weld_mp no!焊接Yes -计算质量属性时，包括焊缝；No - 计算质量属性时，排除焊缝。

advanced_intersection no!组件控制相交工具的外观和可用功能的范围。

yes, noaf_copy_references_flag no!用户界面在注释特征定义对话框中切换复制参照列的显示no, yes noalign_cable_bundles yes!机电在新创建的束相交或分支位置处将其对齐yes, noallow_anatomic_features no!特征允许创建Pro/E 2000i 之前版本的几何特征，包括耳、环形槽、刀刃、槽、凸缘、轴、局部推拉、半径圆和截面圆等特征。

yes, noallow_confirm_window yes!用户界面退出Pro/ENGINEER 时显示一个确认窗口。

这就允许使用鼠标来确认/取消退出Pro/ENGINEER。

yes, noallow_float_opt_checkout no!系统yes-对于浮动模块允许失败检查。

allow_move_attach_in_dtl_move yes!绘图yes-绘图模式中的"移动"和"移动连接"命令一起动作。

概念: 了解尺寸公差了解尺寸公差当您在Creo Parametric 中设计零件时，需要指定模型尺寸的允许变化范围。

这些变化范围称为尺寸公差。

所有模型尺寸均由公差控制，那些被视为精确尺寸的基本尺寸除外。

默认情况下，所有模型尺寸都有应用于自身的一般公差。

不过，您也可以对模型尺寸应用单独的公差。

一般公差适用于以公称格式显示的所有模型尺寸(没有特定的公差)，而单独的公差则适用于特定的单独尺寸标注。

公差标准可将模型的公差标准指定为ANSI 或ISO。

∙ANSI 公差标准- 这是Creo Parametric 中的默认公差标准。

该公差基于小数点后公称尺寸的位数。

可使用配置文件选项linear_tol 和angular_tol 对其进行全局控制。

也可使用小数点后的特定位数来设置单独的尺寸标注。

∙ISO 公差标准- 此公差标准由一组标准公差表控制。

当公差标准指定为ISO 时，这些公差表会加载到模型中。

如果将公差标准更改为ANSI，则这些表将被从模型中移除。

图 1 - ISO 公差示例公差显示格式可以用四种格式类型显示尺寸公差图 2 - 公差格式：∙公称- 将显示公称尺寸。

∙限制- 不显示公称尺寸，而显示上限和下限值。

∙加-减- 公称值和正负变化范围一起显示。

∙对称- 公称值和对称的正负变化范围一起出现。

ISO 公差表对于已配置为ISO 标准的模型，可以根据需要将尺寸分配给不同的公差表。

默认情况下，会将尺寸分配给“一般”表。

将尺寸分配给表时，公差表和尺寸值将控制生成的尺寸公差值。

您可将公差表参考改为下列表中的任何一个：∙一般- 一个模型只能分配有一个基本公差表。

可将其与特定公差等级相结合，以将尺寸公差应用到未分配的尺寸。

∙破断边- 与一般公差表类似，每个模型中只能有一个破断边表应用到半径尺寸和倒角。

∙孔和轴- 可根据需要在模型中添加任意数量的孔和轴公差表。

这些表将根据特定的功能需求及所需的制造公差被应用到尺寸中。
