第二部分数字程控交换的基本原理一．交换机的发展最早的自动电话交换机是在1892年投入使用的。

这是步进制交换机。

1926年开通了纵横制交换机。

随着电子技术，尤其是半导体技术的迅速发展，人们在交换机内引入了电子技术，称作电子交换机。

1965年美国贝尔公司投产开通了第一个程控交换机。

二．程控数字交换机的基本结构全数字交换机的典型程控数字交换系统的基本结构如图2-1，图中交换机分为选组级（数字交换网络）和用户级（用户模块和远端模块）二部分，各有自己的处理机进行控制，处理机之间则通过通信信息进行联系。

总体上，交换机包括话路系统(交换网和用户模块)和控制系统两部分。

2-1 典型数字交换系统⑴用户级的主要任务是集中用户的话务量，由用户模块将一群用户集中后，然后通过用户级和选组级间的数字中继线送至选组级。

如果我们将用户级的设备放到用户集中点，形成一个“远端模块”（或叫模块局），它和选组级（也叫母局）之间也是通过数字中继线相连。

这样大大提高了线路的利用率，节约了投资，传输质量也提高了。

用户模块和远端模块之间的差别在于后者通过数字中继设备和选组级相连；而前者没有，这里数字中继设备的主要任务是码型转换和信号。

⑵用户电路：在数字交换机中，用户电路有BORSCHT七个功能。

这七个功能分别是——馈电（BF）、过压保护（OP）、振铃控制（RC）、监视（S）、编译码和滤波（C&F）、混合电路（HC）与测试（T）。

⑶数字交换网：交换网络的功能是根据用户的呼叫要求，通过控制部分的接续命令，建立主叫与被叫用户间的连接通路。

数字交换网络由时分交换网络（随机存储器构成）和空分交换网络（电子开关阵列构成）构成。

⑷中继器：是中继线和交换网络间的接口电路。

包括码型变换及反变换、时钟提取与帧同步、提取和插入随路信令等功能。

⑸控制系统：程控交换机的控制系统由处理机和存储器组成，处理机执行交换机程序，完成交换机的各项功能。

从结构上将，控制系统可分为集中控制和分散控制两种方式。

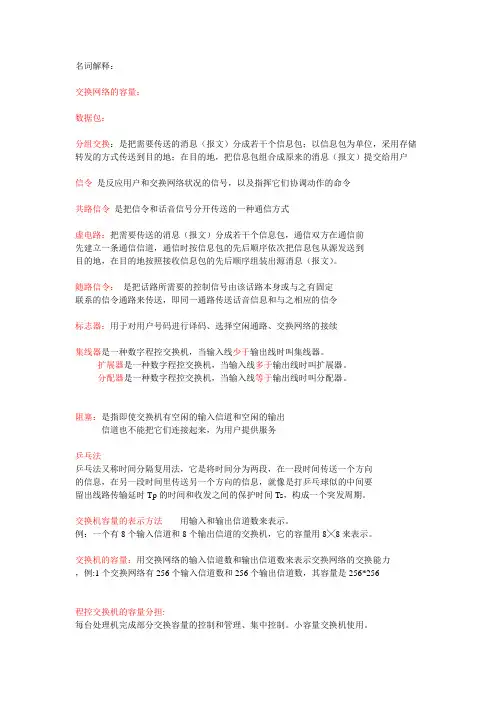

名词解释：交换网络的容量：数据包：分组交换：是把需要传送的消息（报文）分成若干个信息包；以信息包为单位，采用存储转发的方式传送到目的地；在目的地，把信息包组合成原来的消息（报文）提交给用户信令是反应用户和交换网络状况的信号，以及指挥它们协调动作的命令共路信令是把信令和话音信号分开传送的一种通信方式虚电路：把需要传送的消息（报文）分成若干个信息包，通信双方在通信前先建立一条通信信道，通信时按信息包的先后顺序依次把信息包从源发送到目的地，在目的地按照接收信息包的先后顺序组装出源消息（报文）。

随路信令：是把话路所需要的控制信号由该话路本身或与之有固定联系的信令通路来传送，即同一通路传送话音信息和与之相应的信令标志器：用于对用户号码进行译码、选择空闲通路、交换网络的接续集线器是一种数字程控交换机，当输入线少于输出线时叫集线器。

扩展器是一种数字程控交换机，当输入线多于输出线时叫扩展器。

分配器是一种数字程控交换机，当输入线等于输出线时叫分配器。

阻塞：是指即使交换机有空闲的输入信道和空闲的输出信道也不能把它们连接起来，为用户提供服务乒乓法乒乓法又称时间分隔复用法，它是将时间分为两段，在一段时间传送一个方向的信息，在另一段时间里传送另一个方向的信息，就像是打乒乓球似的中间要留出线路传输延时Tp的时间和收发之间的保护时间Ts，构成一个突发周期。

交换机容量的表示方法用输入和输出信道数来表示。

例：一个有8个输入信道和8个输出信道的交换机，它的容量用8╳8来表示。

交换机的容量：用交换网络的输入信道数和输出信道数来表示交换网络的交换能力，例:1个交换网络有256个输入信道数和256个输出信道数，其容量是256*256程控交换机的容量分担:每台处理机完成部分交换容量的控制和管理、集中控制。

小容量交换机使用。

ISDN ： 综合业务数字网 ISDN 是以提供端到端数字连接的综合数字网为基础发展而成的通信网，用于支持话音和非话音的多种业务。

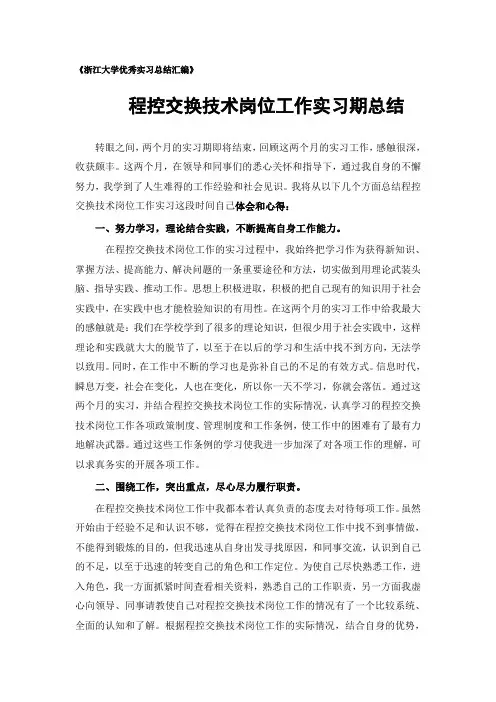

《浙江大学优秀实习总结汇编》程控交换技术岗位工作实习期总结转眼之间，两个月的实习期即将结束，回顾这两个月的实习工作，感触很深，收获颇丰。

这两个月，在领导和同事们的悉心关怀和指导下，通过我自身的不懈努力，我学到了人生难得的工作经验和社会见识。

我将从以下几个方面总结程控交换技术岗位工作实习这段时间自己体会和心得：一、努力学习，理论结合实践，不断提高自身工作能力。

在程控交换技术岗位工作的实习过程中，我始终把学习作为获得新知识、掌握方法、提高能力、解决问题的一条重要途径和方法，切实做到用理论武装头脑、指导实践、推动工作。

思想上积极进取，积极的把自己现有的知识用于社会实践中，在实践中也才能检验知识的有用性。

在这两个月的实习工作中给我最大的感触就是：我们在学校学到了很多的理论知识，但很少用于社会实践中，这样理论和实践就大大的脱节了，以至于在以后的学习和生活中找不到方向，无法学以致用。

同时，在工作中不断的学习也是弥补自己的不足的有效方式。

信息时代，瞬息万变，社会在变化，人也在变化，所以你一天不学习，你就会落伍。

通过这两个月的实习，并结合程控交换技术岗位工作的实际情况，认真学习的程控交换技术岗位工作各项政策制度、管理制度和工作条例，使工作中的困难有了最有力地解决武器。

通过这些工作条例的学习使我进一步加深了对各项工作的理解，可以求真务实的开展各项工作。

二、围绕工作，突出重点，尽心尽力履行职责。

在程控交换技术岗位工作中我都本着认真负责的态度去对待每项工作。

虽然开始由于经验不足和认识不够，觉得在程控交换技术岗位工作中找不到事情做，不能得到锻炼的目的，但我迅速从自身出发寻找原因，和同事交流，认识到自己的不足，以至于迅速的转变自己的角色和工作定位。

为使自己尽快熟悉工作，进入角色，我一方面抓紧时间查看相关资料，熟悉自己的工作职责，另一方面我虚心向领导、同事请教使自己对程控交换技术岗位工作的情况有了一个比较系统、全面的认知和了解。

第一章1、实现通信必须要有的三个要素：终端、传输和交换2、交换节点的接续类型：○1本局接续：本局用户线之间的接续；○2出局接续：在用户线和出中继线之间的接续；○3入局接续：在入中继线和用户之间的接续；○4转接接续：在入中继线和出中继线之间的接续。

3、交换节点的基本功能：○1能正确接收和分析从用户线或中继线发来的呼叫信号；○2能正确接收和分析从用户线或中继线发来的地址信号；○3能按目的地址正确地进行选路以及在中继线上转发信号；○4能控制连接的建立；○5能按照所收到的信号拆除连接。

4、交换技术的分类：（1）按照传输信号分：模拟交换和数字交换；（2）按照接续控制方式分：布控交换和程控交换；（3）按照传输信道的占用方式分：电路交换和分组交换；（4）按照传输带宽分配方式分：窄带交换和宽带交换。

5、模拟信号：是指代表消息的信号及其参数（幅度、频率和相位）随着消息连续变化的信号。

6、数字信号：是指信号幅度并不随时间连续的变化，而是取有限个离散值的信号。

7模拟通信：以模拟信号为传输对象的传输方式称为模拟传输，而以模拟信号来传送消息的通信方式称为模拟通信。

缺点：抗干扰能力弱、保密性差、设备不易大规模集成以及不适应计算机通信飞速发展的需要等。

8、数字通信：以数字信号为传输对象的传输方式称为数字传输，而以数字信号来传送消息的通信方式称为数字通信。

优点：抗干扰性强、保密性好、设备易于集成化，以及便于使用计算机技术进行处理等。

缺点：所用的信道频带比模拟通信所用频带宽的多，降低了信道利用率。

9、模拟交换：以模拟信号为交换对象称为模拟交换，传输和交换的信号是模拟信号的交换机称为模拟交换机。

10、数字交换：以数字信号为交换对象称为数字交换，传输和交换的信号是数字信号的交换机称为数字交换机。

11、布控：布控就是布线逻辑控制，布控交换是利用逻辑电路进行控制的一种交换方式。

12、程控：程控就是存储程序控制，程控交换是利用计算机软件进行控制（即存储程序控制）的一种交换方式。

软交换的基本概念定义：软交换是网络演进以及下一代分组网络的核心设备之一，它独立于传送网络，主要完成呼叫控制、资源分配、协议处理、路由、认证、计费等主要功能，同时可以向用户提供现有电路交换机所能提供的所有业务，并向第三方提供可编程能力。

（1）软交换的结构软交换从广义上看是一种体系结构，包括了4个功能层面：媒体/接入层、传输层、控制层和业务/应用层，它主要由软交换设备、信令网关、媒体网关、应用服务器、IAD （Integrated Access Device）等组成。

从狭义上看，软交换指软交换设备，定位在控制层。

（2）软交换的功能①媒体网关接入功能该功能可以认为是一种适配功能，它可以连接各种媒体网关，如PSTN/IP中继媒体网关、ATM媒体网关、用户媒体网关、无线媒体网关、数据媒体网关等，完成H.248协议功能。

同时还可以直接与H.323终端和SIP 客户端终端进行连接，提供相应业务。

②呼叫控制和处理功能呼叫控制功能是软交换的重要功能之一，它完成基本呼叫的建立、维持和释放，提供控制功能，包括呼叫处理、连接控制、智能呼叫触发检测和资源控制等，可以说是整个网络的中枢。

③协议功能软交换作为一个开放的实体，与外部的接口必须采用开放的协议。

④业务提供功能由于软交换在电信网络从电路交换网向分组网演进的过程中起着十分重要的作用，因此软交换应能够提供PSTN/ISDN交换机提供的全部业务，包括基本业务和补充业务；同时还应该可以与现有智能网配合提供现有智能网所提供的业务；也可以支持第三方业务平台，提供多种增值业务和智能业务。

⑤互通功能软交换互通功能可以通过信令网关实现分组网与现有No.7信令网的互通；可以通过信令网关与智能网互通；可以通过软交换的互通模块，采用H.323协议与IP电话网互通，采用SIP协议与SIP网络互通。

2.MPLS与IP的比较答：传统IP交换网由IP路由器构成，ip 路由器运行路由信息协议RIP、开放最短路径优先协议OSPF以及边界网关协议BGP等路由协议来建立路由表。

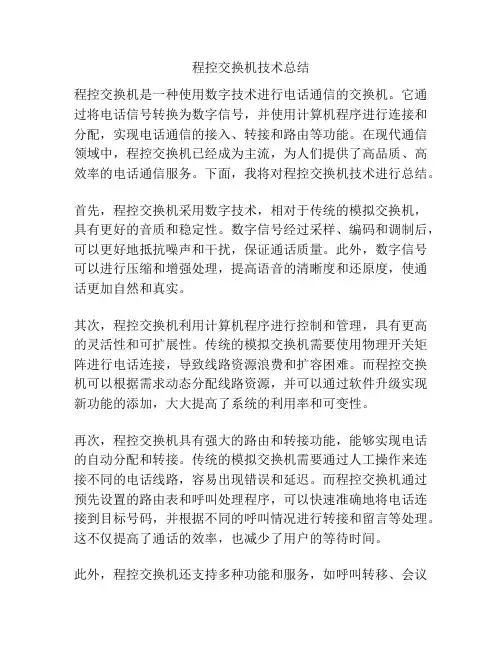

程控交换机技术总结程控交换机是一种使用数字技术进行电话通信的交换机。

它通过将电话信号转换为数字信号，并使用计算机程序进行连接和分配，实现电话通信的接入、转接和路由等功能。

在现代通信领域中，程控交换机已经成为主流，为人们提供了高品质、高效率的电话通信服务。

下面，我将对程控交换机技术进行总结。

首先，程控交换机采用数字技术，相对于传统的模拟交换机，具有更好的音质和稳定性。

数字信号经过采样、编码和调制后，可以更好地抵抗噪声和干扰，保证通话质量。

此外，数字信号可以进行压缩和增强处理，提高语音的清晰度和还原度，使通话更加自然和真实。

其次，程控交换机利用计算机程序进行控制和管理，具有更高的灵活性和可扩展性。

传统的模拟交换机需要使用物理开关矩阵进行电话连接，导致线路资源浪费和扩容困难。

而程控交换机可以根据需求动态分配线路资源，并可以通过软件升级实现新功能的添加，大大提高了系统的利用率和可变性。

再次，程控交换机具有强大的路由和转接功能，能够实现电话的自动分配和转接。

传统的模拟交换机需要通过人工操作来连接不同的电话线路，容易出现错误和延迟。

而程控交换机通过预先设置的路由表和呼叫处理程序，可以快速准确地将电话连接到目标号码，并根据不同的呼叫情况进行转接和留言等处理。

这不仅提高了通话的效率，也减少了用户的等待时间。

此外，程控交换机还支持多种功能和服务，如呼叫转移、会议通话、语音信箱、短消息和数据传输等。

这些功能可以根据用户需求进行定制和组合，丰富了通信的方式和内容。

同时，程控交换机还支持电子商务和远程办公等应用，提高了商务通信和办公效率。

然而，程控交换机也存在一些问题和挑战。

首先，由于其复杂的技术和系统结构，需要进行高成本的建设和维护。

其次，程控交换机对网络和设备的要求较高，需要具备稳定、高速的数据传输和处理能力。

此外，程控交换机还面临着安全性和隐私问题，特别是在互联网和移动通信环境下，需要采取有效的安全措施来保护用户的信息和通话内容。

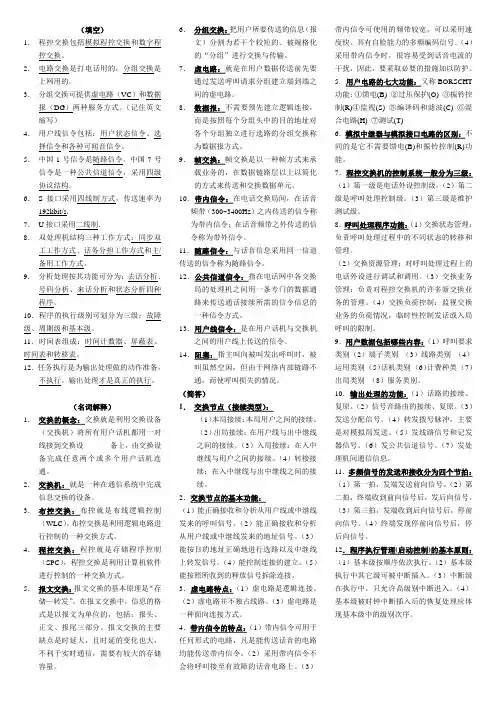

（填空）1．程控交换包括模拟程控交换和数字程控交换。

2．电路交换是打电话用的，分组交换是上网用的。

3．分组交换可提供虚电路（VC）和数据报（DG）两种服务方式。

（记住英文缩写）4．用户线信令包括：用户状态信令、选择信令和各种可闻音信令。

5．中国1号信令是随路信令。

中国7号信令是一种公共信道信令，采用四级协议结构。

6．S接口采用四线制方式，传送速率为192kbit/s.7．U接口采用二线制.8．双处理机结构三种工作方式：同步双工工作方式、话务分担工作方式和主/备用工作方式。

9．分析处理按其功能可分为：去话分析、号码分析、来话分析和状态分析四种程序。

10．程序的执行级别可划分为三级：故障级、周期级和基本级。

11．时间表组成：时间计数器、屏蔽表、时间表和转移表。

12．任务执行是为输出处理做的动作准备，不执行。

输出处理才是真正的执行。

（名词解释）1．交换的概念：交换就是利用交换设备（交换机）将所有用户话机都用一对线接到交换设备上，由交换设备完成任意两个或多个用户话机连通。

2．交换机：就是一种在通信系统中完成信息交换的设备。

3．布控交换：布控就是布线逻辑控制（WLC），布控交换是利用逻辑电路进行控制的一种交换方式。

4．程控交换：程控就是存储程序控制（SPC），程控交换是利用计算机软件进行控制的一种交换方式。

5．报文交换：报文交换的基本原理是“存储—转发”。

在报文交换中，信息的格式是以报文为单位的，包括：报头、正文、报尾三部分。

报文交换的主要缺点是时延大，且时延的变化也大，不利于实时通信，需要有较大的存储容量。

6．分组交换：把用户所要传送的信息（报文）分割为若干个较短的、被规格化的“分组”进行交换与传输。

7．虚电路：就是在用户数据传送前先要通过发送呼叫请求分组建立端到端之间的虚电路。

8．数据报：不需要预先建立逻辑连接，而是按照每个分组头中的目的地址对各个分组独立进行选路的分组交换称为数据报方式。

9．帧交换：帧交换是以一种帧方式来承载业务的，在数据链路层以上以简化的方式来传送和交换数据单元。

1、现代社会有两大基础设施是交通运输网和电信网。

2、基本的电信网由终端、传输和交换等三类设备组成。

电信网种类繁多，按网络用途分类：承载网、交换网和支撑网3、从物理上完善的电信网则是由交换网、传输承载网和终端设备以及支撑系统组成的。

4、从逻辑上电信网是由节点（Node）、链路（Link）和端点（End）以及信令（协议）组成的。

5、电信网络框架结构：基础网、支撑网和业务网。

6、支撑网包括信令网、同步网、电信管理网7、信令按照信令的传送区域划分，可将信令分为用户线信令和局间信令。

按照信令传送通路与话路之间的关系来划分，信令可分为随路信令和公共信道信令两大类。

8、公共信道信令（NO.7）9、不同步会出现漏读滑动和重读滑动问题10、我国电话网已采用两级网的结构。

DC1构成长途两级网的高平网(省际平面)；DC2构成长途网的低平面网(省内平面)。

然后逐步向无级网和动态无级网过渡。

DC1为省（自治区、直辖市）长途交换中心，其职能主要是汇接所在省（自治区、直辖市）的省际长途来去话务和所在本地网的长途终端话务。

DC2是本地网的长途终端交换中心，其职能主要是汇接所在本地网的长途终端话务。

本地电话网的网状结构长途电话网两级结构11、国内长途字冠为‘0’，长途区号可以是1~4位长，其号码方案为：0＋长途区号＋本地电话号码，国际长途长途字冠为‘00’,国家号码为1~3位，自动拨号程序为：00＋国家号码＋被叫国的国内有效号码12、电信网总体发展总趋势是数字化、综合化、智能化、宽带化和个人化。

13、二级本地网可分为去话汇接、来话汇接、来去话汇接。

1、现代通信网中采用的交换方式主要有电路交换、分组交换、报文交换方式，电路交换方式是指两个用户在相互通信之前，必须先由交换设备在两者之间建立一条实际的物理链路，并在这个通话期间由他们独占这条电路，直到通话结束为止的一种交换方式。

报文交换技术不需要事先建立物理线路，它将发送的数据作为一个整体发给中间交换设备，采用存储转发。

1、纵横交换机有两个特点：①接线器接点采用压接触方式，减少了磨损并且由于采用了贵金属使得接触点的可靠性提高了②公共控制这就是控制部分和话路分开，交换机的控制由‘标志器’和‘记发器’来完成！自动电话交换机从信息传递方式上可分为:模拟交换机和数字交换机。

从控制方式上可分为：布线逻辑控制交换机和储存程序控制交换机。

程控交换机的基本结构图分为：话路和控制两部分。

出中继电路和入中继电路是与其他电话交换机的接口电路。

用户电路是每个用户话机独用设备，只为一个用户服务。

程控交换机实质上是数字电子计算机控制的交换机。

2、脉冲编码调制简称脉冲调制即PCM.传送限带连续信号时，只要传送信号的单个抽样值（脉冲）的序列就足够了，这些抽样的幅值等于连续信号在该时刻的瞬时值，而重复频率Fc至少等于所传交流信号的2倍。

通常的通话频带的带宽是4kHz(话音频带规定为300～400Hz)因此抽样频率取在fc=800Hz就够了.量化过程就是把在输入端连续变化的有无限种幅度的模拟量变成在输入端的有限种幅度的模拟量.量化大体方法有三种:舍去型，即将小于1的位数舍去,补足型即将小于1的位数补为1.四舍五入型.信噪比是通信上用以衡量通信质量的一个重要指标，信噪比=10*lg(信号/噪音) 一般要求信噪比大于26 db,显然在小信号时上述的量化噪音就有可能太大而达不到这个标准。

因此要求减少小信号时的量化噪音，或者说要求减少小信号时的量化误差。

一般有两种方法解决：1，将量化级差分得细一些，这样可以减少量化误差，从而减少量化噪音，2，采用不均匀量化分组，就是说将小信号的量化误差分得细一些，将大信号的量化误差分的粗一些。

这样可以使在保持原来的量化级数下降信噪比做的都高于26db。

这种做法叫压缩扩张法。

编码器的输入码型有：单极性不归零码（NRZ）占空比为100%。

单极性归零型（RZ）占空比为50%.时隙和帧：前面已经说过，抽样重复频率为8000HZ，也就是每隔125us抽样一次，对每一个话路来说，每次抽样经过量化以后编码可编程8为PCM码组，这就是一个时隙。

第一早1. 电话交换的主要任务是建立一条为任意俩个用户之间输送话音信息的通路。

2. 电话交换机按接续动作分类，可分为人工电话交换与自动电话交换。

3. 电话通信的基本要求有四点：效率，非线性失真系数，频率特性及清晰度。

4. 电话机的主要有三个部分组成：信号设备，通讯设备和转换设备。

5. 拨号盘的结构，主要是脉冲接点和短路接点组。

拨号盘的主要工作参数是脉冲频率，断续比和脉冲间隔。

6. 按键式电话机的电路可由集成电路组装。

按键式话机分脉冲式及双音频两类。

脉冲式可分并联脉冲拨号及串联脉冲拨号俩类。

7. 电话交换机具有信号监视功能，连接功能及控制功能。

对于间接控制方式的交换机可分两大部分：话路设备和控制设备。

&话路设备的组成方式有空间分割方式和时间分割方式；控制设备有布线逻辑控制和存贮程序控制方式。

9. 机电式交换机本局接续经过呼出接续，拨号及呼入接线三个阶段。

10. 电话通信网的基本结构分三类：网状网，心状网及复合网。

11. 我国电话网分为长途电话网和本地网两部分。

国内长途网结构为四级汇接辐射式。

12. 本地网的编号采用等位制。

特种业务用三位号，本地网端局号码为七位（或六位），其中三位（或二位）为局号，用户分机号为四位。

13. 长途网的编号为不等位制，它包括三部分；长途字冠+长途区号+端局号码。

国际长途全自动号码由国际长途字冠，国家号码和国内号码三部分组成。

14. 通话的话费主要决定三个因素：通话的次数、通话时长及通话距离。

15. 电话网服务质量体现在传输质量、接续质量和稳定性三个方面。

16. 长途通信有三种接续制度；迟接制、立接制和迅接制，这三种即接续制度分别对应人工接续、半自动接续、和全自动接续三种方式。

.第二早1. 为保证通信网的正常运行，完成网络中各部分之间信息的正确传输和交换，以实现任意两个用户之间的通信，必须要有一个完善的信号系统。

2. 按信号的工作区域分，信号可分为用户线信号、局间信号的传递方向分，信号可分为前向信号和后向信号。
