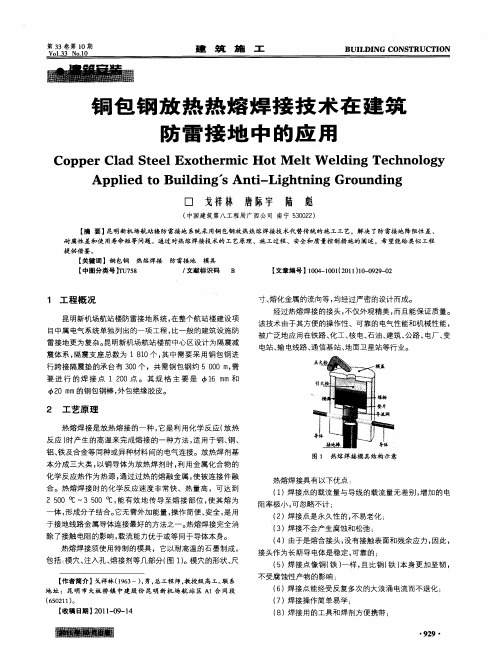

铜包钢放热热熔焊接技术在建筑防雷接地中的应用
行跨 接隔震垫 的承 台有 ３ ０个 ，共 需铜包钢 约 ５ ００ ｎ， ０ ０ ｌ需
要 进 行 的焊 接 点 １ ２ ０点 。 其 规 格 主 要 是 咖１ ｉｌ ０ ６ ｒ 和 ｌ Ｔ ｌ
西２ ｌ ０ｆ ｉ ｍ的铜包钢棒 ， 外包 绝缘 胶皮。
２ 工 艺原 理
热 熔焊接 是放 热熔 接的一种 ， 它是 利用化学 反应 （ 放热 反应 ） 时产生 的高 温来完成熔 接 的一 种方法 ， 用于铜 、 、 适 钢 铝 、 及合金等 同种或异种材料 间的 电气连 接。放 热焊剂基 铁
（ ）配备灭火 器材 ， ３ 派专人看护 ；
４ 施工方法
其具体施工过程为 ： （ ）将模 夹装 到模具 上 ， 具的规 格 随焊点 的结 构形 １ 模
式 而异 ；
（ ４）配备专 业防护设 备 ， 如劳保服 、 目镜 、 工手套 、 护 焊 头盔 、 面罩等 ：
（） ５ 尽量远离 易燃、 易爆建筑或 者堆 场、 物体 （ ０ ｍ） ≥１ ；
寸、 熔化金属的流 向等 ， 均经过 严密的设计 而成。 经过热熔焊接 的接 头 ， 不仅外观精美 ， 而且能保证质 量。 该技术 由于其方便 的操作性 、可靠的 电气性能和机械性 能 ，
被广泛地 应用在铁路 、 化工 、 电、 核 石油 、 建筑、 公路 、 电厂 、 变 电站 、 电线路 、 信基站、 输 通 地面卫星站等行业 。
冷却 １ 一２ 。 ０Ｓ ０Ｓ
７ 结 语
传统的接地系统 ， 如金属棒、 金属 带、 板状导体 或深井接 地等 ， 仅单 纯地将故 障 电流通过 金属导体 而流 向大地 ， 而无 法对故障 电流如何 更快 扩散 于土壤 中产生影响。 而采 用铜包 钢热熔焊接技术代 替传 统的施工工艺 ， 解决 了防雷接地降阻
防雷接地系统中接地体如何防腐防雷接地体防腐措施
防雷接地系统中接地体如何防腐防雷接地体防腐措施有关防雷接地系统中接地体怎么防腐的问题，共享几个可行的防雷接地体防腐措施，包括防雷接地体的选择、防雷接地体的施工质量、电化学腐蚀措施等，多方位做好防雷接地体的防腐工作。
防雷接地体的防腐措施在防雷技术中，防雷接地装置是建筑物外部防雷系统的紧要构成部分。
当雷电被建筑物接闪器截获时，雷电流沿着接闪器、引下线、接地体这条人们预定的通道泄入大地，建筑物就有可能得到保护。
反之，假如这条通道显现故障，雷电流不能顺畅入地，则建筑物、其内藏物品、人畜和内部电气电子系统有可能受到雷击的损害。
实践证明：外部防雷系统在雷电流侵袭、恶劣环境的作用和人类有意无意的破坏下，使用一段时间后可能显现故障，而大多数故障与接闪器、引下线、接地体，特别是引下线和接地体的腐蚀、绣断有关。
接地体一般用金属导电材料，如钢、镀锌钢、铜、铜包钢等构成。
导体的形状可以使角形、扁形、管形或园形；结构可以是水平、垂直、环形、辐射形、网形或它们的组合。
由于金属化学性质活泼，极易与空气中氧发生氧化反应、与土壤中的电解质的水溶液发生电化学反应而锈蚀，使接地体的作用减弱甚至于失去殆尽。
金属锈蚀现象是一多而杂的化学过程。
腐蚀往往先从金属表面，特别是在坑洼、裂痕、有杂质或不干净的地方开始，渐渐深入内部。
锈蚀后覆盖在金属表面的修饰物是电介质，其导电本领较差，这相当于在金属导体外包围一层绝缘材料，同时锈蚀也使防雷接地体导体的有效截面积减小，两者共同作用的结果使接地电阻增大，影响电流经防雷接地体向土壤泄放，接触和跨步电压提高，威逼人和动物的安全。
一般防雷接地体的锈蚀物结构比较疏松，易于剥落、脱裂，过一段时间后防雷接地体就会锈断，给发电厂、变电站的稳定安全运行和雷电的防范带来隐患。
因此，必需重视引下线、防雷接地体的锈蚀现象的讨论，实行适当的措施，尽可能减缓或防止其腐蚀进程，延长防雷接地体的有效寿命。
此外对防雷接地体还应定期检修，适时除去隐患。
铜包钢接地技术交底
单位工程单位工程10、在柱与梁的结合处，正确锯好梁的槽口，在梁的槽口上划好中心线，梁模板宜缩短混凝土2～3mm并锯成小斜面，以便拆模。
11、在浇筑前，从清扫口清扫柱脚内的杂物，并冲洗干净，封闭清扫口。
四、梁模板梁模板采用14厚木胶板，50×100mm木方配制成梁侧、梁底模板。
梁支撑用碗扣式钢管或扣件式钢管，侧模背次龙骨木方沿梁纵向布置，间距500mm。
当梁高小于、等于600mm时，梁侧模可不用对拉螺栓，仅支撑板模的水平钢管顶撑，同时用一部分短钢管斜撑即可；当梁高大于600mm时，梁侧模要增加对拉螺栓固定，对拉螺栓沿梁高每500mm设一道，纵向间距每600mm设置一道，梁底模木方间距沿梁宽不大于300mm，钢管支撑沿梁纵向间距600mm～1000mm，沿梁宽间距500mm左右，钢管水平连系杆每1.8m一道，1、根据弹出的轴线在柱子上弹出梁位置和水平线2、按设计标高调整支架的标高，安装梁底模板并拉线找平，当梁跨度≥4m时，跨中梁底处按设计要求起拱，如设计无要求时，起拱高度一般为梁跨的1‰—3‰。
3、梁板模板安装工艺流程：支梁底模（按规范规定起拱、→支梁侧模→支板模→绑扎梁钢筋→支梁另一侧模→复核梁模尺寸及位置→与相邻梁板连接固定→检查验收。
具体见下图梁模板支设示意图。
五、混凝土楼板模板支撑采用钢管脚手架，纵横间距为1000～1200mm，采用早拆体系柱头。
主龙骨为双钢管，次龙骨为50×100木方，间距500mm，上部铺设14厚木模板，用钉子钉牢，见上图。
支模前的准备工作1、做好定位基准工作。
A、根据控制轴线用墨斗在结构板面上弹出柱、柱结构尺寸线及梁的中轴线。
B、在柱竖向钢筋上部50cm标注高程控制点，用以控制梁板模标高。
C、设置模板定位基准：根据构件断面尺寸切割一定长度的钢筋，点焊在主筋上（以勿烧主筋断面为准），并按二排主筋的中心位置分档，以保证钢筋与模板位置的准确。
2、按施工需用的模板及配件对其规格、数量逐项清点检查，未经修复的部件不得使用。
接地棒,接地扁钢,镀铜扁钢商家
网铺设时导致地网接头过多，性能受影响，成本增加。镀铜扁钢可成
卷供应（单根长度可过百米），做水平地网铺设时联接接头少，穿管
弯折方便简单。 电流传导能力强。在 20˚C 的温度下，铜的电阻率是 17.24×10-6 （Ω•mm），钢的电阻率为 138×10-6（Ω•mm）。假设以铜的导电率为 基准值 1（即 100%）， 则角钢和镀锌圆钢的导电率仅为 8.6%，镀铜 钢的导电率超过 20%，而镀铜钢绞线的导电率为 30%。 在雷电流等
纹。 4）双金属内部有残留物,深入地下后，地下水,电解液等介质会渗透入 中间,造成内部腐蚀,且易形成原电池效应,从而增加镀铜钢接地系统 腐蚀速度. 5）钢芯较软,打深时易弯曲.
本公司提供的镀铜扁钢是由世界一流的电镀技术在低碳钢上电镀纯 度为 99.9%以上的点解铜而成，镀铜层各点厚度为 0.070mm 以上，每 卷长度可大于 50m 具体应用：用于设备接地引下线、地网水平接地
4
优点: 1）铜层与钢棒达到分子型结合,接地棒深入土壤时,不会弯曲,破 裂. 2）铜层均匀,含铜纯度高;钢芯强度高. 3）耐腐蚀性强,不会脱节,翘皮,开裂. 4）导电性能好,电气性能稳定. 5）准保证质量.铜层必须大于 0.070mm,以保证 30 年以上的寿命. 包铜钢工艺: 将钢材插入铜管内,利用直拉机拉丝模的束紧力将铜管 束紧在钢材外表面.也称冷轧包覆法,即用机械力将铜层包覆在钢材上. 优点是: 工艺简单,成本低. 可以加工很厚的铜层 缺点: 1）钢铜结合力差,可从表面切割将铜层与钢棒分开; 2）接地极打入地下土层时,表面铜层易翻皮. 3）铜钢结合为机械方式,接点处存在间隙,焊接时,表层铜管易出现裂
联系方式： 公司：宁波市镇海倍速达石化设备有限公司 联系人：刘杰 电话: 86—0574-- 26275768 传真: 86—0574--26275766 手机：13867875273 QQ：75710921 邮箱：liujie7758.sichuan@ 地址：中国宁波市镇海区庄市兆龙路 1151 号
卷供应（单根长度可过百米），做水平地网铺设时联接接头少，穿管
弯折方便简单。 电流传导能力强。在 20˚C 的温度下，铜的电阻率是 17.24×10-6 （Ω•mm），钢的电阻率为 138×10-6（Ω•mm）。假设以铜的导电率为 基准值 1（即 100%）， 则角钢和镀锌圆钢的导电率仅为 8.6%，镀铜 钢的导电率超过 20%，而镀铜钢绞线的导电率为 30%。 在雷电流等
纹。 4）双金属内部有残留物,深入地下后，地下水,电解液等介质会渗透入 中间,造成内部腐蚀,且易形成原电池效应,从而增加镀铜钢接地系统 腐蚀速度. 5）钢芯较软,打深时易弯曲.
本公司提供的镀铜扁钢是由世界一流的电镀技术在低碳钢上电镀纯 度为 99.9%以上的点解铜而成，镀铜层各点厚度为 0.070mm 以上，每 卷长度可大于 50m 具体应用：用于设备接地引下线、地网水平接地
4
优点: 1）铜层与钢棒达到分子型结合,接地棒深入土壤时,不会弯曲,破 裂. 2）铜层均匀,含铜纯度高;钢芯强度高. 3）耐腐蚀性强,不会脱节,翘皮,开裂. 4）导电性能好,电气性能稳定. 5）准保证质量.铜层必须大于 0.070mm,以保证 30 年以上的寿命. 包铜钢工艺: 将钢材插入铜管内,利用直拉机拉丝模的束紧力将铜管 束紧在钢材外表面.也称冷轧包覆法,即用机械力将铜层包覆在钢材上. 优点是: 工艺简单,成本低. 可以加工很厚的铜层 缺点: 1）钢铜结合力差,可从表面切割将铜层与钢棒分开; 2）接地极打入地下土层时,表面铜层易翻皮. 3）铜钢结合为机械方式,接点处存在间隙,焊接时,表层铜管易出现裂
联系方式： 公司：宁波市镇海倍速达石化设备有限公司 联系人：刘杰 电话: 86—0574-- 26275768 传真: 86—0574--26275766 手机：13867875273 QQ：75710921 邮箱：liujie7758.sichuan@ 地址：中国宁波市镇海区庄市兆龙路 1151 号
铜包钢接地极
铜包钢接地极安装方式1、铜包钢接地极一般采用圆钢或钢管制成，其直径不应小于下列数值：●铜包钢接地极一般采用直径为19mm镀锌圆钢●屋面上的避雷针采用直径25mm镀锌钢管●水塔顶部避雷针采用直径25mm或40mm的镀锌钢管●采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm2、避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
3、焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：●扁钢为其宽度的2倍(且至少3个棱边焊接)●烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管●避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm●圆钢为其直径的6倍●圆钢与扁钢连接时，其长度为圆钢直径的6倍●所有金属部件必须镀锌，操作时注意保护镀锌层4、铜包钢接地极宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：●针长1m以下：圆钢为12mm钢管为20mm●针长1-2m：圆钢为16mm钢管为25mm●烟囱顶上的针：圆钢为20mm钢管为40mm详细参数铜包钢接地棒又叫铜包钢接地极、水平连铸铜包钢接地棒、电镀铜包钢接地棒、防雷接地棒、防雷接地体。
电镀铜包钢接地棒:HX-D(D代表镀)HX-LZ(LZ代表连铸）按使用种类不同又分：组合型HX-DZ、标准型HX-DB两种。
按制造工艺分两大类：电镀铜包钢接地棒、水平连铸铜包钢接地棒。
标准铜包钢接地极：属于单根铜包钢接地棒，标准型接地棒的一端被截平并倒角，另一端被切削成60度角。
组合型铜包钢接地棒：由多根铜包钢接地棒通过接地极连接器连接而成，主要用于深度接地，最深可达35M以上，从而可以满足特殊场合、特殊气候下低阻值要求（如不会受到干旱和霜的影响）。
其中的每棵铜包钢接地棒两端都被滚圆搓牙，并截平倒角，以便提供插入大地时施加的受力面；并且安装使用快捷方便，属于微创作业。
电镀铜包钢接地棒产品规格及型号：（水平连铸铜包钢接地棒：HX-LZ产品规格及型号以此类推）直径、长度、铜层、可根据客户要求定制，常规外径：Ф12—Ф60．其中：￠20以下，10支/捆，包装（PE+编织条）。
铜包钢接地方法
铜包钢接地方法铜包钢接地施工方法作为新工艺，上海工地UCB工程接触了一项新的技术（铜包钢接地），铜包钢接地目前在国外的一些大中型化工企业都广泛的采用，但由于它的投资比较高，施工工艺复杂。
所以在国内还很少有单位应用，作为我们仪电专业对此项技术也从未接触过，为了能正确施工我们多方参考、查找资料，在我们不懈的努力下终于圆满完成，并且一次验交合格。
就此简单介绍一下，为以后施工提供参考。
一、铜包钢接地是一种特殊的接地形势，是以钢为基体金属，通过特殊的工艺手段，在其外表面覆盖上一层有一定厚度的铜，成为一种新型复合材料。
它的主要特点有：a 结构工艺独特、接地体（线）均为两种金属材料的复合体。
b 防腐特性优越：利用牺牲阴极保阳极的电化学原理，极大地减缓主体金属的腐蚀速度。
c接地性能更佳：利用电流的聚肤效应，自身的电阻值低于常规的镀锌扁钢电阻（内为钢而外为cu，cu的电阻率明显低于铁）。
对于潮湿、盐碱、酸性土壤及产生化学腐蚀介质的特殊场所，更能显示出其优越性。
d连接方式有连接器连接和火泥熔接焊连接，虽然后者比前者的成本要高出2/3，但是它连接的可靠性高，为降低成本通常应采用地下焊接、地上用连接器连接。
二、铜包钢接地敷设中应注意的事项：（1）接地体、接地线在安装过程中不得坠落、碰撞，以免损坏表面复层。
（2）明敷接地线的支架与接地线应做绝缘处理，防止复层腐蚀。
(3) 暗埋接地线施工时，在需要焊接的地点，要挖的空间较大一些，以免焊时模具放不下，而无法工作。
三、铜包钢接地线的一种特殊连接方法——火泥熔接法。
什么是火泥熔接焊——是一种将熔接物放入石墨熔模的熔腔里，由起火粉引起熔粉剂剧烈燃烧，将铜水浇注被熔接物的焊缝处的一种方法。
这种焊接工艺的优点是，焊后被熔接物连接头表面平滑光亮，没有气孔，经切开检验剖面也无气孔或其它瑕疵，熔接部位的结合力坚固。
可见火泥熔接法所必须的设备和材料应：a石墨模具、 b 模夹、 c 熔粉剂、d 起火粉、 e 点火枪、 f 平纹绵布、g C型线夹、h 铜包钢被焊体等。
铜包钢接地棒规格参数
铜包钢接地棒作为防雷接地施工的宠儿，不仅功能强，使用方便，相比纯铜价格还很低廉。
受宠的同时自然也会受到很多客户购买的意向需求，这时又有很多人做了难，不知道该选择什么规格型号尺寸的铜包钢接地棒。
下面就由专业生产厂商给大家介绍一下铜包钢接地棒的常见规格。
铜包钢接地棒可以分为标准型和组合型两种结构。
标准型：单根铜包钢接地棒，一端切削60度角，另一端截平且倒角。
组合型：组合型铜包钢接地棒是由接地棒、同轴连接器、驱动头和钻头等配件组成。
由多根铜包钢接地棒，通过螺纹连接器连接而成的接地体。
用于深度接地，最深可达60m。
单根铜包钢棒两端均滚圆搓牙，且截平倒角，以便减小插入大地时施加的受力面。
标准型的常见规格如下：
φ代表铜包钢接地棒的直径（单位：毫米），后面数字对应的为不同铜包钢接地棒的长度（单位：米）
φ14mm 1.2m、1.5m、2.5m、3m。
φ16mm 1.2m、1.5m、2.5m、3m。
φ18mm 1.2m、1.5m、2.5m、3m。
φ20mm 1.2m、1.5m、2.5m、3m。
φ22mm 1.2m、1.5m、2.5m、3m。
φ25mm 1.2m、1.5m、2.5m、3m。
组合型接地棒常用规格如下：
如果想了解更多铜包钢接地棒的相关信息，可以登录至鸿防雷科技有限公司官网咨询。
公司目前主要产品有：铜覆钢接地棒、铜覆钢接地圆线、铜覆钢扁钢、铜覆钢绞线，电解离子接地极、热熔焊剂、焊接模具等等。
铜包钢接地棒的详细介绍
铜包钢接地棒的填充剂有什么作用:
铜包钢接地棒接地系统由先进的陶瓷合金化合物组成,电极外表是紫铜合金,以确保最高导电性能及较长使用寿命,并配以内外两大种类填充剂.导体内的缓释填充剂埋设后,接地电阻会逐渐下降,半年至一年内达到稳定值,埋设缓释过程可以长达30年.
铜包钢接地棒是由纯度达99.9%的电解铜分子覆盖到钢芯上制成.铸铜接地棒,采用优质Q235低碳钢,经过大缩径冷拉加工,克服了套管包覆法结合力差的的缺陷,增强了抗拉强度,且又保持韧性,外镀99.9%纯铜,铜层厚度有0.254mm,0.33mm,0.5mm,1.0mm等可供客户选择
泊头金昊防雷器材有限公司致力于打造国内价格最低，质量最好，产品最全的防雷器材生产基地，为了更好更直观的展现我公司的产品质量和价格优势，也为更好服务广大客户我公司在全国各地级市均设有办事处。产品全、价格低、质量好，售后服务最好、不用东奔西走，一站购齐。是经销商、设计院、施工单位的首选合作伙伴公司生产销售电铸铜包钢接地线（绞线，圆线）铜包钢接地棒接地极/石墨接地极，接地模块/雷克石接地模块/避雷针/放热熔焊接模具焊粉/电解离子接地极/铜包钢绞线/降阻剂/水平连铸铜包钢接地棒极/铜包钢扁钢/铜包钢圆钢/软态电铸铜包钢接地圆线，放热焊粉及模具，复合接地装置，铝包钢绞线，接地配件等接地产品。铜包钢加工业的特殊性使其对镀铜工艺的要求不同于常规的钢铁零件镀铜。因此，如何选择适合于线材加工用的镀铜工艺是一个十分重要的课题。
泊头市金昊防雷器材有限公司生产的铜包接地棒是用特殊的电铸技术将99.9%的纯铜均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合（如两者结合不密，在通电的情况下，会产生原电池反应，阳极金属铁发生氧化反应变成铁离子流失，反而加快钢芯受蚀）。它具有铜层厚（0.25毫米以上）、粘合度好、不剥离（可轧制螺纹）等特点。它的优点是抗拉强度大（高大600牛顿/平方毫米），耐腐蚀性强（可保证使用寿命在50年以上），有恒定的低电阻及良好的可塑性，既有与铜等同的性能又兼有钢材特性。
