B229-04同心绞合铜线和铜包钢复合导体复合导体规范1、范围1.1此规范包含了由裸硬拉圆铜线制成的同心绞合导体与硬拉圆铜包钢线材复合体，一般用于高架电气导体。
1.2此规范中导体按以下型号分级（参考图1）○铜 ◎铜包钢1.3密度的SI值被视为标准值。
对于其他性能，英寸-磅值被视为标准值，SI单位值可以是近似的。
2、参考文件2.1ASTM标准：B1 硬拉铜线规范B227 硬拉铜包钢线规范B354 有关未绝缘金属的电气导体的术语2.2ANSI标准：C42 电气术语定义2.3 标准和术语国际研究所NBS 手册100——铜线表3、订单信息3.1此规范中材料的订单应包含以下信息：3.1.1每种尺寸和型号的数量3.1.2 导体尺寸：硬拉铜线等同于圆密耳面积或AWG（第7部分和表1）3.1.3 型号（参考1.2，图1和表1）3.1.4 外层绞向，如果不是左向（参考6.3）3.1.5 需要的物理实验（参考7.2部分）3.1.6 包装尺寸（参考14.1）3.1.7 特殊包装唛头（15部分）3.1.8 防护套，如需要（参考14.2）3.1.9 检测地点（13部分）4、线材材料4.1 买方应明确导体尺寸和型号。
硬拉铜线和铜包钢线材在导体中截面积应如图1显示。
4.2 在绞合之前，使用的线材应满足B1和B227规范要求。
5、接头5.1 铜线——在最终拉制之前的铜杆或铜线可以有焊接。
构成同心绞合复合导体（总共有7条或更少的线）的成品圆铜线不能有接头。
在其它导体中，成品单支铜线可以有接头，但是在导体同一层中的接头之间距离不能小于50英尺（15m）。
5.2铜包钢——如果接头或焊接能像线材本身一样不会使成品绞合导体的强度降低到表1显示的最小断裂强度以下，那么接头或焊接则是允许的。
这些接头或焊接在导体同一层中距离不小50英尺（15m）6、绞合6.1对于型号A，C和D导体，最好的绞合约为完成后导体外径的16.5倍，但不应小于线径13倍或大于20倍。
铜包钢圆钢技术参数1. 引言铜包钢圆钢是一种常见的金属材料，广泛应用于建筑、机械制造、电力等行业。
本文将详细探讨铜包钢圆钢的技术参数，包括材料成分、尺寸规格、物理性能等方面的内容。

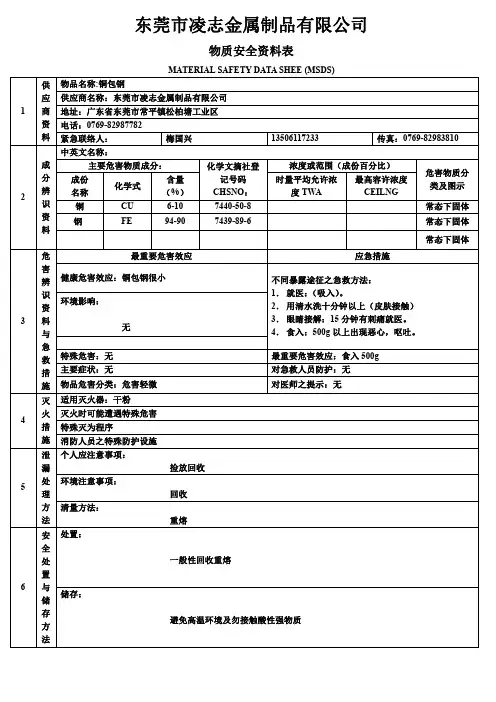

2. 材料成分铜包钢圆钢的主要成分是铜和钢。
铜的添加可以提高材料的导电性和导热性，同时增加材料的韧性和耐腐蚀性。
钢的添加可以增加材料的强度和硬度，提高材料的耐磨性和耐冲击性。
根据不同的应用要求，铜和钢的配比可以有所不同。
3. 尺寸规格铜包钢圆钢的尺寸规格是根据不同的应用需求而确定的。
常见的尺寸规格包括直径、长度和重量等方面的参数。
铜包钢圆钢的直径通常在10mm到100mm之间，长度可以根据客户需求定制，重量也会根据直径和长度的变化而有所不同。
4. 物理性能铜包钢圆钢具有良好的物理性能，包括强度、硬度、韧性、导电性和导热性等方面的指标。
下面将对这些性能进行详细介绍。
4.1 强度铜包钢圆钢的强度是指材料抵抗外力破坏的能力。
强度可以通过拉伸试验和硬度试验来评估。
根据不同的应用要求，铜包钢圆钢的强度可以有所不同。
4.2 硬度铜包钢圆钢的硬度是指材料抵抗表面压痕的能力。
硬度可以通过硬度试验来评估，常用的硬度测试方法有布氏硬度和洛氏硬度等。
4.3 韧性铜包钢圆钢的韧性是指材料在受到外力作用时能够发生塑性变形而不断裂的能力。
韧性可以通过冲击试验和弯曲试验来评估。
4.4 导电性铜包钢圆钢具有良好的导电性，可以用于电力传输和电子设备制造等领域。
导电性可以通过电阻率来评估，铜包钢圆钢的电阻率通常较低。
4.5 导热性铜包钢圆钢具有良好的导热性，可以用于热交换器和散热器等应用。
导热性可以通过热导率来评估，铜包钢圆钢的热导率通常较高。
5. 应用领域铜包钢圆钢由于其良好的物理性能，在建筑、机械制造、电力等行业得到广泛应用。
具体应用包括电线电缆、汽车零部件、机械零件、导热器件等。
6. 结论铜包钢圆钢是一种重要的金属材料，具有优异的物理性能和广泛的应用领域。
铜包钢绞线技术条件一、1.1 概论铜包钢绞线绳索是电气化铁路接触网上一种新型的复合型线材。
1.2 铜包钢绞线绳索是本公司参照美标ASTM B227、ASTM B228与铁道三院、铁道四院电化处合作研制生产的,作为新产品,填补一项国内空白。
1.3 本公司生产的铜包钢绞线绳索技术条件、性能指标执行Q/BSH09-2005标准。
二、原材料及工艺2.1 铜包钢绞线母材采用优质高碳65#盘条,经酸洗、拉拔、淬火、磷化、电镀、绞制而成。
材质符合GB/T4354规定。
2.2整个生产过程都是内部完成,生产中严格执行ISO9001生产质量认证体系全程检测监控。
三、分类3.1 根据企标规定,绞线因原材料和工艺不同分为I型及II型。
I型TGJ为铜包钢绞线,II型TGTJ为铜包钢芯铜绞线。
本技术条件:I型按标称截面积介绍六种规格产品:502mm、702mm、802mm、952mm、1002mm、1202mm,具体标识为TGJ1×19-50 TGJ1×19-70 TGJ1×19-80 TGJ1×19-95 TGJ1×19-100TGJ1×19-120四、机构要求4.1 铜包钢绞线其结构一般为1×19,也可按用户要求生产。
4.2节径比应不小于10不大于16,一般为13-15.相邻两层中外层的节径比应小于内层的节径比。
4.3 相邻两绞向应相反。
如无特殊要求,最外层绞向应为右向。
五、外观质量要求5.1 绞线及单丝表面应光洁,不得有疤痕及裂缝、漏镀及划伤等缺陷。
5.2 绞线的通条直径和捻距应均匀,切断后应不松散。
5.3绞线内单丝应紧密绞合,不得有交错、断裂和弯折。
六、单丝检验及绞线技术指标6.1 单丝检测应在绞制前进行。
6.2 单丝直径测定精度为0.01mm千分尺。
6.3单丝弯折试验按GB/T4909.5进行弯折次/180 °≥6次。
6.4单丝缠绕试验按GB/T2976进行在相当于自身和芯棒上缠绕6圈不开裂,不起皮。

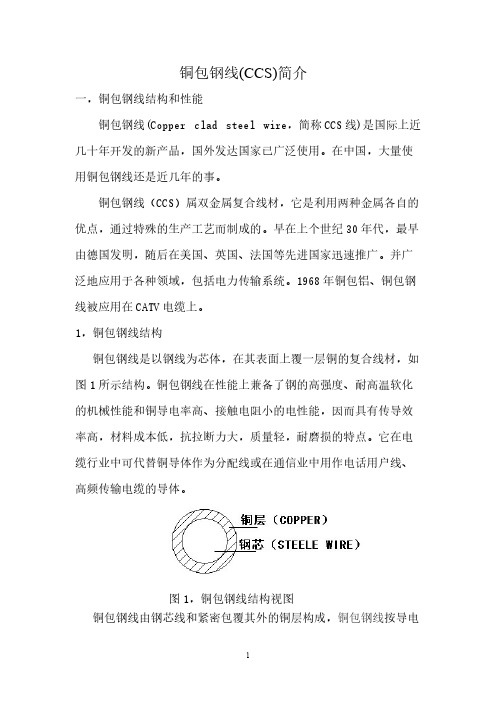

铜包钢线(CCS)简介一，铜包钢线结构和性能铜包钢线(Copper clad steel wire，简称CCS线)是国际上近几十年开发的新产品，国外发达国家已广泛使用。
