单绳缠绕式矿井提升机说明书(全套)

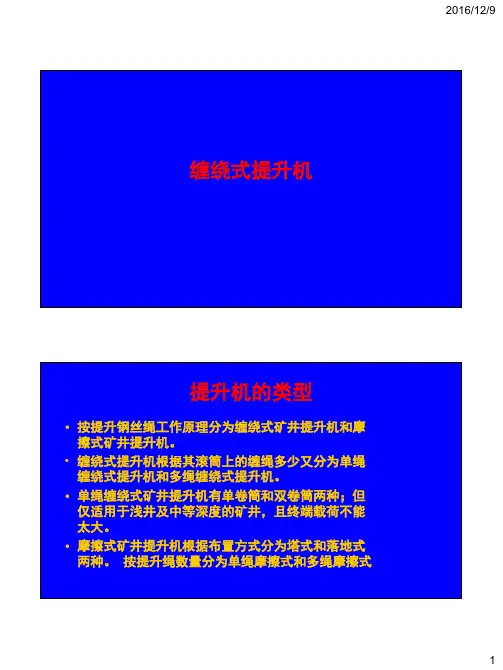

缠绕式提升机提升机的类型•按提升钢丝绳工作原理分为缠绕式矿井提升机和摩擦式矿井提升机。

•缠绕式提升机根据其滚筒上的缠绳多少又分为单绳缠绕式提升机和多绳缠绕式提升机。

•单绳缠绕式矿井提升机有单卷筒和双卷筒两种；但仅适用于浅井及中等深度的矿井，且终端载荷不能太大。

•摩擦式矿井提升机根据布置方式分为塔式和落地式两种。

按提升绳数量分为单绳摩擦式和多绳摩擦式•摩擦提升一般均采用尾绳平衡，以减小两端张力差，提高运行的可靠性。

因此，在容器与提升钢丝绳连接处的钢丝绳断面上，静应力将随容器位置变化而变化。

矿井越深，应力的波动值越大。

•为了保证提升钢丝绳的必要使用寿命，在提升钢丝绳任意断面处的应力波动值一般不应大于165MPa，否则会影响其使用寿命。

•缠绕式提升机一般不设平衡尾绳。

单绳缠绕式工作原理•单缠绕式双滚筒提升机工作原理是：将两根钢丝绳的一端以相反的方向分别缠绕并固定在提升机的两个滚筒上；另一端绕过井架上的天轮分别与两个提升容器连接。

这样，通过电动机改变滚筒的转动方向，可将提升钢丝绳分别在两个滚筒上缠绕和放松，以达到提升或下放容器，完成提升任务的目的。

•双滚筒提升机的两个滚筒在与轴的连接方式上有所不同：其中一个滚筒通过楔键或热装与主轴固接在一起，称为固定滚筒(又称为死滚筒)；另一个滚筒滑装在主轴上，通过离合器与主轴连接，故称之为游动滚筒(又称为活滚筒)。

采用这种结构的目的是考虑到在矿井生产过程中提升钢丝绳在终端载荷作用下产生弹性伸长，或在多水平提升中提升水平的转换，需要两个滚筒之间能够相对转动，以调节绳长，使得两个容器分别对准井口和井底水平。

JK型矿井提升机组成矿井提升机的主要组成有：•工作机构（包括主轴装置及主轴承）；•制动系统（包括制动器和控制装置）；•机械传动装置（包括减速器、离合器和联轴器）；•润滑系统（包括润滑油泵站和管路）；•检测及操纵系统（包括操纵台、深度指示器及传动装置和测速发电装置）；•拖动、控制和自动保护系统（包括主电动机、电气控制系统、自动保护系统和信号系统）•辅助部分（包括机座、机架、护罩、导向轮装置和车槽装置）等。

JKB-2.5×2P单绳缠绕式矿井提升机技术说明鹤壁市星光矿山机械制造有限公司JKB-2.5×2P单绳缠绕式矿井提升机技术说明书机械部分一、技术规格（一）、使用地点环境及工作条件1、设备现场安装型式安装：标准型式安装2、提升型式：斜井提升3、工作环境：煤矿井下非采掘面4、其他：环境温度为－5℃—＋30℃海拔：1500m（二）、设备参数：1、设备名称：单绳缠绕式矿井提升机2、提升机型号：JKB-2.5×2P3、卷筒个数：14、卷筒直径：2500 mm5、卷筒宽度：2000 mm6、最大静张力：载人65KN载物83KN7、最大静张力差：载人65KN载物83KN8、提升长度：m9、提升坡度：17度10、提升钢丝绳参数：类型：φ28 mm钢丝绳提升速度：3.2 m/s二、技术要求（一）、主轴装置1、主轴需采用优质45＃中碳钢锻制，连接法兰直接在主轴上锻制（为用户解决了滚键滚筒松动等顾虑）。

经过两次无损探伤检测精车加工后而成，承载能力和扭矩均大于415KN、机械性能实验符合国家标准，保证使用性能可靠。

主轴毛坯加工过后2、主轴装置轴承选用双列向心球面滚子轴承，该轴承承载能力大运行平稳。

3、卷筒材料采用16Mn,厚度为25mm钢板，经卷板机卷筒后由立车精加工（防止卷筒偏心），回火，振动失效处理后、剖分为对称的四份装配该卷筒受力更均匀，应力更好，承受扭转强度大于270KN,抗因钢丝绳振动冲击拉力大于410KN。

4、制动盘同副盘整体联接后消除内应力，保证其强度满足使用要求。

5、副盘同卷筒采用双列铰制孔高强度螺栓联接，带定位锁销装配止口，确保其二次装配满足要求。

6、卷筒同支轮采用双列铰制孔高强度螺栓联接。

7、主轴装置同减速机采用齿形联轴器联接，强力切向键传递扭矩，使主轴与减速机联接平行度稳定性更精确，承载扭矩能力为520KN。

8、滚筒衬板采用塑衬，塑衬绳槽半径按照φ28mm的钢丝绳制作。

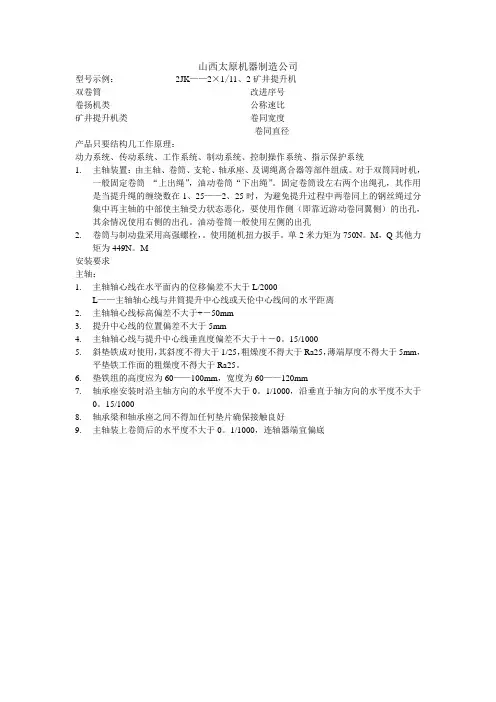

山西太原机器制造公司型号示例：2JK——2×1/11、2矿井提升机双卷筒改进序号卷扬机类公称速比矿井提升机类卷同宽度卷同直径产品只要结构几工作原理：动力系统、传动系统、工作系统、制动系统、控制操作系统、指示保护系统1.主轴装置：由主轴、卷筒、支轮、轴承座、及调绳离合器等部件组成。

对于双筒同时机，一般固定卷筒“上出绳”，油动卷筒“下出绳”。

固定卷筒设左右两个出绳孔，其作用是当提升绳的缠绕数在1、25——2、25时，为避免提升过程中两卷同上的钢丝绳过分集中再主轴的中部使主轴受力状态恶化，要使用作侧（即靠近游动卷同翼侧）的出孔，其余情况使用右侧的出孔。

油动卷筒一般使用左侧的出孔2.卷筒与制动盘采用高强螺栓，。

使用随机扭力扳手。

单2米力矩为750N。

M，Q其他力矩为449N。

M安装要求主轴：1.主轴轴心线在水平面内的位移偏差不大于L/2000L——主轴轴心线与井筒提升中心线或天伦中心线间的水平距离2.主轴轴心线标高偏差不大于+－50mm3.提升中心线的位置偏差不大于5mm4.主轴轴心线与提升中心线垂直度偏差不大于＋－0。

15/10005.斜垫铁成对使用，其斜度不得大于1/25，粗燥度不得大于Ra25，薄端厚度不得大于5mm，平垫铁工作面的粗燥度不得大于Ra25。

6.垫铁组的高度应为60——100mm，宽度为60——120mm7.轴承座安装时沿主轴方向的水平度不大于0。

1/1000，沿垂直于轴方向的水平度不大于0。

15/10008.轴承梁和轴承座之间不得加任何垫片确保接触良好9.主轴装上卷筒后的水平度不大于0。

1/1000，连轴器端宜偏底。

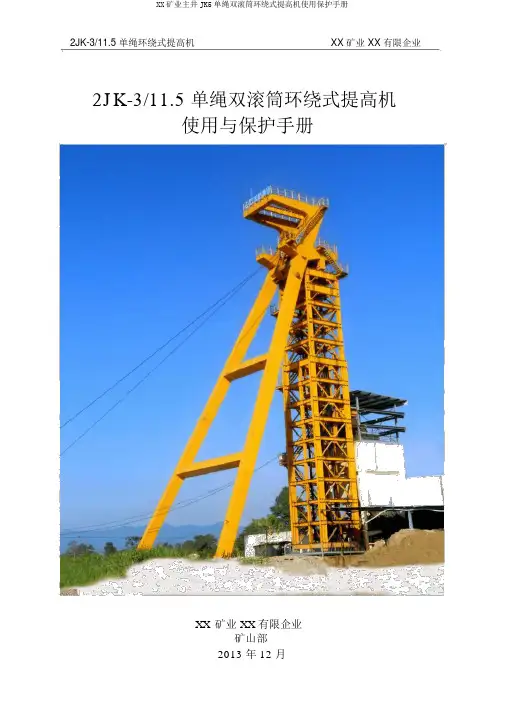

2JK-3/11.5 单绳环绕式提高机XX 矿业 XX 有限企业2JK-3/11.5 单绳双滚筒环绕式提高机使用与保护手册XX矿业 XX 有限企业矿山部说明本说明仅供 XX 矿业主井提高机有关技术人员、维修工、绞车司机使用。

所有人员应在恪守国家有关规程、管理制度等条件下操作、使用和保护。

目录说明 (1)目录 (1)一、提升机设计说明 (3)二、提升机启动、停电电源步骤 (4)1、启动电源 (4)2、停止电源 (4)三、提升机开车运行 (4)1、运行操作前的准备工作 (4)2、正常开车操作 (5)四、提升机常见操作 (5)1、选择速段 (5)2、过卷操作 (6)3、井筒内检修操作 (6)4、液压站检修选择 (6)5、应急开车 (6)6、允许一次开车情况（轻故障） (7)7、井口清零 (7)8、编码器选择 (7)9、液压站压力调定 (7)10 、调绳 (7)11 、装载站操作 (8)12 、钢丝绳罐道拉紧装置 (9)五、提升机运行注意事项 (9)六、单装置运行 (10)七、提升机调试参数 (10)1、提升机主要技术参数 (10)2、线路板调整 (11)3、应急开车速度给定调整 (11)4、软件参数设置（单位：米） (11)5、高压柜参数整定 (12)6、快开保护值 (13)7、 6RA70全数字直流传动装置参数 (13)8、提升机负荷一吨所需电流值 (15)八、电控常见故障分析处理 (15)1、高压故障 (15)3、传动故障 (18)4、变流器启动故障 (18)5、液压压力高 (19)6、主回路接地故障 (20)7、操作台/信号急停故障 (20)8、电机过载过流 (21)9、主电机温度高 (21)10 、失磁故障 (21)11 、松绳保护动作 (22)12 、操作台通讯断开 (23)13 、测速机等速过速 (23)14 、6Ra70等速过速 (24)15 、减速定时过速 (24)16 、编码器等速超速 (24)17 、测速断线 (25)18 、硬件等速过速 (25)19 、装置反馈给定超差 (25)20 、主从编码器位置超差 (25)21 、硬件安全回路先掉 (26)22 、使能断线 (26)23 、断轴保护 (26)24 、错向保护 (27)25 、液压检修故障 (27)26 、过卷 (28)27 、液压站故障 (28)28 、轻故障 (28)29 、定点包络线 (29)九、机械部分常见故障分析处理 (29)1、机械部分安装调整 (29)①盘形制动器装置调整29②液压站与操作台（ +DK ）电控联合调试29③牌坊式深度指示器292、液压站故障及处理方法 (30)3、润滑站故障及处理方法 (30)4、电动机制动器（小抱闸）故障及处理方法 (31)5、机械部分维护保养注意事项 (31)十、相关制度表格 (32)1、设备技术状态检查评定表 (32)2、设备检修卡 (32)3、设备润滑卡 (33)4、设备事故报告表 (33)5、设备检查记录 (34)一、提高机设计说明本矿山工程规模为 65 万吨钾矿属大型化工矿山，依据矿山电力设计规范，主井提高系统供电按二级负荷设计。

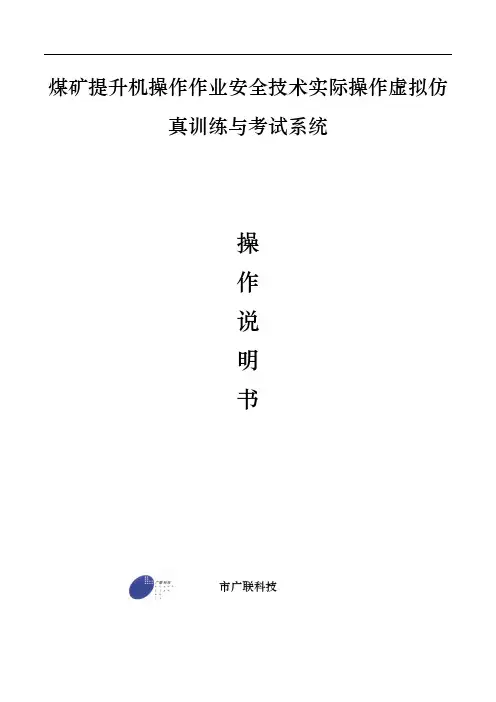

煤矿提升机操作作业安全技术实际操作虚拟仿真训练与考试系统操作说明书市广联科技目录产品简介 (1)一、开机 (1)二、系统模块选择 (1)三、软件操作步骤 (1)（一）提升机作业前安全检查（K1） (1)1、机房安全检查 (1)2、运行装置安全检查 (1)3、试运转安全操作 (1)（二）提升机安全操作（K2） (1)1、开机安全操作 (1)2、提升运行安全操作 (1)3、停机安全操作 (1)4、收工安全操作 (1)产品简介本系统考核程序严格依据《煤矿特种作业人员实际操作考试标准》设计，考核通过软件与硬件结合，能真实的模拟煤矿提升机作业操作体验，同时软件界面能同步操作显示，在考核时间结束时系统实时给出相应考核成绩和各分项考核得分，同时系统通过局域网络将本考生考试结果（包括考生信息、考核成绩、扣分项的详细信息等资料）上传至管理系统数据库。

该产品主要由教学系统模块、训练系统模块、模拟考试系统模块、考试系统模块组成。

一、开机1、打开电源开关，确保设备通电。

2、按下操作台设备【开关】按钮，设备自动进入系统界面。

二、系统模块选择考试模式，考生登录完成直接进入考试，非考试模式可选择理论教学、实操教学、模拟考试三个系统模块，如下图所示：选择理论教学系统，进入理论教学模块选择，选择相应模型进入学习；选择训练系统、模拟考试系统与考试模式系统，进入科目选择界面，选择科目进入学习，如下图所示:三、软件操作步骤（一）提升机作业前安全检查（K1）1、机房安全检查（1）检查作业环境①照明充足，温度正常，无与工作无关人员。

②无易燃、易爆物品存放。

③操作台清洁、周围无杂物。

检查步骤如下：（鼠标点击图片红色箭头指示处）检查完点击【下一步】按钮。

（2）检查安全防护①防护围栏、警示牌、接地保护、防雷电保护装置等齐全、完好。

②通信联络畅通。

③消防器材类别、标识齐全，在有效期，放置合理。

①②③①②检查完点击【下一步】按钮。

2、运行装置安全检查（1）检查制动装置①制动闸把操作灵活、可靠。

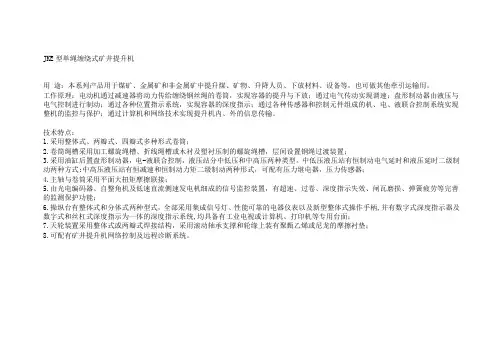

JKE型单绳缠绕式矿井提升机用途：本系列产品用于煤矿、金属矿和非金属矿中提升煤、矿物、升降人员、下放材料、设备等，也可做其他牵引运输用。

工作原理：电动机通过减速器将动力传给缠绕钢丝绳的卷筒，实现容器的提升与下放；通过电气传动实现调速；盘形制动器由液压与电气控制进行制动；通过各种位置指示系统，实现容器的深度指示；通过各种传感器和控制元件组成的机、电、液联合控制系统实现整机的监控与保护；通过计算机和网络技术实现提升机内、外的信息传输。

技术特点：1.采用整体式、两瓣式、四瓣式多种形式卷筒；2.卷筒绳槽采用加工螺旋绳槽、折线绳槽或木衬及塑衬压制的螺旋绳槽，层间设置钢绳过渡装置；3.采用油缸后置盘形制动器，电-液联合控制，液压站分中低压和中高压两种类型。

中低压液压站有恒制动电气延时和液压延时二级制动两种方式;中高压液压站有恒减速和恒制动力矩二级制动两种形式，可配有压力继电器，压力传感器；4.主轴与卷筒采用平面大扭矩摩擦联接；5.由光电编码器、自整角机及低速直流侧速发电机细成的信号监控装置，有超速、过卷、深度指示失效、闸瓦磨损、弹簧疲劳等完善的监测保护功能；6.操纵台有整体式和分体式两种型式，全部采用集成信号灯、性能可靠的电器仪表以及新型整体式操作手柄,并有数字式深度指示器及数字式和丝杠式深度指示为一体的深度指示系统,均具备有工业电视或计算机、打印机等专用台面；7.天轮装置采用整体式或两瓣式焊接结构，采用滚动轴承支撑和轮缘上装有聚甄乙烯或尼龙的摩擦衬垫；8.可配有矿井提升机网络控制及远程诊断系统。

机器重量：a)带绳槽卷筒配监控器;b)带绳槽卷筒配牌坊式深度指示器;c)木衬卷筒配监控器;d)木衬卷筒配牌坊式深度指示器;e)整体卷筒配监控器f)整体卷筒配牌坊式浓度指示器JKMD(C)型多绳摩擦式提升机技术性能表。

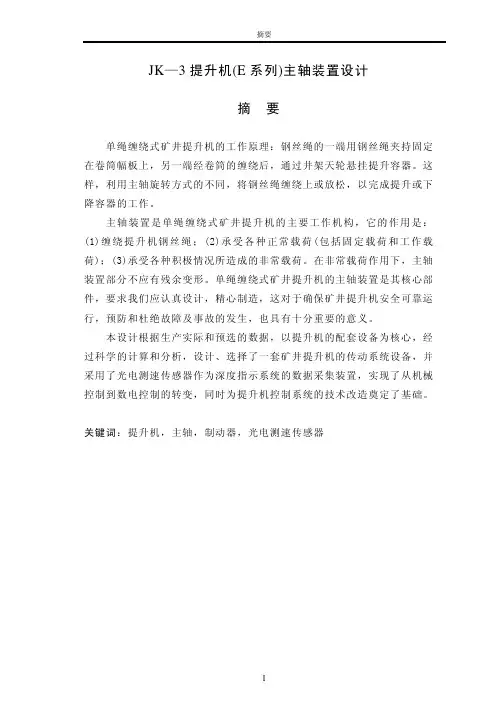

单绳缠绕式矿井提升机设计
设计思路：
单绳缠绕式矿井提升机是一种常见的升降运输设备，在矿井中用于提
升和运送物料或人员。

其主要特点是采用单根钢丝绳作为提升机的升降机
械构件，通过绕轮来驱动提升机的升降运动。

在设计矿井提升机时，需要
考虑到提升高度和负载要求，合理选择绳径，绳长以及绳轮的直径和轴承。

设计要点：
1.绳径选择：绳径的选择要满足提升机所需承载物料或人员的重量要求，同时要考虑到绳径对绳轮直径和轴承的影响。

一般情况下，绳径越大，提升机的承载能力越大，但也会增加设备的成本和功耗。

2.绳长设计：绳长的设计要满足矿井的提升高度要求，并留有一定的
余量。

在设计绳长时，还需要考虑到绳的伸缩性，以及绳轮的直径和轴承
的尺寸。

3.绳轮直径和轴承选择：绳轮的直径和轴承的选择要满足提升机的承
载能力和安全要求。

绳轮的直径越大，提升机的承载能力越大，但也会增
加设备的尺寸和重量。

轴承的选用要考虑到承载能力、转动稳定性和使用
寿命。

4.紧绷装置设计：在矿井提升机设计中，需要考虑绳的紧绷问题。

为
了保证提升机的稳定性和安全性，可以采用钢丝绳张紧器或液压张紧装置
来保持绳的紧绷状态。

5.安全保护装置设计：在矿井提升机设计中，需要考虑到安全方面的要求。

可以加装安全门、安全限位开关、紧急停止按钮等安全保护装置，以便在紧急情况下及时停止提升机的运行。

总结：。

JKB-2.5×2P单绳缠绕式矿井提升机技术说明鹤壁市星光矿山机械制造有限公司JKB-2.5×2P单绳缠绕式矿井提升机技术说明书机械部分一、技术规格（一）、使用地点环境及工作条件1、设备现场安装型式安装：标准型式安装2、提升型式：斜井提升3、工作环境：煤矿井下非采掘面4、其他：环境温度为－5℃—＋30℃海拔：1500m（二）、设备参数：1、设备名称：单绳缠绕式矿井提升机2、提升机型号：JKB-2.5×2P3、卷筒个数：14、卷筒直径：2500 mm5、卷筒宽度：2000 mm6、最大静张力：载人65KN载物83KN7、最大静张力差：载人65KN载物83KN8、提升长度：m9、提升坡度：17度10、提升钢丝绳参数：类型：φ28 mm钢丝绳提升速度：3.2 m/s二、技术要求（一）、主轴装置1、主轴需采用优质45＃中碳钢锻制，连接法兰直接在主轴上锻制（为用户解决了滚键滚筒松动等顾虑）。

经过两次无损探伤检测精车加工后而成，承载能力和扭矩均大于415KN、机械性能实验符合国家标准，保证使用性能可靠。

主轴毛坯加工过后2、主轴装置轴承选用双列向心球面滚子轴承，该轴承承载能力大运行平稳。

3、卷筒材料采用16Mn,厚度为25mm钢板，经卷板机卷筒后由立车精加工（防止卷筒偏心），回火，振动失效处理后、剖分为对称的四份装配该卷筒受力更均匀，应力更好，承受扭转强度大于270KN,抗因钢丝绳振动冲击拉力大于410KN。

4、制动盘同副盘整体联接后消除内应力，保证其强度满足使用要求。

5、副盘同卷筒采用双列铰制孔高强度螺栓联接，带定位锁销装配止口，确保其二次装配满足要求。

6、卷筒同支轮采用双列铰制孔高强度螺栓联接。

7、主轴装置同减速机采用齿形联轴器联接，强力切向键传递扭矩，使主轴与减速机联接平行度稳定性更精确，承载扭矩能力为520KN。

8、滚筒衬板采用塑衬，塑衬绳槽半径按照φ28mm的钢丝绳制作。

煤矿在用缠绕式提升机系统安全技术性能测试作业指导书1 范围本方法规定了煤矿在用缠绕式提升机提升系统安全检测检验的项目和技术要求。

本方法适用于煤矿在用缠绕式提升机提升系统(包括滚筒直径1.6m及以上缠绕式矿井提升机)进行定期、不定期现场检测检验。

2 目的为了保证煤矿在用缠绕式提升机的安全运行，通过检验得到该提升机提升系统正常运行时的各项技术参数从而了解提升机在运行中存在的问题，以便采取措施，保证安全、经济运行。

3 技术依据《煤矿在用缠绕式提升机提升系统安全检测检验规范》4 检验项目及技术要求4.1机房4.1.1按照GB/T3768—1996，作业场所的噪声不应超过85dB(A)。

大于85dB(A)时，需配备个人防护用品;大于或等于90dB(A)时，还应采取降低作业场所噪声的措施。

4.1.2 机房温度湿度须满足工业卫生标准和设备环境要求。

4.2 提升装置4.2.1滚筒上缠绕2层或2层以上钢丝绳时,需满足以下要求:a. 滚筒边缘高出最外1层钢丝绳的高度,至少为钢丝绳直径的2.5倍。

b. 滚筒上应设有带绳槽的衬垫,对不带绳槽衬垫的滚筒应在滚筒板上刻有绳槽或用一层绳作底绳。

4.2.2 立井天轮、滚筒上绕绳部分的最小直径,同钢丝绳中最粗钢丝直径之比,应满足井上不小于1200,井下不小于900;凿井期间升降物料的绞车和悬挂水泵、吊盘用的提升装置,不小于300。

4.2.3提升装置的滚筒、天轮等的最小直径与钢丝绳直径之比:a.井上提升装置的滚筒和围包角大于90°的天轮,应不小于80；围包角小于90°的天轮, 应不小于60。

b.井下提升机的滚筒、围包角大于90°的天轮, 应不小于60；围包角小于90°的天轮, 应不小于40。

c. 矸石山绞车的滚筒和导向轮, 应不小于50。

d.在以上提升装置中,如使用密封式钢丝绳,应将各项相应的比值增加20%。

e.悬挂水泵、吊盘、管子用的滚筒和天轮,凿井时运输物料的绞车滚筒和天轮,倾斜井巷提升绞车的游动轮,矸石山绞车的压绳轮以及无级绳运输的导向滚等, 应不小于20.f.通过天轮的钢丝绳应低于天轮的边缘；其高差:提升用的天轮应不小于钢丝绳直径的1.5倍；悬吊用的天轮应不小于钢丝绳直径的1倍。

JK 3×2.2/20型矿井提升机使用说明书K7111X.0.SM重庆泰丰矿山机器有限公司2005目次1、机器的用途------------------------------------------------------------------- 42、规格与性能------------------------------------------------------------------ 53、机器的外形-------------------------------------------------------------------64、机械传动系统----------------------------------------------------------------- 75、主要组成部分的结构特征------------------------------------------------------- 96、提升机的润滑---------------------------------------------------------------- 207、电气控制系统----------------------------------------------------------------238、液压站及液压系统------------------------------------------------------------239、提升机的安装----------------------------------------------------------------2310、提升机的调试与试运转-------------------------------------------------------3111、提升机的操纵要求-----------------------------------------------------------3512、提升机的维护---------------------------------------------------------------3813、提升机的安全技术及使用信息------------------------------------------------- 4214、滚动轴承目录--------------------------------------------------------------- 4415、易损件及密封件目录--------------------------------------------------------- 4516、图1、单筒提升机外形图-------------------------------------------------------4917、图2、双筒提升机外形图-------------------------------------------------------5018、图3、单筒提升机传动系统图---------------------------------------------------5119、图4、双筒提升机传动系统图---------------------------------------------------5220、图5、离心限速器传动系统图---------------------------------------------------5321、图6、单筒主轴装置-----------------------------------------------------------5422、图7、双筒主轴装置-----------------------------------------------------------5523、图8、齿轮式离合器-----------------------------------------------------------5624、图9、NBD型行星齿轮减速器外形尺寸图------------------------------------------5725、图10、NAZD型行星齿轮减速器外形尺寸图----------------------------------------5826、图11、NBD型行星齿轮减速器结构示意图-----------------------------------------5927、图12、NAZD型行星齿轮减速器结构示意图----------------------------------------6028、图13、NBD型行星齿轮减速器安装组件外形图-------------------------------------6129、图14、NAZD型行星齿轮减速器安装组件外形图------------------------------------6230、图15、直流测速发电装置------------------------------------------------------6331、图16、离心限速器------------------------------------------------------------6432、图17、齿轮联轴器------------------------------------------------------------6533、图18、梅花形弹性联轴器------------------------------------------------------6634、图19、弹性棒销联轴器--------------------------------------------------------6735、图20、电机轴制动器㈠--------------------------------------------------------6836、图21、电机轴制动器㈡--------------------------------------------------------6937、图22、联锁装置--------------------------------------------------------------7038、图23、牌坊式深度指示器------------------------------------------------------7139、图24、单筒提升机用传动装置--------------------------------------------------7240、图25、双筒提升机用传动装置--------------------------------------------------7341、图26、深度指示装置----------------------------------------------------------7442、图27、精针指示装置----------------------------------------------------------7543、图28、拉紧力测试图----------------------------------------------------------2944、图29、万向联轴节安装联接示意图----------------------------------------------302、规格与性能3、机器的外形3.1、机器的外形（图1、图2）3.2、JK(X)型矿井提升机外形尺寸见表2(注：H为机房地坪到牌坊深度指示器顶面高度)4、机械传动系统机械传动系统（图3、图4）4.1、主传动电动机（1）通过带带轮槽的弹性联轴器（6）带动行星齿轮减速器的带内齿的高速轴（7），带动带鼓形齿的高速级太阳轮（8）转动。
