单绳缠绕及多绳摩擦式提升机机械结构介绍

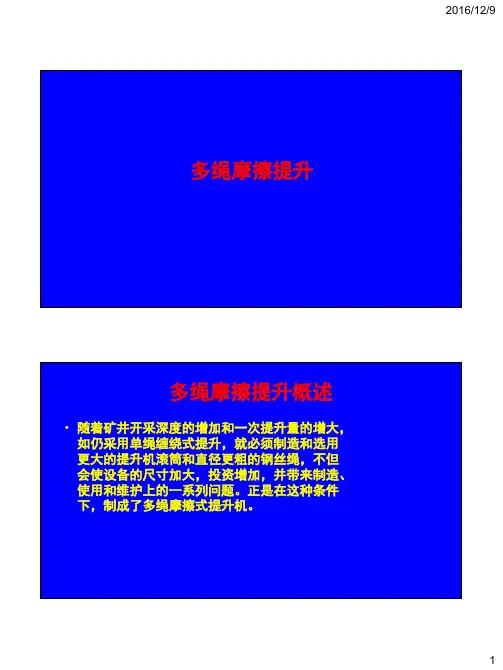

多绳摩擦提升多绳摩擦提升概述•随着矿井开采深度的增加和一次提升量的增大，如仍采用单绳缠绕式提升，就必须制造和选用更大的提升机滚筒和直径更粗的钢丝绳，不但会使设备的尺寸加大，投资增加，并带来制造、使用和维护上的一系列问题。

正是在这种条件下，制成了多绳摩擦式提升机。

工作原理•摩擦式提升与单绳缠绕式提升的不同之处在于钢丝绳不是缠绕在滚筒上，而是搭放在主导轮（摩擦轮）上。

两个提升容器分别悬挂在钢丝绳的两端，当提升电动机通过减速器带动主导轮转动时，主导轮上的摩擦衬垫与钢丝绳之间的摩擦力便带动钢丝绳随着主导轮转动，完成提升和下放重物的任务。

•多绳摩擦式提升设备根据布置方式不同，可分为井塔式和落地式两种类型。

1-摩擦轮；2-导向轮；3-钢丝绳；4-提升容器；5-尾绳•井塔式多绳摩擦提升可分为无导向轮和有导向轮两种。

•有导向轮的优点为：（1）两提升容器的中心距不受摩擦轮直径的限制，可减小井筒断面；（2）可加大钢丝绳在主导轮上的围包角。

缺点是：使钢丝绳产生反向弯曲，影响使用寿命。

因此，在设计时应尽可能优先考虑无导向轮系统。

•多绳摩擦式提升机的优点（1）提升高度不受滚筒容绳量的限制，适用于深井提升；（2）多绳摩擦式提升利用多根钢丝绳同时承受载荷，数根钢丝绳同时被拉断的可能性很小，其安全性较高，因此可以不再使用防坠器，并且在钢丝绳的安全系数、材料强度及总截面积相同的情况下，其钢丝绳直径较细。

（3）由于钢丝绳直径较细，其主导轮直径较小。

（4）由于主导轮直径较小，使提升机尺寸减小，质量减轻，易于搬运和布置；并且在相同的提升速度下，可使用转速较高的电动机和质量较轻的减速器。

（5）钢丝绳捻向按左右各半配置，消除了提升容器在提升过程中的转动，减少了容器的罐耳对罐道的摩擦阻力，延长了罐耳和罐道的使用寿命。

•多绳摩擦式提升机的缺点(1)对钢丝绳的悬挂、调整和维护比较困难。

如调整不好，会产生张力不平衡现象。

(2)一根钢丝绳损坏需要更换时，其他钢丝绳也得更换。

缠绕式提升机提升机的类型•按提升钢丝绳工作原理分为缠绕式矿井提升机和摩擦式矿井提升机。

•缠绕式提升机根据其滚筒上的缠绳多少又分为单绳缠绕式提升机和多绳缠绕式提升机。

•单绳缠绕式矿井提升机有单卷筒和双卷筒两种；但仅适用于浅井及中等深度的矿井，且终端载荷不能太大。

•摩擦式矿井提升机根据布置方式分为塔式和落地式两种。

按提升绳数量分为单绳摩擦式和多绳摩擦式•摩擦提升一般均采用尾绳平衡，以减小两端张力差，提高运行的可靠性。

因此，在容器与提升钢丝绳连接处的钢丝绳断面上，静应力将随容器位置变化而变化。

矿井越深，应力的波动值越大。

•为了保证提升钢丝绳的必要使用寿命，在提升钢丝绳任意断面处的应力波动值一般不应大于165MPa，否则会影响其使用寿命。

•缠绕式提升机一般不设平衡尾绳。

单绳缠绕式工作原理•单缠绕式双滚筒提升机工作原理是：将两根钢丝绳的一端以相反的方向分别缠绕并固定在提升机的两个滚筒上；另一端绕过井架上的天轮分别与两个提升容器连接。

这样，通过电动机改变滚筒的转动方向，可将提升钢丝绳分别在两个滚筒上缠绕和放松，以达到提升或下放容器，完成提升任务的目的。

•双滚筒提升机的两个滚筒在与轴的连接方式上有所不同：其中一个滚筒通过楔键或热装与主轴固接在一起，称为固定滚筒(又称为死滚筒)；另一个滚筒滑装在主轴上，通过离合器与主轴连接，故称之为游动滚筒(又称为活滚筒)。

采用这种结构的目的是考虑到在矿井生产过程中提升钢丝绳在终端载荷作用下产生弹性伸长，或在多水平提升中提升水平的转换，需要两个滚筒之间能够相对转动，以调节绳长，使得两个容器分别对准井口和井底水平。

JK型矿井提升机组成矿井提升机的主要组成有：•工作机构（包括主轴装置及主轴承）；•制动系统（包括制动器和控制装置）；•机械传动装置（包括减速器、离合器和联轴器）；•润滑系统（包括润滑油泵站和管路）；•检测及操纵系统（包括操纵台、深度指示器及传动装置和测速发电装置）；•拖动、控制和自动保护系统（包括主电动机、电气控制系统、自动保护系统和信号系统）•辅助部分（包括机座、机架、护罩、导向轮装置和车槽装置）等。

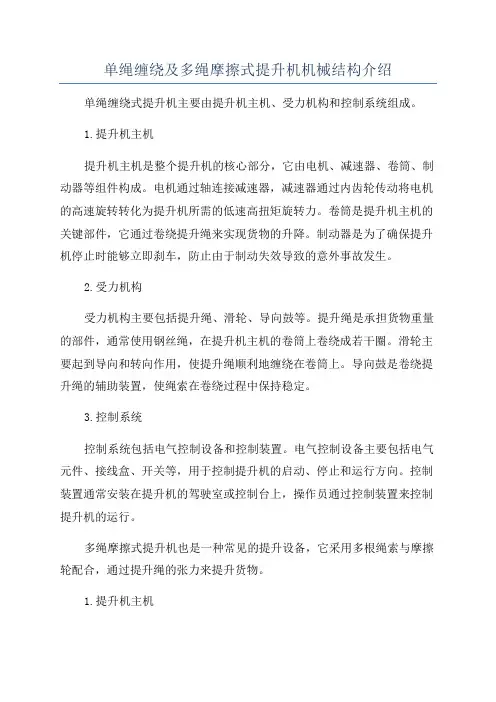

单绳缠绕及多绳摩擦式提升机机械结构介绍单绳缠绕式提升机主要由提升机主机、受力机构和控制系统组成。

1.提升机主机提升机主机是整个提升机的核心部分，它由电机、减速器、卷筒、制动器等组件构成。

电机通过轴连接减速器，减速器通过内齿轮传动将电机的高速旋转转化为提升机所需的低速高扭矩旋转力。

卷筒是提升机主机的关键部件，它通过卷绕提升绳来实现货物的升降。

制动器是为了确保提升机停止时能够立即刹车，防止由于制动失效导致的意外事故发生。

2.受力机构受力机构主要包括提升绳、滑轮、导向鼓等。

提升绳是承担货物重量的部件，通常使用钢丝绳，在提升机主机的卷筒上卷绕成若干圈。

滑轮主要起到导向和转向作用，使提升绳顺利地缠绕在卷筒上。

导向鼓是卷绕提升绳的辅助装置，使绳索在卷绕过程中保持稳定。

3.控制系统控制系统包括电气控制设备和控制装置。

电气控制设备主要包括电气元件、接线盒、开关等，用于控制提升机的启动、停止和运行方向。

控制装置通常安装在提升机的驾驶室或控制台上，操作员通过控制装置来控制提升机的运行。

多绳摩擦式提升机也是一种常见的提升设备，它采用多根绳索与摩擦轮配合，通过提升绳的张力来提升货物。

1.提升机主机多绳摩擦式提升机的主机主要由电动机、驱动装置和摩擦轮组成。

电动机通过减速器将电机的高速旋转转化为提升绳所需的低速高扭矩力。

驱动装置通过传动装置将电机产生的力传递给摩擦轮，使其产生摩擦力。

2.受力机构受力机构由多根提升绳和摩擦轮组成。

多根提升绳固定在提升机的上部和下部，通过摩擦轮产生的摩擦力来提升货物。

摩擦轮上有凹槽用于固定提升绳，保证绳索与摩擦轮之间有足够的摩擦力。

3.控制系统控制系统包括电气控制装置和传感器。

电气控制装置用于控制提升机的启动、停止和运行方向，传感器用于检测提升机的位置和速度，并通过信号反馈给控制装置，实现提升机的自动控制。

总结：单绳缠绕式提升机和多绳摩擦式提升机在机械结构上有所不同，但它们都能够有效地实现货物的升降。

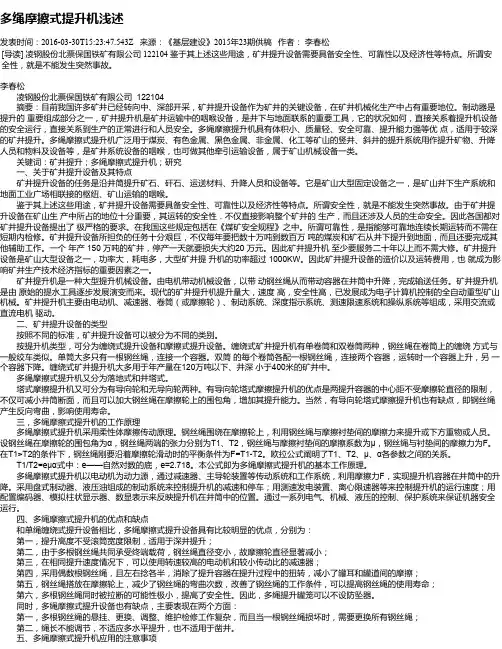

多绳摩擦式提升机浅述发表时间：2016-03-30T15:23:47.543Z 来源：《基层建设》2015年23期供稿作者：李春松[导读] 凌钢股份北票保国铁矿有限公司 122104 鉴于其上述这些用途，矿井提升设备需要具备安全性、可靠性以及经济性等特点。

所谓安全性，就是不能发生突然事故。

李春松凌钢股份北票保国铁矿有限公司 122104摘要：目前我国许多矿井已经转向中、深部开采，矿井提升设备作为矿井的关键设备，在矿井机械化生产中占有重要地位。

制动器是提升的重要组成部分之一，矿井提升机是矿井运输中的咽喉设备，是井下与地面联系的重要工具，它的状况如何，直接关系着提升机设备的安全运行，直接关系到生产的正常进行和人员安全。

多绳摩擦提升机具有体积小、质量轻、安全可靠、提升能力强等优点，适用于较深的矿井提升。

多绳摩擦式提升机广泛用于煤炭、有色金属、黑色金属、非金属、化工等矿山的竖井、斜井的提升系统用作提升矿物、升降人员和物料及设备等，是矿井系统设备的咽喉，也可做其他牵引运输设备，属于矿山机械设备一类。

关键词：矿井提升；多绳摩擦式提升机；研究一、关于矿井提升设备及其特点矿井提升设备的任务是沿井筒提升矿石、矸石、运送材料、升降人员和设备等。

它是矿山大型固定设备之一，是矿山井下生产系统和地面工业广场相联接的枢纽、矿山运输的咽喉。

鉴于其上述这些用途，矿井提升设备需要具备安全性、可靠性以及经济性等特点。

所谓安全性，就是不能发生突然事故。

由于矿井提升设备在矿山生产中所占的地位十分重要，其运转的安全性．不仅直接影响整个矿井的生产，而且还涉及人员的生命安全。

因此各国都对矿井提升设备提出了极严格的要求。

在我国这些规定包括在《煤矿安全规程》之中。

所谓可靠性，是指能够可靠地连续长期运转而不需在短期内检修。

矿井提升设备所担负的任务十分艰巨，不仅每年要把数十万吨到数百万吨的煤炭和矿石从井下提升到地面，而且还要完成其他辅助工作。

一个年产 150 万吨的矿井，停产一天就要损失大约20 万元。

在许多的矿井机械设备厂家中，提升机的使用十分广泛，给行业的生产和制造带来了极大的便利，那么对于这种设备的运行方式许多人还是一知半解的，今天我们来一起学习一下。

一般的矿井提升机可以分为缠绕式以及摩擦式不同设备型号，我们对于他们的工作原理给您分别介绍一下：
单绳单筒缠绕式工作原理：电动机通过减速器（或直接）驱动卷扬筒旋转，钢丝绳一端固定在卷筒上，另一端经卷筒缠绕后，通过井架天轮悬挂提升容器。

随着卷筒的旋转，实现容器的上升和下放。

这种原理的提升机类型有：JTP、JTPB，同源原理的提升机还有：JK、JKB。

多绳摩擦式提升机工作原理：摩擦提升顾名思义，是靠摩擦力提升重物，就其工作原理来说，与缠绕提升是有显著区别的;钢丝绳不是缠绕在卷筒上，而是搭在摩擦轮上，两端各悬挂一一个提升容器，借助于安装在摩擦轮上的衬垫与钢丝绳之间的摩擦力来传动钢丝绳，使提升容器上下移动，从而完成提升或下放重物的任务。

摩擦提升与缠绕提升的发展一样，最初使用的是单绳摩擦式提升机(戈培式提升机)，后来随着矿井深度和产量的增加，提升钢丝绳的直径越来越大，
不但制造困难和悬挂不便，而且使提升机的有关尺寸亦随之增大，为了解决这个矛盾，在单绳摩擦式提升机的基础上制造出了以几根钢丝绳来代替根钢丝绳的新型多绳摩擦提升机。

矿用提升绞车部件有主轴装置、电动机、制动器、操纵台、减速机、深度指示器装置、液压站、锁紧装置、弹性联轴器、齿轮联轴器、松绳保护装置、PLC 接口装置等。

综上而述，矿用提升机的工作原理是根据设备的机型不同有所差异，建议最好先选择需要使用的设备类型然后再去了解相应的运行原理。

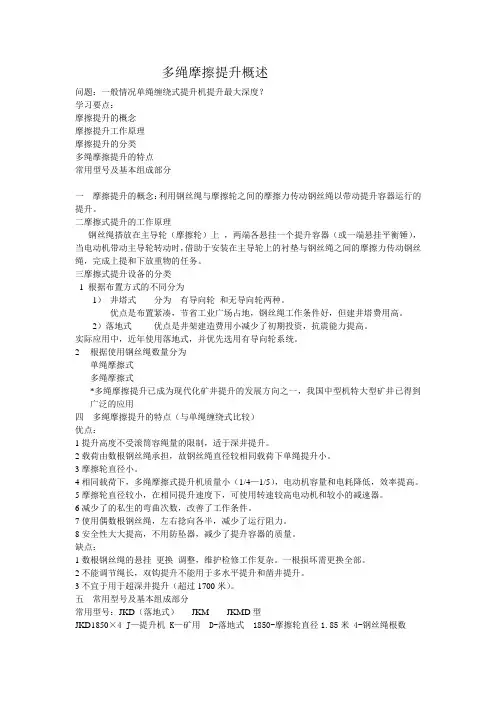

多绳摩擦提升概述问题：一般情况单绳缠绕式提升机提升最大深度？学习要点：摩擦提升的概念摩擦提升工作原理摩擦提升的分类多绳摩擦提升的特点常用型号及基本组成部分一摩擦提升的概念：利用钢丝绳与摩擦轮之间的摩擦力传动钢丝绳以带动提升容器运行的提升。

二摩擦式提升的工作原理钢丝绳搭放在主导轮（摩擦轮）上，两端各悬挂一个提升容器（或一端悬挂平衡锤），当电动机带动主导轮转动时，借助于安装在主导轮上的衬垫与钢丝绳之间的摩擦力传动钢丝绳，完成上提和下放重物的任务。

三摩擦式提升设备的分类1 根据布置方式的不同分为1）井塔式分为有导向轮和无导向轮两种。

优点是布置紧凑，节省工业广场占地，钢丝绳工作条件好，但建井塔费用高。

2）落地式优点是井架建造费用小减少了初期投资，抗震能力提高。

实际应用中，近年使用落地式，并优先选用有导向轮系统。

2根据使用钢丝绳数量分为单绳摩擦式多绳摩擦式*多绳摩擦提升已成为现代化矿井提升的发展方向之一，我国中型机特大型矿井已得到广泛的应用四多绳摩擦提升的特点（与单绳缠绕式比较）优点：1提升高度不受滚筒容绳量的限制，适于深井提升。

2载荷由数根钢丝绳承担，故钢丝绳直径较相同载荷下单绳提升小。

3摩擦轮直径小。

4相同载荷下，多绳摩擦式提升机质量小（1/4—1/5），电动机容量和电耗降低，效率提高。

5摩擦轮直径较小，在相同提升速度下，可使用转速较高电动机和较小的减速器。

6减少了的私生的弯曲次数，改善了工作条件。

7使用偶数根钢丝绳，左右捻向各半，减少了运行阻力。

8安全性大大提高，不用防坠器，减少了提升容器的质量。

缺点：1数根钢丝绳的悬挂更换调整，维护检修工作复杂。

一根损坏需更换全部。

2不能调节绳长，双钩提升不能用于多水平提升和凿井提升。

3不宜于用于超深井提升（超过1700米）。

五常用型号及基本组成部分常用型号：JKD（落地式）JKM JKMD型JKD1850×4 J—提升机 K—矿用 D-落地式 1850-摩擦轮直径1.85米 4-钢丝绳根数JKM2.25/4(Ⅰ) J-提升机 K-矿用 M-摩擦轮 2.25-主导绳轮直径 4-钢丝绳根数 (Ⅰ)传动方式为单电机驱动Ⅱ-双电机驱动Ⅲ-不带减速器主导轮与电动机连接采用直流电动机基本组成：主轴装置主电机制动系统导向轮测速发电机装置深度指示器齿轮联轴器斜面操纵台等。

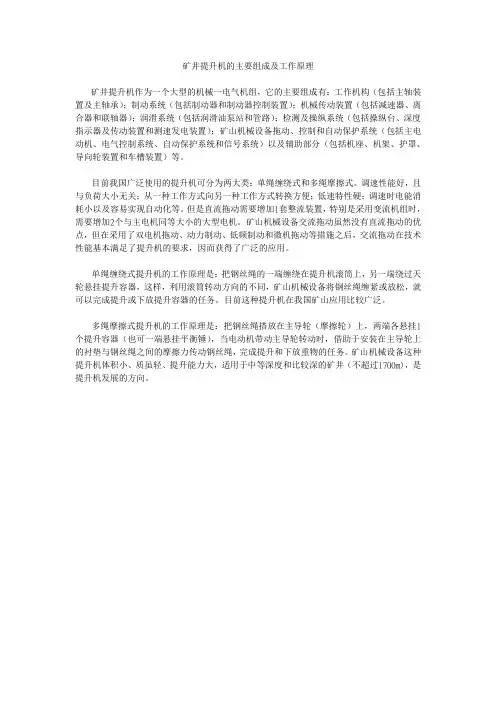

矿井提升机的主要组成及工作原理
矿井提升机作为一个大型的机械一电气机组，它的主要组成有：工作机构（包括主轴装置及主轴承）；制动系统（包括制动器和制动器控制装置）；机械传动装置（包括减速器、离合器和联轴器）；润滑系统（包括润滑油泵站和管路）；检测及操纵系统（包括操纵台、深度指示器及传动装置和测速发电装置）；矿山机械设备拖动、控制和自动保护系统（包括主电动机、电气控制系统、自动保护系统和信号系统）以及辅助部分（包括机座、机架、护罩、导向轮装置和车槽装置）等。

目前我国广泛使用的提升机可分为两大类：单绳缠绕式和多绳摩擦式。

调速性能好，且与负荷大小无关；从一种工作方式向另一种工作方式转换方便；低速特性硬；调速时电能消耗小以及容易实现自动化等。

但是直流拖动需要增加1套整流装置，特别是采用变流机组时，需要增加2个与主电机同等大小的大型电机。

矿山机械设备交流拖动虽然没有直流拖动的优点，但在采用了双电机拖动、动力制动、低频制动和微机拖动等措施之后，交流拖动在技术性能基本满足了提升机的要求，因而获得了广泛的应用。

单绳缠绕式提升机的工作原理是：把钢丝绳的一端缠绕在提升机滚筒上，另一端绕过天轮悬挂提升容器，这样，利用滚筒转动方向的不同，矿山机械设备将钢丝绳缠紧或放松，就可以完成提升或下放提升容器的任务。

目前这种提升机在我国矿山应用比较广泛。

多绳摩擦式提升机的工作原理是：把钢丝绳搭放在主导轮（摩擦轮）上，两端各悬挂1个提升容器（也可一端悬挂平衡锤），当电动机带动主导轮转动时，借助于安装在主导轮上的衬垫与钢丝绳之间的摩擦力传动钢丝绳，完成提升和下放重物的任务。

矿山机械设备这种提升机体积小、质虽轻、提升能力大，适用于中等深度和比较深的矿井（不超过1700m)，是提升机发展的方向。

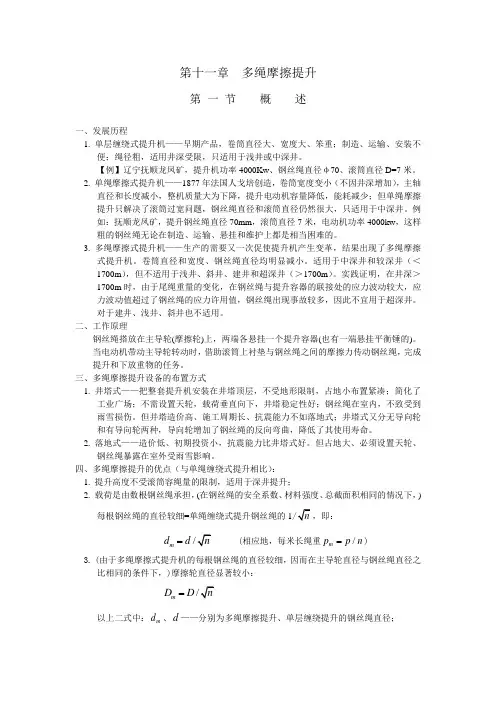

第十一章 多绳摩擦提升第 一 节 概 述一、发展历程1. 单层缠绕式提升机——早期产品，卷筒直径大、宽度大、笨重；制造、运输、安装不便；绳径粗，适用井深受限，只适用于浅井或中深井。

【例】辽宁抚顺龙凤矿，提升机功率4000Kw 、钢丝绳直径φ70、滚筒直径D=7米。

2. 单绳摩擦式提升机——1877年法国人戈培创造，卷筒宽度变小（不因井深增加），主轴直径和长度减小，整机质量大为下降，提升电动机容量降低，能耗减少；但单绳摩擦提升只解决了滚筒过宽问题，钢丝绳直径和滚筒直径仍然很大，只适用于中深井。

例如：抚顺龙凤矿，提升钢丝绳直径70mm ，滚筒直径7米，电动机功率4000kw ，这样粗的钢丝绳无论在制造、运输、悬挂和维护上都是相当困难的。

3. 多绳摩擦式提升机——生产的需要又一次促使提升机产生变革，结果出现了多绳摩擦式提升机。

卷筒直径和宽度、钢丝绳直径均明显减小。

适用于中深井和较深井（＜1700m ），但不适用于浅井、斜井、建井和超深井（＞1700m ）。

实践证明，在井深＞1700m 时，由于尾绳重量的变化，在钢丝绳与提升容器的联接处的应力波动较大，应力波动值超过了钢丝绳的应力许用值，钢丝绳出现事故较多，因此不宜用于超深井。

对于建井、浅井、斜井也不适用。

二、工作原理钢丝绳搭放在主导轮(摩擦轮)上，两端各悬挂一个提升容器(也有一端悬挂平衡锤的)。

当电动机带动主导轮转动时，借助滚筒上衬垫与钢丝绳之间的摩擦力传动钢丝绳，完成提升和下放重物的任务。

三、多绳摩擦提升设备的布置方式1. 井塔式——把整套提升机安装在井塔顶层，不受地形限制，占地小布置紧凑；简化了工业广场；不需设置天轮，载荷垂直向下，井塔稳定性好；钢丝绳在室内，不致受到雨雪损伤。

但井塔造价高、施工周期长、抗震能力不如落地式；井塔式又分无导向轮和有导向轮两种，导向轮增加了钢丝绳的反向弯曲，降低了其使用寿命。

2. 落地式——造价低、初期投资小，抗震能力比井塔式好。
