单绳缠绕式矿井提升机技术参数

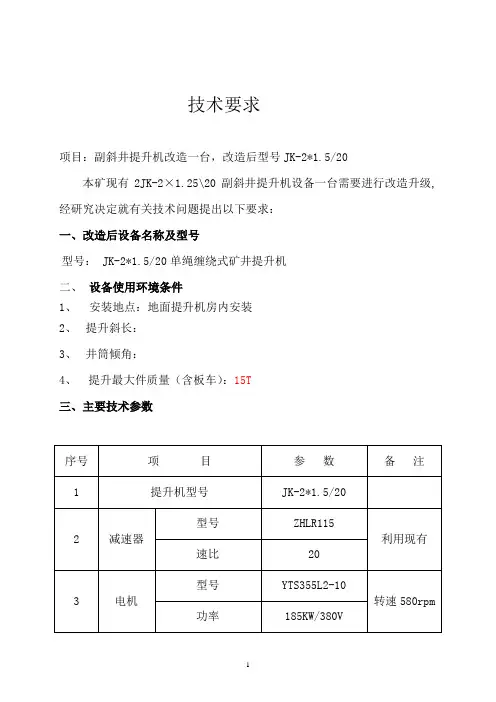

技术要求项目：副斜井提升机改造一台，改造后型号JK-2*1.5/20本矿现有2JK-2×1.25\20副斜井提升机设备一台需要进行改造升级,经研究决定就有关技术问题提出以下要求：一、改造后设备名称及型号型号： JK-2*1.5/20单绳缠绕式矿井提升机二、设备使用环境条件1、安装地点：地面提升机房内安装2、提升斜长：3、井筒倾角：4、提升最大件质量（含板车）：15T三、主要技术参数序号项目参数备注1 提升机型号JK-2*1.5/202 减速器型号ZHLR115利用现有速比203 电机型号YTS355L2-10转速580rpm 功率185KW/380V4 卷筒直径2000mm 宽度1500mm 个数 15 容绳量一层305m 二层650m 三层1025m6 速度 3.11m/s7 钢丝绳直径24mm8 最大静张力62kN9 坡度13°10 提升斜长380四、设备主要供货范围（一）、提升机序号名称数量备注1 主轴装置1套测温装置、留编码器接口2 盘形制动器装置1套（可选）3 减速器1台（可选）速比：204 塑衬1套5 电动机制动器1套6 齿轮联轴器1套7 轴承梁及安装结构件1套8 管路系统1套9 其他1套10（二）、电动机1、 YTS355L2-10 185KW/380V 转速580rpm 1台2、电动机底座及地脚螺栓 1套五、提升机使用工矿、结构性能及主要技术要求（一）提升机使用工况1：提升机使用工况条件及基本参数提升机设备使用的主要数据：提升机使用工况：副斜井提升提升距离： 580m提升角度：13°速度： 3.11m/s 提升系统最大静张力： 60KN 最大静张力： 62kN滚筒直径： 2m 滚筒衬垫（塑衬）材料：耐磨工程塑料衬板主提升钢丝绳直径(用户配置)： 24mm 主提升钢丝绳数量(用户配置)： 1根副井提升机机房基本要求：提升机最大不可拆卸件对机房机械起重能力一般要求： 10T 提升机机房建筑面积及高度参考提升机基础图、装配图。

JKB-2.5×2P单绳缠绕式矿井提升机技术说明鹤壁市星光矿山机械制造有限公司JKB-2.5×2P单绳缠绕式矿井提升机技术说明书机械部分一、技术规格（一）、使用地点环境及工作条件1、设备现场安装型式安装：标准型式安装2、提升型式：斜井提升3、工作环境：煤矿井下非采掘面4、其他：环境温度为－5℃—＋30℃海拔：1500m（二）、设备参数：1、设备名称：单绳缠绕式矿井提升机2、提升机型号：JKB-2.5×2P3、卷筒个数：14、卷筒直径：2500 mm5、卷筒宽度：2000 mm6、最大静张力：载人65KN载物83KN7、最大静张力差：载人65KN载物83KN8、提升长度：m9、提升坡度：17度10、提升钢丝绳参数：类型：φ28 mm钢丝绳提升速度：3.2 m/s二、技术要求（一）、主轴装置1、主轴需采用优质45＃中碳钢锻制，连接法兰直接在主轴上锻制（为用户解决了滚键滚筒松动等顾虑）。

经过两次无损探伤检测精车加工后而成，承载能力和扭矩均大于415KN、机械性能实验符合国家标准，保证使用性能可靠。

主轴毛坯加工过后2、主轴装置轴承选用双列向心球面滚子轴承，该轴承承载能力大运行平稳。

3、卷筒材料采用16Mn,厚度为25mm钢板，经卷板机卷筒后由立车精加工（防止卷筒偏心），回火，振动失效处理后、剖分为对称的四份装配该卷筒受力更均匀，应力更好，承受扭转强度大于270KN,抗因钢丝绳振动冲击拉力大于410KN。

4、制动盘同副盘整体联接后消除内应力，保证其强度满足使用要求。

5、副盘同卷筒采用双列铰制孔高强度螺栓联接，带定位锁销装配止口，确保其二次装配满足要求。

6、卷筒同支轮采用双列铰制孔高强度螺栓联接。

7、主轴装置同减速机采用齿形联轴器联接，强力切向键传递扭矩，使主轴与减速机联接平行度稳定性更精确，承载扭矩能力为520KN。

8、滚筒衬板采用塑衬，塑衬绳槽半径按照φ28mm的钢丝绳制作。

山西太原机器制造公司型号示例：2JK——2×1/11、2矿井提升机双卷筒改进序号卷扬机类公称速比矿井提升机类卷同宽度卷同直径产品只要结构几工作原理：动力系统、传动系统、工作系统、制动系统、控制操作系统、指示保护系统1.主轴装置：由主轴、卷筒、支轮、轴承座、及调绳离合器等部件组成。

对于双筒同时机，一般固定卷筒“上出绳”，油动卷筒“下出绳”。

固定卷筒设左右两个出绳孔，其作用是当提升绳的缠绕数在1、25——2、25时，为避免提升过程中两卷同上的钢丝绳过分集中再主轴的中部使主轴受力状态恶化，要使用作侧（即靠近游动卷同翼侧）的出孔，其余情况使用右侧的出孔。

油动卷筒一般使用左侧的出孔2.卷筒与制动盘采用高强螺栓，。

使用随机扭力扳手。

单2米力矩为750N。

M，Q其他力矩为449N。

M安装要求主轴：1.主轴轴心线在水平面内的位移偏差不大于L/2000L——主轴轴心线与井筒提升中心线或天伦中心线间的水平距离2.主轴轴心线标高偏差不大于+－50mm3.提升中心线的位置偏差不大于5mm4.主轴轴心线与提升中心线垂直度偏差不大于＋－0。

15/10005.斜垫铁成对使用，其斜度不得大于1/25，粗燥度不得大于Ra25，薄端厚度不得大于5mm，平垫铁工作面的粗燥度不得大于Ra25。

6.垫铁组的高度应为60——100mm，宽度为60——120mm7.轴承座安装时沿主轴方向的水平度不大于0。

1/1000，沿垂直于轴方向的水平度不大于0。

15/10008.轴承梁和轴承座之间不得加任何垫片确保接触良好9.主轴装上卷筒后的水平度不大于0。

1/1000，连轴器端宜偏底。

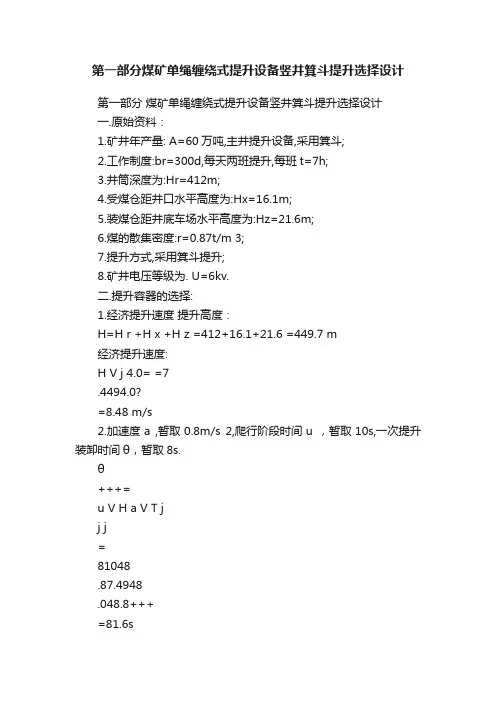

第一部分煤矿单绳缠绕式提升设备竖井箕斗提升选择设计第一部分煤矿单绳缠绕式提升设备竖井箕斗提升选择设计一.原始资料：1.矿井年产量: A=60万吨,主井提升设备,采用箕斗;2.工作制度:br=300d,每天两班提升,每班t=7h;3.井筒深度为:Hr=412m;4.受煤仓距井口水平高度为:Hx=16.1m;5.装煤仓距井底车场水平高度为:Hz=21.6m;6.煤的散集密度:r=0.87t/m 3;7.提升方式,采用箕斗提升;8.矿井电压等级为. U=6kv.二.提升容器的选择:1.经济提升速度提升高度：H=H r +H x +H z =412+16.1+21.6 =449.7 m经济提升速度:H V j 4.0= =7.4494.0?=8.48 m/s2.加速度a ,暂取0.8m/s 2,爬行阶段时间u ，暂取10s,一次提升装卸时间θ，暂取8s.θ+++=u V H a V T jj j=81048.87.4948.048.8+++=81.6s3.一次经济提升量：因没有井底煤仓，不均衡系数C ，取1.15 一个水平提升，富容系数f a =1.2；一次经济提升量：tbrT ACa Qj j f 3600==3002736006.812.115.110604=4.47 t4．箕斗选择：根据《矿山运输及提升设备》教科书，表7—5，选择竖井单绳提升煤箕斗型号为 ML —6型其主要参数如下：箕斗名义货载质量：6t; 箕斗斗箱有效容积：V=6.6m 3; 箕斗质量：kg Qz 5000=; 箕斗全高：Hr=9735mm; 两箕斗中心距：s=1830mm.5.一次实际提升量： Q=r V =0.87?6.6 =5.7 t 6．所需一次提升时间： s C A a t Qb T fr 1042.1106015.1273007.5360036004==='7.所需一次提升速度：24)]([)]([22aH u T a u T a V -+-'-+-'==27.4498.04)]810(104[8.0)]810(104[8.022??-+-?-+-?=5.7 m/s三．提升钢丝绳的选择： 1．钢丝绳每米的质量：钢丝绳公称抗拉强度选用：b δ=1666Mpa ；安全系数a m ，按规程规定为 6.5；井架高度 H j 暂取为35m. 钢丝绳最大悬垂长度：Hc=Hj+Hs+Hx=35+412+16.1 =463.1 m钢丝绳每米质量P 为：110z b a Q Q P H cm gδ+=-=1.4638.95.6166611050005700-??+=4.4 kg/m2.选择钢丝绳：考虑矿井提升深度和经济选型，选用6?19股型的钢丝绳。

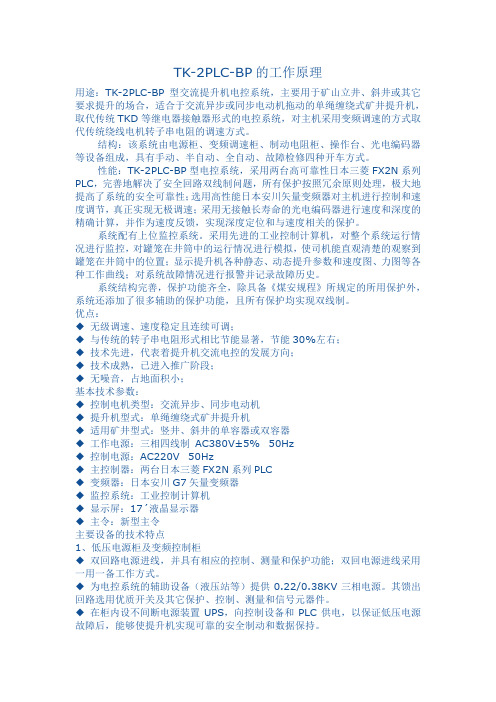

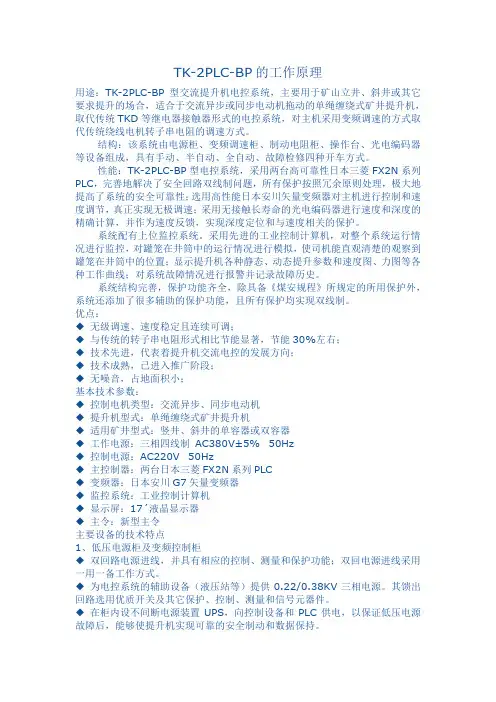

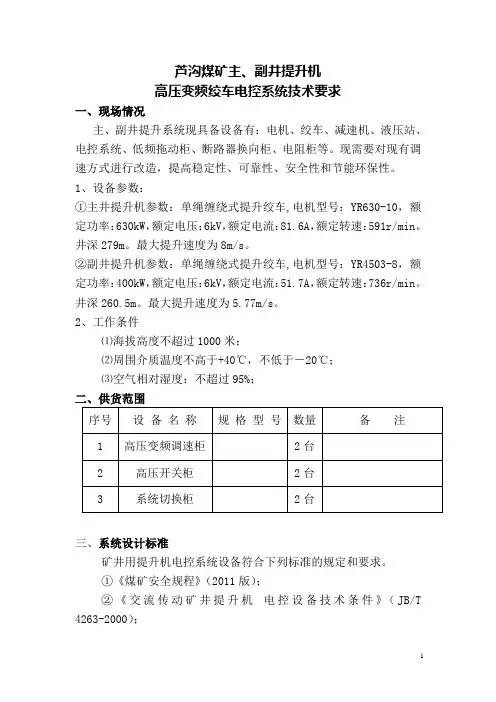

TK-2PLC-BP的工作原理用途：TK-2PLC-BP型交流提升机电控系统，主要用于矿山立井、斜井或其它要求提升的场合，适合于交流异步或同步电动机拖动的单绳缠绕式矿井提升机，取代传统TKD等继电器接触器形式的电控系统，对主机采用变频调速的方式取代传统绕线电机转子串电阻的调速方式。

结构：该系统由电源柜、变频调速柜、制动电阻柜、操作台、光电编码器等设备组成，具有手动、半自动、全自动、故障检修四种开车方式。

性能：TK-2PLC-BP型电控系统，采用两台高可靠性日本三菱FX2N系列PLC，完善地解决了安全回路双线制问题，所有保护按照冗余原则处理，极大地提高了系统的安全可靠性；选用高性能日本安川矢量变频器对主机进行控制和速度调节，真正实现无极调速；采用无接触长寿命的光电编码器进行速度和深度的精确计算，并作为速度反馈，实现深度定位和与速度相关的保护。

系统配有上位监控系统。

采用先进的工业控制计算机，对整个系统运行情况进行监控，对罐笼在井筒中的运行情况进行模拟，使司机能直观清楚的观察到罐笼在井筒中的位置；显示提升机各种静态、动态提升参数和速度图、力图等各种工作曲线；对系统故障情况进行报警并记录故障历史。

系统结构完善，保护功能齐全，除具备《煤安规程》所规定的所用保护外，系统还添加了很多辅助的保护功能，且所有保护均实现双线制。

优点：◆无级调速、速度稳定且连续可调；◆与传统的转子串电阻形式相比节能显著，节能30%左右；◆技术先进，代表着提升机交流电控的发展方向；◆技术成熟，已进入推广阶段；◆无噪音，占地面积小；基本技术参数：◆控制电机类型：交流异步、同步电动机◆提升机型式：单绳缠绕式矿井提升机◆适用矿井型式：竖井、斜井的单容器或双容器◆工作电源：三相四线制AC380V±5% 50Hz◆控制电源：AC220V 50Hz◆主控制器：两台日本三菱FX2N系列PLC◆变频器：日本安川G7矢量变频器◆监控系统：工业控制计算机◆显示屏：17´液晶显示器◆主令：新型主令主要设备的技术特点1、低压电源柜及变频控制柜◆双回路电源进线，并具有相应的控制、测量和保护功能；双回电源进线采用一用一备工作方式。

JKE型单绳缠绕式矿井提升机用途：本系列产品用于煤矿、金属矿和非金属矿中提升煤、矿物、升降人员、下放材料、设备等，也可做其他牵引运输用。

工作原理：电动机通过减速器将动力传给缠绕钢丝绳的卷筒，实现容器的提升与下放；通过电气传动实现调速；盘形制动器由液压与电气控制进行制动；通过各种位置指示系统，实现容器的深度指示；通过各种传感器和控制元件组成的机、电、液联合控制系统实现整机的监控与保护；通过计算机和网络技术实现提升机内、外的信息传输。

技术特点：1.采用整体式、两瓣式、四瓣式多种形式卷筒；2.卷筒绳槽采用加工螺旋绳槽、折线绳槽或木衬及塑衬压制的螺旋绳槽，层间设置钢绳过渡装置；3.采用油缸后置盘形制动器，电-液联合控制，液压站分中低压和中高压两种类型。

中低压液压站有恒制动电气延时和液压延时二级制动两种方式;中高压液压站有恒减速和恒制动力矩二级制动两种形式，可配有压力继电器，压力传感器；4.主轴与卷筒采用平面大扭矩摩擦联接；5.由光电编码器、自整角机及低速直流侧速发电机细成的信号监控装置，有超速、过卷、深度指示失效、闸瓦磨损、弹簧疲劳等完善的监测保护功能；6.操纵台有整体式和分体式两种型式，全部采用集成信号灯、性能可靠的电器仪表以及新型整体式操作手柄,并有数字式深度指示器及数字式和丝杠式深度指示为一体的深度指示系统,均具备有工业电视或计算机、打印机等专用台面；7.天轮装置采用整体式或两瓣式焊接结构，采用滚动轴承支撑和轮缘上装有聚甄乙烯或尼龙的摩擦衬垫；8.可配有矿井提升机网络控制及远程诊断系统。

机器重量：a)带绳槽卷筒配监控器;b)带绳槽卷筒配牌坊式深度指示器;c)木衬卷筒配监控器;d)木衬卷筒配牌坊式深度指示器;e)整体卷筒配监控器f)整体卷筒配牌坊式浓度指示器JKMD(C)型多绳摩擦式提升机技术性能表。

单绳缠绕式矿井提升机设计
设计思路：
单绳缠绕式矿井提升机是一种常见的升降运输设备，在矿井中用于提
升和运送物料或人员。

其主要特点是采用单根钢丝绳作为提升机的升降机
械构件，通过绕轮来驱动提升机的升降运动。

在设计矿井提升机时，需要
考虑到提升高度和负载要求，合理选择绳径，绳长以及绳轮的直径和轴承。

设计要点：
1.绳径选择：绳径的选择要满足提升机所需承载物料或人员的重量要求，同时要考虑到绳径对绳轮直径和轴承的影响。

一般情况下，绳径越大，提升机的承载能力越大，但也会增加设备的成本和功耗。

2.绳长设计：绳长的设计要满足矿井的提升高度要求，并留有一定的
余量。

在设计绳长时，还需要考虑到绳的伸缩性，以及绳轮的直径和轴承
的尺寸。

3.绳轮直径和轴承选择：绳轮的直径和轴承的选择要满足提升机的承
载能力和安全要求。

绳轮的直径越大，提升机的承载能力越大，但也会增
加设备的尺寸和重量。

轴承的选用要考虑到承载能力、转动稳定性和使用
寿命。

4.紧绷装置设计：在矿井提升机设计中，需要考虑绳的紧绷问题。

为
了保证提升机的稳定性和安全性，可以采用钢丝绳张紧器或液压张紧装置
来保持绳的紧绷状态。

5.安全保护装置设计：在矿井提升机设计中，需要考虑到安全方面的要求。

可以加装安全门、安全限位开关、紧急停止按钮等安全保护装置，以便在紧急情况下及时停止提升机的运行。

总结：。
