【CN209635692U】一种立井单绳缠绕式提升机松绳保护装置【专利】

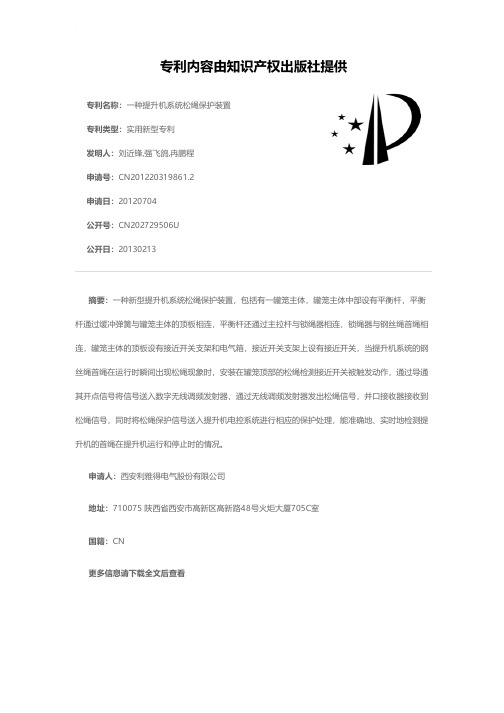

专利名称：一种提升机系统松绳保护装置专利类型：实用新型专利
发明人：刘近锋,强飞鸽,冉鹏程
申请号：CN201220319861.2
申请日：20120704
公开号：CN202729506U
公开日：
20130213
专利内容由知识产权出版社提供
摘要：一种新型提升机系统松绳保护装置，包括有一罐笼主体，罐笼主体中部设有平衡杆，平衡杆通过缓冲弹簧与罐笼主体的顶板相连，平衡杆还通过主拉杆与锁绳器相连，锁绳器与钢丝绳首绳相连，罐笼主体的顶板设有接近开关支架和电气箱，接近开关支架上设有接近开关，当提升机系统的钢丝绳首绳在运行时瞬间出现松绳现象时，安装在罐笼顶部的松绳检测接近开关被触发动作，通过导通其开点信号将信号送入数字无线调频发射器，通过无线调频发射器发出松绳信号，井口接收器接收到松绳信号，同时将松绳保护信号送入提升机电控系统进行相应的保护处理，能准确地、实时地检测提升机的首绳在提升机运行和停止时的情况。

申请人：西安利雅得电气股份有限公司
地址：710075 陕西省西安市高新区高新路48号火炬大厦705C室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于物料提升机的松绳断电保护装置
专利类型：实用新型专利
发明人：王海涛,王雷,马福荣,毛树强,侯永楠,李金龙,王健,苗永华,王玉成,辛龙飞,高波
申请号：CN201921868855.0
申请日：20191101
公开号：CN210884786U
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于物料提升机的松绳断电保护装置，包括框架、弹簧、钢丝绳穿绳装置、行程开关固定支座、行程开关和U型卡，框架的两端留有滑槽，框架内侧安装有行程开关固定支座，行程开关固定支座有两个，行程开关固定支座底部安装有行程开关，框架内侧设置有钢丝绳穿绳装置，钢丝绳穿绳装置也有两个，钢丝绳穿绳装置包括行程开关触碰块、销轴和滚筒，销轴穿过滚筒且两端外漏部分置于滑槽内，行程开关触碰块的一侧连接在销轴上，弹簧在框架两侧各两个，弹簧连接于框架和钢丝绳穿绳装置的行程开关触碰块上，框架的两端焊接有四个连接板。

有益效果：本实用新型不仅松绳反应灵敏，断电保护可靠，而且抗外界干扰能力强。

申请人：潍坊昌大建设集团有限公司
地址：261041 山东省潍坊市高新区健康东街6999号4号楼22楼
国籍：CN
代理机构：潍坊德信中恒知识产权代理事务所(普通合伙)
代理人：尉金洪
更多信息请下载全文后查看。

专利名称：一种新型井下提升机放松绳保护装置专利类型：实用新型专利
发明人：熊旭东,刘保东,王久海,马洪钧,杨明
申请号：CN201620454491.1
申请日：20160518
公开号：CN205653016U
公开日：
20161019
专利内容由知识产权出版社提供
摘要：本实用新型涉及工程机械技术领域，具体涉及一种新型井下提升机放松绳保护装置，它包括墙体固定架、钢丝绳、滑轮、滑轮转轴、滑轮固定架、防爆急停开关；钢丝绳末端设有墙体固定架；钢丝绳位于滑轮中；滑轮中心设有滑轮转轴；滑轮转轴贯穿滑轮固定架；钢丝绳头部设有防爆急停开关；本实用新型一种新型井下提升机放松绳保护装置，它结构简单，成本低廉，始终都有三个点构成的一个平面来承载发生松绳事故后下陷的提升机主绳，接触面积大；它采用了防爆急停开关设计，特别适用于井下防爆要求较高的地点。

松绳保护会快速反应，确保将事故缩小到最小范围，大大提高了井下安全作业系数。

申请人：熊旭东
地址：063000 河北省唐山市路南区女织寨乡郑各庄沟北街19号
国籍：CN
更多信息请下载全文后查看。

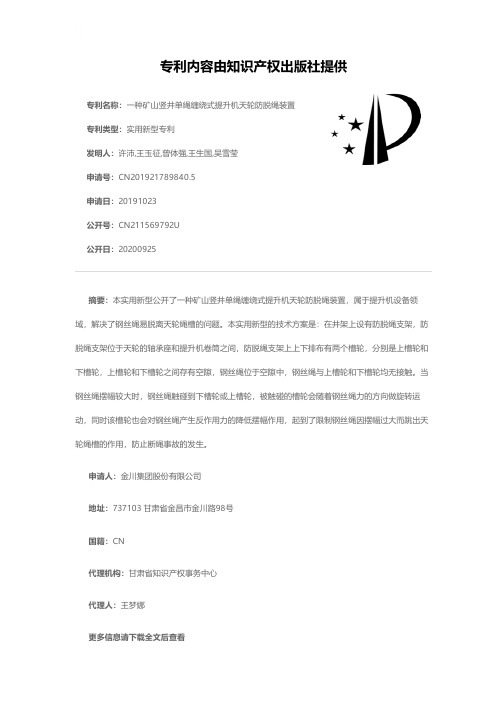

专利名称：一种矿山竖井单绳缠绕式提升机天轮防脱绳装置专利类型：实用新型专利
发明人：许沛,王玉征,曾体强,王生国,吴雪莹
申请号：CN201921789840.5
申请日：20191023
公开号：CN211569792U
公开日：
20200925
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种矿山竖井单绳缠绕式提升机天轮防脱绳装置，属于提升机设备领域，解决了钢丝绳易脱离天轮绳槽的问题。

本实用新型的技术方案是：在井架上设有防脱绳支架，防脱绳支架位于天轮的轴承座和提升机卷筒之间，防脱绳支架上上下排布有两个槽轮，分别是上槽轮和下槽轮，上槽轮和下槽轮之间存有空隙，钢丝绳位于空隙中，钢丝绳与上槽轮和下槽轮均无接触。

当钢丝绳摆幅较大时，钢丝绳触碰到下槽轮或上槽轮，被触碰的槽轮会随着钢丝绳力的方向做旋转运动，同时该槽轮也会对钢丝绳产生反作用力的降低摆幅作用，起到了限制钢丝绳因摆幅过大而跳出天轮绳槽的作用，防止断绳事故的发生。

申请人：金川集团股份有限公司
地址：737103 甘肃省金昌市金川路98号
国籍：CN
代理机构：甘肃省知识产权事务中心
代理人：王梦娜
更多信息请下载全文后查看。

专利名称：一种煤矿用单绳缠绕式提升机专利类型：实用新型专利
发明人：刘文和
申请号：CN201921830839.2
申请日：20191029
公开号：CN211521316U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种煤矿用单绳缠绕式提升机，包括提升机本体、第一锁扣与第二锁扣，所述第一锁扣固定安装在提升机本体的左侧，所述第二锁扣固定安装在提升机本体的左侧且对应第二锁扣的位置，所述提升机本体包括连接板，所述连接板底部的左右两侧分别固定连接有第一支撑杆与第二支撑杆，所述第二支撑杆的右侧固定连接有提升电机，所述提升电机的输出轴上固定连接有旋转轴。

本实用新型通过提升机本体、第一锁扣与第二锁扣之间的相互配合，实现了一种煤矿用单绳缠绕式提升机，具有防止反转的功能，可以在提升机的电机出现故障时，对装置进行卡死固定，避免提升的重物掉落，进而能够有效的放置安全事故的发生。

申请人：刘文和
地址：131208 吉林省松原市扶余县五家站镇职业中学
国籍：CN
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2863744Y [45]授权公告日2007年1月31日专利号 ZL 200520073355.X [22]申请日2005.07.02[21]申请号200520073355.X[73]专利权人王来运地址230011安徽省合肥市枞阳路化工南村10幢401[72]设计人王来运 [74]专利代理机构合肥华信专利商标事务所代理人余成俊[51]Int.CI.B66B 5/12 (2006.01)B66B 5/14 (2006.01)权利要求书 1 页 说明书 2 页 附图 1 页[54]实用新型名称松绳保护装置[57]摘要本实用新型公开了一种松绳保护装置，包括外壳、拨板、超载开关、固定螺栓、松绳开关、保护套、小弹簧、顶杆、挡板、大弹簧、滑轮夹板、滑轮，属于弹力控制电气连锁型防松绳装置，主要用于各类施工升降机防止钢丝绳松脱造成乱绳，其结构轻巧、安装方便、可靠性高，具有防超载功能。

200520073355.X权 利 要 求 书第1/1页 1、一种松绳保护装置，包括外壳、拨板、超载开关、固定螺栓、松绳开关、保护套、小弹簧、顶杆、挡板、大弹簧、滑轮夹板、滑轮，其特征在于：活动放置在管型的外壳里的顶杆，从外壳一端的孔伸出，与安装有滑轮的滑轮夹板固定连接，与外壳孔端相连接的大弹簧套在外壳内的顶杆上，相互固定连接的环型挡板和保护套依次活动套顶杆上，保护套内的顶杆上活动套有一小弹簧，其一端与挡板连接，另一端与顶杆上的一环型凸台相连接，保护套的端口延伸出高低两侧壁，低侧壁与顶杆端部的凸台相活动连接，高侧壁与拨板固定连接，触头正对着拨板前端弯折处的超载开关和触头正对着顶杆的端部松绳开关都放置在外壳内。

200520073355.X说 明 书第1/2页松绳保护装置技术领域本实用新型涉及机械学和电子学领域，具体的说是一种松绳保护装置。

技术背景中华人民共和国国家标准GB10055《施工升降机安全规则》规定“采用单根钢丝绳或对重钢丝绳的升降机也应设置防松绳开关，当升降机出现松绳时，该开关立即切断控制电路制动器制动。

专利名称：单绳缠绕式提升机自恢复松绳保护装置
专利类型：实用新型专利
发明人：靳颖泽,刘毅,常春,范宝贵,王荣刚,张鑫,张浩,刘羽,张强
申请号：CN201720158563.2
申请日：20170221
公开号：CN206486133U
公开日：
20170912
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种单绳缠绕式提升机自恢复松绳保护装置。

现有松绳保护装置无法自动复位。

为此，本实用新型包括承载架，承载架位于配用主提升钢丝绳下方，承载架两侧分别由弹簧吊挂，承载架两侧分别横向安装有条状磁钢，磁钢上下两侧位置分别设有上、下常闭型磁接近开关，上常闭型磁接近开关与声光报警装置、电源串联形成报警电路，下常闭型磁接近开关与单绳缠绕式提升机驱动电机、电源串联形成主电路，下常闭型磁接近开关两端还并联一旁路手动开关，或者用上、下常开型磁接近开关代替上、下常闭型磁接近开关，并调整主电路和报警电路。

本可自动发出松绳警报，并切断主电路，且便于故障解除的复位操作；广泛适用于各种单绳缠绕式提升机。

申请人：兖州煤业股份有限公司
地址：273599 山东省济宁市邹城市凫山南路298号
国籍：CN
代理机构：北京中原华和知识产权代理有限责任公司
代理人：韩富强
更多信息请下载全文后查看。

专利名称：一种单绳缠绕式提升机专利类型：实用新型专利
发明人：张冬梅,王春霞,司国斌
申请号：CN201620036763.6
申请日：20160115
公开号：CN205472384U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种单绳缠绕式提升机，包括轴承座架和轴承座，轴承座上架设有主轴，主轴上的左右两端设置有制动盘，制动盘的周部设置有制动器；制动盘间设置有固定支轮和游动支轮；固定支轮套设在主轴上，固定支轮的外周设置有固定滚筒，固定滚筒与固定支轮由辐板相连接，固定滚筒与右端的制动盘固定连接；游动支轮通过轴瓦可活动套设在主轴上，游动支轮的外周设置有游动滚筒，游动滚筒与游动支轮由辐板相连接，游动滚筒与左端的制动盘固定连接；固定滚筒、游动滚筒的周部设置有衬木和钢丝绳，固定滚筒、游动滚筒的两侧分别设置有挡板，主轴在游动支轮的左外侧套设有调绳离合器，调绳离合器与最左端的制动盘和最左端的辐板固定连接。

申请人：焦作大学
地址：454000 河南省焦作市人民大道东段3066号焦作大学
国籍：CN
更多信息请下载全文后查看。

专利名称：一种智能提升机松绳保护装置
专利类型：实用新型专利
发明人：施兴平,郑明林,马启峰,张玉山,刘元鹏,匡力军,牛兆英,康春荣,孙德涛,刘成文,王云生,金培庸
申请号：CN201220249044.4
申请日：20120529
公开号：CN202625543U
公开日：
20121226
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能提升机松绳保护装置，它包括外壳、上绳天轮轴编码器和下绳天轮轴编码器，所述外壳内设有PLC可编程逻辑控制器，PLC可编程逻辑控制器通过传输线与触摸屏、声响装置和常闭接点连接；所述上绳天轮轴编码器和下绳天轮轴编码器分别通过传输电缆于PLC 可编程逻辑控制器连接；所述常闭接点串入提升机安全回路。

本实用新型利用PLC可编程逻辑控制器，通过对双卷筒缠绕式提升机两根提升钢丝绳即上绳和下绳分别通过的两个相同直径的天轮轴运转速度的信号采集转换后、经计算、识别、判断，从而实现矿用提升机松绳的保护。

申请人：山东黄金归来庄矿业有限公司
地址：273300 山东省临沂市平邑县地方镇
国籍：CN
更多信息请下载全文后查看。
