matlab tf、ss、和zpk的控制系统建模实验心得1. 引言1.1 概述控制系统建模是设计和分析工程系统的重要步骤之一。
在这个过程中，我们需要选择适当的数学模型来描述系统的行为，并使其与实际物理现象相匹配。
MATLAB作为一个功能强大的工具，提供了多种方法来进行控制系统建模，其中包括传递函数模型(TF)、状态空间模型(SS)和零极点增益模型(ZPK)。
本文旨在总结和分享我在使用MATLAB中的TF、SS和ZPK进行控制系统建模实验中的经验和心得。
1.2 文章结构本文将按照以下结构展开讨论：- 第二部分将介绍在MATLAB中使用TF进行控制系统建模时的一些重要事项，包括理解传递函数模型以及如何建立该模型。
- 第三部分将介绍使用SS进行控制系统建模时所需注意的事项，包括理解状态空间模型和建立该模型的步骤。
- 第四部分将介绍使用ZPK进行控制系统建模时需要注意的事项，包括理解零极点增益模型和如何建立该模型。
最后，在第五部分中，将对TF、SS和ZPK三种建模方法进行比较，并总结心得体会，并对未来的研究方向进行展望。
1.3 目的本文的目的是帮助读者更好地理解和掌握MATLAB中TF、SS和ZPK建模方法，以便能够准确描述和分析控制系统的行为。
通过分享我的实验心得，我希望能够给读者提供一些在实际应用中使用这些模型时的指导和启示。
让我们开始吧！2. MATLAB中的TF模型建模实验心得2.1 理解传递函数模型在MATLAB中，传递函数（Transfer Function）是一种常用的控制系统建模方法。
它用于描述输入和输出之间的关系，并包含了系统的动态特性。
在进行TF 模型建模时，我们首先需要理解传递函数的含义和作用。
传递函数是指将系统的频率响应与拉普拉斯变换联系起来的函数表达式。
通过分子多项式和分母多项式的比值来表示系统，并使用频率域表达，可以方便地分析系统性能、稳定性以及设计控制器等。
2.2 建立传递函数模型的步骤在MATLAB中，建立传递函数模型可以遵循以下步骤：步骤1：确定系统的数学模型。
《自动控制原理》MATLAB中的传递函数模型实验一、实验目的1、熟练运用matlab软件，求解控制系统数学模型2、掌握传递函数在matlab中的表达方法3、掌握matlab求解拉氏变换和反变换4、掌握matlab求系统极值点和零点判断系统稳定性二、实验仪器Matlab2014b版三、实验原理（一）MATLAB中的传递函数模型传递函数在matlab中的表达方法控制系统的传递函数模型为：在MATLAB中，分子/分母多项式通过其系数行向量表示，即：num = [b0 b1 … bm]den = [a0 a1 … an]此时，系统的传递函数模型用tf函数生成，句法为：sys=tf(num, den) 其中，sys为系统传递函数。
如：num = [1 5 0 2]; den = [2 3 15 8];则：sys=tf(num, den)输出为：Transfer function:若控制系统的模型形式为零极点增益形式：此时，系统的传递函数模型用zpk函数生成，句法为：sys=zpk(z, p, k)。
zpk函数也可用于将传递函数模型转换为零极点增益形式，句法为：zpksys=zpk(sys)如：z=[-0.5 -1 -3]; p=[1 -2 -1.5 -5]; k=10;sys=zpk(z, p, k)传递函数的转换[num,den]=zp2tf(z,p,k)[z,p,k]=tf2zp(num,den)实际系统往往由多个环节通过串联、并联及反馈方式互连构成。
MATLAB提供的三个用于计算串联、并联及反馈连接形成的新系统模型的函数。
series函数计算两子系统串联后的新系统模型。
句法：sys = series(sys1, sys2)sys1, sys2分别为两子系统模型parallel函数计算两子系统并联后的新系统模型。
句法： sys = parallel(sys1, sys2)feedback函数计算两子系统反馈互联后的新系统模型。
传递函数建模
传递函数建模是一种将系统的输入与输出之间的关系表示为传递函数的方法。
传递函数（Transfer Function）描述了输入信号与输出信号之间的数学关系，在控制系统中常用于分析系统的动态行为和进行系统设计。
传递函数建模的步骤如下：
1. 系统分析：首先对待建模的系统进行分析，了解系统的输入输出关系。
可以通过实验、观察或数学建模等方法来获取系统的输入输出数据。
2. 建立数学模型：根据系统的输入输出关系，建立系统的数学模型。
传递函数通常是用拉普拉斯变换表示的，可以将系统的输入输出关系表示为一个分子多项式除以一个分母多项式的形式。
3. 参数估计：确定传递函数的参数。
有时候，系统的参数可以通过实验测量得到，或者通过理论分析进行估计。
4. 评估模型：对建立的传递函数模型进行评估，比较模型的输出与实际系统的输出之间的差异，调整模型的参数以提高模型的拟合度。
5. 使用模型：使用建立的传递函数模型进行系统分析和设计。
传递函数可以用于分析系统的稳定性、频率响应、阶跃响应等性能指标，同时也可以用于设计控制器或者滤波器。
总之，传递函数建模是一种对系统进行数学建模的方法，通过建立数学模型来描述输入输出关系，从而分析系统的动态行为和进行系统设计。
用matlab建立传递函数模型使用MATLAB建立传递函数模型在控制系统的设计和分析中，传递函数模型是一个重要的工具。
它可以帮助我们理解系统的动态行为，并提供一种有效的方式来设计控制器。
在本文中，我们将介绍如何使用MATLAB来建立传递函数模型，并展示如何利用该模型进行系统分析和控制器设计。
传递函数模型是一种数学模型，用于描述线性时不变系统的输入和输出之间的关系。
它可以表示为一个分子多项式除以一个分母多项式的比值。
在MATLAB中，我们可以使用tf函数来创建传递函数模型。
我们需要准备一个分子多项式和一个分母多项式。
这些多项式的系数可以通过实验数据或系统参数估计得到。
然后，我们可以使用tf 函数将这些多项式转换为传递函数模型。
例如，如果我们有一个二阶系统，其传递函数模型为：G(s) = (b0*s^2 + b1*s + b2) / (a0*s^2 + a1*s + a2)其中，b0、b1、b2是分子多项式的系数，a0、a1、a2是分母多项式的系数。
在MATLAB中，我们可以使用以下代码创建传递函数模型：b = [b0, b1, b2]; % 分子多项式的系数a = [a0, a1, a2]; % 分母多项式的系数G = tf(b, a); % 创建传递函数模型创建传递函数模型后，我们可以使用MATLAB提供的各种函数来进行系统分析和控制器设计。
例如，我们可以使用step函数来绘制系统的阶跃响应，使用bode函数来绘制系统的频率响应，使用pole 函数来计算系统的极点等等。
MATLAB还提供了一些用于控制器设计的工具箱，如Control System Toolbox和Robust Control Toolbox。
这些工具箱中包含了各种用于系统分析和控制器设计的函数和工具，可以帮助我们更方便地进行控制系统的设计和分析工作。
使用MATLAB建立传递函数模型是一种强大的工具，可以帮助我们理解系统的动态行为，并进行控制器设计。
控制系统传递函数建模在控制系统的设计中，传递函数是一种非常重要的数学模型。
通过对系统的传递函数进行建模，我们可以更好地理解和分析系统的动态特性，从而实现对系统的控制和优化。
一、什么是传递函数传递函数是用来描述线性时间不变系统动态特性的数学模型。
对于连续时间系统，传递函数一般表示为G(s)，其中s是Laplace变量。
而对于离散时间系统，传递函数表示为G(z)，其中z是Z变量。
传递函数是系统输入和输出之间的关系，它可以表示为：G(s) = Y(s) / U(s)其中，Y(s)是系统的输出信号，U(s)是系统的输入信号。
传递函数可以将输入信号的频率特性转化为输出信号的频率特性，从而实现对系统的分析和控制。
二、传递函数的建模方法1. 确定系统的结构在建模之前，首先要确定系统的结构。
系统的结构可以通过对实际系统进行观测和测量得到，也可以通过对系统的物理原理进行分析和推导得出。
2. 建立系统的数学模型在确定系统结构之后，可以开始建立系统的数学模型。
对于线性时间不变系统，可以通过对系统的微分方程进行变换来得到传递函数。
以连续时间系统为例，假设系统的微分方程为：a0*d^n y(t) / dt^n + a1*d^(n-1) y(t) / dt^(n-1) + ... + an*y(t) = b0*d^mu(t) / dt^m + b1*d^(m-1) u(t) / dt^(m-1) + ... + bm*u(t)其中，y(t)是系统的输出，u(t)是系统的输入，a0, a1, ..., an和b0,b1, ..., bm是系统的系数。
通过对该微分方程进行拉普拉斯变换，可以得到传递函数的表达式：G(s) = Y(s) / U(s) = (b0*s^m + b1*s^(m-1) + ... + bm) / (a0*s^n +a1*s^(n-1) + ... + an)通过类似的方法，可以得到离散时间系统的传递函数表达式。
一、概述Matlab是一种流行的数学软件，可以用于数据分析、图形绘制、模拟和建模等多种领域。
在控制系统工程中，建立系统模型是非常重要的一部分，而状态空间和传递函数是两种描述系统动态特性的常用方法。
本文将介绍如何在Matlab中进行状态空间到传递函数的转换，以及该过程的具体步骤和应用。
二、状态空间模型1.状态空间模型的表示状态空间模型是描述线性时不变系统动态特性的一种数学模型。
它通常表示为矩阵形式：x' = Ax + Buy = Cx + Du其中，x是系统的状态变量，u是输入，y是输出，A、B、C、D分别是系统的状态方程和输出方程的系数矩阵。
2.状态空间模型在Matlab中的表示在Matlab中，可以使用矩阵的形式来表示状态空间模型。
可以使用以下代码定义一个状态空间模型：A = [1 2; 3 4];B = [5; 6];C = [7 8];D = 9;sys = ss(A, B, C, D);其中，A、B、C、D分别是状态空间模型的系数矩阵，sys是表示状态空间模型的对象。
三、传递函数模型1.传递函数模型的表示传递函数模型是描述系统输入与输出之间关系的一种数学模型。
它通常表示为分子多项式和分母多项式的比值：G(s) = N(s) / D(s)其中，N(s)和D(s)分别是分子多项式和分母多项式。
2.传递函数模型在Matlab中的表示在Matlab中，可以使用tf函数来定义一个传递函数模型。
可以使用以下代码定义一个传递函数模型：num = [1 2];den = [3 4 5];sys = tf(num, den);其中，num和den分别是传递函数模型的分子多项式和分母多项式，sys是表示传递函数模型的对象。
四、状态空间到传递函数的转换在Matlab中，可以使用tf函数将状态空间模型转换为传递函数模型。
具体步骤如下：1. 使用ss2tf函数将状态空间模型转换为传递函数的分子多项式和分母多项式。
在MATLAB中，控制系统的建模和分析是非常重要的。
控制系统的数学模型是描述系统行为的数学表示，可以用来进行模拟、分析和设计控制系统。
在控制系统中，常见的数学模型包括积分-微分模型、状态空间模型和传递函数模型。
接下来，我将按照深度和广度的要求，对这三种数学模型进行全面评估，并据此撰写一篇有价值的文章。
1. 积分-微分模型在控制系统中，积分-微分模型是一种常见的数学表示方法。
它由两部分组成：积分部分和微分部分。
积分部分描述了系统的累积效应，微分部分描述了系统的瞬时响应。
这种模型常用于描述惯性较大、响应缓慢的系统，例如机械系统和电气系统。
在MATLAB中，可以使用积分-微分模型来进行系统建模和仿真，以分析系统的稳定性和性能指标。
2. 状态空间模型状态空间模型是另一种常见的控制系统数学表示方法。
它由状态方程和输出方程组成，用来描述系统的状态变量和外部输入之间的关系。
状态空间模型适用于描述多变量、多输入多输出系统，例如飞行器、汽车控制系统等。
在MATLAB中，可以使用状态空间模型来进行系统分析和设计，包括系统的稳定性、可控性和可观性分析，以及控制器设计和系统性能评价。
3. 传递函数模型传递函数模型是控制系统中最常用的数学表示方法之一。
它用传递函数来描述系统的输入和输出之间的关系，其中传递函数是输入信号和输出信号的比值。
传递函数模型适用于描述单输入单输出系统，例如电路系统、机械系统等。
在MATLAB中，可以使用传递函数模型进行系统分析和设计，包括频域分析、极点和零点分析，以及控制器设计和系统稳定性评估。
总结回顾：在本文中，我按照深度和广度的要求对MATLAB中控制系统的三种数学模型进行了全面评估。
我从积分-微分模型入手，介绍了其构成和适用范围。
我转而讨论了状态空间模型，阐述了其在多变量系统中的重要性。
我详细介绍了传递函数模型，强调了其在单输入单输出系统中的广泛应用。
在文章的我共享了对这三种数学模型的个人观点和理解，指出了它们在控制系统中的重要性和实用性。

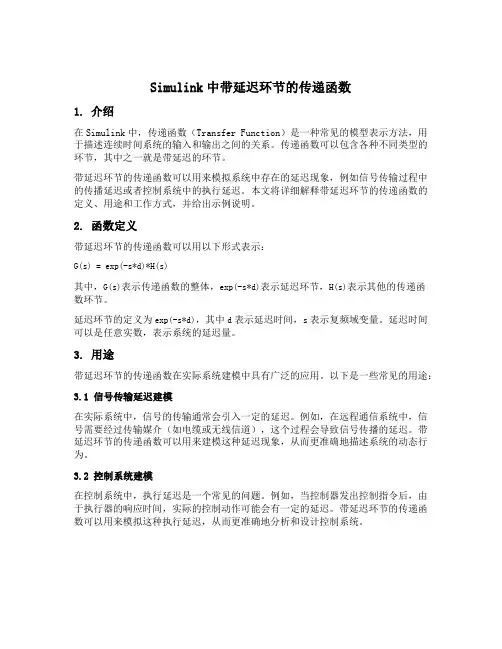

Simulink中带延迟环节的传递函数1. 介绍在Simulink中，传递函数（Transfer Function）是一种常见的模型表示方法，用于描述连续时间系统的输入和输出之间的关系。
传递函数可以包含各种不同类型的环节，其中之一就是带延迟的环节。
带延迟环节的传递函数可以用来模拟系统中存在的延迟现象，例如信号传输过程中的传播延迟或者控制系统中的执行延迟。
本文将详细解释带延迟环节的传递函数的定义、用途和工作方式，并给出示例说明。
2. 函数定义带延迟环节的传递函数可以用以下形式表示：G(s) = exp(-s*d)*H(s)其中，G(s)表示传递函数的整体，exp(-s*d)表示延迟环节，H(s)表示其他的传递函数环节。
延迟环节的定义为exp(-s*d)，其中d表示延迟时间，s表示复频域变量。
延迟时间可以是任意实数，表示系统的延迟量。
3. 用途带延迟环节的传递函数在实际系统建模中具有广泛的应用。
以下是一些常见的用途：3.1 信号传输延迟建模在实际系统中，信号的传输通常会引入一定的延迟。
例如，在远程通信系统中，信号需要经过传输媒介（如电缆或无线信道），这个过程会导致信号传播的延迟。
带延迟环节的传递函数可以用来建模这种延迟现象，从而更准确地描述系统的动态行为。
3.2 控制系统建模在控制系统中，执行延迟是一个常见的问题。
例如，当控制器发出控制指令后，由于执行器的响应时间，实际的控制动作可能会有一定的延迟。
带延迟环节的传递函数可以用来模拟这种执行延迟，从而更准确地分析和设计控制系统。
3.3 信号处理系统建模在信号处理系统中，延迟是一个重要的问题。
例如，在音频处理系统中，音频信号经过处理后可能会引入一定的延迟。
带延迟环节的传递函数可以用来建模这种延迟现象，从而更准确地分析和设计信号处理系统。
4. 工作方式带延迟环节的传递函数在Simulink中的工作方式如下：4.1 模型建立首先，需要在Simulink中建立一个传递函数模型。
