第二章自动控制系统的数学模型教学目的：（1）建立动态模拟的概念，能编写系统的微分方程。

（2）掌握传递函数的概念及求法。

（3）通过本课学习掌握电路或系统动态结构图的求法，并能应用各环节的传递函数，求系统的动态结构图。

（4）通过本课学习掌握电路或自动控制系统动态结构图的求法，并对系统结构图进行变换。

（5）掌握信号流图的概念，会用梅逊公式求系统闭环传递函数。

（6）通过本次课学习，使学生加深对以前所学的知识的理解，培养学生分析问题的能力教学要求：（1）正确理解数学模型的特点；（2）了解动态微分方程建立的一般步骤和方法；（3）牢固掌握传递函数的定义和性质，掌握典型环节及传递函数；（4）掌握系统结构图的建立、等效变换及其系统开环、闭环传递函数的求取，并对重要的传递函数如：控制输入下的闭环传递函数、扰动输入下的闭环传递函数、误差传递函数，能够熟练的掌握；（5）掌握运用梅逊公式求闭环传递函数的方法；（6）掌握结构图和信号流图的定义和组成方法，熟练掌握等效变换代数法则，简化图形结构，掌握从其它不同形式的数学模型求取系统传递函数的方法。

教学重点：有源网络和无源网络微分方程的编写；有源网络和无源网络求传递函数；传递函数的概念及求法；由各环节的传递函数，求系统的动态结构图；由各环节的传递函数对系统的动态结构图进行变换；梅逊增益公式的应用。

教学难点：举典型例题说明微分方程建立的方法；求高阶系统响应；求复杂系统的动态结构图；对复杂系统的动态结构图进行变换；求第K条前向通道特记式。

的余子式k教学方法：讲授本章学时：10学时主要内容：2.0 引言2.1 动态微分方程的建立2.2 线性系统的传递函数2.3 典型环节及其传递函数2.4系统的结构图2.5 信号流图及梅逊公式2.0引言：什么是数学模型？为什么要建立系统的数学模型？1. 系统的数学模型：描述系统输入输出变量以及各变量之间关系的数学表达式。

１） 动态模型：描述系统处于暂态过程中个变量之间关系的表达式，他一般是时间函数。

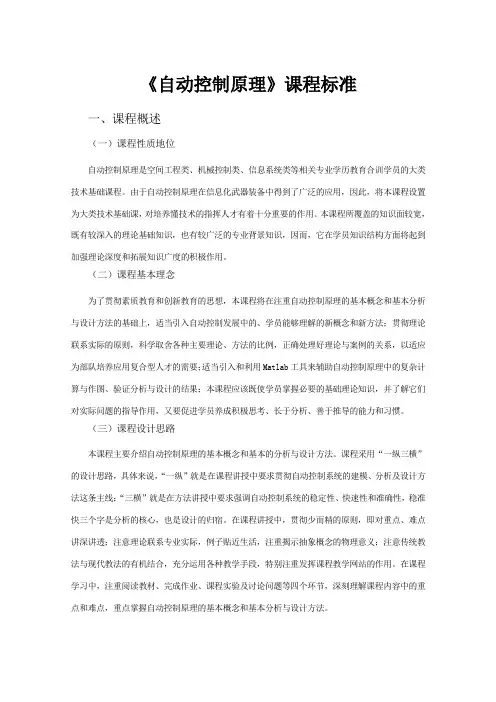

《自动控制原理》课程标准一、课程概述（一）课程性质地位自动控制原理是空间工程类、机械控制类、信息系统类等相关专业学历教育合训学员的大类技术基础课程。

由于自动控制原理在信息化武器装备中得到了广泛的应用，因此，将本课程设置为大类技术基础课，对培养懂技术的指挥人才有着十分重要的作用。

本课程所覆盖的知识面较宽，既有较深入的理论基础知识，也有较广泛的专业背景知识，因而，它在学员知识结构方面将起到加强理论深度和拓展知识广度的积极作用。

（二）课程基本理念为了贯彻素质教育和创新教育的思想，本课程将在注重自动控制原理的基本概念和基本分析与设计方法的基础上，适当引入自动控制发展中的、学员能够理解的新概念和新方法；贯彻理论联系实际的原则，科学取舍各种主要理论、方法的比例，正确处理好理论与案例的关系，以适应为部队培养应用复合型人才的需要；适当引入和利用Matlab工具来辅助自动控制原理中的复杂计算与作图、验证分析与设计的结果；本课程应该既使学员掌握必要的基础理论知识，并了解它们对实际问题的指导作用，又要促进学员养成积极思考、长于分析、善于推导的能力和习惯。

（三）课程设计思路本课程主要介绍自动控制原理的基本概念和基本的分析与设计方法。

课程采用“一纵三横”的设计思路，具体来说，“一纵”就是在课程讲授中要求贯彻自动控制系统的建模、分析及设计方法这条主线；“三横”就是在方法讲授中要求强调自动控制系统的稳定性、快速性和准确性，稳准快三个字是分析的核心，也是设计的归宿。

在课程讲授中，贯彻少而精的原则，即对重点、难点讲深讲透；注意理论联系专业实际，例子贴近生活，注重揭示抽象概念的物理意义；注意传统教法与现代教法的有机结合，充分运用各种教学手段，特别注重发挥课程教学网站的作用。

在课程学习中，注重阅读教材、完成作业、课程实验及讨论问题等四个环节，深刻理解课程内容中的重点和难点，重点掌握自动控制原理的基本概念和基本分析与设计方法。

二、课程目标（一）知识与技能通过本课程的学习，使学员掌握自动控制原理的基本概念和基本的分析与设计方法，重点培养学生利用自动控制的基本理论分析与解决工程实际问题的思维方式和初步能力，并为学习后续相关专业课程，以及进一步学习和应用自动控制方面的新知识、新技术打下必要基础。

第一章绪论第一节引言1.自动控制学科由自动控制技术和自动控制理论两部分组成。

2.自动控制理论分为经典控制理论和现代控制理论两大部分。

经典控制理论也就是自动控制原理。

第二节自动控制的基本概念1.开环控制系统：系统的输出端和输入端不存在反馈回路。

2.闭环控制系统：反馈回路使系统构成闭环，并按偏差的性质产生控制作用，以减少或消除偏差的控制系统。

第三节自动控制系统的组成1.系统：由被控对象和自动控制装置按一定的方式连结起来，以完成某种自动控制任务的有机整体。

第二章自动控制系统的数学模型第一节控制系统微分方程的编写1.线性元件的微分方程2.非线性微分方程的线性化第二节传递函数1.传递函数：线性系统（或元件）在初始条件为0时，输出量的拉氏变化与输入量的拉氏变化之比称为该系统的传递函数，记为G（s）。

2.在零初始条件下，电路中的复数阻抗和电流、电压的相量及其拉氏变换之间的关系应满足各种电路定律。

3.一个传递函数只能表示一个输入量对一个输出量的关系，若输入量、输出量多于一个，则传递函数不止一个。

对于多输入、多输出的系统，显然不能用某一个传递函数来描述各变量间的关系，而要用现代控制理论中的传递矩阵来表示。

第三节控制系统的结构图及其等效变换第三章自动控制系统的时域分析第一节1.系统稳定的充分必要条件：特征方程的全部系数都是正数，并且劳斯表第一列元素都是正数。

2.由开环传递函数得到闭环系统的传递函数。

3.相对稳定性。

劳斯判定的是绝对稳定性。

4.结构不稳定系统的改进措施：改变积分环节性质和引入比例-微分环节。

第二节典型输入信号和阶跃响应性能指标1.时间响应等于瞬态响应与稳态响应的和。

2.研究自动控制系统在典型输入信号作用下输出信号随时间的变化，称为自动控制系统的时域分析。

3.根据响应曲线的特征值，比较不同系统的动态性能。

第三节1.一阶系统的动态性能指标：调节时间，无超调量、峰值时间、上升时间和振荡次数。

第四节1.系统的阻尼系数和系统的无阻尼振荡角频率决定了二阶系统的瞬态响应特征，被称为二阶系统的特征参数。

自动控制原理控制系统的数学模型自动控制原理是现代控制工程学的基础，在控制系统的设计中起着至关重要的作用。

控制系统的数学模型是指通过数学方法对控制系统进行建模和描述，以便分析和设计控制系统的性能和稳定性。

控制系统的数学模型可以分为时域模型和频域模型两种形式。

一、时域模型时域模型是描述控制系统在时间域上动态行为的数学表达式。

时域模型是基于系统的差分方程或微分方程的。

1.线性时不变系统的时域模型对于线性时不变系统，可以通过系统的微分方程或差分方程来建立时域模型。

常见的时域模型包括：-一阶系统的时域模型：y(t)=K*(1-e^(-t/T))*u(t)-二阶系统的时域模型：y(t)=K*(1-e^(-t/T))*(1+t/Td)*u(t)2.非线性系统的时域模型对于非线性系统，时域模型可以通过系统的状态空间方程来建立。

常见的非线性系统时域模型包括：- Van der Pol方程： d^2x/dt^2 - μ(1 - x^2) * dx/dt + x = 0 - Lorenz方程：dx/dt = σ * (y - x), dy/dt = rx - y - xz, dz/dt = xy - βz二、频域模型频域模型是描述控制系统在频域上动态行为的数学表达式。

频域模型是基于系统的传递函数或频率响应函数的。

1.传递函数模型传递函数是系统的输入和输出之间的关系，是频域模型的核心。

传递函数可以通过系统的拉普拉斯变换或Z变换得到。

常见的传递函数模型包括：-一阶系统的传递函数模型：G(s)=K/(T*s+1)-二阶系统的传递函数模型：G(s)=K/(T^2*s^2+2ξ*T*s+1)2.频率响应模型频率响应函数是系统在不同频率下的输出和输入之间的关系。

频率响应函数可以通过系统的传递函数模型进行计算。

常见的频率响应模型包括：-幅频特性：描述系统在不同频率下的增益变化-相频特性：描述系统在不同频率下的相位变化控制系统的数学模型是对系统动态行为的数学描述，通过对控制系统进行数学建模和分析，可以有效地设计和优化控制系统，提高系统的性能和稳定性。

《自动控制原理》课程标准第一部分课程概述一、课程名称中文名称：《自动控制原理》英文名称：《Automatic control theory》二、学时与适用对象课程总计72学时，其中理论课62学时，实验10学时。

本标准适用于三年制专科机械工程专业。

三、课程地位、性质《自动控制原理》是研究自动控制共同规律的技术科学，是工科高等院校电类、控制类、机械类等专业的一门主干技术基础课程。

该课程的开设重在使学生掌握与自动控制原理相关的专业知识和综合应用能力，培养解决自动控制系统调试与维护方面实际问题的能力。

掌握和了解自动控制的基本理论和方法，对从事机械工程专业的工程技术人员是很有必要的。

四、课程基本理念本课程的教学应把握以下几点基本原则：一是增加对前沿和最具特色机械装备研发、使用、推广等背景知识的介绍，激发学员对该课程的探索兴趣；二是突出从理工类专业的角度理解设备运行原理和设计思路的方法，向学员强调学好这门课必须具备数学、电子学、计算机软硬件方面坚实的知识基础，重在自动控制系统的分析与改进，体现有别于理工院校自动控制课程的强调理论探索、侧重系统设计及实现等的教学模式；三是鼓励学员查询相关资料、书籍，不要满足于仅仅了解系统原理的简单程度，强化学员的自学能力，培养获取并运用信息的能力，为今后从事机械装备的创新型革新及研制打好基础；四是注重与学员的交流、并积极引导学员之间的相互交流，培养良好协作的团队精神。

五、课程设计思路在本课程开设之前，学员已经具备了多门课程的先导知识。

在教学过程中，鼓励学员学习和使用MATLAB软件，对于课堂作业，通过MATLAB进行验证。

讲授中应力争多介绍自动化领域前沿成果，拓展学员的知识面，启发解决问题的思路。

在总结教学经验和研究成果的基础上，对课程目标分别从知识与技能、过程与方法、情感态度与价值观等方面进行具体明确的阐述。

1．依据课程特点，设计教学思路自动控制原理是研究在没有人直接参与的情况下，利用外加的设备或装置（称控制装置或控制器），使机器，设备或生产过程（统称被控对象）的某个工作状态或参数（即被控制量）自动地按照预定的规律运行的原理及技术，数学基础要求较高，理论性很强。
