链板输送机课程设计

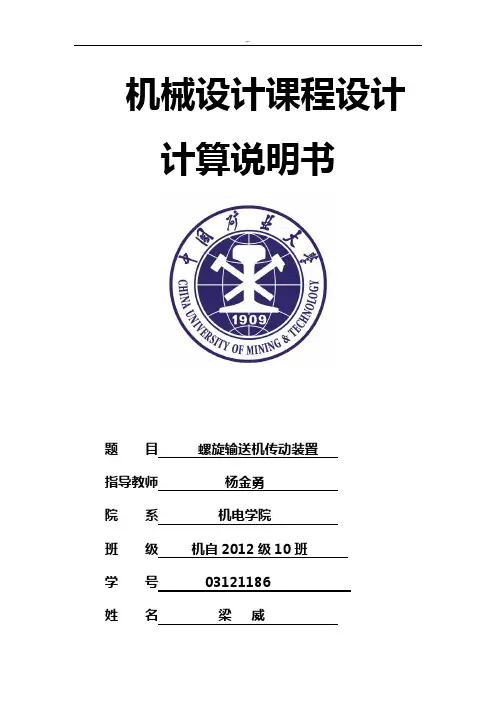

机械设计课程设计计算说明书
题目螺旋输送机传动装置
指导教师杨金勇
院系机电学院
班级机自2012级10班
学号 03121186
姓名梁威
目录
一、机械传动装置的总体设计………………….…
1.1.1螺旋输送机传动装置简图
1.1.2，原始数据
1.1.3，工作条件与技术要求
1.2.4，设计任务量
二、电动机的选择……………………………………….
2.1 选择电动机的类型和结构形式
2.2 选择电动机的功率
2.3 初选电动机
三、计算总传动比及分配各级的传动比………………
3.1 计算总传动比
3.2 分配传动装置各级传动比
四、计算各轴的功率，转数及转矩………………………
4.1 已知条件
4.2 电动机轴的功率P，转速n及转矩T
4.3 Ⅰ轴的功率P，转速n及转矩T
4.4 Ⅱ轴的功率P，转速n及转矩T
4.5 Ⅲ轴的功率P，转速n及转矩T
五、齿轮的设计计算…………………………………
5.1齿轮传动设计准则
5.2 斜齿1、2齿轮的设计
5.3 斜齿3、4齿轮的设计
5.4 开式锥齿轮的设计
六、铸造齿轮结构尺寸……………………………………….
七、轴的设计计算…………………………………………..
7.1轴的尺寸设计及滚动轴承的选择
7.2轴的强度校核
八、轴承端盖的选择……………………………………………
九、键联接的选择及计算…………………………………..
十、联轴器的选择……………………………………………十一、减速器箱体的设计…………………………………. 十二、润滑及密封设计……………………………………. 十三、减速器的维护和保养………………………………十四、附录（零件及装配图）…………………………..
计算及说明结果
一、机械传动装置的总体设计
1.1螺旋输送机传动装置简图
1—螺旋输送机；2—减速器
3—电动机；4—开式齿轮传动
1.2减速器装置运动简图
1.3原始数据
螺旋轴上的功率 P = 6.5kW
螺旋筒轴上的转速 n=100 r/min
1.4工作条件与技术要求
1)机器功用：输送散装物料
2)工作情况：单向转动，连续工作，工作平稳；
3)运动要求：输送机转速允许误差为±7%；
4)使用寿命：5年，每年300天，每天8小时；
5)检修周期：两年大修，半年小修；
6)生产厂型：中小型机械制造厂；
7)生产批量：中批生产。
1.5，设计任务量
减速器装配图一张（A1）、零件工作图2张、说明书1份
二、电动机的选择
1.1 选择电动机的类型和结构形式
密封圈标准（毡圈密封）取d
12
=35mm
d
13
：角接触球轴承处轴段，查《机械设计课程上机与设计》P170表13-4
轴承选7008C其尺寸为 d*D*B=40*68*15，d
13
=40mm
d 14：过渡轴段，由于各级齿轮传动的线速度 d
14
=46mm
d 15：d
15
为齿轮轴
d 16：d
16
=46mm
d 17：角接触球轴承轴段，d
16
=40mm
各轴长度
L 11：由半联轴器和轴配合的毂孔宽L=82mm确定 L
11
=80mm（比L短一
些）
l 12：由箱体结构，轴承端盖，装配关系等确定，L
12
=90mm
L 13：由角接触球轴承，档油盘：L
13
=36mm
L 14：由高速小齿轮B
1
=60mm，由箱体结构，轴承端盖，装配关系等确定
L
14
=87mm
L 15：齿轮轴段L
16
=60mm
L 16：L
16
=10mm
L 17：角接触球轴承轴段，由滚动轴承，档油盘：L
17
=26mm
2)中间轴
各轴直径
d
21
:最小直径，角接触球轴承处轴段，应与轴承的内径孔一致查《机械
设计课程上机与设计》P170表13-4取d
21
=35mm，角接触球轴承选7007C其尺寸为d*D*B=35*62*14
d
22:高速级大齿轮轴段，d
22
=40mm
d 23：轴承，根据齿轮的轴向定位要求，d
23
=46mm
d 24：低速小齿轮轴段，d
24
=d
22
=40mm
d 25：d
25
=d
21
=35mm
各轴长度
L
21：由角接触球轴承，档油盘，l
21
=38mm
L 22：由低速级小齿轮的毂孔宽度B
2
=78mm确定，所以L
22
=75mm
L 23：l
23
=12mm
L
24：由高速速级大齿轮的毂孔宽度B
3
=54确定，所以l
24
=51mm
L 25：由滚动轴承挡油盘及装配关系确定l
25
=41mm
3）低速轴
各轴直径
d
31
:联轴器段，联轴器的计算转矩：T ca=K A×
T3=1.3*529.07=687.791N/m按计算T ca应小于联轴器公称转矩的条件，参考《机械设计课程上机与设计》P192表14-6，选用HL4弹性柱销联轴器，
d
31
=45mm,
d 32:密封处轴段，根据定位要求以及密封圈的标准取，
32
d=50mm,
d
33
：角接触球轴承段选7011c其尺寸为d*D*B=55*90*18，
