10kV配电设备介绍

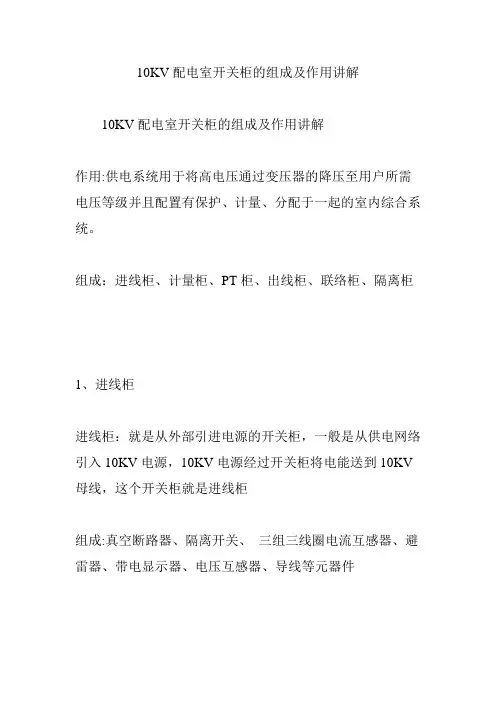

10KV配电室开关柜的组成及作用讲解10KV配电室开关柜的组成及作用讲解作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。

组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV 母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

电源进线端的保护:1.备自投装置，即备用电源自动投入装置。

2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。

涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。

5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线4、出线柜出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。

10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。

常用配电柜型号：XGN15-12、HXGN17。

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

①10kV配电室高压设备常用高压柜柜型、中置柜中高压断路器、环网柜内负荷开关、高压柜内CT、PT、零序CT高压避雷器、高压熔断器、高压接地开关、综合保护装置、高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司 P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

常用变比：10/0.1kV、高压柜内电压互感器常规将10kV变为100V。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

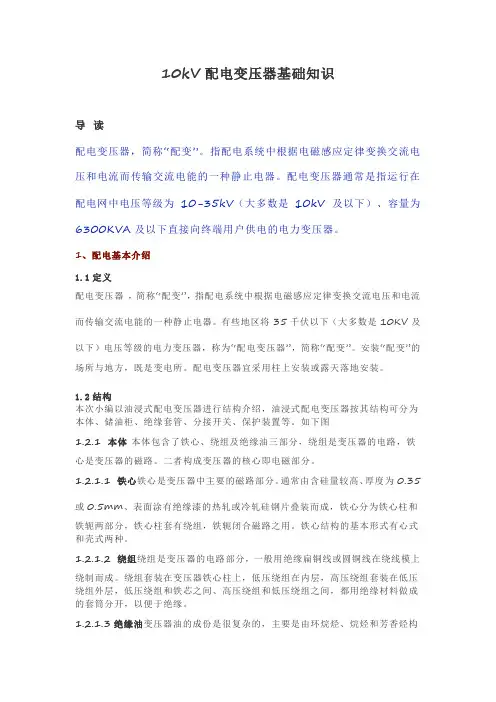

10kV配电变压器基础知识导读配电变压器，简称“配变”。

指配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。

配电变压器通常是指运行在配电网中电压等级为10-35kV（大多数是10kV及以下）、容量为6300KVA及以下直接向终端用户供电的电力变压器。

1、配电基本介绍1.1定义配电变压器，简称“配变”，指配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。

有些地区将35千伏以下（大多数是10KV及以下）电压等级的电力变压器，称为“配电变压器”，简称“配变”。

安装“配变”的场所与地方，既是变电所。

配电变压器宜采用柱上安装或露天落地安装。

1.2结构本次小编以油浸式配电变压器进行结构介绍，油浸式配电变压器按其结构可分为本体、储油柜、绝缘套管、分接开关、保护装置等。

如下图1.2.1 本体本体包含了铁心、绕组及绝缘油三部分，绕组是变压器的电路，铁心是变压器的磁路。

二者构成变压器的核心即电磁部分。

1.2.1.1 铁心铁心是变压器中主要的磁路部分。

通常由含硅量较高、厚度为0.35或0.5mm、表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成，铁心分为铁心柱和铁轭两部分，铁心柱套有绕组，铁轭闭合磁路之用。

铁心结构的基本形式有心式和壳式两种。

1.2.1.2 绕组绕组是变压器的电路部分，一般用绝缘扁铜线或圆铜线在绕线模上绕制而成。

绕组套装在变压器铁心柱上，低压绕组在内层，高压绕组套装在低压绕组外层，低压绕组和铁芯之间、高压绕组和低压绕组之间，都用绝缘材料做成的套筒分开，以便于绝缘。

1.2.1.3绝缘油变压器油的成份是很复杂的，主要是由环烷烃、烷烃和芳香烃构成，在配电变压器中变压器油起两个作用：一是在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘作用。

二是变压器油受热后产生对流，对变压器铁心和绕组起散热作用。

常用的变压器油有10号、25号和45号三种规格，其标号表示油在零下开始凝固时的温度，例如“25号”油表示这种油在零下25℃时开始凝固。

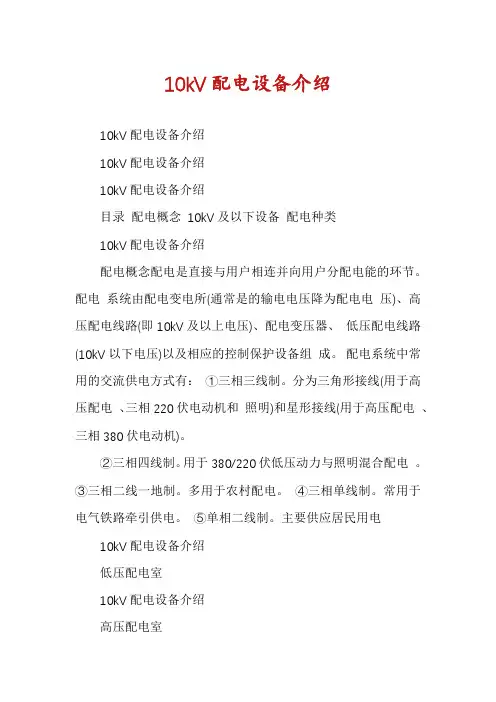

10kV配电设备介绍10kV配电设备介绍10kV配电设备介绍10kV配电设备介绍目录配电概念10kV及以下设备配电种类10kV配电设备介绍配电概念配电是直接与用户相连并向用户分配电能的环节。

配电系统由配电变电所(通常是的输电电压降为配电电压)、高压配电线路(即10kV及以上电压)、配电变压器、低压配电线路(10kV以下电压)以及相应的控制保护设备组成。

配电系统中常用的交流供电方式有：①三相三线制。

分为三角形接线(用于高压配电、三相220伏电动机和照明)和星形接线(用于高压配电、三相380伏电动机)。

②三相四线制。

用于380/220伏低压动力与照明混合配电。

③三相二线一地制。

多用于农村配电。

④三相单线制。

常用于电气铁路牵引供电。

⑤单相二线制。

主要供应居民用电10kV配电设备介绍低压配电室10kV配电设备介绍高压配电室10kV配电设备介绍变压器室10kV配电设备介绍10kV及以下配电设备主要设备认识高压开关柜低压开关柜变压器设备用途10kV配电设备介绍高压开关柜高压(10kV)开关柜由柜体和断路器(或负荷开关)两大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

10kV配电设备介绍低压开关柜低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。

产品符合IEC439-1,GB7251.1-1997 《低压成套开关设备》的标准规定。

低压开关柜通过了国家3C认证。

有以下类型：GCL低压抽出式开关柜、GCS型低压抽出式开关柜、GCS型低压开关柜、GCK抽出式开关柜、GGD低压固定式开关柜、MNSC型低压抽出式开关柜、GCS型低压抽出式开关柜、GCK(L)低压开关柜等。

10kV配电设备介绍变压器电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器(变电站为升压站),电压降低为降压变压器(变电站为降压站)。

10kv开关柜标准10kv开关柜是电力系统中重要的配电设备，其性能和质量直接关系到电网的安全稳定运行。

因此，对10kv开关柜的标准化要求至关重要。

本文将从外观标准、技术要求、安全性能等方面进行详细介绍。

首先，对于10kv开关柜的外观标准，其外壳应具有防护性能，能够有效防止外部环境因素对设备内部的影响。

外壳表面应平整、无明显凹凸和损伤，油漆应均匀、无起泡、龟裂和剥落现象。

开关柜的标识应清晰、完整，符合国家标准要求。

此外，开关柜的操作机构应灵活，指示装置应准确可靠，便于操作人员进行监控和控制。

其次，对于10kv开关柜的技术要求，其内部电气元件应选用符合国家标准的产品，并且应具有良好的绝缘性能和导电性能。

开关柜的连接线路应牢固可靠，接线端子应紧固可靠，不得出现松动现象。

开关柜的绝缘部件应具有良好的耐热、耐磨、耐腐蚀性能，能够在恶劣环境下长期稳定运行。

此外，对于10kv开关柜的安全性能，其应具有过载保护、短路保护、漏电保护等功能，并且应能够自动断开电路，保护设备和人身安全。

开关柜的接地装置应良好接地，接地电阻应符合国家标准要求，确保设备在发生故障时能够及时排除故障电流，保证人身安全。

总的来说，10kv开关柜的标准化要求涉及外观标准、技术要求、安全性能等多个方面，只有严格按照国家标准进行设计、制造和安装，才能保证其稳定可靠运行，为电力系统的安全稳定运行提供保障。

因此，在使用和维护10kv开关柜时，应严格按照国家标准进行操作，确保设备的正常运行，避免发生安全事故。

综上所述，10kv开关柜的标准化要求是保证其性能和质量的重要保障，只有严格按照国家标准要求进行设计、制造和安装，才能保证设备的稳定可靠运行，为电力系统的安全稳定运行提供保障。

希望各相关单位和人员能够重视10kv开关柜的标准化要求，共同维护电力系统的安全稳定运行。

10kV配电线路的运行维护10kV配电线路是城市电网中的一种重要设备，它承担着将变电所产生的电力送达到各个用户的重要任务。

为了保障10kV配电线路的正常运行，需要进行定期的维护和管理工作。

本文将对10kV配电线路的运行维护进行详细介绍。

一、10kV配电线路的基本情况10kV配电线路主要由导线、绝缘子、杆塔、变压器和接地装置等组成。

它将变电所产生的10kV电压通过导线传输到各个用户的配电变压器，再经过变压器的变压、分配，最终送达到用户家庭或工业企业。

10kV配电线路的正常运行对于城市电网的正常运行和用户用电安全都起着至关重要的作用。

二、10kV配电线路的运行状态1. 电气状态10kV配电线路的电气状态是指其电压、电流、功率因数等指标的运行情况。

在正常情况下，10kV配电线路的电压应保持在额定值的正负5%以内，电流和功率因数也应保持在正常范围内。

如果出现电压过高、电流过大或功率因数异常等情况，都可能导致设备损坏或用户用电不稳定。

2. 机械状态10kV配电线路的机械状态是指其各种设备的运行情况，主要包括导线的张力、绝缘子的完好情况、杆塔的稳固程度等。

这些设备的机械状态直接影响到10kV配电线路的安全和可靠运行，因此需要进行定期的检查和维护。

2. 设备检修对于10kV配电线路的各种设备，例如绝缘子、杆塔、变压器等，需要进行定期的检修和维护。

这些工作包括清洁、修复、更换等，确保设备的正常运行并延长其使用寿命。

3. 故障处理在10kV配电线路运行过程中，可能会出现各种故障，例如导线断裂、绝缘子击穿等。

对于这些故障，需要及时进行处理，修复设备，确保线路的正常运行。

四、10kV配电线路的安全管理1. 安全意识对于从事10kV配电线路的人员，需要具备较强的安全意识。

他们应该严格遵守相关的操作规程和安全规定，确保在维护和运行过程中不发生安全事故。

2. 安全设施在10kV配电线路的运行过程中，需要配备相关的安全设施，如绝缘手套、安全带等。

低压刀开关HD系列、HS系列单投和双投刀开关适用于交流50Hz，额定电压380V,直流至230V，额定电流至1500A（非标产品可至4000A）的成套配电装置中，作为不频繁地手动接通和分断交直流电路或作隔离开关用。

其中：1、HD11、HS11系列中央手柄式刀开关主要用于手动力站，不切断带有电流的电路，作为电气隔离之用。

2、HD12、HS12系列侧方正面杠杆操作机构式刀开关主要用于正面操作，前面维修的开关柜中，操作机构可以装在柜的两端安装。

5、本产品GB14048.3/IEC947-3标准。
