供配电及配电设备简介

供配电系统组成及配电设计的思路供配电系统是指将电能从电源输送到各个用电设备的系统。

它由多个组成部分构成，包括电源、配电设备、配电线路和用电设备等。

配电系统的设计思路主要包括确定负荷需求、选择合适的供电方式、设计合理的电路结构和选用适当的设备等。

供电系统的组成主要包括电源、配电设备和用电设备。

电源是供电系统的起点，可以是电网、发电机组或者电池组等。

配电设备包括变压器、断路器、开关和保护装置等，它们用于控制和保护电能的输送。

用电设备是供电系统的终点，包括照明设备、电机、空调等各种用电设备。

配电系统的设计思路首先是确定负荷需求。

根据用电设备的类型和功率，计算出整个系统的负荷需求。

负荷需求的准确确定是设计配电系统的基础，它直接影响到电源的选择和配电线路的设计。

接下来是选择合适的供电方式。

根据负荷需求和供电条件，可以选择不同的供电方式，如直接供电、变压器供电或者UPS供电等。

直接供电是将电能直接从电源输送到用电设备，适用于负荷较小的场所。

变压器供电是通过变压器将电能进行升压或降压后再输送到用电设备，适用于负荷较大或远距离输电的场所。

UPS供电是通过UPS 电源将电能进行备份和稳定后再输送到用电设备，适用于对电能稳定性要求较高的场所。

设计合理的电路结构是配电系统设计的重点。

根据负荷需求和供电方式，确定合适的电路结构，包括单回路、双回路或多回路等。

单回路适用于负荷较小的场所，双回路适用于负荷较大或对供电可靠性要求较高的场所，多回路适用于负荷非常大或对供电可靠性要求极高的场所。

同时，还需要考虑电路的可靠性、安全性和灵活性等因素，确保供电系统能够满足各种工作状态和应急情况的需求。

选用适当的设备是保证供配电系统正常运行的关键。

根据负荷需求和电路结构，选择合适的变压器、断路器、开关和保护装置等设备。

变压器的选用应考虑负荷容量和变比等因素，断路器的选用应考虑负荷电流和短路容量等因素，开关和保护装置的选用应考虑可靠性和操作便利性等因素。

供配电系统及设备概述1. 引言供配电系统及设备是电力系统中一个重要的组成部分，负责将发电厂生成的电能输送到各个用户，同时保证供电的稳定性和安全性。

本文将对供配电系统及其主要设备进行概述，介绍其基本原理和功能。

2. 供配电系统概述供配电系统是将发电厂的输电系统与用户的配电系统相连接的电力网络。

它包括三个主要部分：发电系统、输电系统和配电系统。

2.1 发电系统发电系统是由一台或多台发电机组成的系统，它将机械能转化为电能。

常见的发电机包括燃气轮机、蒸汽轮机和水轮机等。

发电系统一般分为高压发电系统和低压发电系统，其中高压发电系统主要用于将电能输送到变电站。

2.2 输电系统输电系统是将发电厂产生的电能通过高压输电线路输送到各个变电站的系统。

输电系统一般采用高压电缆或架空输电线路进行输电。

高压输电线路常见的有220kV、500kV等不同电压等级，以满足不同距离和功率的输送要求。

2.3 配电系统配电系统是将从变电站输送过来的电能进行分配，最终供应给各个用户的系统。

配电系统通常包括变电站、配电变压器、配电线路等设备。

根据供电范围的不同，配电系统可以分为高压配电系统和低压配电系统。

3. 主要设备概述供配电系统涉及到多种设备，下面将简要介绍几种主要设备的基本原理和功能。

3.1 变电站变电站是连接输电系统和配电系统的重要环节，主要功能是将输电系统提供的高压电能转变为适用于配电系统的低压电能。

变电站通常包括变压器、断路器、隔离开关等设备。

3.2 配电变压器配电变压器用于将变电站输送过来的高压电能转变为适用于用户的低压电能。

它具有降压、隔离和稳压的功能，保证电能正常供应给用户。

3.3 配电线路配电线路将从配电变压器输出的低压电能输送到用户。

配电线路一般采用铜线或铝线制成，根据功率的不同，可以分为主干线和支线，以满足不同用户的用电需求。

3.4 断路器与隔离开关断路器和隔离开关是保护供配电系统安全运行的重要设备。

断路器主要用于在电路中发生过载或短路时自动切断电路，防止电气事故的发生；隔离开关用于切断供电系统与用户设备之间的电气连接，以便进行维修和检修工作。

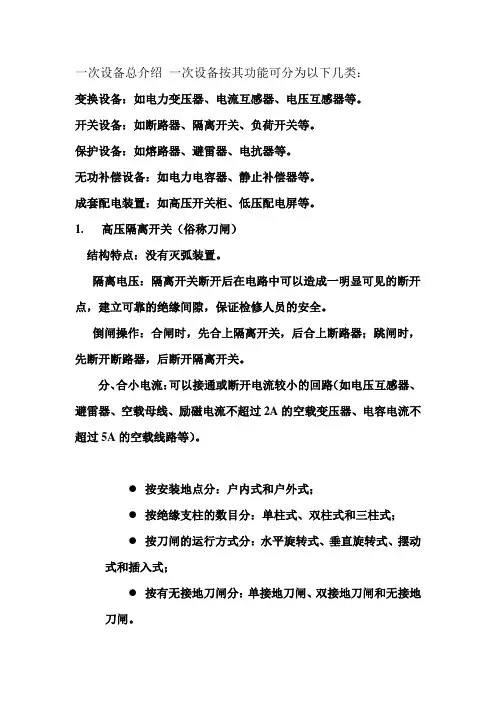

一次设备总介绍一次设备按其功能可分为以下几类：变换设备：如电力变压器、电流互感器、电压互感器等。

开关设备：如断路器、隔离开关、负荷开关等。

保护设备：如熔路器、避雷器、电抗器等。

无功补偿设备：如电力电容器、静止补偿器等。

成套配电装置：如高压开关柜、低压配电屏等。

1.高压隔离开关（俗称刀闸）结构特点：没有灭弧装置。

隔离电压：隔离开关断开后在电路中可以造成一明显可见的断开点，建立可靠的绝缘间隙，保证检修人员的安全。

倒闸操作：合闸时，先合上隔离开关，后合上断路器；跳闸时，先断开断路器，后断开隔离开关。

分、合小电流：可以接通或断开电流较小的回路（如电压互感器、避雷器、空载母线、励磁电流不超过2A的空载变压器、电容电流不超过5A的空载线路等）。

●按安装地点分：户内式和户外式；●按绝缘支柱的数目分：单柱式、双柱式和三柱式；●按刀闸的运行方式分：水平旋转式、垂直旋转式、摆动式和插入式；●按有无接地刀闸分：单接地刀闸、双接地刀闸和无接地刀闸。

各种类型的常用低压隔离开关低压隔离开关是用于额定电压为0.5kV电力系统中，作为有电压无负载的情况下接通或隔离电源之用。

正常适用条件：海拔高度小于1000m；空气温度上限一般地区＋40℃，下限一般地区-30℃，高寒地区-40℃；风压不超过700pa；地震烈度不超过8度；无频繁剧烈震动的场所。

高压负荷开关●结构特点：有简单的灭弧装置。

高压负荷开关为组合式高压电器，通常由隔离开关、熔断器、热继电器、分励脱扣器及灭弧装置组成。

●功能：可以接通或断开正常的负荷电流，但不能切断短路电流；多与高压熔断器配合使用。

有明显的断开点，具有隔离开关的作用。

●负荷开关的分类：●按安装地点分：户内式和户外式；●按灭弧介质不同分：压气式、产气式、真空式、SF6负荷开关；低压负荷开关的主要功能是能够有效地通断低压线路中的负荷电流，并对其进行短路保护。

高压断路器在电网中起的作用有两个方面：一是控制作用，根据电网运行的需要，将一部分电力设备或线路投入或退出运行；二是保护作用，即在电力设备或线路发生故障时，通过继电保护装置作用于断路器，将故障部分从电网中迅速切除，保证电网的无故障部分正常运行。

供配电技术简介供配电技术涵盖了电力系统中能源的输送、分配和使用等方面的技术。

以下是供配电技术的简要介绍：1.电力系统组成：-发电站：电力系统的起点，通过发电机将机械能转化为电能。

-输电网：将发电站产生的电能以高电压输送到远距离的地方。

-变电站：在输电网上进行电压的升降、接入或分接输电线路。

-配电网：将高压输电网的电能分配到用户、企业、住宅等用电场所。

2.输电技术：-输电线路：包括高压输电线路、变电站和输电塔，用于将电能从发电站输送到远处的地方。

-变压器：用于升降电压，以减小输电损耗和适应不同电压级别的需求。

-电缆：用于在城市或特定地区内进行电能输送，取代空中输电线路。

3.配电技术：-配电网：包括中压配电网和低压配电网，用于将电能从变电站送到最终用户。

-开关设备：用于控制电流的流向、开闭电路，以及在发生故障时隔离故障部分。

-保护设备：用于监测电网状态，及时检测并切断发生故障的部分，确保电网的安全稳定运行。

4.智能电网技术：-智能仪器：包括智能电表、智能开关等，用于实时监测电能使用情况和设备状态。

-通信技术：运用先进的通信技术，实现对电力系统的远程监控和控制。

-能源管理系统（EMS）：通过集成信息技术，实现电网的智能调度和管理。

5.可再生能源集成：-分布式能源：将可再生能源（如太阳能、风能）接入配电网，实现分布式发电。

-储能技术：运用储能设备，如电池系统，平衡电力系统的波动和提高可再生能源的利用率。

供配电技术的发展趋势是朝着智能化、可再生能源集成和高效能源利用等方向发展。

这些技术的进步有助于提高电力系统的稳定性、可靠性和可持续性。

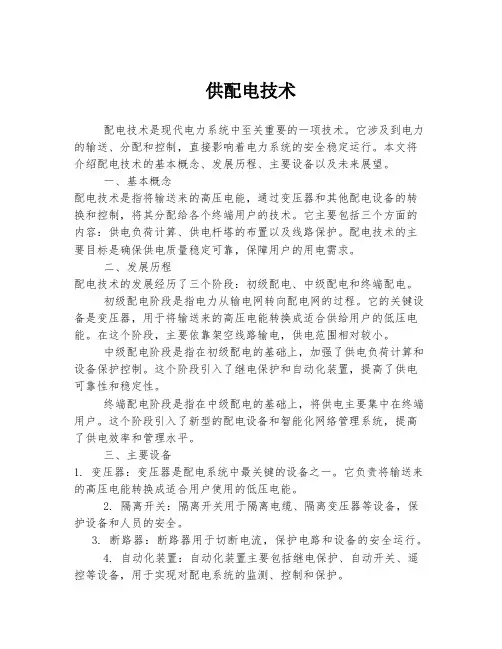

供配电技术配电技术是现代电力系统中至关重要的一项技术。

它涉及到电力的输送、分配和控制，直接影响着电力系统的安全稳定运行。

本文将介绍配电技术的基本概念、发展历程、主要设备以及未来展望。

一、基本概念配电技术是指将输送来的高压电能，通过变压器和其他配电设备的转换和控制，将其分配给各个终端用户的技术。

它主要包括三个方面的内容：供电负荷计算、供电杆塔的布置以及线路保护。

配电技术的主要目标是确保供电质量稳定可靠，保障用户的用电需求。

二、发展历程配电技术的发展经历了三个阶段：初级配电、中级配电和终端配电。

初级配电阶段是指电力从输电网转向配电网的过程。

它的关键设备是变压器，用于将输送来的高压电能转换成适合供给用户的低压电能。

在这个阶段，主要依靠架空线路输电，供电范围相对较小。

中级配电阶段是指在初级配电的基础上，加强了供电负荷计算和设备保护控制。

这个阶段引入了继电保护和自动化装置，提高了供电可靠性和稳定性。

终端配电阶段是指在中级配电的基础上，将供电主要集中在终端用户。

这个阶段引入了新型的配电设备和智能化网络管理系统，提高了供电效率和管理水平。

三、主要设备1. 变压器：变压器是配电系统中最关键的设备之一。

它负责将输送来的高压电能转换成适合用户使用的低压电能。

2. 隔离开关：隔离开关用于隔离电缆、隔离变压器等设备，保护设备和人员的安全。

3. 断路器：断路器用于切断电流，保护电路和设备的安全运行。

4. 自动化装置：自动化装置主要包括继电保护、自动开关、遥控等设备，用于实现对配电系统的监测、控制和保护。

5. 数字保护装置：数字保护装置采用了先进的微电子技术，具有高精度、高可靠性和强抗干扰能力，能够实现对配电系统的精确保护。

四、未来展望随着科技的不断进步和能源的可持续发展需求，配电技术也在不断发展。

未来的配电系统将更加智能化、高效化和可靠化。

1. 智能化：未来的配电系统将采用先进的传感器技术、数据通信技术和智能分析算法，实现对配电设备的实时监测、故障诊断和远程控制，提高配电系统的安全性和运行效率。

供配电常识：
供配电是指电力系统从发电、输电到配电的整个过程，是电力系统的重要组成部分。

以下是供配电的一些常识：
1.电压等级：电力系统中的电压等级有高压、中压、低压等不同等级，以满足不同用
户的需求。

在我国，常见的电压等级有35kV、10kV和380V等。

2.输电和配电：输电是指将电能从发电厂传输到用户的过程，而配电则是将电能从输
电系统分配到用户的过程。

3.变压器：变压器是供配电系统中的重要设备之一，用于将电压升高或降低以满足用
户的需求。

4.开关柜：开关柜是供配电系统中的控制设备之一，用于控制电能的流向和通断。

5.配电箱：配电箱是供配电系统中的终端设备之一，用于将电能分配给用户。

6.供电可靠性：供配电系统的可靠性是指系统在一定时间内对用户连续供电的能力。

为了保证供电的可靠性，供配电系统需要具备备用电源、备用线路等设备。

7.电力负荷分类：电力负荷可以根据不同的需要分为一级负荷、二级负荷和三级负荷
等。

一级负荷是指对中断供电有较大影响的负荷，需要进行特殊保护；二级负荷是指对中断供电有一定影响的负荷，可以进行适当的保护；三级负荷是指对中断供电没有太大影响的负荷，一般不需要特殊保护。

8.无功补偿：在供配电系统中，无功补偿是一种重要的技术手段，用于提高功率因数、
减少能源浪费和降低线路损耗。

常见的无功补偿方式有并联电容器、静止无功补偿器等。

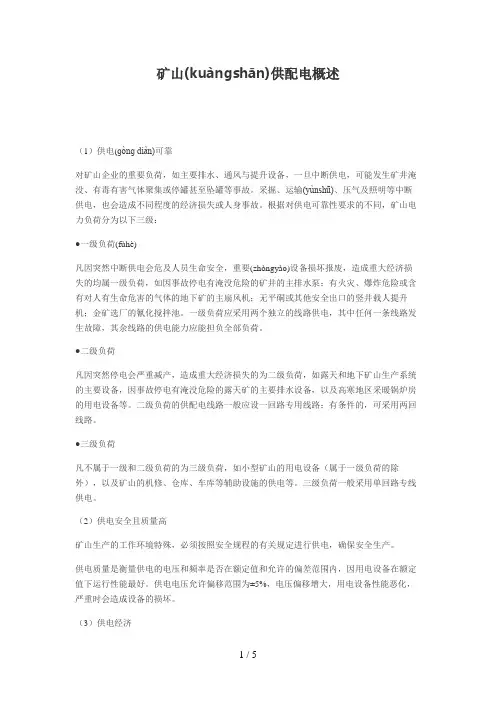

矿山(kuàngshān)供配电概述（1）供电(ɡònɡ diàn)可靠对矿山企业的重要负荷，如主要排水、通风与提升设备，一旦中断供电，可能发生矿井淹没、有毒有害气体聚集或停罐甚至坠罐等事故。

采掘、运输(yùnshū)、压气及照明等中断供电，也会造成不同程度的经济损失或人身事故。

根据对供电可靠性要求的不同，矿山电力负荷分为以下三级：●一级负荷(fùhè)凡因突然中断供电会危及人员生命安全，重要(zhòngyào)设备损坏报废，造成重大经济损失的均属一级负荷，如因事故停电有淹没危险的矿井的主排水泵；有火灾、爆炸危险或含有对人有生命危害的气体的地下矿的主扇风机；无平硐或其他安全出口的竖井载人提升机；金矿选厂的氰化搅拌池。

一级负荷应采用两个独立的线路供电，其中任何一条线路发生故障，其余线路的供电能力应能担负全部负荷。

●二级负荷凡因突然停电会严重减产，造成重大经济损失的为二级负荷，如露天和地下矿山生产系统的主要设备，因事故停电有淹没危险的露天矿的主要排水设备，以及高寒地区采暖锅炉房的用电设备等。

二级负荷的供配电线路一般应设一回路专用线路；有条件的，可采用两回线路。

●三级负荷凡不属于一级和二级负荷的为三级负荷，如小型矿山的用电设备（属于一级负荷的除外），以及矿山的机修、仓库、车库等辅助设施的供电等。

三级负荷一般采用单回路专线供电。

（2）供电安全且质量高矿山生产的工作环境特殊，必须按照安全规程的有关规定进行供电，确保安全生产。

供电质量是衡量供电的电压和频率是否在额定值和允许的偏差范围内，因用电设备在额定值下运行性能最好。

供电电压允许偏移范围为±5%，电压偏移增大，用电设备性能恶化，严重时会造成设备的损坏。

（3）供电经济从降低供电设施、器材的建设投资和减少供电系统中的电能损耗及维护费用等方面(fāngmiàn)考虑，以求供电的经济性。

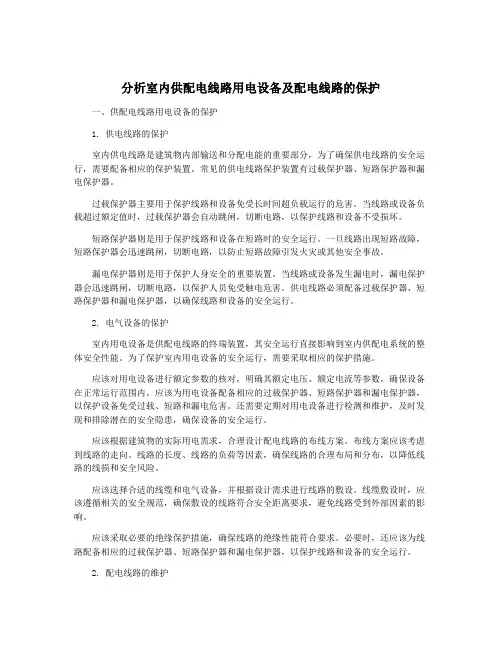

分析室内供配电线路用电设备及配电线路的保护一、供配电线路用电设备的保护1. 供电线路的保护室内供电线路是建筑物内部输送和分配电能的重要部分，为了确保供电线路的安全运行，需要配备相应的保护装置。

常见的供电线路保护装置有过载保护器、短路保护器和漏电保护器。

过载保护器主要用于保护线路和设备免受长时间超负载运行的危害。

当线路或设备负载超过额定值时，过载保护器会自动跳闸，切断电路，以保护线路和设备不受损坏。

短路保护器则是用于保护线路和设备在短路时的安全运行。

一旦线路出现短路故障，短路保护器会迅速跳闸，切断电路，以防止短路故障引发火灾或其他安全事故。

漏电保护器则是用于保护人身安全的重要装置。

当线路或设备发生漏电时，漏电保护器会迅速跳闸，切断电路，以保护人员免受触电危害。

供电线路必须配备过载保护器、短路保护器和漏电保护器，以确保线路和设备的安全运行。

2. 电气设备的保护室内用电设备是供配电线路的终端装置，其安全运行直接影响到室内供配电系统的整体安全性能。

为了保护室内用电设备的安全运行，需要采取相应的保护措施。

应该对用电设备进行额定参数的核对，明确其额定电压、额定电流等参数，确保设备在正常运行范围内。

应该为用电设备配备相应的过载保护器、短路保护器和漏电保护器，以保护设备免受过载、短路和漏电危害。

还需要定期对用电设备进行检测和维护，及时发现和排除潜在的安全隐患，确保设备的安全运行。

应该根据建筑物的实际用电需求，合理设计配电线路的布线方案。

布线方案应该考虑到线路的走向、线路的长度、线路的负荷等因素，确保线路的合理布局和分布，以降低线路的线损和安全风险。

应该选择合适的线缆和电气设备，并根据设计需求进行线路的敷设。

线缆敷设时，应该遵循相关的安全规范，确保敷设的线路符合安全距离要求，避免线路受到外部因素的影响。

应该采取必要的绝缘保护措施，确保线路的绝缘性能符合要求。

必要时，还应该为线路配备相应的过载保护器、短路保护器和漏电保护器，以保护线路和设备的安全运行。

供配电系统一、简介供配电系统是现代工业生产和民用电力供应的重要组成部分。

它主要包括电源、配电设备和配电线路等组成部分，用于将电能从电源供应到各个用电设备上。

本文将对供配电系统的构成、工作原理以及常见问题进行详细介绍。

二、供配电系统的组成供配电系统包括电源、配电设备和配电线路等几个主要组成部分。

1. 电源：电源是供电系统的起始点，通常可分为传统电网电源和独立发电电源两种。

传统电网电源指的是从电力公司供应的电能，通常采用交流电。

独立发电电源则是通过发电机、太阳能光电池、风能发电等方式独立产生电能。

2. 配电设备：配电设备主要包括变压器、开关设备和保护设备等。

变压器用于将电能从高压电网变换为适用于不同用电设备的电压，开关设备用于控制电能的传送和断开，保护设备则用于保护电网和用电设备的安全运行。

3. 配电线路：配电线路是将电能从电源传送到各个用电设备的介质。

它通常包括输电线路、变电站配电线路和低压配电线路等。

输电线路主要用于将电能从电源输出到变电站，变电站配电线路将电能从变电站传送到不同区域的配电线路，低压配电线路将电能从配电线路分配到各个用电设备。

三、供配电系统的工作原理供配电系统的工作原理可以简单描述为以下几个步骤：1. 供电：电能从电源供应到供配电系统的起始点。

2. 变换：电能经过变压器等设备进行适当的电压变换，以满足不同用电设备的电压要求。

3. 分配：电能通过输电线路、变电站配电线路和低压配电线路等逐级分配到各个用电设备。

4. 控制：通过开关设备控制电能的传送和断开，以实现对供配电系统的有效控制。

5. 保护：配电设备通过保护设备对供配电系统和用电设备进行保护，防止电力故障对安全和设备运行造成影响。

四、供配电系统常见问题及解决方法在供配电系统的使用过程中，常常会出现一些问题，如电力故障、线路过载、设备老化等。

以下是一些常见问题及解决方法的简要介绍：1. 电力故障：电力故障可能由于供电线路断开、设备故障等原因造成。

低压电气供配电及设备安全管理引言随着我国经济的不断发展，低压电气供配电设备的使用越来越普遍。

低压电气供配电设备是现代工业生产和生活中不可或缺的一部分，但同时也伴随着一系列的安全隐患。

为了确保低压电气供配电设备的安全运行，需要做好设备的安全管理工作。

一、低压电气供配电设备的概念低压电气供配电设备是指电力系统中用于输配电和转换电能的电力设备，工作电压不超过1000V为低压。

低压电气供配电设备主要包括变压器、开关设备、配电箱、电缆线路、电流互感器、电能表等组成。

这些设备广泛应用于各类机械制造、仓储物流、建筑施工等行业，是现代产业和生活不可或缺的一部分。

1. 保障生产安全低压电气供配电设备的安全管理对于保障工业生产和生活安全具有重要意义。

如果电气设备发生故障或事故，不仅会造成生产线停工，影响生产进度，还会造成人身伤亡和财产损失。

2. 保障人员安全低压电气供配电设备使用过程中，如果设备操作不当或者设备老化损坏，都会对人员造成危害。

严格的安全管理可以最大程度地降低人身伤亡事故的发生。

3. 保障设备寿命良好的安全管理措施可以延长低压电气供配电设备的使用寿命，减少设备损耗和维修次数，提高设备的稳定性和可靠性。

1. 设备的日常巡检和维护低压电气供配电设备的日常巡检和维护是保障设备安全运行的首要工作。

对设备的电缆、开关、配电箱等进行定期检查，排查潜在的安全隐患，及时进行维修和更换老化损坏的设备。

2. 进行规范的操作对于使用低压电气供配电设备的工作人员进行规范的操作培训，严格按照操作规程进行设备的操作使用，避免发生因操作不当而导致的事故。

3. 定期的设备维护保养定期对设备进行维护保养工作，包括设备的清洁、润滑、紧固和调试工作，确保设备处于良好的运行状态。

4. 安全防护设施的设置在低压电气供配电设备周围设置安全防护设施，包括防护栏杆、警示标识、安全开关等，提醒人员注意安全，避免因为疏忽大意而造成安全事故。

5. 安全管理制度的建立建立完善的低压电气供配电设备安全管理制度，包括设备管理、操作管理、事故应急处理和安全教育培训等内容，确保设备的安全运行。

建筑供配电系统简介建筑供配电系统是指为建筑物提供电力供应和配电服务的系统。

它包括电力输电、配电、电力控制及保护等构成部分，是建筑物正常运行所必需的基础设施。

本文将介绍建筑供配电系统的组成部分、工作原理和常见问题解决方法。

组成部分输电系统输电系统是建筑供配电系统的起始部分，其主要功能是将电力从电网输送到建筑内部。

输电系统由电源接入装置、电缆或导线、变压器等组成。

电源接入装置将电力引入建筑物，而电缆或导线将电力传送到不同的用电设备，变压器则用于调整电压等级。

配电系统是建筑供配电系统的核心部分，它将输送到建筑物的电力进行分配，以满足不同用电设备的需求。

配电系统包括开关设备、保护装置、配电板等。

开关设备用于控制电力接通和切断，保护装置用于保护电路免受过载、短路和地电流等异常情况的影响，配电板则起到集中控制和分配电力的作用。

电力控制及保护系统电力控制及保护系统是建筑供配电系统中的重要组成部分，它主要负责对电力进行控制和保护。

电力控制系统包括电力计量、电力调节、电力监测等设备，用于实现电力的精确测量、调节和监控。

电力保护系统包括过载保护、短路保护、接地保护等设备，用于保护电路和设备免受异常情况的损害。

建筑供配电系统的工作原理是将来自电网的交流电转换为建筑内部用电设备需要的电能，并通过配电系统进行分配和控制。

具体工作流程如下：1.电力输送：电力从电网通过输电线路输送到建筑物的接入装置。

2.变压处理：输送到建筑物的电力经过变压器进行变压，将电压调整为适合建筑内部用电设备的电压等级。

3.电力分配：变压后的电力通过配电系统进行分配，通过开关设备控制电力的接通和切断。

4.电力调节：电力分配到各个用电设备后，通过电力调节设备进行调节和控制，以满足不同用电设备的需求。

5.电力保护：建筑供配电系统中的保护装置对电力进行保护，保护电路免受异常情况的损害。

6.电力计量：电力计量设备用于对电力进行测量，记录用电量和功率等信息。

常见问题解决方法电力负荷过大问题描述：建筑供配电系统承载的电力负荷过大，容易导致设备过载，严重情况下可能引发火灾等安全事故。
