配电房主要设备介绍1.高压进线隔离柜2.高压计量柜3.高压进线柜4.P T柜5.变压器出线柜6.高压母联柜7.高压隔离柜8.变压器9.直流屏10.低压母联柜11.低压馈线柜12.电容补偿柜一、进线隔离柜高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜计量柜就是计量电能用的。
包含设备为：1.电流互感器，为电度表提供电流信号；2.电压互感器，为电度表提供电压信号；3.高压熔断器，为电压互感器提供过流保护；4.三线三相电度表，计量电能。
三、进线柜就是一段母线的进线开关柜，内装有主断路器。
四、PT柜PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器P T、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和P T柜，装在同一个电柜内，所以我们酒店没设有单独的P T柜。
五、母联柜母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关六、隔离柜也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入主要是和外部电源隔开。
七、变压器我们使用的是四台干式变压器，容量为每台1600kva。
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。
浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：1.按冷却方式分：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
3.按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

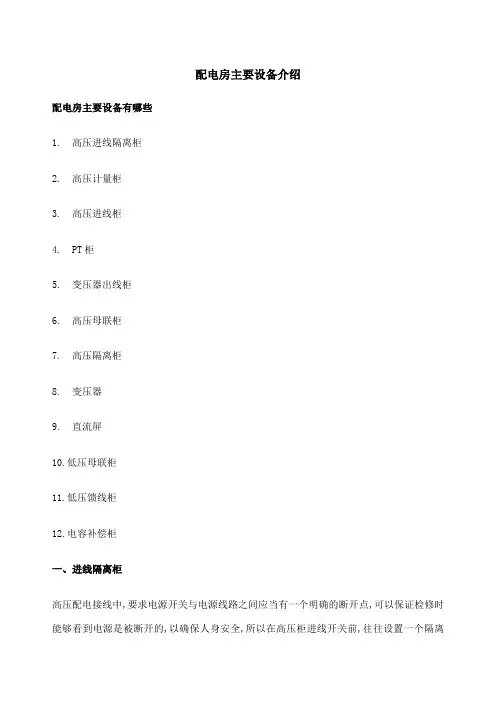

配电房主要设备介绍配电房主要设备有哪些1. 高压进线隔离柜2. 高压计量柜3. 高压进线柜4. PT柜5. 变压器出线柜6. 高压母联柜7. 高压隔离柜8. 变压器9. 直流屏10.低压母联柜11.低压馈线柜12.电容补偿柜一、进线隔离柜高压配电接线中,要求电源开关与电源线路之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系;二、计量柜计量柜就是计量电能用的;包含设备为：1.电流互感器,为电度表提供电流信号；2.电压互感器,为电度表提供电压信号；3.高压熔断器,为电压互感器提供过流保护；4.三线三相电度表,计量电能;三、进线柜就是一段母线的进线开关柜,内装有主断路器;四、PT柜PT柜也叫电压互感器柜；一般是直接装设到母线上,以检测母线电压和实现保护功能;内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等;高压G3；G12电柜两路高压进线柜内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜;五、母联柜母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络;两路高压连接的开关六、隔离柜也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入;主要是和外部电源隔开;七、变压器我们使用的是四台干式变压器,容量为每台1600kva;干式变压器主要有浇注式绝缘等级为F和敞开式绝缘等级为H级两种,这两种结构用的较多的是浇注式;浇注式干变适用于比较干燥而洁净的室内;变压器的分类：1.按冷却方式分：干式自冷变压器、油浸自冷变压器、氟化物蒸发冷却变压器;2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器;3.按铁芯或线圈结构分类：芯式变压器插片铁芯、C型铁芯、铁氧体铁芯、壳式变压器插片铁芯、C型铁芯、铁氧体铁芯、环型变压器、金属箔变压器;4.按电源相数分类：单相变压器、三相变压器、多相变压器;按用途分：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器;变压器的绝缘等级变压器的绝缘等级,并不是绝缘强度的概念,而是允许的温升的标准,即绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级;绝缘温度等级分为A级E级B级F级H级;各绝缘等级具体允许温升标准如下：1.最高允许温度℃105 120 130 155 1802. 绕组温升限值℃60 75 80 100 1253.性能参考温度℃80 95 100 120 145八、直流屏高压配电室直流电源柜,就是一个不间断电源,它主要用作控制、保护、监控和操作断路器等的电气电源;交流也可以；主要根据断路器控制操作电源类型来决定；用直流电源柜比交流电源柜有以下好处：1.直流电源柜不用考虑三相平衡问题；2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电,当交流电源停电时,由蓄电池馈电,仍能保证断路器的操作、控制、保护和监控用电;总之,较为安全可靠;九、电容柜电容柜的作用1：补偿无功功率2：提高电能质量3：降低损耗通过自动补偿控制器收集到负荷端的无功损耗功率因数情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的;提高功率因数,提高电能质量,功率因数低的话电能都用来做无用功了,我们要用电来做有用功,比例越高越好,所以就用电容器补偿,提高功率因数;此外,规范也有相应的要求;电力局要求不低于0.85;十、低压联络柜两路母线联络开关;十一、低压馈线柜低压馈线柜也称出线柜,将总电源电能分配输出的一个总开关;五防连锁1、防止误分、误合断路器;即：只有操作指令与操作设备对应才能对被操作设备操作;2、防止带负荷分、合隔离开关;即：断路器、负荷开关、接触器合闸状态不能操作隔离开关;3、防止带电挂合接地线接地开关;即：只有在断路器分闸状态,才能挂接地线或合上接地开关;4、防止带地线送电;即：防止带接地线接地开关合断路器隔离开关5、防止误入带电间隔;即：只有隔室不带电时,才能开门进入隔室;。
配电房主要设备介绍-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN配电房主要设备介绍配电房主要设备有哪些1. 高压进线隔离柜2. 高压计量柜3. 高压进线柜4. PT柜5. 变压器出线柜6. 高压母联柜7. 高压隔离柜8. 变压器9. 直流屏10.低压母联柜11.低压馈线柜12.电容补偿柜一、进线隔离柜高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证检修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前，往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜计量柜就是计量电能用的。
包含设备为：1.电流互感器，为电度表提供电流信号；2.电压互感器，为电度表提供电压信号；3.高压熔断器，为电压互感器提供过流保护；4.三线三相电度表，计量电能。
三、进线柜就是一段母线的进线开关柜，内装有主断路器。
四、PT柜PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和PT柜，装在同一个电柜内，所以我们酒店没设有单独的PT柜。
五、母联柜母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关六、隔离柜也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。
主要是和外部电源隔开。
七、变压器我们使用的是四台干式变压器，容量为每台1600kva。
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。
浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：1.按冷却方式分：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
配电箱分级标准(一)配电箱分级标准介绍•配电箱是电力系统的重要组成部分，用于对电能进行分配和控制。
根据功能和设计要求的不同，配电箱可以分为不同的级别。
一级配电箱•一级配电箱是指在室外或室内的主要配电房内设置的配电箱，主要用于对电能进行整体分配和控制。
•一级配电箱具备较大的容量和较高的短路承受能力，能够满足大量负荷的供电需求。
二级配电箱•二级配电箱是指在电力系统中的二级分配房或某一特定负荷点上设置的配电箱，用于对电能进行二次分配和控制。
•二级配电箱通常具备较小的容量和较低的短路承受能力，其功能主要是将电能引入到不同的分支电路中。
三级配电箱•三级配电箱是指在电力系统中的三级配电箱房或某一特定负荷点上设置的配电箱，用于对电能进行细分配和控制。
•三级配电箱的容量和短路承受能力更小，通常用于将电能供给到具体的设备或用电设施。
标准与规范•配电箱分级标准主要参考国家相关规范和标准，如《电力工程施工及验收规范》和《低压配电装置一般规则》。
•根据工程实际需求和设计要求，可以根据标准中的规定对配电箱进行合理的分级。
注意事项1.配电箱的级别应根据负荷的大小、重要性和电能分布的合理性来确定。
2.各级配电箱的装置应符合相应规范的要求，包括安全防护、环境保护等。
3.配电箱的建设和维护应严格按照规范进行，确保供电的安全和可靠性。
结论•配电箱分级标准是电力系统中的重要规定，合理的分级设计有助于实现电能的有效分配和控制。
在选取和使用配电箱的过程中，应严格遵守相关标准和规范，确保供电的安全和可靠性。
以上是关于配电箱分级标准的相关介绍，希望对读者有所帮助。

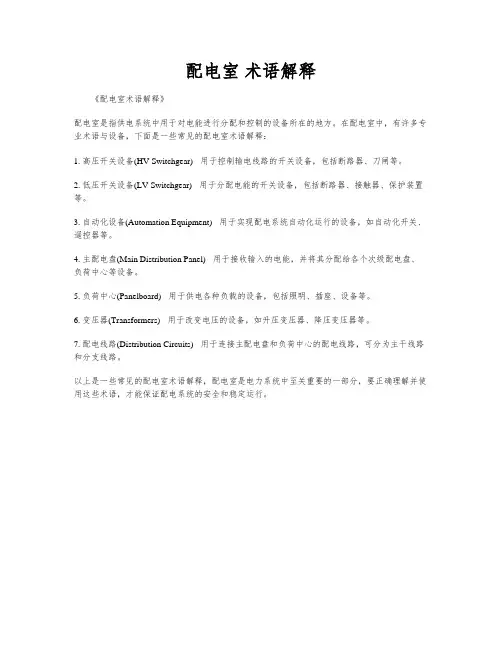

配电室术语解释
