配电房主要设备介绍

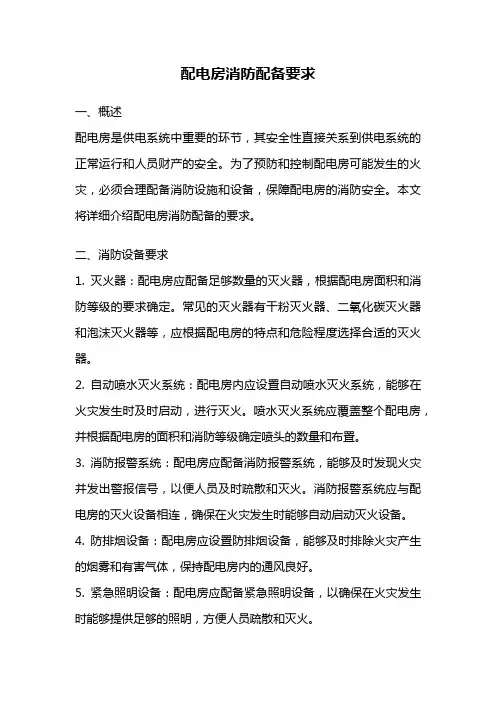

配电房消防配备要求一、概述配电房是供电系统中重要的环节，其安全性直接关系到供电系统的正常运行和人员财产的安全。

为了预防和控制配电房可能发生的火灾，必须合理配备消防设施和设备，保障配电房的消防安全。

本文将详细介绍配电房消防配备的要求。

二、消防设备要求1. 灭火器：配电房应配备足够数量的灭火器，根据配电房面积和消防等级的要求确定。

常见的灭火器有干粉灭火器、二氧化碳灭火器和泡沫灭火器等，应根据配电房的特点和危险程度选择合适的灭火器。

2. 自动喷水灭火系统：配电房内应设置自动喷水灭火系统，能够在火灾发生时及时启动，进行灭火。

喷水灭火系统应覆盖整个配电房，并根据配电房的面积和消防等级确定喷头的数量和布置。

3. 消防报警系统：配电房应配备消防报警系统，能够及时发现火灾并发出警报信号，以便人员及时疏散和灭火。

消防报警系统应与配电房的灭火设备相连，确保在火灾发生时能够自动启动灭火设备。

4. 防排烟设备：配电房应设置防排烟设备，能够及时排除火灾产生的烟雾和有害气体，保持配电房内的通风良好。

5. 紧急照明设备：配电房应配备紧急照明设备，以确保在火灾发生时能够提供足够的照明，方便人员疏散和灭火。

三、消防安全要求1. 配电房内应保持整洁，杂物应放置整齐，不得堆放易燃物品。

2. 配电房应设有专门的消防通道，保证人员疏散的畅通。

3. 配电房应定期进行消防设备和设施的检查和维护，确保其正常运行。

4. 配电房内应设置明显的消防标志，指示灭火器和灭火设备的位置和使用方法。

5. 配电房内应设置消防应急电话，以便在火灾发生时及时报警。

6. 配电房的进出口应保持畅通，不得堆放杂物或堵塞。

四、消防应急预案配电房应制定详细的消防应急预案，包括火灾发生时的应急措施、人员疏散路线、灭火设备的使用方法等。

预案应定期演练，提高人员的应急处理能力。

五、消防培训配电房的工作人员应定期接受消防培训，了解消防知识和操作技能，提高火灾应急处理的能力。

六、结论配电房消防配备要求是确保配电房消防安全的重要措施。

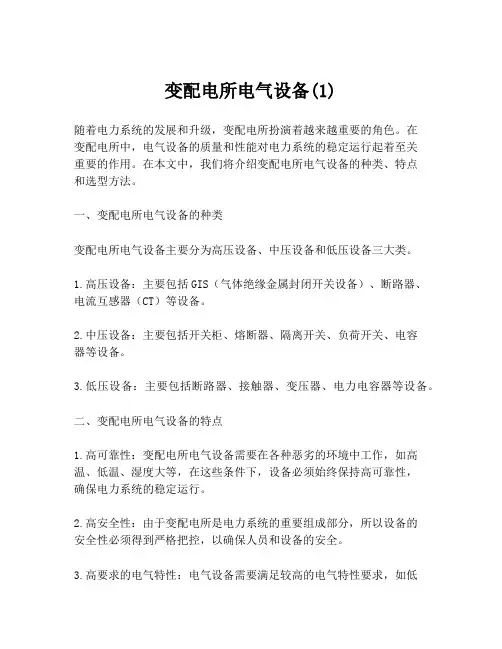

变配电所电气设备(1)随着电力系统的发展和升级，变配电所扮演着越来越重要的角色。

在变配电所中，电气设备的质量和性能对电力系统的稳定运行起着至关重要的作用。

在本文中，我们将介绍变配电所电气设备的种类、特点和选型方法。

一、变配电所电气设备的种类变配电所电气设备主要分为高压设备、中压设备和低压设备三大类。

1.高压设备：主要包括GIS（气体绝缘金属封闭开关设备）、断路器、电流互感器（CT）等设备。

2.中压设备：主要包括开关柜、熔断器、隔离开关、负荷开关、电容器等设备。

3.低压设备：主要包括断路器、接触器、变压器、电力电容器等设备。

二、变配电所电气设备的特点1.高可靠性：变配电所电气设备需要在各种恶劣的环境中工作，如高温、低温、湿度大等，在这些条件下，设备必须始终保持高可靠性，确保电力系统的稳定运行。

2.高安全性：由于变配电所是电力系统的重要组成部分，所以设备的安全性必须得到严格把控，以确保人员和设备的安全。

3.高要求的电气特性：电气设备需要满足较高的电气特性要求，如低损耗、低噪音、高效率等。

三、变配电所电气设备的选型方法在选型电气设备时，需要考虑以下几点：1.设备的技术特性例如，断路器选择时应考虑其额定电压、额定电流、额定短路电流等技术指标，以确保设备的可靠性。

2.设备的结构特点例如，开关柜应具有遮蔽性好、密封性好、操作灵活等优点，以确保设备的安全性。

3.设备的制造质量应选择具有先进设备、高素质人员、完善的生产设施和检测手段的制造厂家，确保设备质量。

结论变配电所电气设备的品质直接影响着电力系统的可靠性和安全性。

选择合适的电气设备可以提高电力系统的稳定性，并为电力系统的安全运行提供坚实保障。

因此，在选择变配电所电气设备时，我们需要注重选择合适的品牌厂家、考虑到设备的技术特性、结构特点和制造质量，才能选择到适合电力系统的设备。

高低压配电设备概述引言高低压配电设备是电力系统中非常重要的组成部分，用于将电能从电源传送到终端用户。

它们承担着保护电力系统的功能，确保电流传输安全可靠。

本文将对高低压配电设备的概念、分类、特点以及应用领域进行详细介绍。

一、概念高低压配电设备是指用于将电力从电源输送到终端用户的设备。

它们包括变压器、开关设备、保护设备等。

高低压配电设备的主要任务是确保电能稳定可靠地供应给用户，并提供必要的保护和控制功能。

二、分类1. 高压配电设备高压配电设备主要用于电力系统的输电和变电环节。

它们通常操作在10千伏（kV）到750千伏（kV）的电压范围内。

高压配电设备的主要组成部分包括变电站、断路器、隔离开关等。

高压配电设备的特点是输电距离长、负荷大，需要具备较高的绝缘能力和抗干扰能力。

2. 低压配电设备低压配电设备主要用于输电环节和终端用户之间的配电过程。

它们通常操作在1000伏（V）以下的电压范围内。

低压配电设备的主要组成部分包括配电柜、断路器、接触器等。

低压配电设备的特点是负荷小、输电距离短，需要满足安全可靠性、经济性和灵活性的要求。

三、特点1. 高低压配电设备共同特点•安全性：高低压配电设备在设计和制造过程中要符合相关的安全标准和规范，确保其安全可靠的运行。

•稳定性：高低压配电设备需要具备稳定的电气性能，保证电能的稳定供应和传输。

•绝缘性：高低压配电设备需要具备良好的绝缘性能，以防止能量泄漏和触电事故的发生。

•控制性：高低压配电设备需要能够实现对电能的控制，如开关、调节、保护等功能。

2. 高压配电设备特点•高电压：高压配电设备操作在10千伏到750千伏的电压范围内。

•大负荷：高压配电设备需承受较大的负荷，需要具备较高的负荷能力和稳定性。

•高绝缘要求：高压配电设备需要具备较高的绝缘能力，以防止电气事故的发生。

3. 低压配电设备特点•低电压：低压配电设备操作在1000伏以下的电压范围内。

•小负荷：低压配电设备负荷相对较小，但需要满足用户需求的稳定供电。

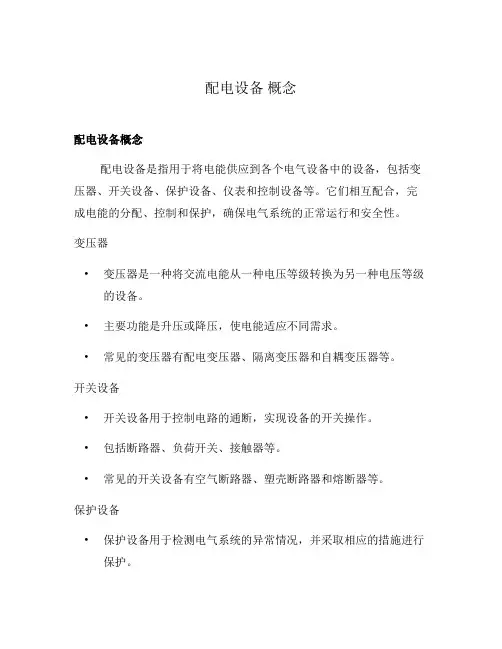

配电设备概念配电设备概念配电设备是指用于将电能供应到各个电气设备中的设备，包括变压器、开关设备、保护设备、仪表和控制设备等。

它们相互配合，完成电能的分配、控制和保护，确保电气系统的正常运行和安全性。

变压器•变压器是一种将交流电能从一种电压等级转换为另一种电压等级的设备。

•主要功能是升压或降压，使电能适应不同需求。

•常见的变压器有配电变压器、隔离变压器和自耦变压器等。

开关设备•开关设备用于控制电路的通断，实现设备的开关操作。

•包括断路器、负荷开关、接触器等。

•常见的开关设备有空气断路器、塑壳断路器和熔断器等。

保护设备•保护设备用于检测电气系统的异常情况，并采取相应的措施进行保护。

•包括过载保护、短路保护、接地保护等。

•常见的保护设备有熔断器、接地故障指示器和电流互感器等。

仪表和控制设备•仪表用于测量和显示电气系统的参数，如电流、电压、功率等。

•控制设备用于控制和调节电气系统的运行状态，如电动机控制器和自动化控制系统等。

•常见的仪表和控制设备有电能表、继电器和PLC（可编程逻辑控制器）等。

相关内容•配电设备在电力系统中起着至关重要的作用，它们是电能从发电厂输送到终端用户的必要环节。

•配电设备的选择和配置要根据电气系统的需求和安全要求进行，以确保系统的可靠性和安全性。

•配电设备的运行状态需要定期检测和维护，以保证其正常运行和延长使用寿命。

•配电设备的技术发展也在不断推进，如智能化、远程监控和故障诊断等技术的应用正在逐渐增加。

以上是对配电设备概念及相关内容的简要介绍。

配电设备是电能分配和控制的关键设备，它们的性能和运行状态直接影响到电气系统的安全和稳定运行。

对于创作者来说，了解和掌握配电设备的基本概念是必要的，以便在创作相关领域的作品时能够准确把握相关背景知识。

高低压配电设备概述高低压配电设备通常包括变压器、开关设备、保护设备、仪表仪表和配电盘。

变压器是配电系统中的关键设备，用于将高压电转换为适用于使用者设备的低压电。

开关设备包括断路器、负荷开关和接地开关等，用于控制电能的输送和分配。

保护设备用于保护系统和设备免受电流过载、短路和接地故障等电力故障的影响。

仪表仪表用于监测和测量电能的消耗和质量，配电盘用于安装和连接各种设备和元件。

高低压配电设备的主要功能包括电能输送、分配和保护。

它们能够确保电能在不同用电设备之间得到平衡和合理的分配，同时保护设备和人员免受电力故障的影响。

高低压配电设备的设计和安装必须符合相关的电气安全标准和规定，以确保系统的可靠性和安全性。

随着电力系统的不断发展和更新，高低压配电设备也在不断更新和改进。

新型的数字化和智能化配电设备可以实现远程监控和控制，提高了配电系统的运行效率和可靠性。

同时，新材料和新技术的应用也使得配电设备的设计更加紧凑和节能。

高低压配电设备在电力系统中扮演着重要的角色，不仅对于各种用电设备的正常运行至关重要，同时也关乎电力系统的安全和稳定运行。

高低压配电设备在电力系统中扮演着不可或缺的角色。

其功能不仅仅是将输送来的高压电转换为适用于使用者设备的低压电，更重要的是对电能进行准确和安全的分配。

这些设备通常被安装在电力系统的中心地带，以确保经过它们转换和分配的电能能够达到各个终端用户或设备。

首先，变压器是高低压配电设备中的重要组成部分。

变压器可以实现电压的升降，并将输送来的高压电能转换为低压电能。

在配电系统中，变压器的用途十分广泛，其大型变压器通常用于将输送来的高压电能转换为适用于城市、工业园区或大型建筑物的低压电能，而小型变压器则用于将低压电进一步转换为适用于家庭、商业或工业设备的电能。

变压器的有效运行可确保电力系统能够满足不同用户的不同需要，同时也对系统的稳定性和可靠性至关重要。

其次，开关设备是另一个重要的配电设备。

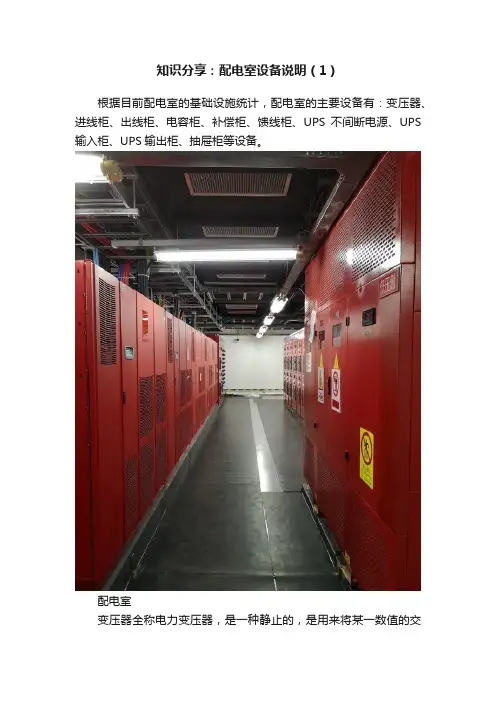

知识分享：配电室设备说明（1）根据目前配电室的基础设施统计，配电室的主要设备有：变压器、进线柜、出线柜、电容柜、补偿柜、馈线柜、UPS不间断电源、UPS 输入柜、UPS输出柜、抽屉柜等设备。

配电室变压器全称电力变压器，是一种静止的，是用来将某一数值的交流（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。

变压器变压器就其用途可分为电力变压器、试验变压器、仪用变压器及特殊用途的变压器。

我们配电室常用的是电力变压器；电力变压器是电力输配电、电力用户配电的必要设备。

变压器图示变压器的主要作用是传输，因此，额定容量是它的主要参数。

母线始始端箱就是插接母线的进线箱；是电源总进线箱，负荷功率比较大。

始端箱是放置在低压柜柜顶，内装母线始端和连接排。

始端箱始端箱是给母线供电的装置，其构造是一个喷塑外壳，里面有个法兰，法兰的一头有4个张开的爪排，爪排上有孔洞，是为了与低压柜铜排或者电缆搭接之用，另一端是和母线直身段配套的，可以直接插入母排，是为了连接母线直身段。

始端箱接线图进线柜就是从外部引进电源的开关柜，是由真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件。

进线柜的主要作用就是分配电量；主要是从变压器的低压侧连接至一段母排上，并且对这段母排提供过流、过压的保护。

进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

进线柜示意图进线柜联络母线联络柜主要是实现两条回路的互相连接功能，以保证供电的可靠性；一个供电回路有两条电源进线，其中一条停电或者故障了，那么如果不设高压联络柜，那么由这条电源进线所供的负载在停电或故障期间就无法供电，只能待供电恢复正常后才能供电，而有了联络柜之后，就可实现一条故障后通过联络柜实现从另外一条正常的供电进线连接到故障这条进线，实现应急供电。

10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。

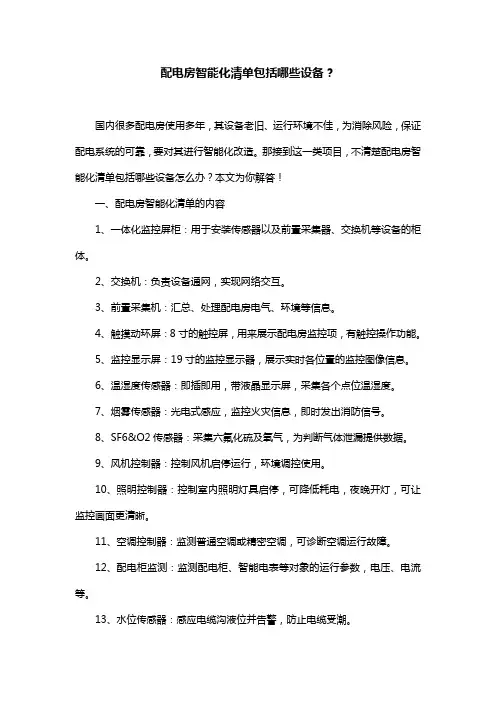

配电房智能化清单包括哪些设备？
国内很多配电房使用多年，其设备老旧、运行环境不佳，为消除风险，保证配电系统的可靠，要对其进行智能化改造。

那接到这一类项目，不清楚配电房智能化清单包括哪些设备怎么办？本文为你解答！
一、配电房智能化清单的内容
1、一体化监控屏柜：用于安装传感器以及前置采集器、交换机等设备的柜体。

2、交换机：负责设备通网，实现网络交互。

3、前置采集机：汇总、处理配电房电气、环境等信息。

4、触摸动环屏：8寸的触控屏，用来展示配电房监控项，有触控操作功能。

5、监控显示屏：19寸的监控显示器，展示实时各位置的监控图像信息。

6、温湿度传感器：即插即用，带液晶显示屏，采集各个点位温湿度。

7、烟雾传感器：光电式感应，监控火灾信息，即时发出消防信号。

8、SF6&O2传感器：采集六氟化硫及氧气，为判断气体泄漏提供数据。

9、风机控制器：控制风机启停运行，环境调控使用。

10、照明控制器：控制室内照明灯具启停，可降低耗电，夜晚开灯，可让监控画面更清晰。

11、空调控制器：监测普通空调或精密空调，可诊断空调运行故障。

12、配电柜监测：监测配电柜、智能电表等对象的运行参数，电压、电流等。

13、水位传感器：感应电缆沟液位并告警，防止电缆受潮。

14、水泵控制器：控制水泵抽水，降低电缆沟水位。

15、……
配电房有6~10kV的高压配电室，有从400V的低压配电室，不同配电室要实现智能化改造的方向不一样，因此不同项目，所需要的配电房智能化清单是不同的。

配电房工程设备安装方案一、前言配电房作为工业企业、商业中心、住宅区等大型建筑的重要设施之一，是电力设备的集中分配和控制中心。

对于建筑物的正常运行和安全保障起着至关重要的作用。

因此，配电房的建设和设备安装至关重要，需要严格按照相关规范和标准进行。

本文将详细阐述配电房工程设备的安装方案，包括设备的选型、布局、安装和调试等内容，以期帮助工程中的配电房设备安装。

二、配电房工程设备选型1.主变压器主变压器是配电房中最重要的设备之一，主要用于将高压电能通过变压器转换成低压电能，供给给建筑物内的用电设备。

在选择主变压器的时候，需要考虑建筑物的用电负荷、供电电压等因素，同时也要考虑变压器的质量和稳定性。

2.开关设备开关设备包括断路器、隔离开关、负荷开关等，主要用于对电路的控制和保护。

在选择开关设备时，需要考虑其额定电压、额定电流、短路能力等参数，以确保其可以满足建筑物的用电需求。

3.配电柜配电柜是配电房中用于集中分配电能的设备，它通常包括主干母线槽、分支母线槽、开关设备等，用于连接建筑物的各种用电设备。

在选择配电柜时，需要根据建筑物的用电负荷和用电设备的特点来确定其容量和规格。

4.电能计量装置电能计量装置主要用于对建筑物的用电情况进行监测和计量，通常包括电能表、计量仪表、数据采集设备等。

在选择电能计量装置时，需要考虑其测量精度、通信接口、数据采集方式等因素。

三、配电房工程设备布局1.主变压器主变压器通常安装在配电房的主变压器室内，其布置应符合防火、防爆等相关规范要求。

同时，还需要考虑主变压器与配电柜、开关设备等的连接方式和布局，以确保其可以有效地供电给建筑物内的用电设备。

2.开关设备开关设备的布局应考虑其与主变压器、配电柜、配电设备等的组合和连接方式，同时也需要考虑其与建筑物内用电设备的布置和分布情况，以确保其可以更好地进行控制和保护。

3.配电柜配电柜通常安装在配电房的配电柜室内，其布置需要考虑其与主干母线槽、分支母线槽、开关设备等的连接方式和布局，以确保其可以更好地进行电能的分配和供给建筑物内的用电设备。
