火力发电厂开关柜介绍

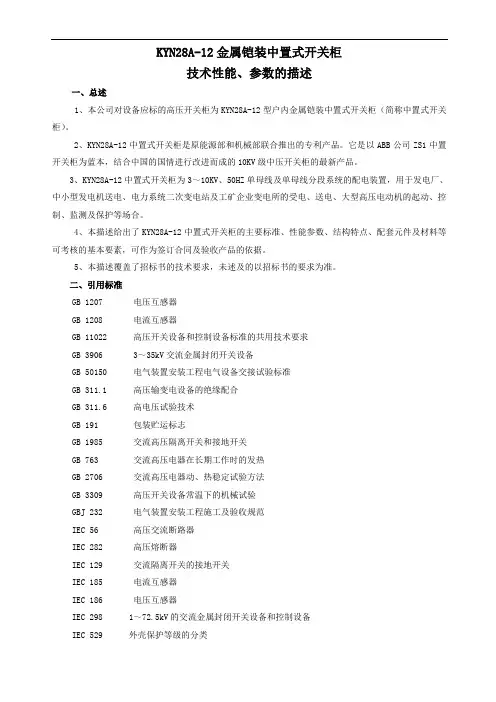

KYN28A-12金属铠装中置式开关柜技术性能、参数的描述一、总述1、本公司对设备应标的高压开关柜为KYN28A-12型户内金属铠装中置式开关柜（简称中置式开关柜）。

2、KYN28A-12中置式开关柜是原能源部和机械部联合推出的专利产品。

它是以ABB公司ZS1中置开关柜为蓝本，结合中国的国情进行改进而成的10KV级中压开关柜的最新产品。

3、KYN28A-12中置式开关柜为3～10KV、50HZ单母线及单母线分段系统的配电装置，用于发电厂、中小型发电机送电、电力系统二次变电站及工矿企业变电所的受电、送电、大型高压电动机的起动、控制、监测及保护等场合。

4、本描述给出了KYN28A-12中置式开关柜的主要标准、性能参数、结构特点、配套元件及材料等可考核的基本要素，可作为签订合同及验收产品的依据。

5、本描述覆盖了招标书的技术要求，未述及的以招标书的要求为准。

二、引用标准GB 1207 电压互感器GB 1208 电流互感器GB 11022 高压开关设备和控制设备标准的共用技术要求GB 3906 3～35kV交流金属封闭开关设备GB 50150 电气装置安装工程电气设备交接试验标准GB 311.1 高压输变电设备的绝缘配合GB 311.6 高电压试验技术GB 191 包装贮运标志GB 1985 交流高压隔离开关和接地开关GB 763 交流高压电器在长期工作时的发热GB 2706 交流高压电器动、热稳定试验方法GB 3309 高压开关设备常温下的机械试验GBJ 232 电气装置安装工程施工及验收规范IEC 56 高压交流断路器IEC 282 高压熔断器IEC 129 交流隔离开关的接地开关IEC 185 电流互感器IEC 186 电压互感器IEC 298 1～72.5kV的交流金属封闭开关设备和控制设备IEC 529 外壳保护等级的分类IEC 446 用颜色鉴别绝缘导线和裸导线IEC 73 指示灯和按钮颜色及控制开关装置IEC 427 关于高压交流断路器合成试验的报告IEC 518 高压开关设备和控制设备接地端尺寸标准化IEC 99 避雷器IEC 431 铜母排IEC 694 高压交流开关柜和控制柜的一般要求IEC 71 绝缘配合IEC 517 1～35kV高压交流开关柜和控制绝缘封IEC 632-1 高压电动机启动器IEC 144 交流高压接触器DL402 交流高压断路器订货技术条件DL403 10～35kV户内高压真空开关订货技术条件DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术条件DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件NDGJ8 火力发电厂、变电所二次接线设计技术规定SDGJ17 火力发电厂厂用电设计技术规定SD318 高压开关柜闭锁装置技术条件SDGJ14 导体和电器选择设计技术规定SDJS 高压配电装置设计技术规定SDJ9 电气测量仪表装置设计技术规程SDJ7 电力设备过电压保护设计技术规程SD334 高压带电显示装置技术条件三、使用环境条件1、周围空气温度，上限+40℃，下限-10℃，最大日温差：25K。

教你一分钟了解—开关柜一、什么是开关柜开关柜是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。

一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。

开关柜（switchgear）的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。

开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。

二、开关柜的结构及组成分类为保护人身和设备安全，将开关柜独立划分成几个隔室的不同方式隔室分类：母线室：包括水平母线室与垂直母线室功能单元室(开关隔室)电缆出线室：包括电缆室二次设备室2.1开关柜的主要组成柜体：开关柜的外壳骨架及内部的安装、支撑件母线：一种可与几条电路分别连接的低阻抗导体功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）2.2进线 (插接式母线槽或电缆）方式上进线；下进线；侧进线；后进线2.3出线方式(插接式母线或电缆)前出线（顶部或底部）可以进行靠墙安装后出线（顶部或底部）不可以进行靠墙安装2.4母线的分类：主母线(水平母线）:连接一条或几条配电母线和或进线和出线单元的母线配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电2.5功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置2.6安装方式安装地点分类：室内安装；室外安装安装方式分类：靠墙安装；离墙安装固定方式分类：螺栓固定；电焊固定三、低压成套开关柜分类3.1 GCS柜：GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.3.2 GCK柜：（MCC）GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备3.3 MNS柜：（MCC）MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统3.4 GGD柜：（ESS）GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.3.5 PGL柜:PGL型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至2500A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。

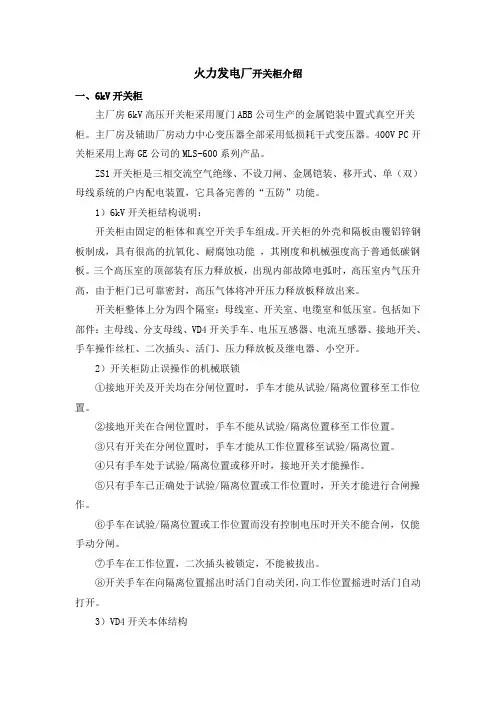

火力发电厂开关柜介绍一、6kV开关柜主厂房6kV高压开关柜采用厦门ABB公司生产的金属铠装中置式真空开关柜。

主厂房及辅助厂房动力中心变压器全部采用低损耗干式变压器。

400V PC开关柜采用上海GE公司的MLS-600系列产品。

ZS1开关柜是三相交流空气绝缘、不设刀闸、金属铠装、移开式、单（双）母线系统的户内配电装置，它具备完善的“五防”功能。

1）6kV开关柜结构说明：开关柜由固定的柜体和真空开关手车组成。

开关柜的外壳和隔板由覆铝锌钢板制成，具有很高的抗氧化、耐腐蚀功能，其刚度和机械强度高于普通低碳钢板。

三个高压室的顶部装有压力释放板，出现内部故障电弧时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。

开关柜整体上分为四个隔室：母线室、开关室、电缆室和低压室。

包括如下部件：主母线、分支母线、VD4开关手车、电压互感器、电流互感器、接地开关、手车操作丝杠、二次插头、活门、压力释放板及继电器、小空开。

2）开关柜防止误操作的机械联锁①接地开关及开关均在分闸位置时，手车才能从试验/隔离位置移至工作位置。

②接地开关在合闸位置时，手车不能从试验/隔离位置移至工作位置。

③只有开关在分闸位置时，手车才能从工作位置移至试验/隔离位置。

④只有手车处于试验/隔离位置或移开时，接地开关才能操作。

⑤只有手车已正确处于试验/隔离位置或工作位置时，开关才能进行合闸操作。

⑥手车在试验/隔离位置或工作位置而没有控制电压时开关不能合闸，仅能手动分闸。

⑦手车在工作位置，二次插头被锁定，不能被拔出。

⑧开关手车在向隔离位置摇出时活门自动关闭，向工作位置摇进时活门自动打开。

3）VD4开关本体结构开关本体呈圆柱状，垂直安装在做成托架状的开关操动机构外壳的后部。

开关本体的导电部分浇注在环氧树脂的极柱内。

开关在合闸位置时的主回路电流路径是：上连接端子→灭弧室→静触头→动触头→滚动触头→下连接端子。

真空灭弧室的开合是依靠绝缘拉杆与触头压力弹簧推动的。

低压开关柜的型号区别与特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号与其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明与发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广阔电力用户与设计部门的要求，按照安全、经济、合理、可靠的原那么设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号与含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各局部的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号与含义GCK G是封闭式开关柜 C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两局部组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A与以下的控配电系统,作为动力配电、电动机控制与照明等配电设备。

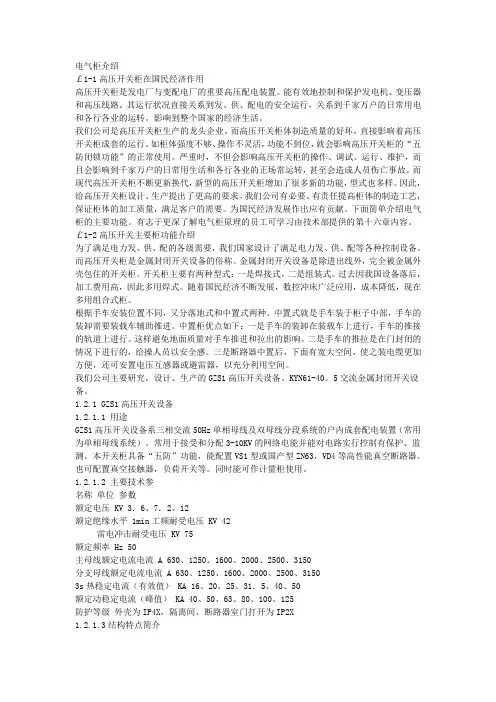

电气柜介绍￡1-1高压开关柜在国民经济作用高压开关柜是发电厂与变配电厂的重要高压配电装置。

能有效地控制和保护发电机、变压器和高压线路。

其运行状况直接关系到发、供、配电的安全运行，关系到千家万户的日常用电和各行各业的运转。

影响到整个国家的经济生活。

我们公司是高压开关柜生产的龙头企业。

而高压开关柜体制造质量的好坏，直接影响着高压开关柜成套的运行。

如柜体强度不够、操作不灵活，功能不到位，就会影响高压开关柜的“五防闭锁功能”的正常使用。

严重时，不但会影响高压开关柜的操作、调试、运行、维护，而且会影响到千家万户的日常用生活和各行各业的正场常运转，甚至会造成人员伤亡事故。

而现代高压开关柜不断更新换代，新型的高压开关柜增加了很多新的功能，型式也多样。

因此，给高压开关柜设计、生产提出了更高的要求。

我们公司有必要、有责任提高柜体的制造工艺，保证柜体的加工质量，满足客户的需要。

为国民经济发展作出应有贡献。

下面简单介绍电气柜的主要功能。

有志于更深了解电气柜原理的员工可学习由技术部提供的第十六章内容。

￡1-2高压开关主要柜功能介绍为了满足电力发、供、配的各级需要，我们国家设计了满足电力发、供、配等各种控制设备。

而高压开关柜是金属封闭开关设备的俗称。

金属封闭开关设备是除进出线外，完全被金属外壳包住的开关柜。

开关柜主要有两种型式：一是焊接式，二是组装式。

过去因我国设备落后，加工费用高，因此多用焊式。

随着国民经济不断发展，数控冲床广泛应用，成本降低，现在多用组合式柜。

根据手车安装位置不同，又分落地式和中置式两种。

中置式就是手车装于柜子中部，手车的装卸需要装载车辅助推进。

中置柜优点如下：一是手车的装卸在装载车上进行，手车的推接的轨道上进行。

这样避免地面质量对手车推进和拉出的影响。

二是手车的推拉是在门封闭的情况下进行的，给操人员以安全感。

三是断路器中置后，下面有宽大空间，使之装电缆更加方便，还可安置电压互感器或避雷器，以充分利用空间。

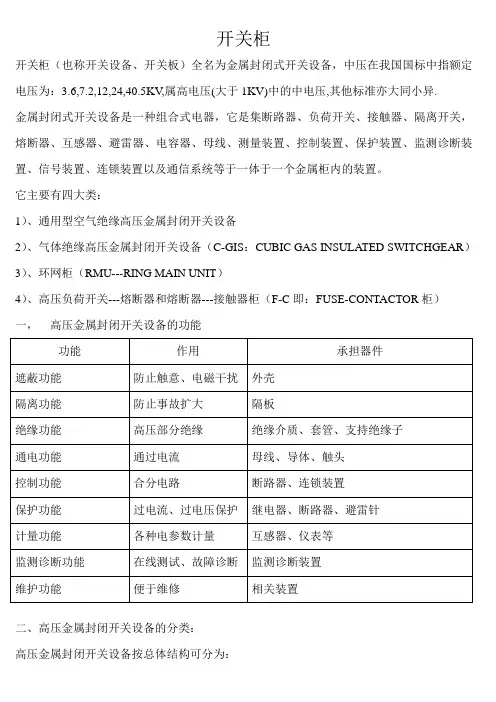

开关柜开关柜（也称开关设备、开关板）全名为金属封闭式开关设备，中压在我国国标中指额定电压为：3.6,7.2,12,24,40.5KV,属高电压(大于1KV)中的中电压,其他标准亦大同小异.金属封闭式开关设备是一种组合式电器，它是集断路器、负荷开关、接触器、隔离开关，熔断器、互感器、避雷器、电容器、母线、测量装置、控制装置、保护装置、监测诊断装置、信号装置、连锁装置以及通信系统等于一体于一个金属柜内的装置。

它主要有四大类：1）、通用型空气绝缘高压金属封闭开关设备2）、气体绝缘高压金属封闭开关设备（C-GIS：CUBIC GAS INSULA TED SWITCHGEAR）3）、环网柜（RMU---RING MAIN UNIT）4）、高压负荷开关---熔断器和熔断器---接触器柜（F-C即：FUSE-CONTACTOR柜）一，高压金属封闭开关设备的功能二、高压金属封闭开关设备的分类：高压金属封闭开关设备按总体结构可分为：1）、开放式高压金属封闭开关设备：它只是在前面板设有面板，造价低，但占地面积大，高压带电部分外露，且完全处于周围环境中，不安全，现已停产。

2）、封闭式高压金属封闭开关设备：其外部用接地金属板或金属网作外壳，较开放式增加了安全度，减小了占地面积。

周围环境仍能对电气设备造成成影响。

3）、密封式高压金属封闭开关设备：它有完全隔离周围大气的外壳，因而增加可靠性。

李根据柜内介质不同可分为三种：A、SF6气体绝缘式：内充压力约为0.3MPA或以下的SF6气体,因而明显减小了开关柜的外形尺寸。

通称为：C-GIS（CUBIC GAS INSULA TED SWITCHGEAR）。

此种开关柜由：互感器室、断路器室、上母线室、下母线室构成。

B、固体绝缘式：高压部分采用环氧树脂材料，因而尺寸更小。

C、油绝缘式：采用变压器油作为绝缘介质，当前基本不用。

高压金属封闭开关设备按内部设备可分为：1）通用型：开关设备的主要设计依据是断路器柜，其它用途的柜如：电压变压器柜、负荷开关---熔断器柜等均具有相同的尺寸。

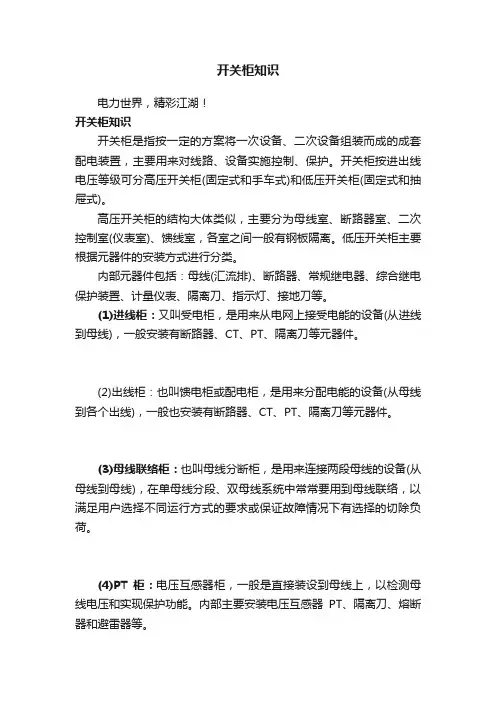

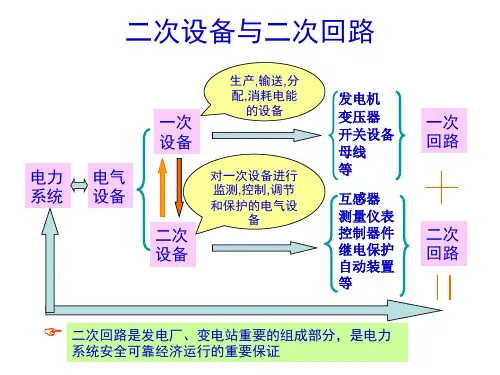

开关柜知识电力世界，精彩江湖！开关柜知识开关柜是指按一定的方案将一次设备、二次设备组装而成的成套配电装置，主要用来对线路、设备实施控制、保护。

开关柜按进出线电压等级可分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

高压开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

低压开关柜主要根据元器件的安装方式进行分类。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

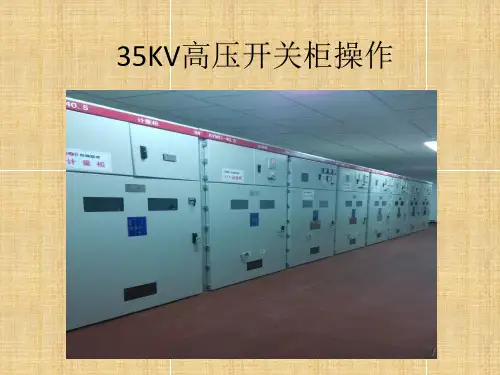

KYN61-40.5(Z)T3150-31.5开关柜的设计发布时间：2021-08-03T09:39:51.781Z 来源：《电力设备》2021年第5期作者：杨永军成鹏志[导读] 适用于环境温度-25℃~40℃、海拔高度≤2000m的金属铠装封闭开关柜。

（西电宝鸡电气有限公司陕西省宝鸡市 721306）摘要：随着我国工业系统飞速发展，大的火力发电厂越来越多，工业用电量负荷在急剧增加。

40.5kV系统电流等级630A、1250A、2000A、2500A已经远远不能满足供电负荷的要求，好多工业用户在招标文件明确要求进线柜断路器额定电流为3150A,设计院设计一次招标图纸中也明确要求主母线额定电流为3150A甚至到4000A.本文阐述的是一种额定电流为3150A的KYN61-40.5高压开关柜的设计。

关键词：大电流，开关柜，绝缘距离，温升。

一、技术参数满足GB3906-2006《3.6kV-40.5 kV 交流金属封闭开关设备和控制设备》GB/T11022-2011《高压开关设备和控制设备的共用技术要求》、Q/GB13088.1-2018《国家电网企业标准》，适用于环境温度-25℃~40℃、海拔高度≤2000m的金属铠装封闭开关柜。

额定电压：40.5kV额定频率：50Hz额定短时（4s）耐受电流：31.5kA额定短路关合电流：80kA额定1min工频耐受电压（有效值）：相间、对地95 kV ，断口118kV；额定雷电冲击耐受电压（峰值）：相间、对地185kV ，断口215kV；机械寿命：10000次额定短路电流及开断次数：31.5kA，30次；额定操作顺序：O-0.3s-CO-180s-CO1.1倍温升电流 3465A断路器机械寿命：≥10000次；额定短路开断次数：30次开关柜外壳防护等级：IP4X2019年12月将KYN61-40.5(Z)/T3150-31.5 KYN61-40.5(Z)/T3150-25铠装移开式户内交流金属封闭开关设备3台样机送西安高压电器研究院有限责任公司高压电器质量监督检验中心进行型式试验，至2020年1月顺利通过全部型式试验二、技术方案1、开关设备主要技术特点：●在绝缘设计方面，开关柜各电极和绝缘件除保证足够的空气距离和爬电距离外，还从元件布置和构件形状等方面经过优化设计改善了电场分布，保证高可靠的绝缘性能。

开关柜配电知识大普及，电力人都收藏了！开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分进线柜又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

出线柜也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

母线联络柜也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表1-1内部设备的保护程度。

表1-21.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。

4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。

三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。

环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。

电机行业求职平台可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。

具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。

基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。

具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。

工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。

这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。

这台调压器的输出功率达100W，一般家用电器都能使用。

1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。

从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。

当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。

在交流电的正半周时，整流电压通过R4、W1对电容C充电。

当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。

这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。

可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
