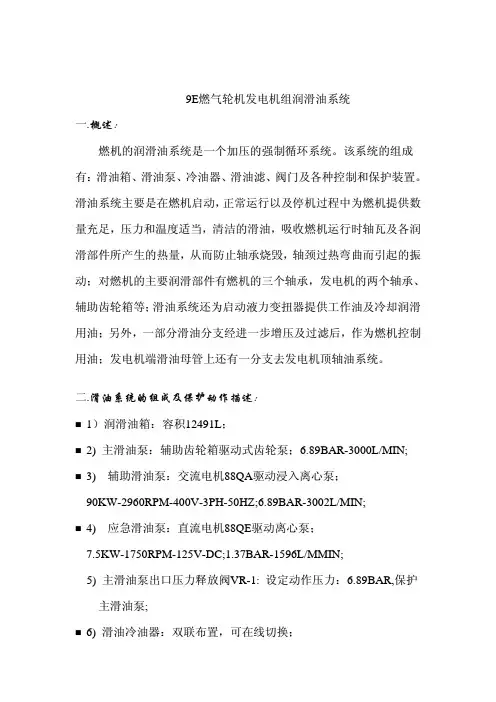

9E燃气轮机发电机组润滑油系统一.概述：燃机的润滑油系统是一个加压的强制循环系统。
该系统的组成有：滑油箱、滑油泵、冷油器、滑油滤、阀门及各种控制和保护装置。
滑油系统主要是在燃机启动，正常运行以及停机过程中为燃机提供数量充足，压力和温度适当，清洁的滑油，吸收燃机运行时轴瓦及各润滑部件所产生的热量，从而防止轴承烧毁，轴颈过热弯曲而引起的振动；对燃机的主要润滑部件有燃机的三个轴承，发电机的两个轴承、辅助齿轮箱等；滑油系统还为启动液力变扭器提供工作油及冷却润滑用油；另外，一部分滑油分支经进一步增压及过滤后，作为燃机控制用油；发电机端滑油母管上还有一分支去发电机顶轴油系统。
二.滑油系统的组成及保护动作描述：1）润滑油箱：容积12491L；2)主滑油泵：辅助齿轮箱驱动式齿轮泵；6.89B A R-3000L/M I N;3)辅助滑油泵：交流电机88Q A驱动浸入离心泵；90K W-2960R P M-400V-3P H-50H Z;6.89B A R-3002L/M I N;4)应急滑油泵：直流电机88Q E驱动离心泵；7.5K W-1750R P M-125V-D C;1.37B A R-1596L/M M I N;5)主滑油泵出口压力释放阀V R-1:设定动作压力：6.89B A R,保护主滑油泵;6)滑油冷油器：双联布置，可在线切换；7)滑油油滤：双联布置，可在线切换，每个滤筒中有12个5µ的纸滤。
8)滑油母管压力调节阀V P R2-1:设定动作压力：1.72B A R,膜片阀,阀体带孔径位31.7m m的孔板,该孔板可通过80%的滑油流量。
9)辅助滑油泵电机防潮加热器23Q A-1：该电机运行时加热器退出，停运时加热器投入；10)主滑油泵出口带孔板单向阀：孔径：6.35m m,正向通过顺畅，反向通过则为孔板通过，节流降压；11）辅助滑油泵及应急滑油泵出口单向阀：单向通过；防止主泵正常运行时滑油倒流回油箱.12）浸入式滑油箱滑油加热器23Q T-1,2:每个：10.2K W-400V A C-3P H-50H Z；当滑油箱油温（由L T-O T-1A热电阻测得）低于18.3℃时，加热器投入，直到滑油箱油温高于25℃后方退出，加热器投入时，辅助滑油泵会自行启动(L T O T1)；13）滑油箱油温热电阻探测器L T-O T-1A:用于检测滑油箱内滑油温度，若滑油温度低于18.3℃时，控制加热器得投入；只到温度高于25℃后,加热器退出(L T O T2);14)滑油箱油温热电阻探测器L T-O T-2A:用于检测滑油箱内滑油温度以保证燃机运行时测得滑油粘度,其作为燃机是否容许启动的一个条件:若滑油箱温度降至10.8℃以下,则燃机不容许启动,同时M A R K-V发出“L U B E O I L T A N K T E M P E R A T U R E L O W”报警,直到燃机滑油箱温度升至15.6℃后,方容许启动燃机;15)滑油箱液位低报警开关71Q L-1:滑油箱中滑油油面距油箱顶部距离≥432m m时,M A R K-V发出“L U B O I L L E V E L L O W”报警;16)滑油箱液位高报警开关71Q H-1:滑油箱中滑油油面距油箱顶部距离≤254m m时,M A R K-V发出“L U B O I L L E V E L H I G H”报警; 17)滑油油滤压差开关63Q Q-1:滑油滤前后压差升至1.03B A R G时,该开关触点打开,持续60秒后M A R K-V上会出现“M A I N L U B E O I L F I L T E R D I F F E R E N T I A L P R E S S H I G H”报警;当滑油滤前后压差低于0.88B A R G后,该开关触点闭合,报警消失,常闭点;18)液力变扭器充油油滤(金属桶式滤)压差开关63Q Q-8:常闭开关,压差升至1.5B A R G后,常闭点打开;持续60秒后在M A R K-V上会发出“S T A R T I N G M E A N F I L T E R D I F F P R E S S H I G H”报警;19)滑油母管压力调节阀V P R2-1前压力开关63Q A-2:常开开关,压力低至2.8巴后,打开;压力升至3.1B A R G后触点闭合;(L63Q A L)20)滑油母管压力调节阀V P R2-1前压力变送器96Q A-2:4~20m a,0~7B A R G;变送的压力在M A R K-V上进行数法比较,设定压力低为2.8B A R G,压力反回值为3.1B A R G;(L63Q A2L）21)励磁机侧滑油母管压力开关63Q T-2A:常开开关,压力低至0.55B A R G后,触点打开,压力高过0.62B A R G后闭合;(L63Q T2A)22)励磁机侧滑油母管压力变送器96Q T-2A:4~20m a,0~5B A R G;变送的压力在M A R K-V上进行数法比较,设定压力低为0.55B A R G,压力返回值为0.62B A R G;(L63Q T2B)；保护动作描述:(1):燃机正常运行时,L63Q A L,L63Q A2L中任一逻辑量置“1”,则辅助滑油泵启动,压力正常后,辅助滑油泵不回自行停运,需运行人员进行检查确认主滑油泵及滑油系统正常后,手动停运辅助滑油泵，同时燃机在运行转速以上时,在M A R K-V上会有“L U B E O I LP R E S S L O W”出现,同时闭锁了辅助液压油泵的启动;在运行转速以上,若辅助滑油泵运行,在M A R K-V上还会出现“A U X L U B E O I LP U M P M O T O R R U N N I N G”报警;若上述现象出现,应急滑油泵也会同时启动,但若压力恢复正常,应急滑油泵会自行停运。

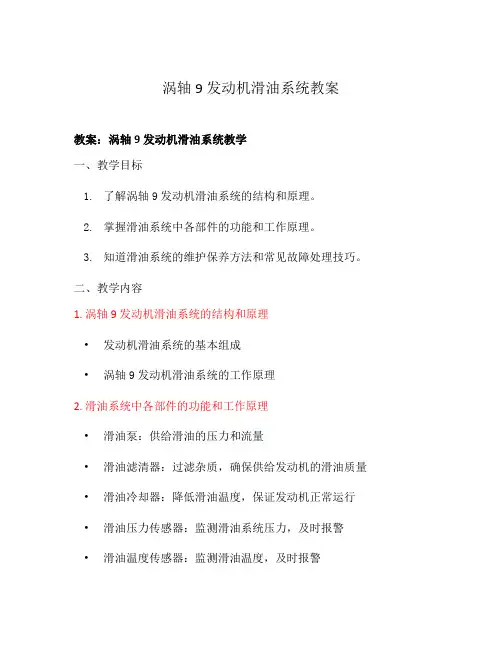

涡轴9发动机滑油系统教案教案：涡轴9发动机滑油系统教学一、教学目标1.了解涡轴9发动机滑油系统的结构和原理。
