目录 0.摘要 (1) 1.设计要求 (2) 2.负载与运动分析 (2) 2.1负载分析 (2) 2.2快进、工进和快退时间 (3) 2.3液压缸F-t图与v-t图 (3) 3.确定液压系统主要参数 (4) 3.1初选液压缸工作压力 (4) 3.2计算液压缸主要尺寸 (4) 3.3绘制液压缸工况图 (5) 4.拟定液压系统的工作原理图 (7) 4.1拟定液压系统原理图 (7) 4.2原理图分析 (8) 5.计算和选择液压件 (8) 5.1液压泵及其驱动电动机 (8) 5.2阀类元件及辅助元件的选 (10) 6.液压系统的性能验算 (10) 6.1系统压力损失验算 (10) 6.2系统发热与温升验算 (11) 7.课设总结 (12)
0．摘要 液压传动技术是机械设备中发展最快的技术之一，特别是近年来与微电子、计算技术结合，使液压技术进入了一个新的发展阶段，机、电、液、气一体是当今机械设备的发展方向。在数控加工的机械设备中已经广泛引用液压技术。作为机械制造专业的学生初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型是十分必要的。 液压传动在国民经济的各个部门都得到了广泛的应用，但是各部门采用液压传动的出发点不尽相同：例如，工程机械、压力机械采用液压传动的主要原因是取其结构简单、输出力大；航空工业采用液压传动的主要原因取其重量轻、体积小；机床上采用液压传动的主要原因则是取其在工作过程中能无级变速，易于实现自动化，能实现换向频繁的往复运动等优点。 关键词：钻孔组合机床卧式动力滑台液压系统
1.设计要求 设计一台卧式钻孔组合机床的液压系统，要求完成如下工作循环式：快进→工进→快退→停止。机床的切削力为25000N ，工作部件的重量为9800N ，快进与快退速度均为7m/min ，工进速度为0.05m/min ，快进行程为150mm ，工进行程40mm ，加速、减速时间要求不大于0.2s ，动力平台采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1 。要求活塞杆固定，油缸与工作台连接。设计该组合机床的液压传动系统。 2.负载与运动分析 2.1负载分析 （1）工作负载： T F =25000N （2）摩擦负载： 摩擦负载即为导轨的摩擦阻力 静摩擦阻力：Ffs = 0f ?G=1960N 动摩擦阻力：Ffd =d f ?G=980N （3）惯性负载：Fa = t v g G ??=500N （4）液压缸在个工作阶段的负载。 设液压缸的机械效率cm η =0.9，得出液压缸在各个工作阶段的负载和推力，如表1所示。 表1液压缸各阶段的负载和推力 工况 计算公式 外负载F/N 液压缸推力 F0= F / cm η/N 启动 F=Ffs 1960 2178 加速 F=Ffd +Fa 1480 1644 快进 F=Ffd 980 1089 工进 F=Ffd +T F 25980 28867 反向启动 F=Ffs 1960 2178 加速 F=Ffd +Fa 1480 1644 快退 F=Ffd 980 1089
液压系统设计计算举例 液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。现以一台卧式单面多轴钻孔组合机床动力滑台液压系统为例，介绍液压系统的设计计算方法。 1 设计要求及工况分析 设计要求 要求设计的动力滑台实现的工作循环是：快进 → 工进 → 快退 → 停止。主要性能参数与性能要求如下：切削阻力F L =30468N ；运动部件所受重力G =9800N ；快进、快退速度υ1= υ3=0.1m/s ，工进速度υ2=×10-3m/s ；快进行程L 1=100mm ，工进行程L 2=50mm ；往复运动的加速时间Δt =；动力滑台采用平导轨，静摩擦系数μs =，动摩擦系数μd =。液压系统执行元件选为液压缸。 负载与运动分析 (1) 工作负载 工作负载即为切削阻力F L =30468N 。 (2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N 196098002.0s fs =?==G F μ 动摩擦阻力 N 98098001.0d fd =?==G F μ (3) 惯性负载 N 500N 2.01 .08.99800i =?=??= t g G F υ (4) 运动时间 快进 s 1s 1.0101003 11 1=?==-υL t 工进 s 8.56s 1088.010503 322 2=??==--υL t 快退 s 5.1s 1.010)50100(3 3 2 13=?+=+= -υL L t 设液压缸的机械效率ηcm =，得出液压缸在各工作阶段的负载和推力，如表1所列。
中英文资料对照外文翻译文献综述 液压系统 液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，1795年英国约瑟夫?布拉曼(Joseph Braman,1749-1814)，在伦敦用水作为工作介质，以水压机的形式将其应用于工业上，诞生了世界上第一台水压机。1905年将工作介质水改为油，又进一步得到改善。 第一次世界大战(1914-1918)后液压传动广泛应用，特别是1920年以后，发展更为迅速。液压元件大约在 19 世纪末 20 世纪初的20年间，才开始进入正规的工业生产阶段。1925 年维克斯(F.Vikers)发明了压力平衡式叶片泵,为近代液压元件工业或液压传动的逐步建立奠定了基础。20 世纪初康斯坦丁?尼斯克(G?Constantimsco)对能量波动传递所进行的理论及实际研究;1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。 第二次世界大战(1941-1945)期间,在美国机床中有30%应用了液压传动。应该指出,日本液压传动的发展较欧美等国家晚了近 20 多年。在 1955 年前后 , 日本迅速发展液压传动,1956 年成立了“液压工业会”。近20～30 年间，日本液压传动发展之快，居世界领先地位。 液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元
平衡阀在液压系统中的应用及故障排除 【摘要】：本文通过对平衡阀结构组成的分析，对其工作原理进行了详细的说明，并介绍了在各种变负载液压系统中广泛的应用；然后从平衡阀结构特性的角度，结合平衡阀在某公司焦炉机械装煤车上实际应用中出现的几种常见的故障，定性的分析了它的故障原因并提出了排除及预防故障的方法。 【关键词】：平衡阀液压系统震颤故障排除 【前言】：平衡阀是当今冶金液压系统中应用及其广泛的一种控制阀，本文通过力士乐液压公司ＦＤ型平衡阀工作原理，论述了其在变载机构中的控制作用，并以冶金液压系统中的实例应用加以说明。 一，平衡阀的结构与工作原理 FD 型平衡阀是德国力士乐公司设计的平衡阀, 它采用了液控单向节流设计, 从而实现了液控单向阀和单向节流阀的控制功能。其结构原理图如图1 , 当其控制油口X不工作时, 平衡阀具有单向阀的功能, 压力油从A口流入时, 液压阀单向导通, 当压力油从B口流入时, 液压阀反向封闭。如果其控制油口X通有一定的压力油, 由于X口连接的阻尼口（6）的作用, 控制阀芯（4）缓慢运动, 延时后首先推动卸荷阀芯（3）使B口卸压, 然后推动主阀芯（2）开启, 液压油从B 流向A 口。图2为其图形符号。
图1 FD 平衡阀结构原理图 （1）阀体、（2）主阀芯、（3）先导体、（4）控制阀芯，（5）阻尼阀芯，（6）阻尼孔、（7）（8）(9) 均为控制腔 图2 FD 平衡阀图形符号 二，平衡阀在工业液压系统中的实际应用 2.1平衡阀在单杆缸液压平衡回路中的应用 图3 为采用FD 型平衡阀设计的平衡回路, 在换向阀处于中位(为了安全, 应始终使用闭中位的方向阀)时,平衡阀保持垂直放置的 液压缸不因自重而下落。当换向阀交叉油路供油时, 液压油经过平衡阀(起单向阀作用) ,推动液压缸活塞提升负载。这时如果液压泵到平衡阀之间的液压油管破裂, 压力下降, 由于负载压力作用, 主阀立即关闭, 油缸保持在工作位置。当换向阀平行油路进行工作时, 由平衡
液压传动和控制由应用电子技术、计算机技术、信息技术、自动控制技术及新工艺、新材料等后取得了新的发展，使液压系统和元件在技术水平上有很大提高。本文从液压技术现状、液压现场总线技术、水压元件及系统、液压节能技术等方面介绍液压技术创新及发展趋势。指出液压传动向自动化、高精度、高效率、高速化、高功率、小型化、轻量化方向发展，是不断提高它与电传动、机械传动竞争能力的关键。 Abstract Hydraulic transmission and control by the application of electronic technology, computer technology and information technology, automatic control technology, and new technology, new material to obtain the new development after, technical level , the , and introduced the development trend. Points out that the to automation, , , lightweight direction, is continuously improve it and electric drive, mechanical transmission competition ability of the key.
摘要 (1) 绪论 (3) 第一章液压传动的基本介绍 (3) 1.1 液压传动的发展概况 (3) 1.2 液压传动的工作原理和组成 (4) 1.3 液压传动的定义 (5) 1.4液压传动的优缺点 (5) 1.5 液压系统的应用领域 (6) 第二章液压技术的创新发展 (7) 2.1 液压现场总线技术 (7) 2.2 水压元件及系统 (8)
1.汽车板簧分选实验压力机（立式），液压缸对工件（汽车板簧）施加的最大压 力为3万N，动作为：快进→工进→加载→保压→慢退→快退，快进速度14mm/s，工进速度0.4mm/s，要求液压缸上位停止、下行时、保压后慢退不能失控。最大行程600mm。试完成： （1）系统工况分析； （2）液压缸主要参数确定； （3）拟定液压系统原理图； （4）选取液压元件； （5）油箱设计（零件图）；* （6）油箱盖板装配图、零件图；* （7）集成块零件图； 2.钻孔动力部件质量m=2000kg，液压缸的机械效率ηw=0.9，钻削力Fc=16000N 工作循环为：快进→工进→死挡铁停留→快退→原位停止。行程长度为150mm ,其中工进长度为50mm。快进、快退速度为75mm/s，工进速度为1.67 mm/s。导轨为矩形，启动、制动时间为0.5s。要求快进转工进平稳可靠，工作台能在任意位置停止。 3.单面多轴钻孔组合机床动力滑台液压系统，要求设计的动力滑台实现的工作 循环是：快进——工进——快退——停止。主要性能参数与性能要求如下：切削阻力FL=30468N；运动部件所受重力G=9800N；快进、快退速度1=
3=0.1m/s，工进速度2=0.88×10-3m/s；快进行程L1=100mm，工进行程 L2=50mm；往复运动的加速时间Δt=0.2s；动力滑台采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。液压系统执行元件选为液压缸。 4.卧式钻孔组合机床液压系统设计：设计一台卧式钻孔组合机床的液压系统， 要求完成如下工作循环：快进→工进→快退→停止。机床的切削力为25×103 N，工作部件的重量为9.8×103 N，快进与快退速度均为7 m/min，工进速度为0.05 m/min，快进行程为150 mm，工进行程为40 mm，加速、减速时间要求不大于0.2 s，动力平台采用平导轨，静摩擦系数为0.2，动摩擦系数为 0.1。要求活塞杆固定，油缸与工作台连接。设计该组合机床的液压传动系统。 5.某厂需要一台加工齿轮内孔键槽的简易插床，插头刀架的上下往复运动采用 液压传动。工件安装在工作台上，采用手动进给。 其主要技术规格如下： 1）加工碳钢齿轮键槽，插槽槽宽t=12mm，走刀量S=0.3mm/行程； 2）插头重量500N； 3）插头工作行程（下行）的速度为13m/min。 试设计该插床的液压系统及其液压装置。 6.设计一台钻镗专用机床，要求孔的加工精度为二级，精镗的光洁度为▽6。加 工的工作循环是工件定位、夹紧——动力头快进——工进——快退——工件松开、拔销。加工时最大切削力（轴向）为20000N，动力头自重30000N，工作进给要求能在20-120mm/min内进行无级调速，快进、快退的速度均为6m/min，动力头最大行程为400mm，为使工作方便希望动力头可以手动调整进退并且能中途停止，动力滑台采用平导轨。 要求：1）按机床工作条件设计油路系统，绘系统原理图。 2）列出电磁铁动作顺序图。
液压传动系统设计计算 液压系统的设计步骤与设计要求 液压传动系统是液压机械的一个组成部分,液压传动系统的设计要同主机的总体设计同时进行.着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点,力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 1.1设计步骤 液压系统的设计步骤并无严格的顺序,各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 1)确定液压执行元件的形式； 2）进行工况分析，确定系统的主要参数； 3）制定基本方案，拟定液压系统原理图； 4）选择液压元件； 5）液压系统的性能验算； 6)绘制工作图，编制技术文件。 1.2明确设计要求
设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等; 2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； 3）液压驱动机构的运动形式，运动速度； 4)各动作机构的载荷大小及其性质; 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6)自动化程序、操作控制方式的要求； 7)对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。 制定基本方案和绘制液压系统图 3。1制定基本方案 (1）制定调速方案 液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题.
方向控制用换向阀或逻辑控制单元来实现。对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。 速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现.相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。 节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。此种调速方式结构简单，由于这种系统必须用闪流阀，故效率低，发热量大，多用于功率不大的场合。
变幅系统液压回路——平衡阀- 中国吊装网 变幅系统液压回路一般由一个或两个油缸、平衡阀、主副溢流阀和三联控制阀组成。在这一整套基本独立完整的液压回路结构中,平衡阀安装在油缸下部,使变幅油缸平稳下降,并防止油缸下沉,因此平衡阀与油缸连接油管一定要采用高压钢管,以防软管破损老化造成用臂突然下跌。当变幅油缸伸出时, 变幅角度增大,跨距减小,起重量增大。变幅油缸缩回时情况相反。 下图所示是加藤NK300型汽车起重机变幅液压系统,由两个后推式双作用油缸、平衡阀、主副溢流阀和三联控制阀的右联阀组成。 平衡阀安装在变幅油缸的支撑油路上,是用以防止变幅下降速度因载荷重力作用大于供油量所决定的速度。该阀的结构作用如下图所示,在阀体内装有补偿滑阀和单向阀。补偿滑阀由弹簧的压力和作用于先导活塞的液控压控制。
在变幅过程中，平衡阀的作用如下： 1.控制阀芯在中位 从P1泵来的液压油通过增压器经方向控制阀回油箱，变幅油缸静止。平衡阀内的补偿滑阀在弹簧的作用下截断由港大腔的油路。 2. 油缸伸出 将方向控制阀芯扳到伸的位置,从P l 泵来的液压油通过增压器经方向控制阀进入平衡阀的A口,推开单向阀通过B口到油缸的大腔推动活塞。油缸杆侧的油液通过控制阀回油箱,油缸伸出口在此情况下补偿阀不工 作,因为作用于先导活塞的液控压与油箱相通。
3. 油缸缩回 将方向控制阀芯扳到缩的位置,从P l 泵来的液压油通过增压器经控制阀进入油缸的杆侧,也经液控管导入P.P.口。控制阀刚转换时,油缸仍是静止的,因为补偿滑阀在弹簧的作用下截断油缸大腔的回油路,从泵来的液压油的压力升高。同时,液控压在D室作用于先导活塞,该活塞推补偿滑阀,克服弹簧的压力补偿滑阀向右移动离开阀座,接通油缸大腔的回油路,油缸缩回。 由于先导活塞的节流孔的阻尼效应,使活塞移动极为平稳,C孔使活塞开始移动时快,以增进阀的灵敏性。由于补偿滑阀的节流嘴e的作用,开口缓慢增大,并适应于操作条件的最佳开度,因而也自动决定回流油液的流量。由于M腔、K腔及节流孔b的阻尼效应,补偿滑阀的移动也极为平稳。 在正常情况下,变幅油缸缩回时液控压在(2.2±0.3)MPa应发生作用。 在正常情况下,发动机停止操纵方向控制阀时,变幅油缸应该不动。如果移动,说明补偿滑阀座有故障,应更换此阀。 补偿滑阀和先导活塞都有很小的节流孔,分解和组装时要避免灰尘。更换和重装平衡阀后,操作前要排放内部空气。忽略此项会导致平衡阀作用不良和振动。
液压传动系统的故障分析与排故 摘要：本文主要介绍液压传动系统的常见故障，并对其常见故障进行分析，从而得出有效的解决方法。 关键词：液压系统；故障分析；排除故障。 Hydraulic system failure analysis and troubleshooting Abstrast:This paper mainly intrduces the common fault of the Hydraulic System,and analyses its commen fault,so it reaches effective solution methed. Keywords: Hydraulic System;fault analysis;Troubleshooting 1.前言 液压传动是以液压油为工作介质进行能量转换和动力传递的，它具有传送能量大、布局容易、结构紧凑、换向方便、转动平稳均匀、容易完成复杂动作等优点，因而广泛应用于工程机械领域。但是，液压传动的故障往往不容易从外部表面现象和声响特征中准确地判断出故障发生的部位和原因，而准确迅速地查出故障发生的部位和原因，并及时排除。压系统产生故障的实质就是系统工作参数的异常变化,因此当液压系统发生故障时必然是系统中某个元件或某些元件有故障,也就是说某个参数已偏离了规定值。需维修人员马上处理。 机械设备的技术维护是指为了保持设备的正常技术状态，最大可能地延长其使用寿命所采取的各项技术措施、包括机器日常保养（预防故障）和及时的修理（排除故障）。良好的技术维护对于保证设备正常运转、减少停工损失和维修费用、降低产品成本、提高生产效率等方面都具有十分重要的意义。在工程机械的使用中管理和维修中是十分重要的。 2.液压传动系统故障概述
液压传动系统课程 设计
液压传动控制系统课程设计 指 导 书 刘辉等编 江西理工大学应用科学学院
液压传动控制系统课程设计步骤 一、设计依据及参数的提出 1.根据生产或加工对象工作要求选择液压传动机构的结构形式和 规格； 2.分析机床或设备的工作循环和执行机构的工作范围； 3.对生产设备各种部件（电气、机械、液压）的工作顺序、转换 方式和互锁 要求等要详细说明或了解； 4.一些具体特殊要求的动作（如高速、高压、精度等）对液压传 动执行机构的 特殊要求； 5.液压执行机构的运动速度、载荷及变化范围（调节范围）； 6.对工作的可靠性、平稳性以及转换精度的要求； 7.其它要求（如检测、维修）。 二、负载分析 2.1负载特性 液压执行机构在运动或加工的过程中所承受的负载有工作阻力、摩擦力、惯性力、重力，密封阻力和背压力。可是从负载角度归纳为三种负载，即阻力负载、负值负载、惯性负载。 1.阻力负载（或正值负载）——负载方向与进给方向相反，即机 床切削力（如：铣、钻、镗等），摩擦力，背压力。
切削力+重力+惯性力 切削力+惯性力+摩擦力 图 2-1 切削力分析图 2.负值负载（或超越负载）——负载方向与执行机构运动方向相同 （如：顺铣、重力下降，制动减速等）。 3.惯性负载——机构运动转换过程中由惯性所形成的负载（如前冲 和后冲，系统的爬行）。 2.2 执行机构负载分析 1.液压缸机械负载计算 （1）液压缸机械负载计算 在设计选取功率匹配时，一般主要考虑工进阶段的驱动功率，即负载F 为： ()f t g m F F F F η=++（2-1） Ff —摩擦力 Ft —负载 Fg —惯性力 m η一般取0.9～0.95
第四章典型液压传动系统实例分析 第一节液压系统的型式及其评价 一、液压系统的型式 通常可以把液压系统分成以下几种不同的型式。 1．按油液循环方式的不同分 按油液循环方式的不同，可将液压系统分为开式系统和闭式系统。 （1）开式系统 如图4.1所示，开式系统是指液压泵1从油 箱5吸油，通过换向阀2给液压缸3（或液压马 达）供油以驱动工作机构，液压缸3（或液压马 达）的回油再经换向阀回油箱。在泵出口处装溢 流阀4。这种系统结构较为简单。由于系统工作 完的油液回油箱，因此可以发挥油箱的散热、沉 淀杂质的作用。但因油液常与空气接触，使空气 易于渗入系统，导致工作机构运动的不平稳及其 它不良后果。为了保证工作机构运动的平稳性， 在系统的回油路上可设置背压阀，这将引起附加 的能量损失，使油温升高。 在开式系统中，采用的液压泵为定量泵或单 向变量泵，考虑到泵的自吸能力和避免产生吸空 现象，对自吸能力差的液压泵，通常将其工作转 速限制在额定转速的75％以内，或增设一个辅助 泵进行灌注。工作机构的换向则借助于换向阀。 换向阀换向时，除了产生液压冲击外，运动部件 的惯性能将转变为热能，而使液压油的温度升高。 图4.1 开式系统 但由于开式系统结构简单，因此仍为大多数工程 机械所采用。 （2）闭式系统 如图4.2所示。在闭式系统中，液压泵的进油管直接与执行元件的回油管相联，工作液体在系统的管路中进行封闭循环。闭式直系统结构较为紧凑，和空气接触机会较少，空气不易渗入系统，故传动的平稳性好。工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了在开式系统换向过程中所出现的液压冲击和能量损失。但闭式系统较开式系统复杂，由于闭式系统工作完的油液不回油箱，油液的散热和过滤的条件较开式系统差。为了补偿系统中的泄漏，通常需要一个小容量的补油泵进行补油和散热，因此这种系统实际上是一个半
哈尔滨铁道职业技术学院毕业论文 毕业题目：液压传动论文 学生：傅立金 指导教师：卜昭海 专业：工程机械 班级：08机械一班 年月
目录 摘要 (3) 一．绪论 (3) 二．液压传动技术的应用简单介绍（行走驱动） (5) 三．液压传动的特点和基本原理 (6) 四．液压传动的常见故障及排除方法 (8) 五．液压传动的广阔前景 (10) 六.总结 (11)
液压传动论文 摘要 液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。 一．绪论 ----社会需求永远是推动技术发展的动力，降低能耗，提高效率，适应环保需求，机电一体化，高可靠性等是液压气动技术继续努力的永恒目标，也是液压气动产品参与市场竞争是否取胜的关键。 ----由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。综合国内外专家的意见，其主要的发展趋势将集中在以下几个方面： 1．减少能耗,充分利用能量 ----液压技术在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题： ①减少元件和系统的内部压力损失，以减少功率损失。主要表现在改进元件内部流道的压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。 ②减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。 ③采用静压技术，新型密封材料，减少磨擦损失。 ④发展小型化、轻量化、复合化、广泛发展3通径、4通径电磁阀以及低功率电磁阀。 ⑤改善液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。 ⑥为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 2．主动维护 ----液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 ----要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有
平衡阀使用简要 我司强烈建议平衡阀在装入系统之前按系统需要设定好压力，且最好由我司在产品出厂前根据客户要求设定压力。一方面装入系统的平衡阀难以精确设定压力，给操作带来困难；另一方面装入系统的平衡阀①口常会伴有负载存在，过大的负载压力会给调压人员的操作带来困难，甚至会造成调压零件的损坏。平衡阀调压方法：内六角一端正对视线，顺时针旋转为右旋，右旋调压杆降低负载设定压力；逆时针旋转为左旋，左旋调压杆增加负载设定压力。 1 出厂前平衡阀压力设定标准（以LCBEA-LHN 平衡阀为例）： 平衡阀出厂时设定压力为①口负载开启压力（以负载开启压力为210bar 为例）。 1.1 安装测试油路，以标准扭矩将平衡阀装入系统，初始设定将调压杆右旋到底，使设定压力达到最小值，负载低压通油测试； 1.2 无负载情况下，左旋调压杆至433圈，锁紧调压螺母，然后缓慢增加负载，此时设定压力应为210bar （如果设定压力有偏差，应在无负载情况下以相同操作微调至标准设定压力）； 1.3 注意事项： 1.3.1 组装工作台测试所需液压系统回路时要确保安全后再装阀测试； 1.3.2 调压前必须松开调压锁紧螺母，旋转调节杆设定压力必须在无负载情况下进行； 1.3.3 调压杆右旋为减压，左旋为增压； 1.3.4 高压调试之前最好低压通油一次； 1.3.5 锁紧调压螺母后请勿再转动调压杆； 1.3.6 调压设定参照平衡阀压力设定附表（见附表），如有偏差以实际设定为准； 1.3.7 平衡阀安装扭矩必须符合标准规范（详见技术资料）； 1.3.8 平衡阀的最大设定压力应为最大负载感应压力的1.3倍。设定压力不能过高，否则会增加液控口的背压，产生节流使油缸下降缓慢。 2 强行装入系统调定压力 如若在特别情况下，不得不在装入系统后再次设定，以下为建议方法： 2.1 强行装入系统调压 2.1.1 必须遵守系统操作的相关要求，确保整个设备系统在控制之内，不会因设备运动造成任何的毁坏或伤害； 2.1.2 应特别注意因压力重新设定后引起的设备运动位置的变化；特别注意增加设定 压力的旋转方向为左旋； 2.1.3 系统中如若没有压力显示设备，请于方便处安装以便调试和观测记录；
学号： 课程设计任务书 2013～2014 学年第二学期 学生姓名：专业班级： 指导教师：工作部门： 一、课程设计题目： 二、课程设计内容 液压传动课程设计一般包括以下内容： (1) 明确设计要求进行工况分析； (2) 确定液压系统主要参数； (3) 拟定液压系统原理图； (4) 计算和选择液压件； (5) 验算液压系统性能； (6) 结构设计及绘制零部件工作图； (7) 编制技术文件。 学生应完成的工作量： (1) 液压系统原理图1张； (2) 部件工作图和零件工作图若干张； (3) 设计计算说明书1份。 三、进度安排
四、基本要求 (1) 液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。 (2) 液压传动课程设计应在教师指导下独立完成。教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查，学生必须发挥主观能动性，积极思考问题，而不应被动地依赖教师查资料、
给数据、定方案。 (3) 设计中要正确处理参考已有资料与创新的关系。任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。另外任何新的设计任务又总有其特定的设计要求和具体工作条件，因而不能盲目地抄袭资料，必须具体分析，创造性地设计。 (4) 学生应按设计进程要求保质保量的完成设计任务。 液压传动课程设计原始资料 一、课程设计内容（含技术指标） 设计中等复杂程度的机床液压传动系统，确定液压传动方案，选择有关液压元件，设计液压缸的结构，编写技术文件并绘制有关图纸。 1、设计一台卧式单面多轴钻孔组合机床液压动力滑台的液压系统。已知参数：切削负载FL＝30500N，机床工作部件总质量m＝1000kg，快进、快退速度均为5.5m/min，工进速度在20～100mm/min范围内可无级调节。滑台最大行程400mm，其中工进行程150mm，往复运动加、减速时间≤0.2s，滑台采用平导轨，其摩擦系数fs＝0.2，动摩擦系数fd＝0.1。滑台要求完成“快进－工进－快退－停止”的工作循环。 2、设计一台卧式单面多轴钻孔组合机床的液压系统，要求液压系统完成“快进—工进—快退—停止”的工作循环。已知：轴向切削力为32000N，移动部件总重量为10810N，工作台快进行程为150mm，工进行程为100mm，快进、快退速度为7m/min，工进速度为60mm/min，加、减速时间为0.2s，导轨为平导轨，静摩擦系数为0.2，动摩擦系数为0.1。 3、设计一台专用卧式钻床的液压系统，要求液压系统完成“快进—工进—快退—停止”的工作循环。已知：最大轴向钻削力为14000N，动力滑台自重为15000N，工作台快进行程为100mm，工进行程为50mm，快进、快退速度为 5.5m/min，工进速度为51—990mm/min，加、减速时间为0.1s，动力滑台为平导轨，静摩擦系数为0.2，动摩擦系数为0.1。 4、设计一台专用卧式铣床的液压系统，要求液压系统完成“快进—工进—快退—停止”的工作循环。已知：铣头驱动电动机功率为8.5kw，铣刀直径为70mm，转速为350r/min，
液压传动系统的设计与计算 [原创2006-04-09 12:49:44 ] 发表者: yzc741229 液压传动系统设计与计算 液压系统设计的步骤大致如下： 1.明确设计要求，进行工况分析。 2.初定液压系统的主要参数。 3.拟定液压系统原理图。 4.计算和选择液压元件。 5.估算液压系统性能。 6.绘制工作图和编写技术文件。 根据液压系统的具体内容，上述设计步骤可能会有所不同，下面对各步骤的具体内容进行介绍。 第一节明确设计要求进行工况分析 在设计液压系统时，首先应明确以下问题，并将其作为设计依据。 1.主机的用途、工艺过程、总体布局以及对液压传动装置的位置和空间尺寸的要求。 2.主机对液压系统的性能要求，如自动化程度、调速范围、运动平稳性、换向定位精度以及对系统的效率、温升等的要求。 3.液压系统的工作环境，如温度、湿度、振动冲击以及是否有腐蚀性和易燃物质存在等情况。 图9-1位移循环图 在上述工作的基础上，应对主机进行工况分析，工况分析包括运动分析和动力分析，对复杂的系统还需编制负载和动作循环图，由此了解液压缸或液压马达的负载和速度随时间变化的规律，以下对工况分析的内容作具体介绍。 一、运动分析
主机的执行元件按工艺要求的运动情况，可以用位移循环图(L—t)，速度循环图(v—t)，或速度与位移循环图表示，由此对运动规律进行分析。 1.位移循环图L—t 图9-1为液压机的液压缸位移循环图，纵坐标L表示活塞位移，横坐标t表示从活塞启动到返回原位的时间，曲线斜率表示活塞移动速度。该图清楚地表明液压机的工作循环分别由快速下行、减速下行、压制、保压、泄压慢回和快速回程六个阶段组成。 2.速度循环图v—t(或v—L) 工程中液压缸的运动特点可归纳为三种类型。图9-2为三种类型液压缸的v—t图，第一种如图9-2中实线所示，液压缸开始作匀加速运动，然后匀速运动， 图9-2 速度循环图 最后匀减速运动到终点；第二种，液压缸在总行程的前一半作匀加速运动，在另一半作匀减速运动，且加速度的数值相等；第三种，液压缸在总行程的一大半以上以较小的加速度作匀加速运动，然后匀减速至行程终点。v—t图的三条速度曲线，不仅清楚地表明了三种类型液压缸的运动规律，也间接地表明了三种工况的动力特性。 二、动力分析 动力分析，是研究机器在工作过程中，其执行机构的受力情况，对液压系统而言，就是研究液压缸或液压马达的负载情况。 1.液压缸的负载及负载循环图 (1)液压缸的负载力计算。工作机构作直线往复运动时，液压缸必须克服的负载由六部分组成： F=F c+F f+F i+F G+F m+F b (9-1) 式中：F c为切削阻力；F f为摩擦阻力；F i为惯性阻力；F G为重力；F m为密封阻力；F b为排油阻力。 图9-3导轨形式 ①切削阻力F c：为液压缸运动方向的工作阻力，对于机床来说就是沿工作部件运动方向的切削力，此作用力的方向如果与执行元件运动方向相反为正值，两者同向为负值。该作用力可能是恒定的，也可能是变化的，其值要根据具体情况计算或由实验测定。 ②摩擦阻力F f：
毕业设计(论文)开题报告 （适用于工科类、理科类专业） 课题名称 板料折弯机液压系统设计 副 标 题 学院（系） 职业技术教育学院 专 业 机械设计制造及其自动化(职教师资） 学生姓名 覃玉培 学 号 077059
2011 年 3 月 4 日 一、毕业设计（论文）课题背景（含文献综述） 液压传动是用液体作为工作介质，利用液体的压力能来实现运动和力的传递的一种的传动方式。液压传动能传递能量和对系统进行控制。液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。 1795年英国约瑟夫·布拉曼(Joseph Braman,1749-1814)，在伦敦用水作为工作介质,以水压机的形式将其应用于工业上，诞生了世界上第一台水压机。1905年将工作介质水改为油，即当代液压传动系统的雏形。 第一次世界大战(1914-1918)后液压传动广泛应用，特别是1920年以后，发展更为迅速。液压元件大约在19世纪末20世纪初的20年间才开始进入正规的工业生产阶段。1925年维克斯(F.Vikers)发明了压力平衡式叶片泵，为近代液压元件工业或液压传动的逐步建立奠定了基础。20世纪初康斯坦丁·尼斯克(G·Constantimsco)对能量波动传递所进行的理论及实际研究；1910年对液力传动(液力联轴节、液力变矩器等)方面的贡献，使这两方面领域得到了发展。第二次世界大战(1941-1945)期间，在美国机床中有30%应用了液压传动。应该指出，日本液压传动的发展较欧美等国家晚了近二十多年。但是在1955年前后，日本迅速发展液压传动，1956年成立了“液压工业会”。近二三十年间，日本液压传动发展之快，已居世界领先地位。 虽然液压传动相对于机械传动是一门新技术，但是经过多年的改进发展，随着液压油液压元件的改进升级，使液压系统变得更简单、更方便、更加安全可靠，成本也更加低廉。液压传动的应用领域已经非常广泛：一般工业用的塑料加工机械、压力机械；行走机械中的工程机械、建筑机械、农业机械，汽车、钢铁工业用的冶金机械，提升装置、轧辊调整装置；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构；发电厂涡轮机调速装置、核发电厂；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。 折弯机分为手动折弯机、液压折弯机和数控折弯机。液压折弯机包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过皮带与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。利用电能转换成液压能，通过液压油推动液压杆，使杆端的压模压向工件，工件发生塑性变形得到所需形状。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工，操作上也十分简便。 液压技术在实现高压、高速、大功率、高效率、低噪声以及液压元件和系统的经久耐用、高度集成化等方面取得了重大的进展；在完善比例控制、伺服控制、数字控制等技术上也有许多成就。将液压传动应用于板料折弯机中，将优化机器性能，改善能源利用方式，减少成本，降低噪声，控制方便，安全可靠，操作简单。将液压传动应用到板料折弯机中，对减少能耗、提高工作效率和安全性，改善工作环境都有重大意义。
测控技术基础之液压传动与控制 课程设计说明书 设计题目：液压传动与控制系统设计 半自动液压专用铣床液压系统设计 姓名：王冉 专业：机械设计制造及其自动化 班级： 1班 学号： 2010105126 指导教师：谭宗柒 2013年 6 月 6 日至 2013年 6 月27 日
半自动液压专用铣床液压系统设计 1．设计要求 设计一台用成型铣刀在加工件上加工出成型面的液压专用铣床，工作循环：手工上料——自动夹紧——工作台快进——铣削进给——工作台快退——夹具松开——手工卸料。 2．设计参数 工作台液压缸负载力（KN ）：F L =2.8 夹紧液压缸负载力（KN ）：F c =4.8 工作台液压缸移动件重力（KN ）：G=2.8 夹紧液压缸负移动件重力（N ）：G c =35 工作台快进、快退速度（m/min ）：V 1=V 3=4.5 夹紧液压缸行程（mm ）：L c=10 工作台工进速度（mm/min ）：V 2=45 夹紧液压缸运动时间（S ）：t c=1 工作台液压缸快进行程（mm ）：L 1=350 导轨面静摩擦系数：μs =0.2 工作台液压缸工进行程（mm ）：L 2=85 导轨面动摩擦系数：μd =0.1 工作台启动时间（S ）：?t =0.5 液压传动与控制系统设计一般包括以下内容： 1、液压传动与控制系统设计基本内容： (1) 明确设计要求进行工况分析； (2) 确定液压系统主要参数； (3) 拟定液压系统原理图； (4) 计算和选择液压件； (5) 验算液压系统性能； (6) 编制技术文件。 学生应完成的工作量：（打印稿和电子版各1份） (1) 液压系统原理图1张； (2) 设计计算说明书1份。（字数：2500~3000。） 设计内容 1.负载与运动分析 1.1工作负载 1)夹紧缸 工作负载：N G F F d C C l 5.48031.0354800=?+=+=μ 由于夹紧缸的工作对于系统的整体操作的影响不是很高，所以在系统的设计计算中把夹紧缸的工作过程简化为全程的匀速直线运动，所以不考虑夹紧缸的惯性负载等一些其他的因素。 2)工作台液压缸 工作负载极为切削阻力F L =2.8KN 。

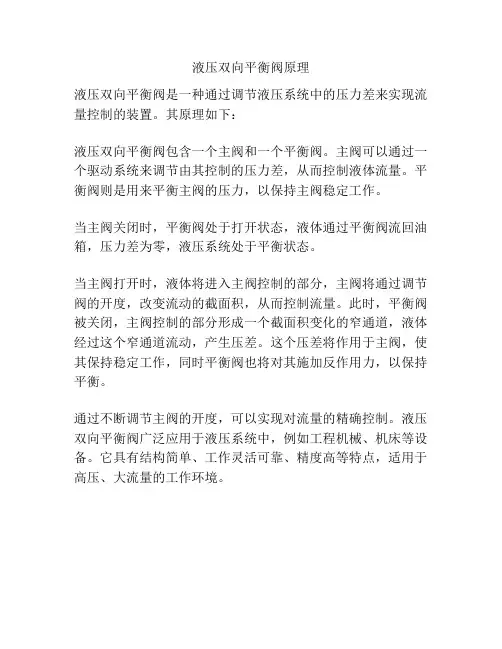

液压系统中平衡阀与液压锁的选用 摘要：平衡阀与液压锁在一定的条件下都可以参与到液压系统中，而且也可以保证不会因为工作仪器的重叠而导致工作效率大幅度的下滑，但是在一定条件下两者是不可以一起应用的。本文主要是从理论上讲述了液压系统中平衡阀与液压锁之间的工作原理及结构差异，并且从实际应用的角度出发，解决液压系统中平衡阀与液压锁之间正确的选用方法。 关键词：液压系统；平衡阀；液压锁；选用 平衡阀主要是调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡阀门，液压锁，顾名思义，就是一把“锁”，就是把回路锁住，不让回路油液有流动。液压系统中的平衡阀与液压锁都可以作为闭锁的元件进行使用，从而保证在胶管或是管道受到损害时，防止载荷发生突然下落，同时也可以防止因为方向控制阀的阀芯卸油引起的载荷缓慢的下落的问题。因为液压锁比平衡阀的价格便宜，相关的设计人员在液压系统中常常采用液压锁来取代平衡阀，但是在一些特定速度的载荷情况之下，它们两个是不能相互进行取代的，它们在结构上还是具有差异的。 1.平衡阀工作的原理及其内在的结构 液压系统中的平衡阀又被人们称为下降减速阀阀或负载保持阀，对于负载，平衡阀可以精密的控制器下载的速度，平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。平衡阀的自身功能一共有三种，第一种功能是通过低液阻单方向的提升器功能。当换向阀在左侧工作时，液压轴是以特别低的压降单方向的通过，液压轴在通过液压缸的无杆腔时提升负载能力，然后将其回路封锁，将负载的位置保持不变。第二种功能是通过调节液控达到节流的目的。如果想很好的控制负载的话，那就需要通过在执行器的入口处应设立液阻节流，但是只有应用能够随着负载的变化而改变的液阻才能够将流量也可以在一定情况下随着负载相继变化。平衡阀再启动时可以将连续调节做到最精准化，使负载的运行速度不会因负载的大小与方向而受到影响。当换向阀工作在右侧时，液压轴是需要应用换向阀作为载体才可进入到液压缸的杆腔当中，并且液压轴可以控制压力来达到开启控制节流阀，如果负载的下降速度过于快的话，就会导致液压缸的上层所需的流量值要远远的大于进入杆腔的电流量，所以需要通过调节进入到杆腔的流量来达到下降负载速度的目的，使负载的速度平缓的下降。控制比是控制压力时所占用的面积与负载压力占用的面积之比，这是为了让液控的节流通道工作时所承受的负载的压力与控制的压力之比，通常的情况下是1.5-10等等。假设无控制的压力与无背压刚开始流动所受的压力值为P S时，平衡阀的液控节流工作的条件是P A+P B×K C＞P S，在本公式当中，K C是控制比，P B是控制的压力，P A负载口的压力。 2.液压锁工作的原理极其内在的结构 当没有液压油通过的时候，左右两面的单向阀是分别锁紧两个回路的，为了防止负载的下落，液压锁是开关型的阀门，普遍只是有开关两种的位置装置，且停留在两个极限的位置，做不到精细的控制，倘若在设计过程时不考虑使用的情况及其泵流量的因素，对液压锁随意的使用会极容易导致出现速度及其不稳定的现象，当油缸的无杆腔进行回油的时候，因为油缸内部的活塞存有作用面积的差额，在活塞下降的时候，有杆腔的压力也会随之迅速的降低，从而导致了油缸的无杆腔的侧单向阀门压力的控制也会迅速地下降甚至发生关闭现象，导致活塞的运动停止，在继续供油后，有杆腔压力会再次上升到单向阀门开启的压力，活塞又会再一次的运动，这样如此的进行反复，油缸的无杆腔单向阀门就会时开时关，这样会使液压系统产生抖动的想象，并且产生一些冲击的振动及噪声。且液压锁压力的大小不仅仅是与油
