变幅系统液压回路 液压系统平衡阀的作用

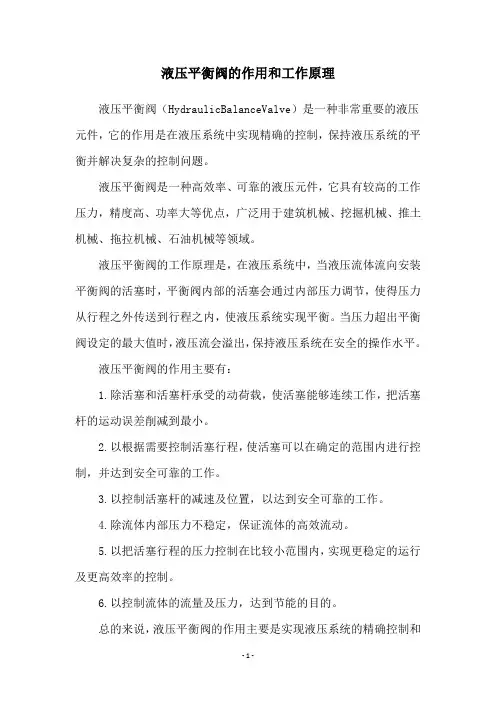

液压平衡阀的作用和工作原理
液压平衡阀（HydraulicBalanceValve）是一种非常重要的液压元件，它的作用是在液压系统中实现精确的控制，保持液压系统的平衡并解决复杂的控制问题。

液压平衡阀是一种高效率、可靠的液压元件，它具有较高的工作压力，精度高、功率大等优点，广泛用于建筑机械、挖掘机械、推土机械、拖拉机械、石油机械等领域。

液压平衡阀的工作原理是，在液压系统中，当液压流体流向安装平衡阀的活塞时，平衡阀内部的活塞会通过内部压力调节，使得压力从行程之外传送到行程之内，使液压系统实现平衡。

当压力超出平衡阀设定的最大值时，液压流会溢出，保持液压系统在安全的操作水平。

液压平衡阀的作用主要有：
1.除活塞和活塞杆承受的动荷载，使活塞能够连续工作，把活塞杆的运动误差削减到最小。

2.以根据需要控制活塞行程，使活塞可以在确定的范围内进行控制，并达到安全可靠的工作。

3.以控制活塞杆的减速及位置，以达到安全可靠的工作。

4.除流体内部压力不稳定，保证流体的高效流动。

5.以把活塞行程的压力控制在比较小范围内，实现更稳定的运行及更高效率的控制。

6.以控制流体的流量及压力，达到节能的目的。

总的来说，液压平衡阀的作用主要是实现液压系统的精确控制和
稳定运行，为液压活动机构的安全高效运行提供保证。

此外，液压平衡阀可以把活塞行程的压力控制在比较小范围内，实现更稳定的运行及更高效率的控制，节省液压活动机构的能耗。

作为一种重要的液压元件，液压平衡阀的质量是非常重要的，因此，在使用液压平衡阀时，要选择正规的、质量可靠的产品，以确保液压系统的安全、稳定、高效运行。

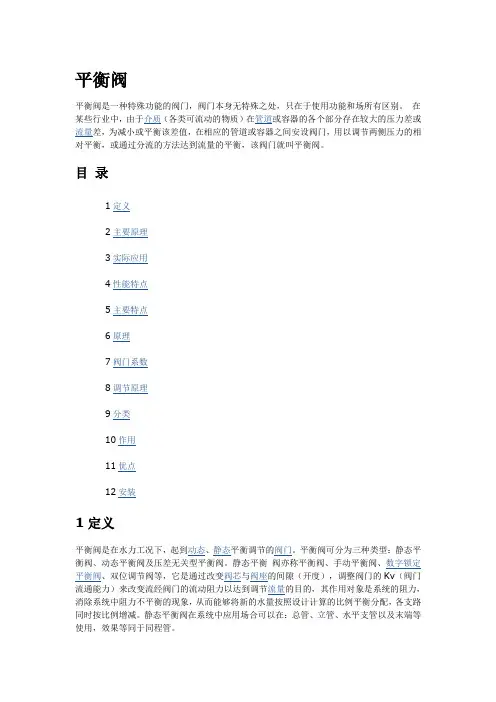

平衡阀平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。

在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。

目录动态平衡阀分为动态流量平衡阀，动态压差平衡阀。

动态流量平衡阀亦平衡阀称：限流阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压力，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

通常动态流量平衡阀应用于定流量系统或应用于一次侧定频的主机出口处。

动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。

自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

动态压差平衡阀通常与静态平衡阀配套使用，由于动态压差平衡阀不可直接测得管路中流量，需静态平衡阀配合才能精确调试。

2主要原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，平衡阀(15张)采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。

平衡阀的工作原理平衡阀是一种常用的控制阀，用于调节流体的压力和流量。

它能够自动调节阀门的开度，以保持系统中的压力稳定。

平衡阀在工业生产中具有广泛的应用，特别是在液压系统中常见。

工作原理：平衡阀的工作原理基于流体力学和压力平衡的原理。

它由阀体、阀芯、弹簧和调节装置等组成。

当流体通过平衡阀时，流体的压力作用在阀芯上。

阀芯上的压力将与弹簧上的压力相平衡，从而使阀芯保持在一个稳定的位置。

当系统中的压力发生变化时，阀芯会自动调节阀门的开度，以保持系统中的压力稳定。

平衡阀的调节装置通常由手动调节装置和自动调节装置组成。

手动调节装置允许操作人员手动调节阀门的开度，以满足系统的需求。

自动调节装置通常由传感器和控制器组成，可以根据系统压力的变化自动调节阀门的开度。

应用领域：平衡阀广泛应用于各种工业领域，特别是在液压系统中。

以下是一些平衡阀的应用场景：1. 液压系统中的平衡阀用于控制液压系统的压力和流量，以确保系统的稳定性和安全性。

2. 石油和天然气工业中的平衡阀用于控制流体的压力和流量，以保护设备和管道免受过高或过低的压力影响。

3. 化工工业中的平衡阀用于控制化学品的流动，以确保生产过程的安全和稳定。

4. 制药工业中的平衡阀用于控制药品的流动，以确保药品的质量和安全性。

总结：平衡阀是一种控制阀，通过自动调节阀门的开度来保持系统中的压力稳定。

它的工作原理基于流体力学和压力平衡的原理。

平衡阀在液压系统和其他工业领域中具有广泛的应用。

通过使用平衡阀，可以确保系统的稳定性和安全性，提高生产效率和产品质量。

平衡阀的工作原理平衡阀是一种数控阀，通过调节阀体内的调节阀芯位置，以控制其自动平衡流量的阀门。

平衡阀主要应用于供水、暖通空调等系统中，通过控制水流量的大小来实现系统的自动平衡和节能。

调节阀芯的位置：平衡阀的调节阀芯是位于阀体内部的一个设备，主要起到限制水流量的作用。

调节阀芯的位置由内部传感器感知到的压力信号控制，并与外部控制系统相连。

当阀门初始关闭时，调节阀芯的位置处于关闭状态，此时水流受到调节阀芯的阻碍而无法通过。

当感知到系统内部的压力上升时，外部控制系统会通过传感器实时监测到，并向调节阀芯发出信号，使其逐渐打开，从而允许更多的水流通过。

反之，当系统内部的压力下降时，外部控制系统会向调节阀芯发出相应的信号，使其逐渐关闭，减少水流量。

通过不断调整调节阀芯的位置，可以实现对水流量的精确控制和自动平衡。

阀腔内部的调节元件：除了调节阀芯的位置，阀腔内部还配有一些调节元件，包括弹簧、调节板等，用于帮助平衡阀实现精确的调节和自动平衡。

当阀门关闭时，弹簧的力会压住调节板，阻止水流通过。

而当外部控制系统发出打开阀门的信号时，调节阀芯会受到水流的推动，逐渐打开，此时弹簧的力逐渐减弱，允许更多的水流通过。

同时，调节板也会受到水流的冲击力，使其上下运动，从而改变水流通过的通道大小，从而精确控制水流的大小和流速。

综上所述，平衡阀的工作原理是通过调节阀芯的位置和阀腔内部的调节元件，实现对水流量的精确控制和自动平衡。

通过外部控制系统感知到的压力信号，不断调整调节阀芯的位置，从而控制水流量的大小。

同时，通过弹簧和调节板等调节元件的作用，帮助平衡阀实现精确的调节和自动平衡。

平衡阀在供水、暖通空调等系统中的应用，可以实现对系统的自动平衡和节能，提高设备的使用寿命和效率。

汽车起重机平衡阀工作原理及故障排除摘要：变幅液压系统是起重机中的一个重要部分。

变幅液压系统由于具有体积小、重量轻、易安装、功率密度大、响应快、可控制性强、工作平稳等优点，应用日趋广泛。

变幅液压系统是目前液压起重机中使用较为广泛的一种变幅系统，其变幅动作都是通过发动机把机械能转化为液压油的压力能来驱动液压油缸工作而实现的。

在起重机维护与修理的过程中，正确使用、拆装、安装调试、维护保养、排除故障及修理，对充分发挥其效能，延长它们的使用寿命是非常重要的。

因此，对起重机液压系统的分析及故障诊断尤其重要。

以QY20型汽车起重机变幅机构背压平衡阀为例，分析其工作原理，讨论总结了与平衡阀有关的常见故障的诊断及排除方法，以及其故障诊断实例分析。

关键词：起重机；变幅液压系统；平衡阀；故障诊断；排除方法汽车起重机液压系统中的平衡阀主要是对吊物的下降、落臂与缩臂起到限速作用，防止下放重物时的失控，同时使重物和吊臂保持在空间某一位置，其中平衡阀结构图如图1。

以QY20型汽车起重机变幅机构背压平衡阀为例，分析其工作原理，其原理图如图2，常见故障的诊断及排除方法，以及其故障诊断实例分析。

图1 平衡阀结构图1变幅液压系统平衡阀工作原理（1）当换向阀3处于图示中位时，变幅油缸1下腔的液压油被平衡阀2所封闭，油缸1保持静止。

（2）当换向阀3处于图示油缸1上升位置时，压力油经换向滑阀3和平衡阀2中的单向阀2b进入油缸1的下腔，油缸1上腔的油经换向阀3回油箱，油缸活塞杆伸出，支起吊臂，起臂速度由油门和换向阀的开启度在一定范围内调节。

（3）当换向阀3处于图示油缸1下降位置时，油缸1下腔的回油经平衡阀被平衡阀中的顺序阀2a和单向阀2b所封闭，建立背压。

此时，一部分压力油经换向阀向滑阀3进入变幅油缸1的上腔，同时另一部分压力油经控制油路至平衡阀中2a处。

当压力升值一定值时，2a处阀芯移动，打开回油道，变幅油缸1下腔回油经平衡阀中2a、换向滑阀3回油箱，于是活塞杆回缩吊臂下降。

平衡阀特点与作用原理：平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。

平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、自力式平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等.平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。

平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。

与其它阀门相比，平衡阀主要有以下特点：(1)直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系；(2)有精确的开度指示；(3)有开度锁定装置，非管理人员不能随便改变开度；表连接，可方便地显示阀门前后的压差及流经阀门的流量。

尽管平衡阀具有很多优点，但它在空调水系统的应用还存在不少问题。

如果这些问题解决不好，平衡阀的特点并不能充分显现出来。

平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。

每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。

平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。

如果反接，这套调节系统就不起作用。

而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。

平衡阀是什么？平衡阀的工作原理平衡阀是什么？平衡阀的工作原理平衡阀的简介平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

平衡阀可分为三种类型：静态平衡阀、动态平衡阀及压差无关型平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），调整阀门的Kv （阀门流通能力）来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，消除系统中阻力不平衡的现象，从而能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减。

动态流量平衡阀亦称：限流阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压力，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

平衡阀的工作原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。

同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。

阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。

平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

平衡阀的型号与作用平衡阀是一种特殊功能的阀门，有定量的测量功能和调节功能，系统调试时，调试人员通过与专用智能仪表人机对话，对平衡阀进行调整，即可实现系统的水力平衡。

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门，它的主要作用是调节流体的压力和流量，以保持系统的稳定运行。

平衡阀采用了特殊的结构设计，使其能够自动调节阀门的开度，以达到所需的压力平衡效果。

平衡阀的工作原理可以分为以下几个方面：1. 结构设计：平衡阀通常由阀体、阀芯、弹簧等组成。

阀体是阀门的主体部份，内部有进口和出口通道。

阀芯是阀门的关键部件，通过与阀体的配合，控制流体的通断和流量。

弹簧则用于提供阀芯的开闭力。

2. 压力平衡：平衡阀的工作原理是通过调节阀芯的开度，使进口和出口之间的压力差保持在一个稳定的范围内。

当进口压力增加时，阀芯会自动关闭，减小流体流过的通道面积，从而降低出口压力。

相反，当进口压力减小时，阀芯会自动打开，增大通道面积，提高出口压力。

通过这种方式，平衡阀能够自动调节流体的压力，保持系统的稳定性。

3. 流量调节：除了压力平衡外，平衡阀还可以通过调节阀芯的开度来控制流体的流量。

当阀芯打开时，流体可以顺畅地通过阀门，流量较大；而当阀芯关闭时，流体通道面积减小，流量相应减小。

通过调节阀芯的开度，可以精确控制流体的流量，满足系统对流量的需求。

4. 自动控制：平衡阀通常采用自动控制方式，即根据系统的压力变化自动调节阀芯的开度。

当系统压力超出设定范围时，阀芯会自动调整，以使压力恢复到设定值。

这种自动控制的特性使平衡阀在管道系统中具有广泛的应用。

5. 使用注意事项：在使用平衡阀时，需要注意以下几点：- 定期检查和维护阀门，确保其正常工作；- 根据系统的需求，选择合适的平衡阀型号和规格；- 阀门的安装位置和方向应符合设计要求；- 阀门的材质应与流体的性质相适应；- 阀门的操作应符合操作规程，避免过大或者过小的开度。

总结：平衡阀是一种常用的控制阀门，其工作原理是通过调节阀芯的开度，实现对流体压力和流量的调节。

平衡阀通过自动控制，能够保持系统的稳定运行，并满足系统对流量和压力的要求。

在使用平衡阀时，需要注意阀门的定期检查和维护，选择合适的型号和规格，以及正确的安装和操作方式。

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀，其主要作用是调节流体的流量和压力，以保持系统的平衡。

平衡阀通常由阀体、阀芯、弹簧、调节螺母等部件组成。

工作原理：平衡阀的工作原理基于流体力学和力学原理。

当管道系统中的流体流动时，流体会对阀芯产生作用力。

平衡阀的阀芯上设置有一个或多个孔，当流体通过这些孔时，流体的速度和压力都会发生变化。

通过调节阀芯上的孔的大小和位置，可以改变流体通过阀芯的速度和压力，从而实现对流量和压力的调节。

平衡阀的工作原理可以分为以下几个步骤：1. 流体进入阀体：当流体进入阀体时，流体会对阀芯产生作用力，使阀芯向开启方向移动。

2. 阀芯调节：阀芯上的孔会根据阀芯的位置和孔的大小来调节流体的流量和压力。

当阀芯向开启方向移动时，孔的面积增大，流体通过阀芯的速度和压力也会增大；当阀芯向关闭方向移动时，孔的面积减小，流体通过阀芯的速度和压力也会减小。

3. 平衡力的产生：平衡阀上通常会设置一个或多个弹簧，这些弹簧的作用是产生一个与流体作用力相抵消的平衡力，使阀芯保持在一个平衡的位置。

当流体作用力增大时，弹簧会被压缩，产生一个向关闭方向的力，使阀芯向关闭方向移动；当流体作用力减小时，弹簧会恢复原状，产生一个向开启方向的力，使阀芯向开启方向移动。

4. 系统平衡：通过不断调节阀芯的位置和孔的大小，平衡阀可以实现对系统中流体流量和压力的精确控制，从而保持系统的平衡。

应用领域：平衡阀广泛应用于各种管道系统中，包括供水系统、暖通系统、空调系统、石油化工系统等。

其主要作用是调节流体的流量和压力，以保持系统的平衡。

平衡阀可以根据具体的需求和工作条件，选择不同的材质和结构形式，以适应不同的工作环境。

总结：平衡阀是一种常用的控制阀，其工作原理基于流体力学和力学原理。

通过调节阀芯上的孔的大小和位置，平衡阀可以实现对流体流量和压力的精确控制，以保持系统的平衡。

平衡阀广泛应用于各种管道系统中，其应用领域包括供水系统、暖通系统、空调系统、石油化工系统等。

平衡阀的工作原理 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
平衡阀的工作原理
一、主控制阀中位，变幅油缸静止状态时：
看图说明：（颜色越红表示压力越高，颜色越蓝表示压力越低）
主控制中位，变幅油缸静止状态时，各油道中的油处于封闭状态，但封闭腔的油压不一定相同，因为油缸大腔需要克服重物的自重。

二、主控制阀处于提升位，变幅油缸处于伸出状态时：
此时平衡阀中的单向阀与主阀芯都处于开启的极限位置，即处于最大开口状态，但高压油只从单向阀的开口处流过，所以此时的压力损失最小。

三、主控制阀处于下降位，变幅油缸处于缩回状态时：
此时平衡阀中的单向阀处于关闭状态，主阀芯都处于某开启平衡位置，即处于非最大开口，K腔压力与弹簧力平衡，所以高压油只从主阀芯的开口处流过，因开口截面较小，所以此时的压力损失较大，但可以控制重物的下降速度。

第一章 绪论1.1液压平衡阀的发展现状随着国民经济以及基础建设的飞速发展，工程机械在公路、铁道、港口码头、矿山建设以及工业与民用建筑中获得了极为广泛的应用。

各行各业对工程机械的需求量越来越大，同时对吨位和质量的要求也越来越高。

例如工程用起重机，国内最大吨位的一般在50吨左右，要想上到50吨或100吨以上，困难重重。

其中一个关键部件，特别是双缸变幅机构中的液压部件——液压平衡阀是最大的困难之一。

因为带载下降的许多液压机械设备，它们必须有一个能控制其带载下降时的平衡与安全装置，例如在工程起重机上就把这个控制液压部件称为液压平衡阀。

而且当所带载荷越大时，其意义就越大、越重要。

实际上我国液压平衡阀对工现有平衡阀不仅在吨位起重机上不能保证性能要求，更不能满足大吨位机械双缸变幅的应用。

实践经验表明液压平衡阀对工程机械工作的平稳性、可靠性和系统效率具有重要的影响。

然而目前国内的现有平衡阀又多属于仿制产品，所以国产平衡阀普遍存在着低频抖动、控制压力偏高、工作稳定性安全性较差、双缸不能同步、结构较复杂等问题。

常见的液压平衡阀有单级式和先导式两种。

单级式平衡阀中的单向阀（用于起升）和主阀（用于下降）的相互位置为并列式，其特点是稳定性好，支撑可靠，但在快速换向或带负载变幅下降时，仍有低频振动（俗称点头号）现象，此外这一类平衡阀控制压力偏高，结构复杂。

典型产品有北京起重机厂生产的 型平衡阀和哈尔滨工程机械厂生产的229HGB 型平衡阀及徐州工程机械厂生产的“徐重阀”等。

而先导式平衡阀则为套装式，其特点是单向阀和主阀实行嵌套，结构紧凑，并且采用了主从结构，使主阀始终跟随先导阀芯，其上的液动力不会对控制活塞上的输入信号产生干扰，同时也使其控制压力得到了有效的降低，从而提高了平衡阀的灵敏度和经济性。

典型产品有日本东京计器生产的BLG 型平衡阀等。

国内平衡阀的独立研究应用较少，大多是六七十年代仿国外产品。

如汽车起重机上已经应用了近二十年的4XD F 型平衡阀是仿美国的产品。

液压起重机中的平衡阀及故障分析液压平衡阀动画原理为了防止油缸、马达等液压执行元件在受重力或特定外力作用时产生滑动，常常在该执行元件上安装一种依靠自身背压限制这种运动的阀，这种阀就是我们所说的平衡阀。

平衡阀是吊车的变幅油缸、伸缩油缸及卷扬马达上必备的重要安全装置。

平衡阀的作用，一是为了能使油缸在受特定方向上外力作用时产生背压并阻止这个方向上的运动；二是为了防止油缸活塞超速下降并有效地控制下降速度。

由此看来，在活塞下降过程中油压受节流阻尼是必要的，这种“刹车”性质的能量损耗是有益的，但是在活塞顶升过程中这个单向阀被异化成顺序阀的强阻尼作用，必然会造成工作油压力的衰减，形成液压油的高温和动力消耗。

为了克服这个不足所以在该阀上又同向地并联了一个单向阀，这样在油缸顶升中液油就可以通过这个单向阀轻松地跨越这个阻尼作用了。

这就是在许多吊车液压图上我们看到其在平衡阀一旁再并联一个单向阀的原因。

从图纸上看这样两个单向阀并联似乎很是没有必要，但是如果真的没有了这个并联的单向阀，吊车的工作是仍然可以进行，但是对于提高吊车效率、增加动作速度以及防止液压油高温是很有必要的。

平衡阀就其结构和工作原理不同又可分为若干种。

目前在吊车上运用最广、经常能见到的平衡阀一般有单向节流式的和单向顺序式的两种。

2两种平衡阀的结构与工作原理分析 2.1单向节流形式的平衡阀单向节流形式的平衡阀是指该阀在形式上是由单向阀和节流阀组成，但它又不同于普通单向节流阀。

普通单向节流阀的三角节流槽贯穿阀芯上的密封环线，切断了密封环线,所以它没有完全关闭油流的结构，而且阀芯的弹簧很软，液流正向流动时可轻松打开单向阀而通过，但在反向来油时，单向阀回到关闭位置，油液只能慢慢通过阀芯上的节流槽，使其在反方向上受节流而降低运动速度。

可见它在正反两个方向上都能不同程度地使油通过；单向节流形式的平衡阀与之是不相同的：首先这个节流阀的节流槽开设位置不同，这里的节流槽并未穿过阀芯的密封环线，所以它有完整的密封环，可以在一定情况下完全地切断流油。

液压平衡阀⼯作原理、作⽤和应⽤
来源：今⽇头条机械液压论坛。

平衡阀结构和⼯作原理
液压平衡阀允许油液从阀⼝2到阀⼝1⾃由流通，我们可以从下图最上⾯的结构图中看出，当阀⼝2油液压⼒⽐阀⼝1压⼒⼤时，绿⾊部分的阀芯在液压⼒的驱动下向阀⼝1移动，单向阀打开，油液可以⾃由从2流⾄阀⼝1.
阀⼝1⾄阀⼝2的液流是被截⽌的，直到先导⼝的压⼒达到⼀定值把蓝⾊的阀芯向左移动，使阀⼝开启，油液才可以从阀⼝1向阀⼝2流动。

先导压⼒不⾜以开启蓝⾊阀芯时，阀⼝关闭。

阀⼝1⾄阀⼝2液流被截⽌。

平衡阀的原理符号如下；
平衡阀的作⽤
负载保持：平衡阀可以阻⽌液压缸不希望出现的下移运动，平衡阀允许操作者以⼀定的速度提升重物并保持在某⼀位置。

负载控制：平衡阀可以防⽌由于执⾏元件负载的能量，⽽引发先于液压泵的动作⽽产⽣的动作，从⽽消除了执⾏元件的⽓⽳现象和负载失控现象。

安全负载：当液压油路中的管路爆裂或严重泄漏时，安装在执⾏元件上的平衡阀可以阻⽌移动载荷的失控发⽣。

平衡阀应⽤和先导⽐的选择原则
平衡阀的溢流设定值⼀般为1.3倍的最⾼⼯作压⼒，但是开启先导阀的要求压⼒取决于先导⽐，先导压⼒可以根据如下公式进⾏计算：
先导压⼒=（溢流压⼒设定值-负载压⼒）/先导⽐
为了优化载荷控制和能量利⽤，可以参照如下⽅法选择先导⽐；
2.5:1 当载荷极不稳定时选⽤，例如长臂吊车。

5:1 应⽤于载荷变化并对机械结构产⽣不稳定的影响时。

10:1 应⽤于载荷相对稳定的的应⽤场合。

液压平衡阀工作原理液压平衡阀是一种用于控制液压系统中流量和压力的重要元件。

它通过调节液体的流量来实现对系统压力的调节，从而保持系统的稳定性和可靠性。

液压平衡阀主要由阀体、阀芯、弹簧、密封件等部分组成，下面我们将详细介绍其工作原理。

1. 原理液压平衡阀的工作原理基于一个简单的物理原理：波动定律。

根据波动定律，当液体在管道中流动时，会产生一系列波动，这些波动会导致管道内部出现高低压区域。

因此，在控制液体流量时，必须考虑这些高低压区域对系统稳定性的影响。

2. 结构液压平衡阀通常由阀体、阀芯、弹簧和密封件等部分组成。

其中，阀体是一个中空的金属筒形结构，内壁上有一些固定孔洞；阀芯是一个圆柱形结构，在其表面上有一些可开关的小孔；弹簧则用于支撑和调节阀芯的位置；密封件则用于防止液体泄漏。

3. 工作过程当液体从系统中流入液压平衡阀时，它会进入阀芯内部。

阀芯上的小孔会根据系统需求开启或关闭，从而控制液体的流量。

在这个过程中，弹簧会调节阀芯的位置，以确保其能够及时响应系统变化。

当液体通过阀芯进入阀体内部时，它会经过一系列孔洞和管道。

这些孔洞和管道是按照一定规律排列的，以确保液体在流动过程中能够形成稳定的波动。

这些波动会产生高低压区域，从而影响到整个系统的稳定性。

为了解决这个问题，液压平衡阀采用了一种特殊的结构设计：在阀芯和弹簧之间设置了一个可调节的空气腔。

当系统中出现高压区域时，空气腔会被压缩，从而使弹簧适当放松，并调整阀芯位置以减少流量。

反之，当系统中出现低压区域时，空气腔会膨胀，使弹簧适当收紧，并调整阀芯位置以增加流量。

通过这种方式，液压平衡阀能够保持系统的稳定性和可靠性。

4. 应用液压平衡阀广泛应用于各种液压系统中，如工程机械、农业机械、船舶、飞机等领域。

它们通常用于控制液体流量和压力，以确保系统的正常运行和安全性。

总之，液压平衡阀是一种重要的液压元件，它通过调节液体的流量来实现对系统压力的调节，并保持系统稳定性和可靠性。

液压平衡阀工作原理
液压平衡阀是一种利用液压能量的调节，以调节液压系统压力差以实现液压系统平衡的一种装置。

液压平衡阀的工作原理是：当液压系统输出端的压力超过设定值，则液压平衡阀就会按照系统的要求，把部分流量调节回输入端，从而压力保持在一定的范围内，达到系统的平衡。

液压平衡阀一般由阀体、阀瓣、调节器组成，调节器接管液压系统的输出压力，而阀体内设有一个阀瓣，其作用是通过改变阀瓣的开启面积来控制流量的大小，因此它也可以用来调节液压系统的压力差。

当调节器接收到的液压信号大于设定值时，调节器就会发出一个信号给阀瓣，阀瓣会根据收到的信号，开启阀瓣，把部分流量调节回输入端，从而压力保持在一定的范围内，达到系统的平衡。

液压平衡阀的优点在于可以非常精确地控制流量，从而实现精确的压力控制，而且它的工作原理非常简单，可靠性也很高。

- 1 -。

平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门，它能够自动调节流体的流量和压力，以保持系统的平衡。

平衡阀通过调节阀门的开度来控制流体的流量，从而达到控制系统压力的目的。

平衡阀的工作原理主要包括以下几个方面：1. 压力平衡原理：平衡阀内部设计有一个平衡腔室，该腔室与阀门的进口和出口相连。

当流体通过阀门进入平衡腔室时，流体的压力会作用在阀门上，并通过作用在阀门上的力来调节阀门的开度。

平衡阀内部的弹簧或活塞会根据流体的压力变化来调整阀门的开度，以保持系统的平衡。

2. 流体动力学原理：平衡阀内部的流体通过阀门的流道进出，流体在流道内会产生一定的速度和压力变化。

平衡阀通过改变阀门的开度来调节流体的速度和压力，从而达到控制系统的目的。

当流体速度较大时，阀门会自动调整开度，减小流体的速度和压力；当流体速度较小时，阀门会自动调整开度，增加流体的速度和压力，以保持系统的平衡。

3. 调节装置原理：平衡阀通常配备有调节装置，用于调节阀门的开度。

调节装置可以是手动操作的，也可以是自动控制的。

手动操作的调节装置通常是一个手轮或手柄，通过手动旋转或推动来改变阀门的开度。

自动控制的调节装置通常是一个电动执行器或气动执行器，通过接收外部信号来控制阀门的开度，实现自动调节。

4. 反馈控制原理：平衡阀通常配备有反馈控制装置，用于监测流体的压力和流量，并将这些信息反馈给调节装置。

调节装置根据反馈的信息来调整阀门的开度，以保持系统的平衡。

反馈控制装置可以是压力传感器、流量计等，通过测量流体的压力和流量来实现反馈控制。

总结起来，平衡阀的工作原理是通过压力平衡原理、流体动力学原理、调节装置原理和反馈控制原理来实现对流体流量和压力的自动调节。

平衡阀的设计和选型应根据具体的管道系统要求和工艺参数来确定，以确保系统的稳定运行和安全性能。

变幅系统液压回路一一平衡阀-中国吊装网变幅系统液压回路一般由一个或两个油缸、平衡阀、主副溢流阀和三联控制阀组成。

在这一整套基本独立完整的液压回路结构中，平衡阀安装在油缸下部，使变幅油缸平稳下降，并防止油缸下沉，因此平衡阀与油缸连接油管一定要采用高压钢管，以防软管破损老化造成用臂突然下跌。

当变幅油缸伸出时，变幅角度增大，跨距减小，起重量增大。

变幅油缸缩回时情况相反。

下图所示是加藤NK300型汽车起重机变幅液压系统，由两个后推式双作用油缸、平衡阀、主副溢流阀和三联控制阀的右联阀组成。

m加注NK湃0口型汽车起■:机壹惑压整僦平衡阀安装在变幅油缸的支撑油路上，是用以防止变幅下降速度因载荷重力作用大于供油量所决定的速度。

该阀的结构作用如下图所示，在阀体内装有补偿滑阀和单向阀。

补偿滑阀由弹簧的压力和作用于先导活塞的液控压控制。

(变幅油缸缩回图在变幅过程中，平衡阀的作用如下：1.控制阀芯在中位从P i泵来的液压油通过增压器经方向控制阀回油箱，变幅油缸静止。

平衡阀内的补偿滑阀在弹簧的作用下截断由港大腔的油路。

2.油缸伸出将方向控制阀芯扳到伸的位置，从p i泵来的液压油通过增压器经方向控制阀进入平衡阀的A口，推开单向阀通过B口到油缸的大腔推动活塞。

油缸杆侧的油液通过控制阀回油箱，油缸伸出口在此情况下补偿阀不工作,因为作用于先导活塞的液控压与油箱相通。

3.油缸缩回将方向控制阀芯扳到缩的位置，从pi泵来的液压油通过增压器经控制阀进入油缸的杆侧，也经液控管导入P.P.口。

控制阀刚转换时，油缸仍是静止的，因为补偿滑阀在弹簧的作用下截断油缸大腔的回油路，从泵来的液压油的压力升高。

同时，液控压在D室作用于先导活塞，该活塞推补偿滑阀，克服弹簧的压力补偿滑阀向右移动离开阀座，接通油缸大腔的回油路，油缸缩回。

由于先导活塞的节流孔的阻尼效应，使活塞移动极为平稳,C孔使活塞开始移动时快，以增进阀的灵敏性。

由于补偿滑阀的节流嘴e的作用，开口缓慢增大，并适应于操作条件的最佳开度，因而也自动决定回流油液的流量。

液压平衡阀的作用拉动2006年价格明显攀升的有色金属、石油及其制品等产品价格已从历史高位纷纷回落，这一变化及未来走向，将会对今年的生产资料市场价格走势产生影响。

我国水、电、石油、天然气、煤炭等资源性产品的价格改革正加快推进；钢铁、氧化铝、焦炭等行业投资过快增长及产能集中释放的情况正得到有效调整和改善。

这些将会增大未来生产资料价格的上行因素，对价格走低将起到抑制作用。

一、产品[丝口平衡阀]的详细资料：产品型号：JP11F产品名称：丝口平衡阀产品特点：工洲牌平衡阀是一种具有特殊功能的阀门。

通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服＂流量大，小温差＂的不合理运行工况。

还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。

二、外型尺寸和连接尺寸：型号 Type G(DN) L HD0 重量 Weight(kg) JP11F-161/2 110 140 75 1.53 3/4 120 140 75 1.65 1 130 160 752.08 11/4 140 220 1003.71 11/2 170 245 120 5.18 22002901208.4一、产品[截止式流量平衡阀]的详细资料： 产品型号：KPF产品名称：截止式流量平衡阀产品特点：工洲牌平衡阀是一种具有特殊功能的阀门。

通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服＂流量大，小温差＂的不合理运行工况。

还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。

二、性能规范：公称压力( M pa ) 试验压力(Mpa)工作压力(Mpa)工作介质介质温度(℃) 壳体密封P20 P121. 6 2.41.761.5 1.6 水，蒸汽三、工洲牌截止式流量平衡阀主要尺寸：公称压力(PN) 公称通径(DN)主要连接尺寸L HH1D01.6Mpa 1513151680 2015161780 251618219780 32181922790 4022527100 5023264284120 65293841200 8031413448200 1003546656240 125454592400 5 150480 623 688 360200600 687 762 400 250730 782 867 500 300850 914 1009 500 350980 9681073680 4001100 1037 1152680一、产品[法兰式平衡阀]的详细资料： 产品型号：KPF-16 产品名称：法兰式平衡阀产品特点：该阀是一种具有特殊功能的阀门，具有良好的流量特性，合理分配流量，实现流量定量，有效地解决供热（空调）系统中存在的室温冷热不均问题。

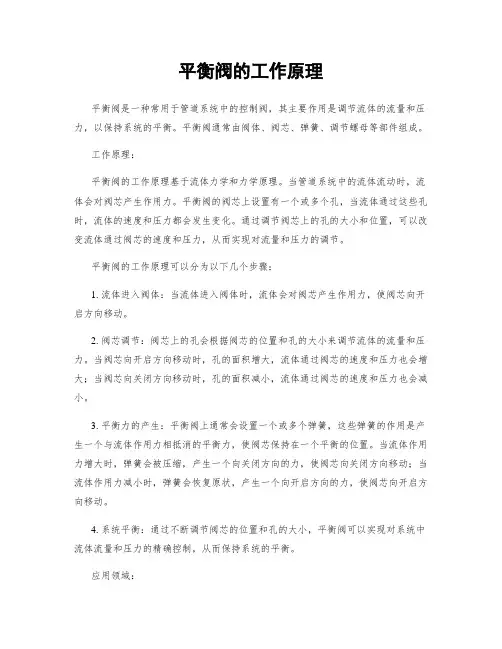

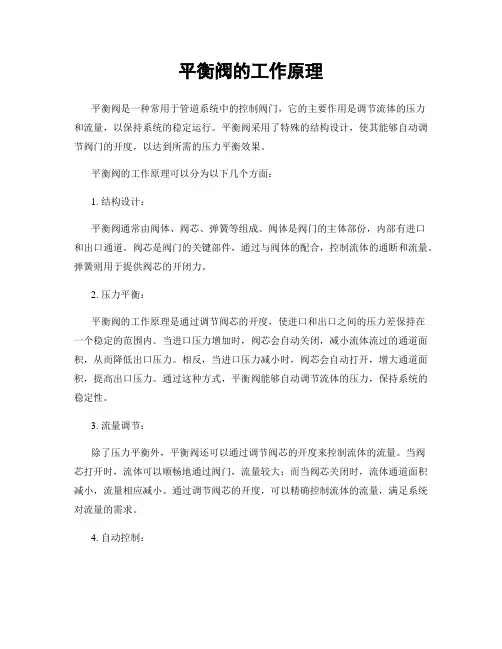

平衡阀的工作原理平衡阀是一种常见的流体控制装置，用于调节流体介质的压力和流量。

它通过自动调节阀门的开启程度，使流体在管道中保持稳定的压力。

下面将详细介绍平衡阀的工作原理。

一、平衡阀的结构平衡阀主要由阀体、阀盘、弹簧、调节螺母等部件组成。

阀体是平衡阀的主要组成部分，通常为金属材料制成，具有一定的强度和密封性能。

阀盘是阀体上的可旋转部件，用于控制流体的通断和流量。

弹簧则用于提供阀盘的弹性力，使阀盘能够根据流体压力的变化自动调节开启程度。

调节螺母则用于调整弹簧的预紧力，以实现对阀门的调节。

二、平衡阀的工作原理基于流体力学原理和力的平衡原理。

当流体通过平衡阀时，流体的压力作用在阀盘上，同时也作用在弹簧上。

根据力的平衡原理，当流体压力增大时，阀盘受到的压力也增大，使得阀盘受到的力增大，进而使阀盘的开启程度减小。

相反，当流体压力减小时，阀盘受到的力减小，使得阀盘的开启程度增大。

平衡阀通过调节弹簧的预紧力，可以改变阀盘的开启程度。

当弹簧的预紧力增大时，阀盘的开启程度减小，流体通过阀门的流量减小，从而实现对流量的调节。

当弹簧的预紧力减小时，阀盘的开启程度增大，流体通过阀门的流量增大，实现对流量的调节。

三、平衡阀的应用平衡阀广泛应用于各种工业领域，特别是在液压系统和供暖系统中的应用较为常见。

在液压系统中，平衡阀可以用于控制液压缸的速度和力度，保证系统的稳定性和安全性。

在供暖系统中，平衡阀可以用于调节供暖管道中的流量，保持室内温度的稳定性。

此外，平衡阀还可以应用于给排水系统、石油化工系统、空调系统等领域。

通过合理选择平衡阀的型号和参数，可以满足不同系统对流量和压力的要求，提高系统的运行效率和稳定性。

四、平衡阀的优点和注意事项平衡阀具有以下几个优点：1. 自动调节：平衡阀能够根据流体压力的变化自动调节阀门的开启程度，无需人工干预。

2. 稳定性好：平衡阀能够保持流体在管道中的稳定压力和流量，提高系统的稳定性。

3. 节能环保：通过合理调节平衡阀的开启程度，可以减少能源的消耗，达到节能环保的目的。
