液压平衡阀的分类与流量

液压平衡阀工作原理1. 液压平衡阀概述液压平衡阀是一种常用的液压装置，用于控制液压系统中的流量和压力。

它能够保持系统中不同管路或回路的压力平衡，从而实现流量的均衡分配。

2. 液压平衡阀的结构和工作原理液压平衡阀由阀芯、阀座、弹簧、调节螺母等组成。

当液压系统中的压力不平衡时，阀芯会受到压力差的作用而移动，从而改变阀门的开闭程度。

液压平衡阀的工作原理如下： 1. 当系统中的压力处于平衡状态时，阀芯处于中立位置，阀门关闭，流体无法通过。

2. 当系统中某一侧的压力增加时，阀芯会受到压力差的作用而移动，从而打开阀门，使液体顺利通过。

3. 当系统中的压力平衡恢复时，阀芯会回到中立位置，阀门再次关闭，使流体停止流动。

3. 液压平衡阀的应用领域液压平衡阀在各个工业领域中起着重要作用。

以下是液压平衡阀常见应用的几个例子：3.1 液压系统中的流量均衡液压平衡阀可以用于控制液压系统中的流量均衡。

通过合理设置液压平衡阀的参数，可以使液体在管路中均匀分布，从而避免某一侧的管路过载，保证系统的正常运行。

3.2 液压缸的顺畅运行液压平衡阀可以用于控制液压缸的运动，保证其顺畅运行。

通过调节液压平衡阀的开闭程度，可以控制液压缸的速度和力度，满足不同工作要求。

3.3 液压机械的控制液压平衡阀常用于控制液压机械的运行。

通过控制液压平衡阀的开闭，可以实现对液压机械的启停、速度调节以及力度控制等功能。

3.4 油泵的保护液压平衡阀还可以用于保护油泵。

当系统中的压力超过油泵的额定压力时，液压平衡阀会打开，将多余的液体引导回油箱，从而避免油泵的损坏。

4. 液压平衡阀的优缺点液压平衡阀作为一种常用的液压元件，具有以下优点和缺点：4.1 优点•可以保持系统中的流量和压力平衡，提高系统的工作效率。

•结构简单，操作方便，维护成本低。

•可靠性高，寿命长，能够在恶劣的工作环境下正常运行。

4.2 缺点•在一些特殊工况下，可能会出现泄漏现象，影响系统的工作效果。

关于液压系统平衡阀
一、平衡阀：平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。

在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。

这里所说的是液压系统中所用的平衡阀的选择。

二、平衡阀的种类：
平衡阀分流量型和压力性。

它的主要特征如下：
所谓的"流量型"就是说此平衡阀主要适用于液压马达特性,此种平衡阀比较平稳,即当控制口压力突然升高时,阀的开口是平稳变化的,有一缓冲空间;如力士乐的回转平衡阀。

所谓"压力型"平衡阀,是指针对油缸特性设计的一种平衡阀,此平衡阀中单向阀有很强的闭锁特性(流量型稍差,因为马达一般都有制动器,而液压缸是没有制动器的),另外此阀的开启压力为弹簧力加负载作用在阀上的压力(此力很小)，如，力士乐FD平衡阀。

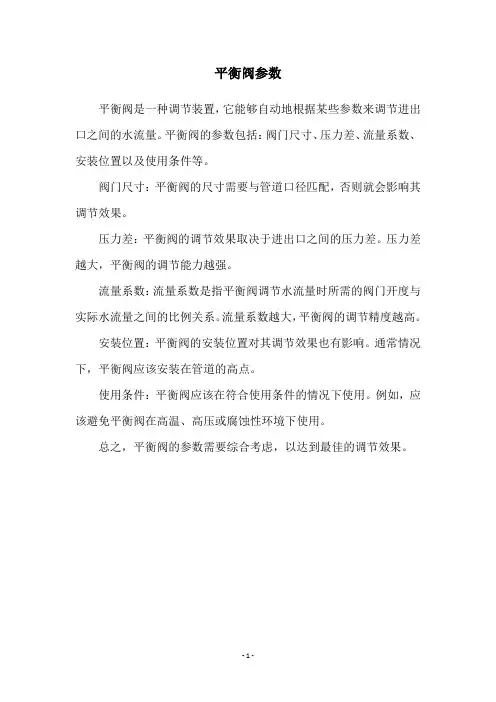

平衡阀参数
平衡阀是一种调节装置，它能够自动地根据某些参数来调节进出口之间的水流量。

平衡阀的参数包括：阀门尺寸、压力差、流量系数、安装位置以及使用条件等。

阀门尺寸：平衡阀的尺寸需要与管道口径匹配，否则就会影响其调节效果。

压力差：平衡阀的调节效果取决于进出口之间的压力差。

压力差越大，平衡阀的调节能力越强。

流量系数：流量系数是指平衡阀调节水流量时所需的阀门开度与实际水流量之间的比例关系。

流量系数越大，平衡阀的调节精度越高。

安装位置：平衡阀的安装位置对其调节效果也有影响。

通常情况下，平衡阀应该安装在管道的高点。

使用条件：平衡阀应该在符合使用条件的情况下使用。

例如，应该避免平衡阀在高温、高压或腐蚀性环境下使用。

总之，平衡阀的参数需要综合考虑，以达到最佳的调节效果。

- 1 -。

液压双向平衡阀原理
液压双向平衡阀是一种通过调节液压系统中的压力差来实现流量控制的装置。

其原理如下：
液压双向平衡阀包含一个主阀和一个平衡阀。

主阀可以通过一个驱动系统来调节由其控制的压力差，从而控制液体流量。

平衡阀则是用来平衡主阀的压力，以保持主阀稳定工作。

当主阀关闭时，平衡阀处于打开状态，液体通过平衡阀流回油箱，压力差为零，液压系统处于平衡状态。

当主阀打开时，液体将进入主阀控制的部分，主阀将通过调节阀的开度，改变流动的截面积，从而控制流量。

此时，平衡阀被关闭，主阀控制的部分形成一个截面积变化的窄通道，液体经过这个窄通道流动，产生压差。

这个压差将作用于主阀，使其保持稳定工作，同时平衡阀也将对其施加反作用力，以保持平衡。

通过不断调节主阀的开度，可以实现对流量的精确控制。

液压双向平衡阀广泛应用于液压系统中，例如工程机械、机床等设备。

它具有结构简单、工作灵活可靠、精度高等特点，适用于高压、大流量的工作环境。

液压平衡阀的工作原理
液压平衡阀是一种常用的液压控制元件，其主要作用是在液压
系统中实现压力平衡和流量控制。

液压平衡阀通常由阀体、阀芯、
弹簧、调节螺母等部件组成，通过这些部件的协调工作，实现对液
压系统的稳定控制。

液压平衡阀的工作原理可以分为两个方面：压力平衡和流量控制。

首先，我们来看液压平衡阀的压力平衡原理。

在液压系统中，
液压平衡阀的主要作用是平衡液压系统中的压力，确保系统的稳定
运行。

当液压系统中的压力超过设定值时，液压平衡阀会自动调节
阀芯的位置，使液压系统中的压力得到平衡。

在液压系统中，液压
平衡阀可以起到限压保护的作用，防止系统因压力过高而损坏。

其次，液压平衡阀还可以实现流量控制。

在液压系统中，流量
控制是非常重要的，液压平衡阀可以通过调节阀芯的开启程度来控
制液压系统中的流量，从而实现对系统的精确控制。

液压平衡阀的
流量控制原理是通过调节阀芯的位置来改变液压系统中的通道面积，从而改变液压系统中的流通情况，实现对系统流量的精确控制。

在液压平衡阀的工作过程中，弹簧起着非常重要的作用。

弹簧的压缩程度决定了阀芯的位置，从而影响了液压系统中的压力和流量。

调节螺母可以用来调节弹簧的预压力，从而实现对液压平衡阀的调节。

总的来说，液压平衡阀的工作原理是通过阀芯的位置调节来实现对液压系统中压力和流量的精确控制，从而确保液压系统的稳定运行。

在液压系统中，液压平衡阀扮演着非常重要的角色，其稳定可靠的工作原理使其成为液压系统中不可或缺的元件。

液压是机械行业、机电行业的一个名词。

液压可以用动力传动方式，成为液压传动。

今天为大家精心准备了液压起重机中的平衡阀及故障分析3篇，希望对大家有所帮助！液压起重机中的平衡阀及故障分析1篇浙江省特种设备科学研究院浙江省杭州市 310020摘要：随着经济的高速发展，国家基础建设的规模越来越大，需要吊运物品的质量、体积和起升高度都越来越大。

在起重机的市场保有量逐年上升的同时，客户对机器的操控性要求越来越高。

重物的平稳提升与下放是起重机操控性的一个非常关键的指标，所以通过掌握液压平衡阀的平衡原理来提升产品的品质是非常重要的。

关键词：汽车起重机；平衡阀；故障；解决方案1提升平衡阀的液压原理分析当马达做上升动作时，压力油从A口进入，经过独立的进油单向阀后进入B 口。

马达做下降动作：先导口压力p启=0时，平衡阀锥阀密封关闭。

先导口压力p启≠0时，平衡阀主阀芯产生位移。

F：弹簧力；f：缝隙缓冲阻力。

令主阀芯的位移y，当0<y<x时，锥阀密封被打开，滑阀密封未打开。

阀芯右移，推动缝隙缓冲阻尼装置右移，容腔被压缩，油液经小孔流入A口，此时的缝隙缓冲阻尼装置不起作用。

此时由于滑阀未打开，阻尼M1、M3、锥阀液阻很大将流量限制得很小，不需要缝隙缓冲阻尼装置，缝隙缓冲阻力f很小。

当y>x时，滑阀密封被打开。

此时压力油从B口经滑阀、锥阀进入A口。

当滑阀被打开，流量瞬间变大，同时缝隙缓冲阻尼装置上的小孔随即进入到配合间隙中，缝隙缓冲阻尼装置开启起缓冲作用。

阀芯右移，推动缝隙缓冲阻尼装置右移，容腔被压缩，油液经小孔、配合缝隙流入A口，此时的缝隙缓冲阻尼装置起作用，缝隙缓冲阻力f很大。

卸掉先导压力p启时，主阀芯在弹簧力的作用下向做移动，单向阀DLS被打开，A口液压油进入缝隙缓冲阻尼的容腔中。

马达下降口供油，油液经阻尼N1、N3、单向阀到达A口，N1与N3组成一个液压半桥。

(3)在载荷G的波动值相同的情况下，A波动越大→加减速越明显→p下、p 启、F弹波动越明显→A波动越大。

液压双向平衡阀的作用和工作原理1. 引言大家好！今天我们聊聊一个听起来有点高深，但其实很有意思的东西——液压双向平衡阀。

哎，别急，听起来复杂其实就是个小玩意儿，能在我们的生活中发挥大作用！想象一下，如果你在看一场激烈的篮球赛，双方势均力敌，比分紧咬，这个时候谁能取得胜利呢？没错，就是那种能够有效控制场面局势的关键因素。

而液压双向平衡阀，就是这种“平衡者”，让液压系统保持稳定，确保一切顺利运转。

2. 液压双向平衡阀的作用2.1 保护设备首先，咱们先说说液压双向平衡阀的主要作用。

说白了，它就像是设备的“保护神”。

在液压系统中，当流体流动不均匀时，压力会一时高涨，一时又低落，就像情绪起伏不定的孩子，让人捉摸不透。

这时候，双向平衡阀就会立刻出场，自动调节流量和压力，确保设备不会因为压力过大而“暴跳如雷”。

简直是“天降福音”！2.2 保持稳定再者，这个小家伙还负责保持系统的稳定性。

你想想，要是一个液压系统忽高忽低，就像坐过山车一样，设备怎么可能正常工作呢？双向平衡阀在这里就起到了“稳压器”的作用，确保流体的流动畅通无阻，让机器像个听话的乖宝宝一样，稳稳地运行。

3. 工作原理3.1 内部结构那么，这个液压双向平衡阀到底是怎么工作的呢？首先，它的内部结构就像一座精密的时钟，每个齿轮和零件都得恰到好处。

它的核心部分是一个阀芯，能根据流体的压力变化自动调节。

流体通过阀门的时候，阀芯会根据流体的压力自动上下移动，进而改变流量。

3.2 反馈机制不仅如此，它还有个“反馈机制”。

这就像是我们生活中的朋友，有时候会给你一些“忠告”。

阀芯在感知到压力变化后，会迅速做出反应，确保流体的流动不会过快或过慢。

你看，这个小东西真是个“聪明才子”，总能保持系统的良好运转。

4. 实际应用4.1 工业设备在实际应用中，液压双向平衡阀广泛应用于各类工业设备，比如挖掘机、压铸机等。

想象一下，当挖掘机在工地上疯狂“挖土”的时候，如果没有这个阀门的控制，土壤的流动会像流水一样失控，那可真是麻烦大了。

液压平衡阀工作原理液压平衡阀是一种用于控制液压系统中流量和压力的重要元件。

它通过调节液体的流量来实现对系统压力的调节，从而保持系统的稳定性和可靠性。

液压平衡阀主要由阀体、阀芯、弹簧、密封件等部分组成，下面我们将详细介绍其工作原理。

1. 原理液压平衡阀的工作原理基于一个简单的物理原理：波动定律。

根据波动定律，当液体在管道中流动时，会产生一系列波动，这些波动会导致管道内部出现高低压区域。

因此，在控制液体流量时，必须考虑这些高低压区域对系统稳定性的影响。

2. 结构液压平衡阀通常由阀体、阀芯、弹簧和密封件等部分组成。

其中，阀体是一个中空的金属筒形结构，内壁上有一些固定孔洞；阀芯是一个圆柱形结构，在其表面上有一些可开关的小孔；弹簧则用于支撑和调节阀芯的位置；密封件则用于防止液体泄漏。

3. 工作过程当液体从系统中流入液压平衡阀时，它会进入阀芯内部。

阀芯上的小孔会根据系统需求开启或关闭，从而控制液体的流量。

在这个过程中，弹簧会调节阀芯的位置，以确保其能够及时响应系统变化。

当液体通过阀芯进入阀体内部时，它会经过一系列孔洞和管道。

这些孔洞和管道是按照一定规律排列的，以确保液体在流动过程中能够形成稳定的波动。

这些波动会产生高低压区域，从而影响到整个系统的稳定性。

为了解决这个问题，液压平衡阀采用了一种特殊的结构设计：在阀芯和弹簧之间设置了一个可调节的空气腔。

当系统中出现高压区域时，空气腔会被压缩，从而使弹簧适当放松，并调整阀芯位置以减少流量。

反之，当系统中出现低压区域时，空气腔会膨胀，使弹簧适当收紧，并调整阀芯位置以增加流量。

通过这种方式，液压平衡阀能够保持系统的稳定性和可靠性。

4. 应用液压平衡阀广泛应用于各种液压系统中，如工程机械、农业机械、船舶、飞机等领域。

它们通常用于控制液体流量和压力，以确保系统的正常运行和安全性。

总之，液压平衡阀是一种重要的液压元件，它通过调节液体的流量来实现对系统压力的调节，并保持系统稳定性和可靠性。

液压系统很有意思，正所谓电液不分家，搞电控的技术人，不懂液压技术，怎么才能更好的控制呢？液压基本原理就是巴斯卡原理：静态流体有如下特性：作用在封闭流体上的压力无损失的传动到各个方向，并且在相等的面积上作用相等的力，并与作用面积保持垂直，如下图：作用在面积为1cm²的小活塞的30Kg f 的压力于大活塞的每平方厘米的面积上，因为大活塞的面积是50cm²,所以作用于大活塞的力为1500K gf好了，那么对于液压系统压力控制的阀，平衡阀、卸荷溢流阀，该怎么理解呢？液压系统中压力控制的阀主要包括平衡阀和卸荷溢流阀。

平衡阀是液压系统中最常用的控制阀，它的主要作用是调节液压系统中的压差，以确保液压系统中的压力和流量达到一个平衡状态。

在平衡阀中，液压系统中的任务是将压力控制在一定的范围内，保证液压系统的工作稳定性和安全性。

而卸荷阀则是用于调节液压系统的流量和压力，使液压系统的压力保持在一个稳定的数值。

当液压系统中出现严重故障时，卸荷溢出阀可以关闭液压系统中的其他阀门，以防止液压系统压力泄漏。

平衡阀：主要在回路的一部分保持某一压力，以平衡某一重量，当油缸内缩时，流量流向油缸杆端，而内置的单向阀就起作用，附带为了对流向杆端和盖端的两种流动都进行了流量控制，并相应的采用了井口节流回路！卸荷溢流阀：主要用于蓄能器回路，在蓄能器充压以及管路压力提高到预设的“关闭”压力水平后，阀将被全部打开，这样泵的输出能以仅相当于通过阀的流阻的低压力被导向邮箱，这种状态被称为“泵被卸荷”每一次当蓄能器的压力降低至开启压力，大约为关闭压力的83%，阀将被关闭，然后泵的加压输出会流入蓄能器作为充压。

总之，在液压系统中，平衡和卸莲溢流是至关重要的控制阀。

它们可以帮助液压系统稳定工作，确保系统的稳定性和可靠性。

在平常的工作中，特别是调试过程中，肯定会用到或者接触到类似阀的运用，只有明白其原理，才能在工作中，了然于胸。

会更快更好的，完成设计或者调试！。
