汽车电子常用测试仪器使用讲解

dsox2014a示波器的中文使用说明书DSOX2014A示波器中文使用说明书引言：DSOX2014A示波器是一款先进的测试仪器，广泛应用于电子、通信、汽车、航空航天等领域。

本文将为您详细介绍DSOX2014A示波器的功能和使用方法，帮助您充分利用这一仪器的优势，提高测试效率和准确性。

一、产品简介DSOX2014A示波器是一款带有4个模拟信号通道的超高性能示波器。

它采用了先进的数字信号处理技术，具备出色的波形显示和测量能力。

示波器的主要特点包括：高带宽、高采样率、大存储深度、多种触发方式、丰富的自动测量功能和便捷的操作界面。

二、主要功能1. 波形显示和测量：DSOX2014A示波器具备高亮度、高对比度的显示屏，能够清晰地显示波形。

通过多种触发方式，用户可以捕获到各种复杂的信号波形，并进行准确的测量和分析。

2. 自动测量功能：示波器内置了丰富的自动测量功能，包括峰峰值、平均值、最大值、最小值、频率、周期等参数的自动测量。

用户只需轻松设置相关参数，示波器即可自动完成测量，提高测试效率。

3. 存储与回放：DSOX2014A示波器具备大容量的存储空间和高速的数据传输能力，可以方便地保存和回放波形数据。

用户可以随时对保存的波形进行回放和分析，提高测试效率和准确性。

4. 外部触发功能：示波器支持外部触发功能，用户可以通过外部信号对示波器进行触发，以便更好地捕获信号波形。

外部触发功能可以应用于各种测试场景，提高测试的灵活性和可靠性。

5. 数据分析功能：DSOX2014A示波器内置了多种数据分析工具，包括频谱分析、时域分析、波形数学运算等。

用户可以通过这些工具对信号波形进行深入分析，提取有用的信息。

三、使用方法1. 示波器的连接与设置：首先，将被测信号正确连接到示波器的通道上。

然后，根据被测信号的特点，设置合适的触发方式、触发电平和触发时间。

示波器的触发设置直接影响到波形的清晰度和稳定性，因此正确设置触发参数非常重要。

汽车电器设备的检测仪器知识1. 检测仪器的重要性及作用汽车电器设备的检测仪器是现代汽车维修领域不可或缺的工具。

它们可以帮助技师快速、准确地诊断和修复汽车电器故障。

以下将介绍几种常见的汽车电器设备检测仪器及其作用。

2. 万用表万用表是汽车电器检测中最基本和常用的仪器之一。

它可以测量电流、电压和电阻等参数。

万用表可以帮助技师检查汽车电路中的断路、短路和其他电路故障。

另外，万用表还可以进行连线测试，以确认是否有正确的电气连接。

3. 示波器示波器也是汽车电器检测中常用的仪器之一。

它能够显示电信号的波形，并通过观察波形来判断电路是否正常工作。

示波器可以帮助技师检测传感器信号、电压波形和电子模块故障等。

它还可以用于检查点火系统以及引擎的工作状况。

4. 数据记录仪数据记录仪可以记录和存储电子模块的工作数据。

通过连接到汽车的数据总线上，数据记录仪可以获取和保存各种传感器和控制模块的数据。

这些数据可以帮助技师分析和诊断电子模块的故障，找到问题的源头。

5. 故障码读取仪故障码读取仪是诊断汽车电子系统故障的重要工具。

它可以通过与汽车OBD （On-Board Diagnostics）系统通信来读取和解码故障码。

故障码读取仪可以帮助技师确定故障的类型和位置，并提供相应的修复建议。

6. 电瓶检测仪电瓶检测仪主要用于检测汽车电瓶的电压和容量。

它可以帮助技师确定电瓶的健康状况，并判断是否需要更换电瓶。

电瓶检测仪还可以诊断电瓶充电系统的故障，如发电机、整流器等。

7. 环境检测仪环境检测仪主要用于检测汽车环境参数，如温度、湿度、氧气浓度等。

这些参数对于汽车电子模块和传感器的正常工作非常重要。

环境检测仪可以帮助技师判断是否存在环境问题，并进行相应的调整和修复。

8. 其他检测仪器除了上述介绍的常见检测仪器之外，还有许多其他类型的仪器，如电动机分析仪、电路测试仪、冷却系统检测仪等。

这些仪器各有其特定的作用，可以帮助技师更全面地检测和修复汽车电器设备的故障。

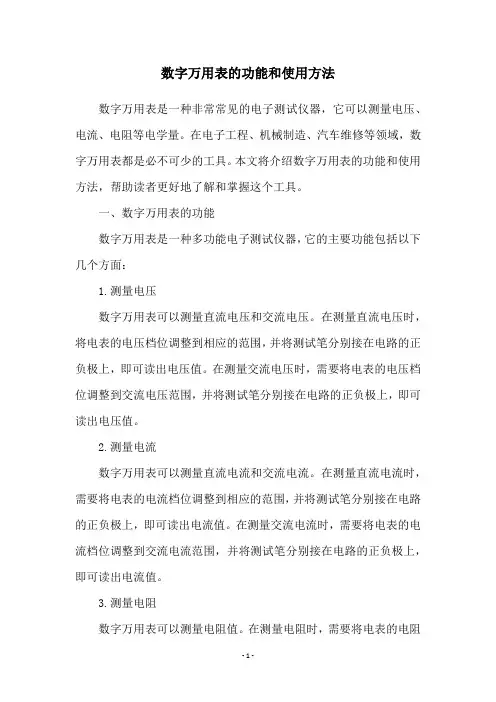

数字万用表的功能和使用方法数字万用表是一种非常常见的电子测试仪器，它可以测量电压、电流、电阻等电学量。

在电子工程、机械制造、汽车维修等领域，数字万用表都是必不可少的工具。

本文将介绍数字万用表的功能和使用方法，帮助读者更好地了解和掌握这个工具。

一、数字万用表的功能数字万用表是一种多功能电子测试仪器，它的主要功能包括以下几个方面：1.测量电压数字万用表可以测量直流电压和交流电压。

在测量直流电压时，将电表的电压档位调整到相应的范围，并将测试笔分别接在电路的正负极上，即可读出电压值。

在测量交流电压时，需要将电表的电压档位调整到交流电压范围，并将测试笔分别接在电路的正负极上，即可读出电压值。

2.测量电流数字万用表可以测量直流电流和交流电流。

在测量直流电流时，需要将电表的电流档位调整到相应的范围，并将测试笔分别接在电路的正负极上，即可读出电流值。

在测量交流电流时，需要将电表的电流档位调整到交流电流范围，并将测试笔分别接在电路的正负极上，即可读出电流值。

3.测量电阻数字万用表可以测量电阻值。

在测量电阻时，需要将电表的电阻档位调整到相应的范围，并将测试笔分别接在电路的两端，即可读出电阻值。

4.测试二极管数字万用表可以测试二极管的正负极性。

在测试二极管时，需要将电表的二极管测试档位调整到正负极性测试位置，并将测试笔分别接在二极管的两端，即可读出二极管的正负极性。

5.测试晶体管数字万用表可以测试晶体管的正负极性、电流放大倍数和电压放大倍数。

在测试晶体管时，需要将电表的晶体管测试档位调整到相应的测试位置，并将测试笔分别接在晶体管的三个引脚上，即可读出晶体管的正负极性、电流放大倍数和电压放大倍数。

6.测试电容数字万用表可以测试电容值。

在测试电容时，需要将电表的电容测试档位调整到相应的范围，并将测试笔分别接在电容的两端，即可读出电容值。

7.测试电池数字万用表可以测试电池的电压和电量。

在测试电池时，需要将电表的电池测试档位调整到相应的范围，并将测试笔分别接在电池的正负极上，即可读出电池的电压和电量。

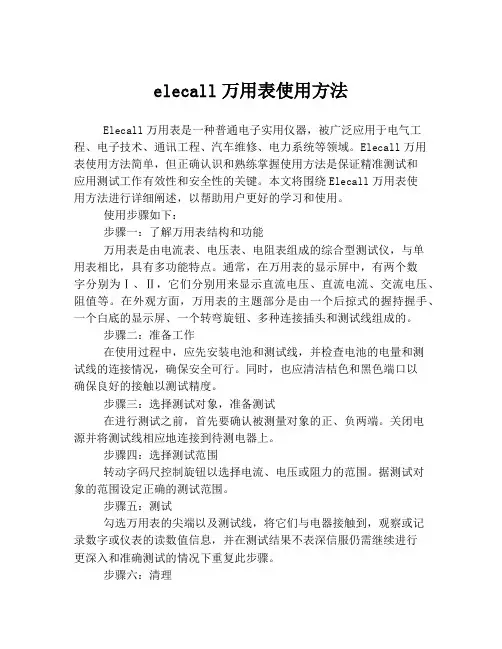

elecall万用表使用方法Elecall万用表是一种普通电子实用仪器，被广泛应用于电气工程、电子技术、通讯工程、汽车维修、电力系统等领域。

Elecall万用表使用方法简单，但正确认识和熟练掌握使用方法是保证精准测试和应用测试工作有效性和安全性的关键。

本文将围绕Elecall万用表使用方法进行详细阐述，以帮助用户更好的学习和使用。

使用步骤如下：步骤一：了解万用表结构和功能万用表是由电流表、电压表、电阻表组成的综合型测试仪，与单用表相比，具有多功能特点。

通常，在万用表的显示屏中，有两个数字分别为Ⅰ、Ⅱ，它们分别用来显示直流电压、直流电流、交流电压、阻值等。

在外观方面，万用表的主题部分是由一个后掠式的握持握手、一个白底的显示屏、一个转弯旋钮、多种连接插头和测试线组成的。

步骤二：准备工作在使用过程中，应先安装电池和测试线，并检查电池的电量和测试线的连接情况，确保安全可行。

同时，也应清洁桔色和黑色端口以确保良好的接触以测试精度。

步骤三：选择测试对象，准备测试在进行测试之前，首先要确认被测量对象的正、负两端。

关闭电源并将测试线相应地连接到待测电器上。

步骤四：选择测试范围转动字码尺控制旋钮以选择电流、电压或阻力的范围。

据测试对象的范围设定正确的测试范围。

步骤五：测试勾选万用表的尖端以及测试线，将它们与电器接触到，观察或记录数字或仪表的读数值信息，并在测试结果不表深信服仍需继续进行更深入和准确测试的情况下重复此步骤。

步骤六：清理在测试完成后，把测试线收拾整齐，关闭旋钮，拔掉连线，清洁插头，将握手握紧，将万用表放置在适当的位置，并关闭电池盖。

在普通物品的使用过程中，您应该掌握它的使用方法，了解它的停放方法，以及进行检查和清扫的规范。

这将确保您使用万用表时的安全和有效性，并保证万用表能够长期供您使用。

汽车电路测试仪器操作说明书尊敬的用户：感谢您选择我们的汽车电路测试仪器。

为了确保您能够正确、有效地使用该仪器，特为您提供操作说明书，详细介绍仪器的使用方法和注意事项。

一、产品概述汽车电路测试仪器是一款专门用于检测汽车电路问题的设备。

它采用先进的电子技术和精密的测量仪器，能够快速准确地判断汽车电路中的故障和隐患，为用户提供有效的解决方案。

二、操作步骤1. 准备工作在使用汽车电路测试仪器前，请确保您已经正确连接仪器的电源，并将探头正确地插入仪器的测试接口。

另外，也请确认车辆已经熄火，并将电源关闭。

2. 选择测试模式根据实际情况，选择测试仪器的工作模式。

通常，仪器提供多种测试模式，包括电压测试、电流测试、电阻测试等，您可根据具体需求进行选择。

3. 连接测试线路将仪器的测试线缆正确地连接到被测电路的引脚上。

请注意，在测试过程中要确保线路连接牢固，以免产生误差。

4. 开始测试打开仪器的电源，观察仪器的显示屏。

根据您选择的测试模式，仪器将显示相应的测试结果。

请仔细阅读并理解仪器的测量结果，判断被测电路是否存在故障。

5. 故障排除如果仪器显示的测量结果异常，表明被测电路存在故障。

请您根据显示结果，以及我们提供的故障排除指南，逐一排查可能存在的问题。

在处理问题时，请务必遵循操作规程，确保安全。

三、注意事项1. 仅在合适的环境下使用仪器，并避免将仪器暴露在高温、潮湿或者易燃易爆的环境中。

2. 在使用仪器前，请阅读本操作说明书，并确保了解了正确的操作方法和相关注意事项。

3. 使用仪器时，请注意自身的安全，避免触及到高压电源或其他危险部位。

4. 请勿擅自拆卸仪器，否则可能会导致故障或安全事故的发生。

5. 若发现仪器存在问题或故障，请及时联系我们的售后服务人员，切勿自行修理或改动。

四、维护保养1. 定期对仪器进行清洁，确保其外部干净无尘，避免灰尘进入内部影响正常运行。

2. 在不使用仪器时，请将其存放在干燥、通风的地方，避免受潮和受热。

汽车万用表在使用过程中的注意事项随着汽车科技的不断进步，汽车电子系统的复杂性也在不断增加。

汽车万用表作为一种用于测量电路中电压、电流和电阻等参数的仪器，在维修和保养汽车时扮演着至关重要的角色。

然而，由于其使用涉及到电气部分，如果操作不当可能会造成严重的事故。

在使用汽车万用表时，有一些注意事项需要格外重视。

本文将从以下几个方面讨论汽车万用表在使用过程中的注意事项。

1.选择合适的量程汽车万用表通常有不同的量程可以选择，如20V、200V、500V等。

在测量电压时，应该根据测量的电压范围选择合适的量程。

如果选择了过小的量程，可能会导致测量不准确甚至损坏仪器。

反之，如果选择了过大的量程，可能会造成安全隐患。

在使用汽车万用表时，务必选择合适的量程进行测量。

2.正确接线在使用汽车万用表测量电路参数时，正确的接线是至关重要的。

错误的接线可能导致测量不准确甚至损坏仪器。

一般来说，红表笔应连接到电路中的正极，黑表笔应连接到电路中的负极。

在测量电流时，应该注意将汽车电路中的负极与仪器的COM端相连，正极与仪器的mA端（毫安端）相连。

3.避免测量带电电路在测量带电电路时，应该格外谨慎。

需确认仪器本身的绝缘性能和安全性能是否符合要求。

应该在测量前切断电源，确保电路处于断开状态。

用手背轻触一下电路的各个部分，检查电路是否带电。

只有确认电路不带电后，才可以进行测量操作。

4.注意防止烧坏保险丝在测量电流时，应该注意选择合适的电流量程，并正确接线。

如果选择了过小的电流量程，并且电路中的电流超过了万用表的额定电流，就有可能烧坏仪器内部的保险丝。

在使用汽车万用表测量电流时，务必选择合适的电流量程，并仔细阅读仪器说明书，以避免烧坏保险丝。

5.保持仪器清洁和干燥汽车万用表在使用过程中，应该尽量避免与水或者潮湿的环境接触，以防止仪器进水或者发生短路。

在使用完毕后，应该将仪器放置在干燥通风的地方，避免长时间存放在潮湿的环境中。

另外，为了保持仪器的准确性，定期清洁仪器的测试引线和接头，确保它们的良好接触性。

汽车电路检测器操作规程汽车电路检测器是一种用来检测汽车电路故障的工具，操作规程是确保使用者在操作过程中安全、正确地使用检测器的指南。

以下是汽车电路检测器的操作规程：1. 检查设备：确保检测器处于良好状态，无损坏或松动的部件。

检查电池电量，确保电池电量充足。

2. 安全防护措施：在操作检测器之前，确保自己身体和手部干燥，以免被电流伤到。

使用绝缘手套进行操作，避免电流通过身体。

3. 接线准备：在测试电路之前，确保车辆已熄火并且车钥匙已从点火开关中拔出。

对于不接地电路，先断开电源，避免电流通过电器元件。

4. 初始化操作：按下检测器上的开关，开启检测器。

等待几秒钟，让检测器完成自检程序。

5. 设置电路参数：根据具体检测需求，设置检测器的电压、电流和频率参数。

这些参数通常根据汽车电路的特点而定。

6. 连接电路：根据需要，将检测器的电极与汽车电路中的相关连接点连接起来。

确保连接稳固，避免松动导致检测结果不准确。

7. 进行检测：根据操作手册或指导书的指示，启动检测程序。

在显示屏上观察相应的检测结果，并记录下来。

8. 故障判断：根据检测结果，判断汽车电路中可能存在的故障。

分析检测到的问题，并对症下药。

9. 排除故障：根据故障判断，采取相应的修复措施，解决车辆电路问题。

10. 断开连接：在使用完成后，断开检测器与汽车电路的连接，确保安全。

将检测器关机，并将相关部件放置在适当的位置。

11. 整理设备：清理和整理检测器以保持其正常状态。

检查和替换电池(如需)。

12. 存放设备：在存放检测器时，确保其处于干燥、无尘、无腐蚀性气体的环境中。

妥善存放设备以保持其正常使用寿命。

在操作汽车电路检测器时，需要注意以下几点：1. 注意安全：在操作过程中要注意安全，避免触电或其他意外事故的发生。

当操作高压电路时，务必佩戴绝缘手套。

2. 正确使用：必须按照操作指南正确使用汽车电路检测器，避免误操作导致错误的结果。

3. 维护保养：定期检查和维护汽车电路检测器，确保其正常工作。

万用表检测汽车电瓶的方法汽车电瓶是车辆电气系统的重要组成部分，其正常工作对于车辆的启动和运行至关重要。

而万用表是一种常见的电子测试仪器，可用于检测电路的电压、电流、阻抗等参数。

本文将介绍使用万用表来检测汽车电瓶的方法和步骤，以帮助车主及时发现电瓶故障，并采取正确的措施解决问题。

1. 确保车辆处于安全状态在进行任何汽车电气系统的测试前，首先确保车辆处于安全状态。

关闭发动机，并将车辆的挡位置于空挡或者停车档。

同时，确保车辆的手刹已经拉紧，以防止车辆意外滑动。

2. 切断电瓶的电源使用扳手或者扭力扳手，先将电瓶的负极（通常是一个带有负号的连接螺柱）拧松，然后拆下负极电缆，确保电瓶与车辆的电气系统完全断开连接。

这样做是为了避免万用表在测试过程中产生短路的危险。

3. 准备万用表根据万用表的规格和要求，选择合适的量程和功能，以便测试电瓶的电压和电流。

通常情况下，选择直流电压测量范围为12V的量程。

4. 测量电瓶的电压将万用表的触头分别连接到电瓶的正极和负极上，确保触头紧密接触电瓶端子。

然后读取万用表上显示的电压数值。

正常情况下，汽车电瓶的电压应该在12V左右，如果电压明显低于12V，则可能存在电瓶电量不足的问题。

5. 测量电瓶的电流在电瓶与车辆电气系统完全断开连接的状态下，将万用表的触头分别连接到电瓶的正极和负极上。

这时，万用表将显示电流的数值。

正常情况下，当车辆熄火时，电瓶的电流应该接近于零。

如果电流数值较大，则可能存在电瓶自放电或者其他电气系统的问题。

6. 检测电瓶的阻抗这一步骤主要用于检测电瓶内部是否存在电池片短路等故障。

将万用表的触头分别连接到电瓶的正极和负极上，读取万用表上显示的阻抗数值。

正常情况下，电瓶的阻抗应该接近于无穷大，如果阻抗数值较低，则可能存在电池片短路等问题。

7. 分析测试结果根据万用表测量的电压、电流和阻抗数值，结合车辆的实际情况和使用经验，判断电瓶是否存在故障。

如果测试结果显示电压过低，电流较大或者阻抗较低，可能需要考虑更换电瓶或者进行维修。

霍尔效应测试仪安全操作及保养规程一、前言霍尔效应测试仪是一种广泛应用于电子元器件、汽车、机械制造等行业的测试仪器。

因其使用特殊的测试原理，能够准确稳定地测试出电流、电磁场等参数。

但是，如同一切仪器设备一样，使用霍尔效应测试仪也存在一定的安全风险。

如果不正确、不注意地操作，很容易造成人身财产损失，甚至危及生命安全。

因此，我们有必要通过安全操作规程和保养维护要求，来保证霍尔效应测试仪的正常使用，最大程度地避免安全事故的发生。

二、安全操作规程1.在使用霍尔效应测试仪前，应该全面且清晰地了解设备的使用说明，理解测试原理、注意事项等内容。

2.在使用测试仪之前，应该检查测试仪器所有位置的螺丝是否已拧紧，并检查表盘是否正常工作，是否与标准数据相符，若出现问题，应当及时排查并修理。

3.将设备插头与电源插座分开。

插头要保持乾燥，插口也干燥无水分。

插头接触没有锈蚀、损坏。

4.在进行相关操作之前，必须保证硬件及运行环境的安全性。

要保证仪器放置平稳，不得受到敲击、振动等影响。

确保环境干燥、通风良好，避免出现爆炸环境或者易燃物质污染环境。

5.操作人员在操作过程中，必须穿着适当的劳动保护用品如：带有指节保护的手套、防静电工服、安全鞋、护目镜等。

6.当测试仪在工作时，不能把手插在设备里面，以免受到电击和其它惊险事故。

7.操作人员在操作完毕后，应当先关掉测试仪器的电源，再拔掉插头。

8.霍尔效应测试仪在不使用的状态下，应在干燥的环境下保持仪器的柔韧性，暴露的电线和工具应该放置在仪器框内，切勿悬空或拖挂。

三、保养维护要求1.定期对仪器内部和外部进行清洁，首先应将电源开关关闭，在进行清洁操作。

可以使用干净的布，或者专业的清洁剂进行清洁，而不是水等介质，以避免水分渗入内部。

2.从测试仪表盘的显示判断，如果出现异常或问题，立即停止使用，并联系相关人员进行清洁和维修。

3.不要将测试仪器放置在高温、潮湿或者极端的气温环境中。

4.当测试仪器经常使用时，需要更换内部电子元器件或者标准校准，需寻找专业维修人员进行修理。

汽车电子诊断仪使用说明书尊敬的用户：感谢您选择我们的汽车电子诊断仪。

为了帮助您更好地使用和了解我们的产品，特提供本使用说明书。

在使用之前，请仔细阅读并按照说明操作。

一、产品概述汽车电子诊断仪是一款针对汽车故障快速诊断和维修的高效工具。

通过与车辆的电子控制单元（ECU）通信，该诊断仪可以读取故障码、清除故障码、提供实时数据流、执行特殊功能等功能，帮助您准确快速地定位和解决汽车故障。

二、使用步骤1. 连接汽车电子诊断仪将汽车电子诊断仪的OBD II接口连接至车辆的OBD II诊断接口。

确保连接稳固，无松动。

2. 打开电源按下汽车电子诊断仪的电源开关，开启仪器。

3. 选择车辆信息在仪器显示屏上，按照提示选择或输入相应的车辆品牌和型号等车辆信息。

4. 执行诊断功能根据您的需求选择相应的功能，如故障码读取、实时数据流、特殊功能等。

根据仪器屏幕上的指引操作，等待仪器自动诊断并显示结果。

5. 分析和解决问题根据仪器显示的结果，进行故障分析和解决方案的制定。

根据实际情况，您可以参考相关的汽车技术手册或咨询专业技术人员来寻找故障原因和解决方法。

6. 断开连接在完成诊断和维修后，将汽车电子诊断仪与车辆的连接断开。

关闭仪器的电源开关。

三、常见问题1. 为什么没有检测到车辆？请确保汽车电子诊断仪与车辆的连接正常，检查连接是否牢固，接口是否干净无异物。

还可以尝试重新启动仪器。

2. 仪器显示错误码怎么办？根据仪器显示的错误码，您可以查询相关的错误代码表，了解故障的具体含义和对应的解决方案。

3. 诊断仪无法执行某些功能怎么办？请确保您已正确选择了车辆信息，部分功能可能受限于不同车辆的系统和型号。

四、注意事项1. 请遵循仪器的使用说明操作，不要进行不必要的操作或误操作，以免对车辆造成损坏。

2. 使用汽车电子诊断仪时，请确保车辆处于安全停放状态，并关闭引擎。

3. 在进行诊断和维修时，请务必遵守相关的安全操作规程，避免电击、烧伤等意外伤害。
