低压开关柜的结构一

低压成套开关柜的组成
低压成套开关柜是一种电力配电设备，由多个电器元件组成，用于控制、保护和分配电能。

它是电力系统中不可或缺的一部分，广泛应用于工业、建筑、交通、能源等领域。

低压成套开关柜的组成主要包括以下几个方面：
1.主体结构：低压成套开关柜的主体结构通常由钢板制成，具有良好的机械强度和防护性能。

主体结构包括底座、支架、门板、顶盖等部分，可以根据实际需要进行组装和拆卸。

2.电器元件：低压成套开关柜中的电器元件包括断路器、接触器、熔断器、保险丝、电流互感器、电压互感器等。

这些元件可以实现对电路的控制、保护和测量，确保电力系统的安全运行。

3.配电系统：低压成套开关柜的配电系统包括母线、插接件、接线端子等。

母线是连接各个电器元件的主要导体，插接件和接线端子用于连接电缆和导线，实现电能的分配和传输。

4.辅助设备：低压成套开关柜的辅助设备包括照明灯、电源插座、风扇、温度控制器等。

这些设备可以提高开关柜的使用便利性和安全性，保证设备的正常运行。

低压成套开关柜的组成是多方面的，各个部分之间相互配合，共同构成了一个完整的电力配电系统。

在使用过程中，需要注意开关柜
的安装、维护和保养，确保其正常运行和安全使用。

高压低压配电柜的内部结构及功能介绍高压低压配电柜是电力系统中重要的组成部分，用于接收高压电源，分配和控制电能的流向，确保电力供应的正常运行。

本文将介绍高压低压配电柜的内部结构以及各个部分的功能。

一、高压低压配电柜内部结构1. 外壳：高压低压配电柜的外壳通常由金属材料制成，具有良好的绝缘和防护性能。

外壳能有效防止外界环境对内部电气设备的侵害，保证人员和设备的安全。

2. 隔离装置：高压低压配电柜内部设置隔离装置，用于隔离高压电源和其他低压设备之间的电气连接，以确保高压与低压之间的安全隔离。

3. 过电压保护装置：过电压是电力系统中常见的故障之一。

高压低压配电柜内部配备过电压保护装置，如避雷器和过压继电器，能够监测和保护电气设备免受过电压的侵害。

4. 输电线路：高压低压配电柜内设置输电线路，用于从高压电源引入电能并分配到各个低压设备。

输电线路采用优质的电缆或者导线，能够承载高电压电流的传输。

5. 断路器：高压低压配电柜内部设有断路器，用于接通或切断电路，以实现对电力系统的控制和保护。

断路器具有快速动作、可靠的断电性能，在发生故障时能够及时切断电源，防止设备损坏和人员受伤。

6. 保护装置：高压低压配电柜内部还配备各种保护装置，如过载保护器、短路保护器等，用于监测电气设备的工作状态，当设备超过额定电流或电压时，能够及时切断电源，以保护设备的安全运行。

7. 控制装置：高压低压配电柜内部还设有控制装置，用于实现对电气设备的控制和操作。

控制装置一般采用自动化控制系统，能够根据电能需求进行精确控制，提高系统的稳定性和运行效率。

二、高压低压配电柜的功能1. 电能分配：高压低压配电柜能够将来自高压电源的电能分配到各个低压设备，确保电力供应的平衡和稳定。

2. 电能控制：高压低压配电柜内部的控制装置能够实现对电气设备的智能控制，根据需求进行精确操作，提高电能的利用效率。

3. 电力保护：高压低压配电柜内部的保护装置能够监测电气设备的工作状态，及时切断电源，以保护设备免受过电流、过电压等故障的损害。

低压开关柜的组成
低压开关柜一般由以下几个组成部分构成：
1. 开关柜体：开关柜体一般由钢板焊接或搭接而成，承载着整个开关柜的其他组成部分，并提供了安装和连接电器设备的空间。

开关柜体还起到保护电器设备、防止触电、防尘防水、防腐蚀等作用。

2. 开关电器：开关电器是开关柜的核心组成部分，用于控制和保护电路。

主要包括断路器、熔断器、隔离开关、接触器、按钮开关、指示灯等。

3. 配电装置：配电装置用于分配电源和控制电路的电能，保证电流的正常供应。

包括断路器、接触器、熔断器、电流互感器、电压互感器等。

4. 电气仪表：电气仪表用于测量和监测电路的电压、电流、功率、频率等参数。

包括电能表、电压表、电流表、频率表等。

5. 电动机和控制设备：用于控制和保护电动机的启动、停止和运行。

包括电动机保护器、继电器、变频器等。

6. 接线端子和导轨：用于连接电器设备和导电部件的接线端子和导轨，方便安装和维护。

7. 辅助设备：包括电源输入和输出装置、冷却装置、线缆支持架、防护装置等。

需要注意的是，不同类型的低压开关柜的组成结构可能略有不同，根据具体的应用要求和电力系统构成，可能还需要加装其他辅助装置和安全保护装置。

低压开关柜基本结构知识
一、柜体
低压开关柜的外壳通常由冷轧钢板或不锈钢板制成，具有良好的防腐蚀性能和机械强度。

柜体具有一定的密封性能，可以防止灰尘、潮湿和腐蚀物质进入开关柜内部。

柜体还可以通过开关门和熔断器盖等进行对开关柜内部的维护和操作。

二、电器元件
1.断路器：用于对电路进行开关和保护作用，可以按照负载的要求选择合适的额定电流。

断路器通常具有过载保护和短路保护功能。

2.接触器：用于控制电动机或其他电器设备的启动、停止和转换等操作。

接触器具有较大的额定电流和额定工作电压。

3.熔断器：用于对电路进行短路保护和过载保护。

熔断器通常通过电流过大自熔断的方式发挥保护作用。

4.继电器：用于实现对电路的远程控制和信号传输。

继电器通常具有高灵敏度和较小的额定电流。

三、隔离部分
四、操作部分
低压开关柜的操作部分包括手动操作装置和远程操作装置。

手动操作装置包括手柄、按钮和转换开关等，用于实现对电器元件的手动操作。

远程操作装置通常是指通过继电器、信号灯和触摸屏等实现对开关柜的远程控制和监测。

五、显示仪表
综上所述，低压开关柜的基本结构包括柜体、电器元件、隔离部分、操作部分和显示仪表等。

这些结构相互配合，共同实现对电能传输和分配的控制、保护和监测。

在设计和使用低压开关柜时，需要根据实际需求选择合适的型号和规格，并保证其正常运行和安全使用。

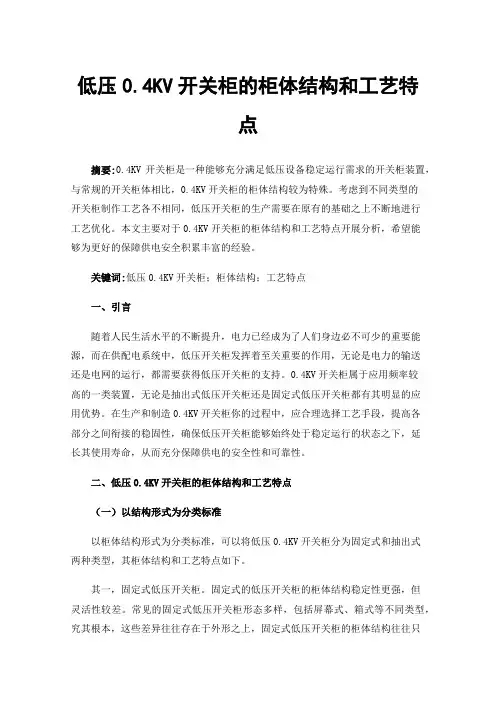

低压0.4KV开关柜的柜体结构和工艺特点摘要:0.4KV开关柜是一种能够充分满足低压设备稳定运行需求的开关柜装置，与常规的开关柜体相比，0.4KV开关柜的柜体结构较为特殊。

考虑到不同类型的开关柜制作工艺各不相同，低压开关柜的生产需要在原有的基础之上不断地进行工艺优化。

本文主要对于0.4KV开关柜的柜体结构和工艺特点开展分析，希望能够为更好的保障供电安全积累丰富的经验。

关键词:低压0.4KV开关柜；柜体结构；工艺特点一、引言随着人民生活水平的不断提升，电力已经成为了人们身边必不可少的重要能源，而在供配电系统中，低压开关柜发挥着至关重要的作用，无论是电力的输送还是电网的运行，都需要获得低压开关柜的支持。

0.4KV开关柜属于应用频率较高的一类装置，无论是抽出式低压开关柜还是固定式低压开关柜都有其明显的应用优势。

在生产和制造0.4KV开关柜你的过程中，应合理选择工艺手段，提高各部分之间衔接的稳固性，确保低压开关柜能够始终处于稳定运行的状态之下，延长其使用寿命，从而充分保障供电的安全性和可靠性。

二、低压0.4KV开关柜的柜体结构和工艺特点（一）以结构形式为分类标准以柜体结构形式为分类标准，可以将低压0.4KV开关柜分为固定式和抽出式两种类型，其柜体结构和工艺特点如下。

其一，固定式低压开关柜。

固定式的低压开关柜的柜体结构稳定性更强，但灵活性较差。

常见的固定式低压开关柜形态多样，包括屏幕式、箱式等不同类型，究其根本，这些差异往往存在于外形之上，固定式低压开关柜的柜体结构往往只有单列式和并列式两种类型。

固定式低压开关柜的两侧留有散热孔，在低压开关柜运行的过程中，元件温度升高，产生的热量会通过散热孔排出，且必要时可以通过拆除顶盖达到快速散热或进行部件装配的目的。

技术人员在安装柜体的过程中，通常会先进行柜体两侧材料的组装，形成较为稳定的支撑结构后再填补其他部分。

固定式低压开关柜的柜体无需进行过于复杂的外观设计，但外在形态必须完整。

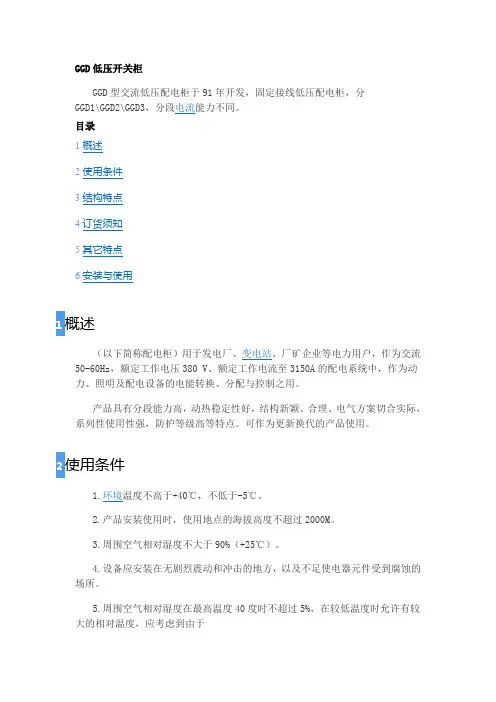

GGD低压开关柜GGD型交流低压配电柜于91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同。

目录1概述（以下简称配电柜）用于发电厂、变电站、厂矿企业等电力用户，作为交流50-60Hz，额定工作电压380 V、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。

产品具有分段能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性使用性强，防护等级高等特点。

可作为更新换代的产品使用。

2使用条件1.环境温度不高于+40℃，不低于-5℃。

2.产品安装使用时，使用地点的海拔高度不超过2000M。

3.周围空气相对湿度不大于90%（+25℃）。

4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

5.周围空气相对湿度在最高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于度的变化可能会偶然产生凝露的影响6.设备安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所7. 用户有特殊要求时可与制造厂协商解决3结构特点1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜。

2. 柜体结构：（1）柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm 和E=100mm模数排列的安装孔，以提高产品装配的通用性。

（2）用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。

（3） 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm 宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。

（4）柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。

（5）柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。

（6）柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。

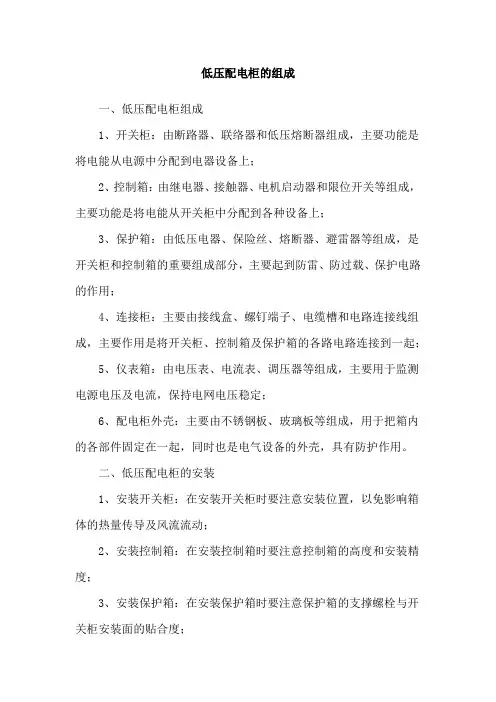

低压配电柜的组成
一、低压配电柜组成
1、开关柜：由断路器、联络器和低压熔断器组成，主要功能是将电能从电源中分配到电器设备上；
2、控制箱：由继电器、接触器、电机启动器和限位开关等组成，主要功能是将电能从开关柜中分配到各种设备上；
3、保护箱：由低压电器、保险丝、熔断器、避雷器等组成，是开关柜和控制箱的重要组成部分，主要起到防雷、防过载、保护电路的作用；
4、连接柜：主要由接线盒、螺钉端子、电缆槽和电路连接线组成，主要作用是将开关柜、控制箱及保护箱的各路电路连接到一起；
5、仪表箱：由电压表、电流表、调压器等组成，主要用于监测电源电压及电流，保持电网电压稳定；
6、配电柜外壳：主要由不锈钢板、玻璃板等组成，用于把箱内的各部件固定在一起，同时也是电气设备的外壳，具有防护作用。

二、低压配电柜的安装
1、安装开关柜：在安装开关柜时要注意安装位置，以免影响箱体的热量传导及风流流动；
2、安装控制箱：在安装控制箱时要注意控制箱的高度和安装精度；
3、安装保护箱：在安装保护箱时要注意保护箱的支撑螺栓与开关柜安装面的贴合度；
4、安装接线盒、螺钉端子及电缆槽：在安装接线盒、螺钉端子
及电缆槽时要注意安装位置，安装螺钉端子时要注意螺钉端子的数量；
5、安装仪表箱：在安装仪表箱时要注意仪表的安装位置和调整；
6、安装外壳：在安装外壳时要注意外壳的支撑螺栓和箱体之间
的安装精度及外壳的密封性。

低压开关柜的柜体结构和工艺特点一、引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。

作为柜体它既要充足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的调配等），还要充足柜体的固有要求（如坚固牢靠、整齐美观、调整简单等）。

由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。

但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。

二、柜体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。

1、从结构形式上分（1）固定式：能充足各电器元件牢靠地固定于柜体中确定的位置。

柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。

这种柜有单列，也有排列。

为了保证柜体形位尺寸，往往实行各构件分步组合方式，一般是先构成两片或左右两侧，然后再构成柜体，或先充足外形要求，再顺次连接柜体内务支件。

构成柜体各棱边的零件长度必需正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。

对于柜体两侧面，固考虑排列需要，中心不能有隆起现象。

另外从安装角度考虑，底面不能有下陷现象。

在排列安装中，地基平整是先决条件，但干整度和柜体本身都有肯定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，由于差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。

故在排列时宜用地基最高点为安装参考点，然后渐渐垫正扩排，在底面干整度较理想并可推测条件下，也可实行由中心向两侧扩排方式，使积累差值均布。

为了易于调整，抵消公差积累，柜体宽度公差都取负值。

柜体的各个构件结合体完成以后，视需要还应进行整形，以充足各部分形位尺寸要求。

对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出便利为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。

5.3 GCS技术规格书GCS低压开关柜技术性能描述总则1.1概述宁波盈泰电气有限公司生产的GCS型低压开关设备是采用标准模件、由工厂组装（FBA）的低压开关柜，它适用于交流50/60Hz，额定工作电压≤660V，额定电流6300A及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。

GCS柜架用进口优质敷铝锌钢板或优质冷轧钢板弯制成零部件，通过自攻锁紧螺钉或六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E＝25mm）。

作为新一代低压抽出式开关柜，具有如下特点：1.结构合理，技术水平高。

GCS开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。

2.防护性能好。

GCS是全隔离的开关柜，内部隔室满足IEC439-1“形式4”的规定，外壳防护等级为IP31、IP40、IP54。

3.联锁可靠。

GCS的防误操作联锁由断路器操作手柄机构和抽屉位置机械联锁操作机构共同完成，其设计精确、逻辑性极强，能有效地防止各种可能出现的误操作，并且能与运行方式相结合灵活地实现柜间联锁。

4.方案齐全，组合方便。

GCS以8E为基本单元，功能单元有8E/4、8E/2、6E、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，而且可实现PC，MCC混装，为压缩柜子数量，灵活选择方案提供了有利条件。

GCS低压开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的控制设备。

已在发电、建筑、钢铁、水泥、矿山、石化等供配电系统中广泛使用。

1.2标准与规范GCS开关柜依据下列标准进行设计与制造国标电工委员会标准：IEC60439(1992) 《低压成套开关设备和控制设备》中国国家标准：GB/T14048_1-93 《低压开关设备和控制设备总则》GB7947-87 《绝缘导体和裸导体的颜色标志》GB7251-97 《低压成套开关设备和控制设备》JB/T9661-99 《低压抽出式成套开关设备》JB4012-85 《低压空气式隔离器、开关、隔离开关及熔断器组合电器》GB3983_1-89 《低电压并联电容器》GB7947-87 《绝缘导体和裸导体的颜色标志》同时，GCS开关柜还符合德国标准VDE 0660 Part5、英国标准BS EN60439和美国NEMA标准的要求。

MNS低压抽出式开关柜结构特点MNS低压抽出式开关柜结构特点：1）MNS型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。

室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

2）MNS型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成，技术成熟，结构装置应用可行性具备批量制造应用要求。

柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。

开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化，实现抽屉装置在操作中左右上下位移1.0mm的要求，大大提高电气设备的防护等级，实现了无故障机械结构原理设计的抽屉系统装置的创新技术。

3）MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

4）设计紧凑：以较小的空间容纳较多的功能单元。

5）结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。

6）母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠7）各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。

抽屉采用XJG系列推进联锁机构，为多圈省力摇进方式，实现轻松、灵活、平稳推进移出抽屉，三位置具有三位置机械定位、显示，并带有“咔嗒”的声音提示功能，完全能轻松推进630A的3级、4级方案的抽屉应用。

8）采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。

9）采用高强度阻燃型工程塑料，有效加强了防护安全性能。

10）通用化、标准化程度高，装配方便。

低压配电柜的组成1. 引言低压配电柜是电力系统中的重要组成部分，用于对电能进行分配和控制。

它由多个设备和元件组成，以确保电能在不同用户之间的合理分配和安全使用。

本文将详细介绍低压配电柜的组成及其功能。

2. 主要组成部分低压配电柜主要由以下几个部分组成：2.1 断路器断路器是低压配电柜中最常见的设备之一。

它用于控制和保护电路，当电流超过额定值时会自动切断电路，以防止过载和短路等故障发生。

断路器通常具有过载保护和短路保护功能。

2.2 接触器接触器是一种用于控制大功率负载的开关设备。

它通过控制较小功率的信号来打开或关闭大功率回路。

接触器通常用于控制电动机、变压器等设备。

2.3 熔断器熔断器是一种过载保护设备，通过熔化导体来切断电路。

当电流超过额定值时，熔断器会自动断开电路，以防止设备损坏或火灾发生。

熔断器通常用于保护小功率负载。

2.4 电能计量仪表电能计量仪表用于测量和记录电能的使用情况。

它通常包括电流互感器、电压互感器和计量装置等组件，可以提供准确的电能消耗数据，以便进行能源管理和费用结算。

2.5 控制设备控制设备用于对低压配电柜中的各种设备和元件进行控制。

它通常包括按钮、指示灯、开关等组件，用于实现手动或自动控制功能。

2.6 过压保护装置过压保护装置用于检测和保护系统免受过高的电压影响。

它可以通过切断电路或降低电压来保护设备免受损坏。

2.7 箱体和支架箱体是低压配电柜的外壳，用于保护内部设备免受外界环境的影响。

支架则用于支撑和固定内部设备，以确保其稳定运行。

3. 功能与作用低压配电柜的主要功能和作用如下：3.1 电能分配低压配电柜通过断路器、接触器等设备，将输入的电能分配给不同的用户或负载。

它可以根据需要对电路进行切换和控制，以满足不同用户的用电需求。

3.2 电能保护低压配电柜通过断路器、熔断器等保护装置，对电路进行过载保护和短路保护。

当电流超过额定值时，这些装置会自动切断电路，以防止设备损坏或火灾发生。
