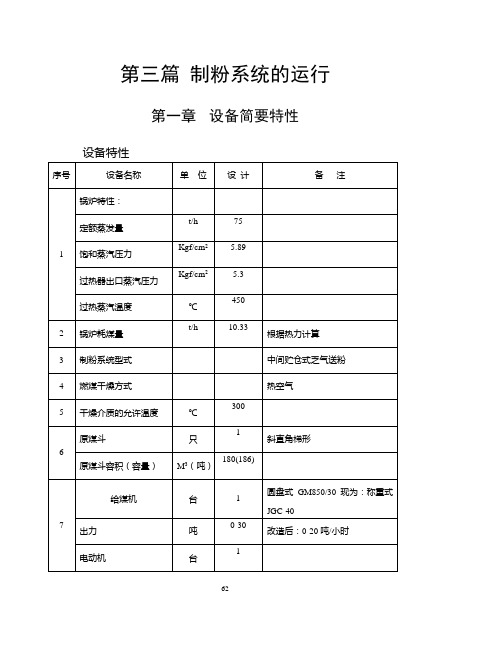

第三篇制粉系统的运行第一章设备简要特性6263第二章制粉系统的启动第一节启动前检查与准备工作一、在制粉系统启动之前的检查项目１、通项检查64(1)制粉系统辅机设备的周围无人逗留及工作，机体完整，脚手架已全部拆除，工作场所打扫干净，无积粉、积灰，道路畅通，照明充足。
(2)轴承与齿轮箱油管畅通，高低油位标线清楚，油位正常，油质良好，其冷却水入系畅通，排水管不堵塞。
(3)轴承牛油加好。
(4)靠背轮连接良好，防护罩完好，露出的轴端防护罩罩好，底脚螺丝不松动。
(5)电动机不受潮，否则应测量绝缘合格，电缆头及接地线完整，如果停用两周及以上室内电动机，停用一周以上的室外电动机，启动前应测量绝缘。
(6)电动机紧急按钮开关，电压表、电流表完好可靠。
(7)电动机电源送上，其开关指示灯，绿灯亮，红灯灭。
(8)各风门挡板开关灵活，并能全开及严密关闭，位臵正确；传动装臵牢固完整，标志明确，挡板开关方向位臵与标志一致；摇控装臵动作正确、灵活。
(9)制粉系统各风压表，温度表完好入系。
(10)通知有关人员检查电气设备，热工仪表具备启动条件。
２、制粉系统管道及部件专项检查：(1)制粉系统各处应无积粉、积煤及自燃现象（特别要注意煤粉管弯头、磨煤机进口、细粉分离器进口等处）。
(2)粗粉分离器折向门开度适当、一致。
(3)锁气器动作灵活，并能严密关闭。
(4)木屑、木块分离器筛子完整，筛孔合适，其上无煤粉及杂物堆积。
(5)各检查孔、人孔门关闭严密，管道保温良好，无漏风。
(6)所有防爆完整严密，引出管及防雨设备完整、牢固。
(7)细粉分离器下粉换向门通粉仓。
65(8)粉仓吸潮门关闭。
(9)煤粉仓粉位测量装臵完整，动作灵活，指示正确并提到适当高度。
(10)灭火装臵完好，并处于备用状态。
３、给煤机的专项检查：(1)给煤机下煤斗内无积煤及自燃现象。
(2)煤闸板在关闭位臵。
(3)给煤机电动机及减速装臵符合通项检查规定。
(4)给煤机出煤口闸板已提升，位臵正常。
第一章制粉系统第一节概述制粉系统是锅炉设备的一个重要系统。
本工程制粉系统采用中速磨冷一次风机正压直吹式制粉系统，采用6台中速磨煤机，燃用设计煤种时，5台运行，1台备用。
燃用校核煤种I时，5台运行，1台备用。
燃用校核煤种II时，6台运行。
要求锅炉燃用设计煤种煤粉细度R90=17%，校核煤种I 及校核煤种II煤粉细度R90=18%，煤粉均匀性指数不小于1.2。
它由原煤斗、给煤机、磨煤机、煤粉管道、一次风机和密封风机等组成。
在直吹式制粉系统中，磨煤机磨制的煤粉全部送入炉膛内燃烧，因此在任何时候制粉系统的制粉量均等于锅炉的燃料消耗量。
这说明制粉系统的工作情况直接影响锅炉的运行工况，因此要求制粉系统的制粉量能随时适应锅炉负荷的变化而变化。
在制粉系统中，通常使用热风对进入磨煤机的原煤进行干燥，并将磨煤机磨制好的煤粉输送出去。
根据风机的位置不同，直吹式制粉系统又分为负压和正压两种系统。
在负压直吹式制粉系统中，风机装在磨煤机之后，整个系统处在负压下工作。
负压系统优点是磨煤机处于负压下工作，不会向外冒粉，工作环境比较干净，但系统中风机叶片易磨损，降低了风机效率，增加了通风电耗。
在正压制粉系统中，由于磨煤机和煤粉管道都处于正压下工作，如果密封问题解决不好，系统将会向外冒粉，造成环境污染，因此，必须在系统中加装密封风机。
第二节制粉系统的布置本厂每台锅炉设置6座原煤仓。
每座原煤仓的有效容积为778m3，按设计煤种5座煤斗储量能满足锅炉MCR负荷约8.1小时耗煤量，按校核煤种5座煤斗储量能分别满足锅炉MCR负荷约9.1、8.5小时耗煤量，符合《火力发电厂设计技术规程》的要求。
为了防止堵煤在双曲线部分内衬不锈钢材料。
并在仓壁上设置疏松装置。
本厂两台机组合用一个煤仓间，集中布置在两炉之间，采取侧煤仓布置方式。
煤仓间宽度为23.5m，长度为70.0m，采用四列式结构，跨距分别为7.9m、7.7m、7.9m，柱距为10.0m。
煤仓间内设有0.00m 层、17.0m层和44.5m层。
电站锅炉制粉系统运行中常见问题及处理措施一. 制粉系统的出力制粉系统的出力必须随时与锅炉的负荷要求相匹配，同时要根据机组负荷的高低选择合适的运行磨煤机的数量，保证制粉系统的出力能满足负荷变化的要求。
同时制粉系统的运行方式还应充分考虑燃烧稳定、汽温控制等的需要。
磨煤机在不同条件下，磨制不同煤种的出力是不同的。
在燃用设计煤种，入磨煤粒度为35mm，出口煤粉细度R90=18%时，每台磨煤机的保证出力为57.67t/h，在磨损中后期，5台磨的总出力不小于锅炉B-MCR工况燃煤量的110%。
影响制粉系统出力的主要因素有：1.入磨原煤的水分对磨煤机出力影响大的水分主要是原煤的外水分。
外水分高，无论对磨制、煤粉的输送及入炉后的着火都不利。
外水分增大，提高了对磨煤机干燥出力的要求，若进入辗磨区的煤水分太大，会使煤粒在受辗磨后，难以脱离辗磨区，即出现“粘板”现象，从而使磨煤机的出力大大下降。
2.原煤的可磨性系数可磨性系数表征了煤被磨制成煤粉的难易程度。
磨煤机的制粉出力随着煤的可磨性系数的下降而下降，本工程使用的磨煤机的设计出力是指磨制设计煤种淮南烟煤（其可磨性系数为50）时的磨煤机出力。
3.入磨煤的粒度一般情况下，入炉煤的粒度对磨煤机的出力影响不大。
但当入磨煤的粒度超过一定的界限，这些过大煤粒会被辗辊“推开”，无法“咬入”磨制成煤粉，同时过大煤粒还会造成一部分煤层失去被辗磨的机会，从而使磨煤机的出力下降。
4.煤粉细度磨煤机出口煤粉细度通过出口分离器的叶片角调节。
出口煤粉要求越细，则磨煤机的回粉量越大，增加了磨盘上煤层的厚度。
而磨煤机的加载力则是与给煤量成正比的，与磨盘煤层厚度无关，即碾磨力在一定给煤量条件下是不变的。
而相同辗磨力作用下，磨盘上煤层厚度越在，其磨制煤粉的效率就越低。
总之，对出口煤粉细度要求越高，则磨煤电耗将大大增加，并导致制粉出力的降低。
由于出口煤粉细度还影响到燃烬程度、燃烧效率以及结渣程度，需要通过试验确定燃用某煤种时的经济细度。
制粉系统详细介绍火电厂大型燃煤锅炉机组一般都采用煤粉燃烧方式。
这种燃烧方式可以适合于大的锅炉容量，具有较高的燃烧效率、较广的煤种适应性以及较迅速的负荷响应性。
煤粉在炉内是处于悬浮状态燃烧的，燃烧过程在煤粉流经炉膛的短暂时间内完成，从着火稳定性与系统的经济性角度，电站锅炉都对煤粉的细度和干度提出一定的要求。
火力发电厂制粉系统的任务就是将原煤进行磨碎、干燥，成为具有一定细度和水分的煤粉，并把锅炉燃烧所需要的煤粉送入炉内进行燃烧。
制粉系统从系统风压方面可分为正压式和负压式；从工作流程方面又可分为直吹式和中间储仓式两类。
所谓直吹式制粉系统，就是原煤经过磨煤机磨成煤粉后直接吹入炉膛进行燃烧；而中间储仓式制粉系统是将制备出的煤粉先储存在煤粉仓中，然后根据锅炉负荷需要，再从煤粉仓取出经给粉机送入炉膛燃烧。
直吹式制粉系统制备出的煤粉一般是被具有一定风压的一次风吹至炉膛的，系统处于正压状态，所以直吹式制粉系统一般属于正压式制粉系统；而在中间储仓式制粉系统中制备出的煤粉一般是由排粉风机抽出的，系统处于负压状态，所以中间储仓式制粉系统一般属于负压式制粉系统。
我国电厂内各种类型的制粉系统都有采用，过去采用较多的是具有低速钢球磨煤机的中间储仓式制粉系统。
近年来，随着火电建设和电力工业技术的发展，600MW的锅炉所配用的制粉系统几乎都是冷一次风机正压直吹式制粉系统，配置双进双出筒式钢球磨煤机。
双进双出钢球磨煤机每端进口有一个空心圆管，圆管外围有用弹性固定的螺旋输煤器，螺旋输煤器和空心圆管可随磨煤机筒体一起转动，螺旋输煤器如像连续旋转的铰刀，使从给煤机下落的煤，由端头下部不断地被刮向筒内。
螺旋铰刀与空心圆筒的径向外侧在一个固定的圆筒外壳体，圆筒外壳体与带螺旋的空心圆筒之间有一定间隙，这个间隙的作用是：下部可通过煤块，上部可通过磨制后的风粉混合物。
对于硬件杂物可能使螺旋铰刀被卡涩时，因为螺旋铰刀是弹性固定在空心圆管上的，允许有一定位移变形作用，因而不易卡坏。
第二节MPS磨煤机的结构及其特性一、概述1958年诞生、1965年第一台样机、2000多台MPS磨MPS含义M-----Mill；P-----pendulum；S----Schussel二、MPS磨煤机结构介绍结构图如下：(5)磨辊的调换及辊胎的翻身比较容易。
(6)磨煤单位电耗小，磨煤电耗率为6.5kW·h／t煤。
(7)MPS磨煤机有可靠的密封装置，使它既能在正常工况下运行，不会使煤粉向外泄出，亦能在负压工况下运行而不吸入外界的冷风。
尤其是磨辊的轴颈处设有专用的密封空气系统，可保证其不受煤粉的侵入。
第三节制粉系统的运行制粉系统是煤粉锅炉的重要辅助系统，它的启停、运行的好坏，直接影响锅炉的安全性与经济性。
制粉系统发生故障，会使锅炉出力降低，甚至被迫停炉。
制粉系统运行不稳定，会使炉内燃烧不稳，甚至会灭火。
运行的基本要求是：(1)磨制满足锅炉出力所需要的煤粉量；(2)保证煤粉的质量合格，以满足锅炉燃烧的要求；(3)降低制粉电耗和其他损耗，提高经济性；会剧烈增加。
因此对给煤机的初期给煤量要有一定要求(一般由磨煤机热态试验来确定)，通常定为30％～40％给煤机额定出力。
当磨煤机工作正常后，再按需要增加给煤量。
3)直吹式制粉系统首台磨煤机启动投粉的条件——投运煤粉燃烧器条件。
锅炉炉膛内，由燃油或燃气形成稳定燃烧火焰，锅炉负荷达到20％MCR(锅炉最大连续蒸发量)以上，空气预热器出口热空气温度大于150℃(或空气预热器进口烟温大于某一规定值)，首台磨煤机才能启动投粉。
4)对于煤粉燃烧器设置相应点火装置的锅炉，当启动磨煤机时，必须将其相应的煤粉点火装置投入，以保证在每个煤粉燃烧器投运时，煤粉能迅速稳定地着火，防止因燃烧器射流周围高温回流而发生局部爆燃的现象。
这对无法安装防爆门的大容量锅炉来说尤为重要。
2.MPS磨煤机和E型磨煤机的启停顺序控制(1)MPS磨煤机及其系统启动顺序控制逻辑。
图7—4为MPS磨煤机及其系统启动顺序控制逻辑图。
