一、前言汽轮机发电机是电站中的重要设备，其正常运转对电力生产起着至关重要的作用。
然而，随着使用时间的增长，汽轮机发电机的部件可能会因为各种原因而出现磨损、老化甚至损坏的情况。
其中，轴瓦的乌金融化或损坏是一种常见的故障，本文将就此问题展开探讨。
二、轴瓦乌金融化或损坏的概念和表现1. 轴瓦乌金融化轴瓦乌金融化是指轴瓦表面因摩擦而产生的黑色物质，这种现象通常发生在汽轮机发电机高速旋转的情况下。
乌金融化不仅会使轴瓦表面质量下降，影响热工性能，还会影响润滑油的正常使用，并可能加速轴瓦的磨损和损坏。
2. 轴瓦损坏表现轴瓦损坏表现为轴瓦表面出现颗粒状磨损或磷化，严重时会产生破损、开裂、脱落等现象。
轴瓦损坏不仅会导致汽轮机发电机运行不稳定，甚至会造成严重的事故，对电站的安全和运行造成重大影响。
三、造成轴瓦乌金融化或损坏的原因1. 润滑油质量不合格有些电站使用了质量不合格的润滑油，其中可能含有杂质、铁锈等颗粒物，会加速轴瓦的磨损，甚至在高速旋转的情况下产生摩擦热，导致轴瓦的乌金融化。
2. 润滑油供油不足在汽轮机发电机运行过程中，如果润滑油的供油量不足，会导致摩擦面的黏附现象增加，造成轴瓦的乌金融化。
3. 润滑油温度过高或过低润滑油温度过高会造成油膜破裂，导致摩擦增大，造成轴瓦的乌金融化。
而润滑油温度过低则会导致润滑薄膜形成时间延长，增加摩擦，同样会引起轴瓦的乌金融化现象。
4. 过载运行汽轮机发电机的过载运行会使轴瓦受到更大的负荷，加速磨损，从而导致乌金融化或损坏。
5. 设备故障或不良工艺设备的不良工艺、不合理设计或者操作不当也会导致轴瓦的乌金融化或损坏，如装配过紧、不均匀磨损等情况。
6. 其他除了以上列举的几种原因外，还有其他一些因素可能引起轴瓦乌金融化或损坏，如环境因素、材料质量等。
四、预防轴瓦乌金融化或损坏的措施1. 选用合格的润滑油选择合格的润滑油对轴瓦的保护至关重要，应选择具备良好抗磨性能、高温稳定性和防腐蚀性的润滑油，并及时更换。
防止汽轮机断油烧轴瓦事故技术措施1 目的为了防止汽轮机轴瓦断油损坏事故的放生，根据《防止电力生产重大事故的二十五项重点要求》，结合12MW汽轮机制定防止汽轮机轴瓦断油损坏技术措施，从而规范电厂员工的运行操作和设备维护。
2 范围本措施适用于12MW汽轮机。
3 内容3.1轴瓦断油损坏主要因素3.1.1 主油箱油位低。
润滑油系统投运中，各油泵投入工作的瞬间会使油箱油位瞬时稍有下降，若油位本身较低，会加剧泵入口处的涡流现象，产生更多的气泡，油位偏低还易引起油泵汽蚀。
3.1.2 运行操作不当或联锁失效造成油路断油。
主要表现为：冷油器或滤油器切换操作错误造成断油；冷油器或滤油器投入时容器内空气未排尽造成瞬时断油；润滑油泵切换操作错误；运行油泵故障跳闸而备用泵未联动；润滑油压力低而备用泵未联动；盘车期间，润滑油泵停运或润滑油压过低而盘车未停。
3.1.3停机过程中三台油泵出口阀门开度过小，无法满足润滑油压，造成润滑油压低。
3.1.4厂用电失去汽机惰走过程中直流油泵故障不能启动。
3.1.5润滑油系统滤芯堵塞造成断油。
3.1.6油系统内漏。
主要因素有：润滑油过压阀调整不当误动作；油泵出口逆止门泄漏。
3.1.7油系统外漏。
主要因素有：临时滤油机及其管路系统，在线固定滤油机及其管路系统等。
3.1.8油质不合格。
油中的杂质（固体颗粒和水分)对轴瓦安全运行有极大影响。
硬质颗粒可引起轴瓦过量磨损或划痕，油中的水分会使油的氧化、乳化和结垢加剧。
导致油质不合格主要原因有：油系统清理和冲洗不符合标准，油系统存留杂渣；油档结垢或轴封压力调节不当进汽，油中带水严重；油净化装置未能很好地投入。
3.2缺油现象3.2.1 一个或数个轴瓦金属温度升高。
3.2.2 一个或数个轴承回油温度升高。
3.2.3 润滑油压可能降低。
3.2.4轴承振动可能增大。
3.2.5润滑油箱油位可能下降。
3.3 防范措施3.3.1 汽轮机的交、直流润滑油泵自启动装置以及事故按钮，应按要求定期进行试验，保证处于良好的备用状态（机组冷态做此试验时：必须关闭油泵出口门方能启动油泵，然后缓慢开启油泵出口手动门，防止油泵出力过大，导致油泵电机过负荷损坏）。

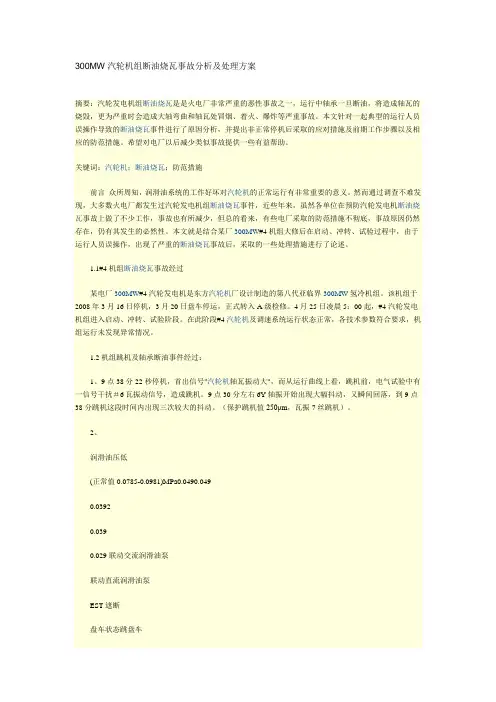

300MW汽轮机组断油烧瓦事故分析及处理方案摘要：汽轮发电机组断油烧瓦是是火电厂非常严重的恶性事故之一，运行中轴承一旦断油，将造成轴瓦的烧毁，更为严重时会造成大轴弯曲和轴瓦处冒烟、着火、爆炸等严重事故。
本文针对一起典型的运行人员误操作导致的断油烧瓦事件进行了原因分析，并提出非正常停机后采取的应对措施及前期工作步骤以及相应的防范措施。
希望对电厂以后减少类似事故提供一些有益帮助。
关键词：汽轮机；断油烧瓦；防范措施前言众所周知，润滑油系统的工作好坏对汽轮机的正常运行有非常重要的意义。
然而通过调查不难发现，大多数火电厂都发生过汽轮发电机组断油烧瓦事件，近些年来，虽然各单位在预防汽轮发电机断油烧瓦事故上做了不少工作，事故也有所减少，但总的看来，有些电厂采取的防范措施不彻底，事故原因仍然存在，仍有其发生的必然性。
本文就是结合某厂300MW#4机组大修后在启动、冲转、试验过程中，由于运行人员误操作，出现了严重的断油烧瓦事故后，采取的一些处理措施进行了论述。
1.1#4机组断油烧瓦事故经过某电厂300MW#4汽轮发电机是东方汽轮机厂设计制造的第八代亚临界300MW氢冷机组。
该机组于2008年3月16日停机，3月20日盘车停运，正式转入A级检修。
4月25日凌晨5：00起，#4汽轮发电机组进入启动、冲转、试验阶段。
在此阶段#4汽轮机及调速系统运行状态正常，各技术参数符合要求，机组运行未发现异常情况。
1.2机组跳机及轴承断油事件经过：1、9点38分22秒停机，首出信号"汽轮机轴瓦振动大"，而从运行曲线上看，跳机前，电气试验中有一信号干扰＃6瓦振动信号，造成跳机。
9点30分左右6Y轴振开始出现大幅抖动，又瞬间回落，到9点38分跳机这段时间内出现三次较大的抖动。
（保护跳机值250μm，瓦振7丝跳机）。
2、润滑油压低(正常值0.0785-0.0981)MPa0.0490.0490.03920.0390.029联动交流润滑油泵联动直流润滑油泵EST遮断盘车状态跳盘车机组跳闸后，随后在转速下降过程中润滑油压下降，交流润滑油泵联动，但联动后又停止运行。
汽轮机轴瓦乌金磨损及脱落问题分析和处理摘要：汽轮机轴瓦乌金磨损及脱落的比较常见问题，主要针对电厂汽轮机轴承常见的故障进行深入分析并且提出合理的对策，确保电厂日常工作稳定开展的重要性。
关键词：汽轮机轴瓦乌金磨损脱落问题分析引言：在电厂的日常生产过程中汽轮机是一个相当关键的设备，与电厂的经济及社会效益紧紧相关，其主要作用是将热能转化成为机械能，进而对整个电厂的生产起重要作用。
轴承是汽轮机设备上的一个非常重要的部件，但是在日常的使用和操作过程当中难免会出现相应的问题。
总之，汽轮机轴承常见问题有推力轴承和支持轴承发生故障等问题，要想针对存在的问题进行改进，就需要从局部出发，对设备的各个细节、各个零件进行处理，并且对存在的典型故障进行分析，制定出相应的改进对策，确保电厂的稳定生产，避免由于设备故障而导致的供电质量下降的情况发生。
1、轴承乌金磨损及脱落轴承使用范围：轴瓦通常采用轴承合金（乌金），软化温度130-140度，查阅汽轮机气启动、运行说明书，机组启动、运行的限制值，支持轴承巴氏合金温度；报警值：105℃，停机值：115℃（手动）。
这是乌金所能承受的温度，实践经验当乌金温度超过90度时，轴瓦乌金表面就要受到损伤。
1.1轴瓦乌金缺陷：主要由原始出厂前存在的浇铸隐性缺陷，或运行中机组强烈振动、机组过负荷、油温控制不当、轴承座标高或其它原因使轴瓦局部负荷过重等多种因素造成。
1.2大小修对轴瓦的检修工作要根据运行情况进行重点检查、轴瓦断油、油中夹带机械杂质损伤乌金面、轴承受力分配不均过载等，通常在检修中可看到乌金脱胎及局部熔化、轴径有较深的沟槽；轴承金属温度明显升高或轴承冒烟，回油温度升高，严重的有轴承烧瓦故障等。
推力轴承损坏时，推力瓦块金属温度及轴向位移发生变化；推力轴承监视保护报警；汽轮机振动增加。
2、汽轮机轴瓦损坏因素很多，总结分析主要有以下原因：2.1安装或检修时油管道内有金属毛刺和杂质，造成轴颈、轴瓦划伤。
