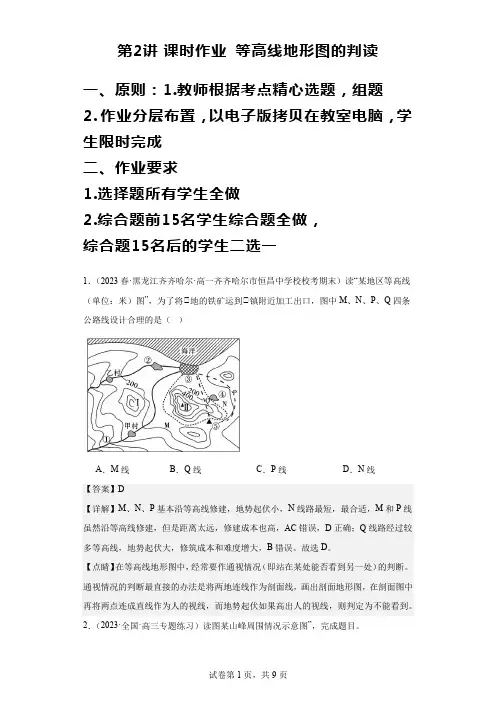

第2讲课时作业等高线地形图的判读一、原则：1.教师根据考点精心选题，组题2.作业分层布置，以电子版拷贝在教室电脑，学生限时完成二、作业要求1.选择题所有学生全做2.综合题前15名学生综合题全做，综合题15名后的学生二选一1．（2023春·黑龙江齐齐哈尔·高一齐齐哈尔市恒昌中学校校考期末）读“某地区等高线（单位：米）图”，为了将⑤地的铁矿运到⑤镇附近加工出口，图中M、N、P、Q四条公路线设计合理的是（）A．M线B．Q线C．P线D．N线【答案】D【详解】M、N、P基本沿等高线修建，地势起伏小，N线路最短，最合适，M和P线虽然沿等高线修建，但是距离太远，修建成本也高，AC错误，D正确；Q线路经过较多等高线，地势起伏大，修筑成本和难度增大，B错误。
故选D。
【点睛】在等高线地形图中，经常要作通视情况（即站在某处能否看到另一处）的判断。
通视情况的判断最直接的办法是将两地连线作为剖面线，画出剖面地形图，在剖面图中再将两点连成直线作为人的视线，而地势起伏如果高出人的视线，则判定为不能看到。
2．（2023·全国·高三专题练习）读图某山峰周围情况示意图”，完成题目。
图中a→b剖面线绘制的地形剖面图是下面四幅图中的（）A．B．C．D．【答案】D【详解】根据图中剖面线的位置，可以判断a端点海拔为2200m，b端点海拔在2200-2300m。
A图中a端点海拔小于2200m，C图中b端点海拔在2200m以下，AC错误。
在接近a端点的2300m-2400m等高线之间有一闭合等高线，由于其内侧有湖泊，所以可以判断该处为低地，该低地海拔在2200-2300m，山顶的海拔高度应在2500-2600m 之间，B图湖泊海拔在2400m附近，不符合题意，B错误，D正确。
故选D。
（2023春·河南驻马店·高一统考期末）下图为某区域等高线地形图，甲处与其西侧的河谷盆地之间存在明显的山谷风。
02地图三要素、等高线地形图【学习目标】1、了解地图三要素，方向、比例尺、图例和注记；2、学会分析比例尺的大小比较；3、掌握等高线地形图的判读；4、结合具体等高线地形图，分析其对人类活动的影响；【我的构建】【基础回顾】1、地图上的方向有几种判读方法？2、如果告诉你某一方向（如：东），其他方向怎么判读？3、在地图上，内流河、沙漠、铁路、沼泽怎样表示？[例1]如图为南半球某局部区域图，图中L为河流， X、Y为等高线(等高距为200米)，对角线为一条经线。
据此回答。
(1)图中河流L的流向为（）A.从西流向东B.从西南流向东北C.从东流向西D.从东北流向西南(2)若X数值为500m，图中A所在地（）A.300m<A<500mB.A>700 mC.500 m<A<700 mD.A<700 m4、读下图思考：（1）比较甲乙两幅图比例尺大小，说明理由。
（2）说明图幅面积、比例尺大小与其所表示实际范围大小和内容详略的关系。
（3）根据甲乙两图，分析两图选取的比例尺大小为何不同，你有何启示？大范围的地区多选用较小的比例尺地图。
如世界政区图、中国政区图等。
小范围的地区多选用较大的比例尺地图。
如平面图、军事图、旅游图等。
例2下面两幅地图中。
比例尺较大的一幅是，表示内容更详细的是________。
5、完成下列问题，你得出怎样的结论？将比例尺放大到原图的N倍，新比例尺为，则放大后图幅面积是原来的倍。
将比例尺放大了N倍，新比例尺为，则放大后图幅面积是原来的倍。
将比例尺缩小到原图的1/N，新比例尺为，则图幅面积为原图的倍。
将比例尺缩小了1/N，新比例尺为，则图幅面积为原图的倍。
例3 下图是某地的等高线地形图。
若图中最粗线内的范围在图面上的面积约为6平方厘米，而其实际地表面积约为15000平方米。
(1)这幅图的比例尺约为（）A.1∶5000B.1∶25000000C.1∶250000D.1∶50000(2)图中乙地最可能遭受下列哪种灾害（）A.山崩B.泥石流C.洪水D.地层下陷【我的疑惑】【合作探究】【探究一】读取等高线地形图，通常要关注等高线的数值、疏密、弯曲、闭合、走向等五个方面，结合下图分别说出这五个方面反映的地理问题及地理影响。
第二讲 地图地图是按照一定数学法则，用规定的图式符号和颜色，把地球表面的自然和社会现象，有选择地缩绘在平面图纸上的图。
如中国政区图、各种比例尺地形图等。
一、地图的三要素（一）比例尺1．定义：表示图上距离比实地距离缩小的程度 比例尺＝图上距离/实地距离2．表示形式：数字式文字式线段式例1：在一张地图上，60°N 纬线上有两地，其图上距离为11.1cm ，经度相差30°。
则此图的比例尺是A 、1：15000000B 、1：1000000C 、1：30000000D 、1：15000003例2:A 乙图上一厘米代表的水平距离是甲图的2倍B 乙图表示的范围比甲图广，内容比甲图详细C 甲图表示的范围比乙图广，内容比乙图详细D 甲图表示的范围比乙图小，内容比乙图粗略4、比例尺的放大与缩小①比例尺放大：原比例尺×放大到的倍数或原比例尺×（ 1＋放大倍数）。
例如：将1/20000的比例尺放大1倍，即比例尺放大到2倍，放大后的比例尺是：1/10000，比例尺变大。
②比例尺缩小：原比例尺×缩小到的倍数（分数倍）或原比例尺×（1－缩小倍数）例如：将1/120000的比例尺缩小1/4，即比例尺缩小到3/4，缩小后的比例尺应为：1/160000，比例尺缩小。
③缩放后图幅面积的变化：比例尺放大后的图幅面积=原图面积×放大到的倍数之平方。
例如：将比例尺放大到原图的2倍，则放大后图幅面积是原来的4倍。
比例尺缩小后的图幅面积=原图面积×缩小到的倍数之平方。
例如：将比例尺缩小到原图的1/2，则图幅面积为原图的1/4注意:比例尺缩放只是对距离的缩放,而不是对图的缩放。
地图图幅放大的倍数是其比例尺放大倍数的平方。
例3:将1：1000的地图比例尺放大1倍后，下列说法正确的是 (）A 、新图比例尺为1：2000B 、新图图幅面积比原图增加了2倍C 、新图表示的地理事物比原图简略D 、在原图上淮河的长度为10厘米，在新图上长20厘米5.比例尺大小的选定(1)给自己家绘制一张新居布置平面图选用：选用大比例尺(2)在一张边长为104cm 的白纸上绘制中国政区图，边上各留2cm 的边框，问下列比例尺中最合适的是：A ．1：5000000B ．1：5700000C ．1：6000000D ．1：5300000【解析】图上最大距离为100cm,我国行政区划的实地距离南北约5500km,东西约5000km,则分别可采用的比例尺是1：5000000和1：5500000，由于纸张大小一定，所以为了让中国的所有区域都绘制出来，应选择小的比例尺，比例尺小于1：5500000都可以，但在所给的小于1：5500000比例尺中，越大的比例尺因为反映的地理事物越详细，则应选择比较大的较为合适。

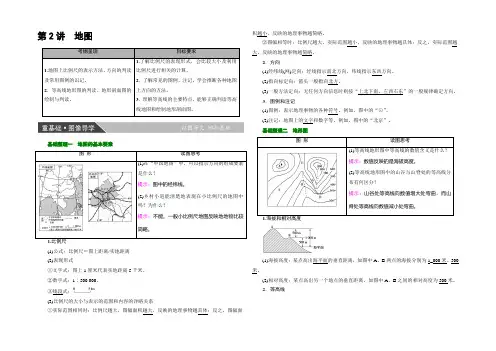

第2讲地图考纲呈现目标要求1.地图上比例尺的表示方法、方向的判读及常用图例的识记。
2．等高线地形图的判读、地形剖面图的绘制与判读。
1.了解比例尺的表现形式，会比较大小及利用比例尺进行相关的计算。
2．了解常见的图例、注记，学会推断各种地图上方向的方法。
3．理解等高线的主要特点，能够正确判读等高线地图和绘制地形剖面图。
基础整理一地图的基本要素图形读图思考(1)在“中国地图”中，可以指示方向的组成要素是什么？提示：图中的经纬线。
(2)乡村小道能清楚地表现在小比例尺的地图中吗？为什么？提示：不能。
一般小比例尺地图反映地地物比较简略。
1.比例尺(1)公式：比例尺＝图上距离/实地距离(2)表现形式①文字式：图上1厘米代表实地距离5千米。
②数字式：1∶500 000。
③线段式：(3)比例尺的大小与表示的范围和内容的详略关系①实际范围相同时：比例尺越大，图幅面积越大，反映的地理事物越具体；反之，图幅面积越小，反映的地理事物越简略。
②图幅相等时：比例尺越大，实际范围越小，反映的地理事物越具体；反之，实际范围越大，反映的地理事物越简略。
2．方向(1)经纬线(网)定向：经线指示南北方向，纬线指示东西方向。
(2)指向标定向：箭头一般指向北方。
(3)一般方法定向：无任何方向信息时则按“上北下南，左西右东”的一般规律确定方向。
3．图例和注记(1)图例：表示地理事物的各种符号。
例如，图中的“⊙”。
(2)注记：地图上的文字和数字等。
例如，图中的“北京”。
基础整理二地形图图形读图思考(1)等高线地形图中等高线的数值含义是什么？提示：数值反映的是海拔高度。
(2)等高线地形图中的山谷与山脊处的等高线分布有何区分？提示：山谷处等高线向数值增大处弯曲，而山脊处等高线向数值减小处弯曲。
1.海拔和相对高度(1)海拔高度：某点高出海平面的垂直距离，如图中A、B两点的海拔分别为1_000米、500米。
(2)相对高度：某点高出另一个地点的垂直距离，如图中A、B之间的相对高度为500米。
考点3 地图三要素及地形图的判读考点热度★★★☆☆一、地图的三要素地图的三个基本要素：比例尺、方向、图例。
1．比例尺（1）定义：比例尺又叫缩尺，表示图上距离比实地距离缩小的程度。
（2）公式：比例尺=图上距离／实地距离。
（3）表示方法：a．线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。
b．数字式：用数字的比例式或分数式表示比例尺的大小。
如：1：100或1/100，表示图上1厘米代表实地距离100厘米，即1米。
c．文字式：在地图上用文字直接写m地图上1厘米代表实地距离多少千米。
如：图上1厘米相当于实地距离50千米。
2．地图的方向（1）方向的种类：从方向的种类来看，地图上主要有东、西、南、北四个基本方向，还有东北、西北、东南、西南四个特殊方向。
（2）方向的表示方法：a．一般定向法：在既无指向标也没有经纬时，一般遵循“上北下南，左西有东”的原则。
b．指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。
c．经纬定向法：经线指示南北方向，纬线指示东西方向。
3．地图的图例和注记（1）图例：图例是地图的语言，包括各种符号和它们的文字说明、地理名称和数字。
常用的图例符号有统一的规定。
（2）注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的文字，叫做注记。
（3）图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物，了解它们的特征。
二、地形图的判读1．海拔和相对高度（1）海拔：地面某个地点高出海平面的垂直距离。
（2）相对高度：某个地点高出另一个地点的垂直距离。
2．等高线与等深线（1）等高线①等高线：在地图上，把各个地点的海拔标注在地图上，再把海拔高度相同的各点连接成线，就是等高线。
等高线上一般都标m高度，单位是米。
②等高线的特点a．同一等高线上高度相等。
b．相邻两条等高线之间高差相等。
c．坡陡的地方，等高线密集；坡缓的地方，等高线稀疏。
（2）等深线：在地图上，把海洋中深度相同的各点连接成线，叫做等深线。
知识解析等高线地形图的判读等高线地形图判读的九点突破等高线地形图的判读一直是高考地理的重难点，本文旨在通过总结相关题型作答技巧，为同学们提供更系统的解题思维，希望能够对大家有所帮助。
【战略篇】等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结。
一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。
结论：中间高两侧低——山脊；中间低两侧高——山谷。
方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。
结论：凸高为谷，凸低为脊。
战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征:在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。
沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
三、有关定量计算：1.相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2.悬崖绝对高度的计算:1、悬崖崖顶的绝对高度：大≤H＜大＋Δd大：指重合等高线中高度最大的。
2、悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。
理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。
一、单项选择题
读下图，回答1～2题。
1．a在c的________方向( )
A．东北 B．西南
C．西北 D．正北
解析：a点坐标是(30°S,180°)，c点坐标是(50°S,140°W)，通过比较可知C项正确。
答案：C
2．若ab段图上距离为2.2 cm，则该图的比例尺约为( )
A．1∶100 000 B．1∶1 000 000
C．1∶10 000 000 D．1∶100 000 000
解析：根据比例尺的公式计算，比例尺等于图上距离与实地距离的比值。
a、b在同一条经线上，且纬度差是20度，所以其实地距离约为(111×20)千米。
答案：D
3．下图中，属于注记的是( )
①▲②1 729③天堂寨④▲和1 729
A．①② B．②③
C．③④ D．①③
解析：地图中的文字或数字是注记，表示地理事物的符号是图例，因此“1 729”和“天堂寨”是注记。
答案：B
读图，回答4～5题。
4．分析甲、乙两图，可以看出 ( )
A．比例尺甲大于乙
B．甲为地图，乙为景观图
C．比例尺均为数字式
D．图乙中的动物形象属于注记
解析：比较甲、乙两图中的比例尺可知，图甲为线段式，图乙为数字式，且比例尺甲大于乙。
答案：A
5．关于图甲的叙述，正确的是 ( )
A．沿公路从火车站到农业实验区，其方向是先正北后正东
B．学校在农业实验区的东北方向
C．火车站位于科技园区的西南方向
D．若比例尺放大1倍，则图幅面积将增大2倍
解析：依据图甲中的指向标，可判断沿公路从火车站到农业实验区是先向东北后向东南；学校在农业实验区的西北方向，火车站在科技园区的西南方向；若比例尺放大1倍，图幅面积将增大3倍。
答案：C
(20xx·××市高二检测)生活中常常需要用到地图，相信你已经掌握了地图的基本知识。
仔细阅读下图，完成6～7题。
6．学校位于科技园区的( )
A．正南方 B．正北方
C．正东方 D．正西方
解析：由图中指向标可判断，此地图方向为上北下南、左西右东。
学校位于科技园区的正西方。
答案：D
7．小明量得学校到火车站的图上距离约为3厘米，如果他从学校到火车站，大约要走( )
A．450厘米 B．150米
C．450米 D．45千米
解析：图中比例尺为图上1厘米表示实际距离150米。
学校到火车站的图上距离为3厘米，则实际距离为150×3＝450米。
答案：C
8．(重庆卷)下图示意某GIS软件显示的某校部分建筑分布的地图窗口及其属性(如用途、建筑面积、建筑高度等)的浏览窗口(面积单位：m2；高度单位：m)。
读图，若在该GIS软件中量算到学校局部用地的长为300 m，宽为220 m，要将此用地的平面图用1∶1 000的比例输出，则选用纸张幅面最小的是( )
A．A4纸(29.7cm×21cm)
B．B4纸(36.4cm×25.7cm)
C．A3纸(42cm×29.7cm)
D．B3纸(51.5cm×36.4cm)
解析：比例尺＝图上距离÷实地距离。
由题干可知，比例尺为
1∶1 000。
用地长为300 m，则其在图上距离为30 cm；用地宽为220 m，则图上距离为22 cm。
结合选项可知，A4纸长度和宽度均不够，B4纸、A3纸、B3纸都能画出完整的平面图，其中B4纸幅面最小，B项正确。
答案：B
如图为某地等值线图，数值关系为a>b>c。
读图完成第9题。
9．若三条线为等高线，则①、②两地代表的地形分别是( )
A．山脊山脊 B．山谷山谷
C．山脊山谷 D．山谷山脊
解析：本题考查的是在等高线地形图上区分山脊、山谷。
同一等高线地形图上，等高线弯曲部位向高值凸出，表示山谷；向低值凸出，表示山脊。
答案：D
如图为某地等高线地形图。
读图，完成10～11题。
10．①、②两地比较( )
A．①海拔低于② B．①、②海拔相同
C．①海拔高于② D．①、②表示盆地
解析：本题考查等高线地形图的判读。
读图可知，图中①、②两地周围的等高线闭合且等高线数值中间高四周低，故①、②都为山顶；图中等高距为100米，故山顶①的海拔在1 200～1 300米之间，山顶②的海拔在1 100～1 200米之间。
根据题意，C项正确。
答案：C
11．对于③和④两条虚线的判断，正确的是( )
A．③表示山谷 B．③表示山脊
C．④表示山谷 D．③、④均表示山脊
解析：本题考查等高线地形图的判读。
读图可知，④处的等高线向海拔低处凸为山脊，③处的等高线向海拔高处凸为山谷，故选项A 符合题意。
答案：A
地形等高线的弯曲与疏密蕴含着许多关于地形的信息。
下图是某地区等高线地形示意图。
读图回答12～13题。
12．图中所示地区山脊的基本走向为( )
A．东北—西南向 B．东西向
C．西北—东南向 D．南北向
解析：根据山脊概念——等高线弯曲部分指向低处，结合等高线图即可判断山脊基本上呈东北—西南走向。
答案：A
13．图示山体主峰的西北坡地形特征是 ( )
A．上、下部均陡峭
B．上部较陡，下部较缓
C．上、下部均平缓
D．上部较缓，下部较陡
解析：等高线越密集坡越陡，结合图示山体主峰西北坡的等高线密集程度判断即可。
答案：B
二、综合题
14．读下面三幅图，完成下列各题。
(1)在甲图中，判别地物方向：张庄在河西村的________方向，在东山的________方向。
(2)在乙图中：
①比例尺用数字式表示为________。
②图中有一辆拖拉机沿公路从A处出发穿过B地到达C处，拖拉机行驶的方向先是向________方向，然后向________方向行驶。
③图中小河中箭头表示的河水流向为________。
(3)观察丙图，判别地物方向。
①B在C的________方向；C在A的________方向；D在A的
________方向。
②如果你站在北极点，那么你的四周是________方向。
(4)通过以上练习，得出不同地图的方向辨别方法。
①一般地图：_________________________________________。
②指向标地图：________________________________________
_________________________________________________。
③经纬网地图：_______________________________________。
答案：(1)正西西北
(2)①1∶80 000②正南东南③自东向西
(3)①正西正南东南②正南
(4)①上北下南，左西右东②依据指向标的指向，面北而立，左西右东；北极点为最北端，南极点为最南端③经线指示南北方向，纬线指示东西方向
15．读图，回答下列问题。
(1)观察图中的图例，判断该国的首都是________，除首都外，你还能看到哪些地理事物？
(2)图中位于澳大利亚东南部的河流a的流向大致是自________向________。
(3)中国首都北京位于澳大利亚首都的________方向。
(4)在1∶150 000 000的世界政区图上量得中国首都北京到澳大利亚首都的直线距离为6厘米，则两地的实地距离是________千米。
答案：(1)堪培拉一般城市、铁路、季节河湖、洲界等
(2)东西(3)西北(4)9 000
16．读下图，回答下列问题。
(1)写出图中序号表示的地形名称：
①________，②________，③________，④________，
⑤________，⑥________。
(2)⑤、⑦两地的垂直距离为________米，若两地图上水平距离为
2.3厘米，其实地水平距离是________千米。
(3)如果把该图上的比例尺放大到原图比例尺的2倍，放大后的比例尺为________(用数字表示)。
(4)小河流向________方。
计划把水从A水库调到C处，有AC和BC两条路线，选择哪一条比较合理？为什么？
解析：在等高线地形图上，等高线越密集，坡度越陡，不同等高线重叠处是陡崖(如图中的②)；等高线越稀疏，坡度越平缓。
当等高线呈闭合曲线时，由外向内增高的为山峰(如图中的⑤、⑦)；由内向外增高的为洼地、盆地(如图中的①)。
等高线的曲线向高处凸出的是山谷、河谷(如图中的③)；向低处凸出的为山脊(如图中的④)。
两个山峰之间相对较低的部位，形似马鞍，为鞍部(如图中⑤和⑦两个山峰之间的⑥)。
⑤和⑦两个山峰之间的垂直距离，实际上是两个山峰之间的相对高度。
已知图上距离求实地距离，根据公式计算时要注意计算结果单位应是厘米，要把它转化成所要求的单位千米。
小河流向应注。
