专题02 运动学图像 追及、相遇问题(解析版)

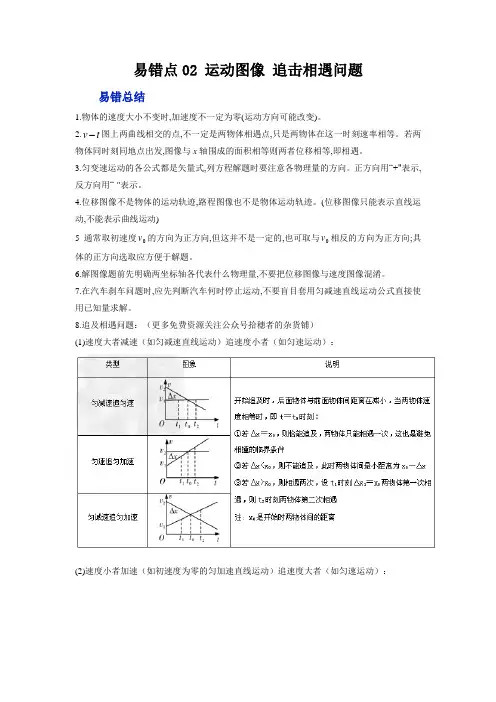

易错点02 运动图像 追击相遇问题易错总结1.物体的速度大小不变时,加速度不一定为零(运动方向可能改变)。

2.t v 图上两曲线相交的点,不一定是两物体相遇点,只是两物体在这一时刻速率相等。

若两物体同时刻同地点出发,图像与x 轴围成的面积相等则两者位移相等,即相遇。

3.匀变速运动的各公式都是矢量式,列方程解题时要注意各物理量的方向。

正方向用“+"表示,反方向用“-"表示。

4.位移图像不是物体的运动轨迹,路程图像也不是物体运动轨迹。

(位移图像只能表示直线运动,不能表示曲线运动)5通常取初速度0v 的方向为正方向,但这并不是一定的,也可取与0v 相反的方向为正方向;具体的正方向选取应方便于解题。

6.解图像题前先明确两坐标轴各代表什么物理量,不要把位移图像与速度图像混淆。

7.在汽车刹车问题时,应先判断汽车何时停止运动,不要盲目套用匀减速直线运动公式直接使用已知量求解。

8.追及相遇问题：（更多免费资源关注公众号拾穗者的杂货铺） (1)速度大者减速（如匀减速直线运动）追速度小者（如匀速运动）：(2)速度小者加速（如初速度为零的匀加速直线运动）追速度大者（如匀速运动）：(3)相遇问题的常见情况：○1同向运动的两物体追及即相遇； ○2相向运动的物体，当各自发生的位移大小和等于开始时两物体的距离时即相遇。

解题方法 1..两种常考题型题型一：识图——通过题目所给图像获取信息此题型往往通过所给图像,求解或判断物体的位移、平均速度、加速度等,还可以比较两个物体的运动,难度大的还要根据图像斜率来判断运动情况。

题型二：选图——根据题目情景选择物理图像此题型是根据题目情景或结合函数解析式选择物理图像。

2.运动图像要点分析类别 t x -图像t v -图像t a -图像纵轴 位移 速度 加速度 横轴 时间时间时间线运动物体的位移与时间的关系运动物体的速度与时间的关系 运动物体的加速度与时间的关系 某点斜率 表示该点的瞬时速度表示该点的加速度表示该点的加速度的变化率两线交点 表示两物体相遇 表示两物体该时刻速表示两物体该时刻加度相同速度相同 面积无意义线和横轴所围面积表示物体运动的位移线和横轴所围面积表示物体的速度变化量 纵轴截距表示0=t 时的位移表示0=t 时的速度表示0=t 时的加速度【易错跟踪训练】易错类型1：逻辑推理不严密1．在人工智能机器人跑步比赛中，0t =时两机器人位于同一起跑线上，机器人甲、乙运动的速度-时间图像如图所示，则下列说法正确的是（ ）A ．机器人乙起跑时，机器人甲正好跑了2mB ．机器人乙从起跑开始，经3s 后刚好追上机器人甲C ．机器人甲、乙相遇之前的最大距离为4mD ．机器人乙超过机器人甲后，甲、乙可能再次相遇 【答案】B 【详解】A ．根据v —t 图像与t 轴所围面积表示位移，可知机器人乙在2s t =时起跑，此时，机器人甲跑过的距离121m 2x m ⨯== 选项A 错误；B ．机器人乙起跑3s 后，甲通过的位移531m 4m 2x +=⨯= 乙通过的位移132m 4m 2x +=⨯= 可知x x =乙甲说明机器人乙追上甲，选项B 正确；C ．两机器人在速度相等（即3s t =）时相距最远，两者间的最大距离等于03s ～内的位移之差，则max 1211m m 1.5m 22x ⨯⨯=+= 选项C 错误；D ．机器人乙超过机器人甲后，乙的速度总比甲的大，则甲、乙不可能再次相遇，选项D 错误。

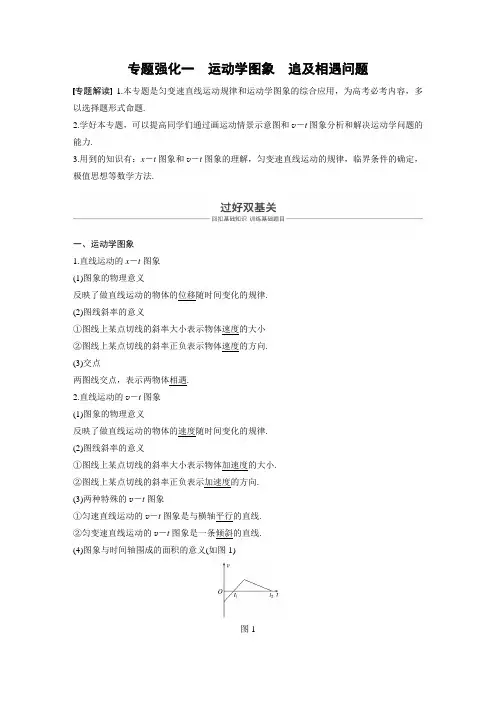

专题强化一运动学图象追及相遇问题专题解读 1.本专题是匀变速直线运动规律和运动学图象的综合应用，为高考必考内容，多以选择题形式命题.2.学好本专题，可以提高同学们通过画运动情景示意图和v－t图象分析和解决运动学问题的能力.3.用到的知识有：x－t图象和v－t图象的理解，匀变速直线运动的规律，临界条件的确定，极值思想等数学方法.一、运动学图象1.直线运动的x－t图象(1)图象的物理意义反映了做直线运动的物体的位移随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率大小表示物体速度的大小②图线上某点切线的斜率正负表示物体速度的方向.(3)交点两图线交点，表示两物体相遇.2.直线运动的v－t图象(1)图象的物理意义反映了做直线运动的物体的速度随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率大小表示物体加速度的大小.②图线上某点切线的斜率正负表示加速度的方向.(3)两种特殊的v－t图象①匀速直线运动的v－t图象是与横轴平行的直线.②匀变速直线运动的v－t图象是一条倾斜的直线.(4)图象与时间轴围成的面积的意义(如图1)图1①图象与时间轴围成的面积表示位移.②若此面积在时间轴的上方，表示这段时间内的位移方向为正；若此面积在时间轴的下方，表示这段时间内的位移方向为负.(5)交点两图线交点表示此时两物体速度相同.自测1甲、乙两物体从同一点出发且在同一条直线上运动，它们的位移—时间(x－t)图象如图2所示，由图象可以看出在0～4 s内()图2A.甲、乙两物体始终同向运动B.第4 s末时，甲、乙两物体间的距离最大C.甲的平均速度等于乙的平均速度D.乙物体一直做匀加速直线运动答案 C解析由题图可知在0～2 s内，甲、乙同向运动，在2～4 s内两者反向运动，选项A错误；第4 s末两物体相遇，两物体间的距离不是最大，选项B错误；由题图知在0～4 s内，甲、乙的位移都是2 m，故平均速度相等，选项C正确；根据图线斜率的绝对值等于速度的大小，可知乙物体一直做匀速直线运动，选项D错误.自测2如图3所示，为某物体做直线运动的v－t图象，由此可知()图3A.前1 s物体的位移大小为1 mB.前2 s末物体的瞬时速度大小为2 m/sC.前3 s内物体的加速度大小为3 m/sD.前3 s物体做匀变速直线运动答案 A解析在v－t图象中，相应图线与时间轴所围的面积表示位移，由题图知，前1 s内物体的位移大小x ＝12×1×2 m ＝1 m ，选项A 正确；在1～3 s 内由题图得，物体的加速度a ＝Δv Δt ＝0－2 m/s3 s －1 s＝－1 m/s ，第2 s 末物体的瞬时速度v ＝v 0＋at ＝2 m/s －1 m/s 2×1 s ＝1 m/s ，选项B 、C 错误；第1 s 内物体做匀加速直线运动，1～3 s 内物体做匀减速直线运动，选项D 错误. 二、追及与相遇问题 1.概述当两个物体在同一条直线上运动时，由于两物体的运动情况不同，所以两物体之间的距离会不断发生变化，就会涉及追及、相遇或避免碰撞等问题. 2.两类情况(1)若后者能追上前者，则追上时，两者处于同一位置，后者的速度一定不小于前者的速度. (2)若后者追不上前者，则当后者的速度与前者的速度相等时，两者相距最近. 3.相遇问题的常见情况(1)同向运动的两物体追及并相遇：两物体位移大小之差等于开始时两物体间的距离. (2)相向运动的两物体相遇：各自发生的位移大小之和等于开始时两物体间的距离.自测3 平直公路上的甲车以10 m /s 的速度做匀速直线运动，乙车静止在路面上，当甲车经过乙车旁边时，乙车立即以大小为1 m/s 2的加速度沿相同方向做匀加速运动，从乙车加速开始计时，则( )A.乙车追上甲车所用的时间为10 sB.乙车追上甲车所用的时间为20 sC.乙追上甲时，乙的速度是15 m/sD.乙追上甲时，乙的速度是10 m/s 答案 B解析 设乙车追上甲车所用的时间为t ，则有v 甲t ＝12at 2，解得t ＝20 s ，选项A 错误，B 正确；由v ＝at 得，乙车追上甲车时，乙车速度v 乙＝20 m/s ，选项C 、D 错误.命题点一 运动学图象的理解和应用1.x －t 图象与v －t 图象的比较x －t 图象v －t 图象图象举例意义倾斜直线表示匀速直线运动；曲线表示变速直线运动倾斜直线表示匀变速直线运动；曲线表示变加速直线运动特别处两条图线的交点表示相遇图线与时间轴所围面积表示位移运动情况甲做匀速直线运动，乙做速度逐渐减小的直线运动丙做匀加速直线运动，丁做加速度逐渐减小的变加速直线运动位移0～t1时间内甲、乙位移相等0～t2时间内丁的位移大于丙的位移平均速度0～t1时间内甲、乙平均速度相等0～t2时间内丁的平均速度大于丙的平均速度2.三点说明(1)x－t图象与v－t图象都只能描述直线运动，且均不表示物体运动的轨迹；(2)分析图象要充分利用图象与其所对应的物理量的函数关系；(3)识图方法：一轴、二线、三斜率、四面积、五截距、六交点.例1(多选)如图4，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位移—时间(x－t)图线，由图可知()图4A.在时刻t1，a车追上b车B.在时刻t2，a、b两车运动方向相反C.在t1到t2这段时间内，b车的速率先减少后增加D.在t1到t2这段时间内，b车的速率一直比a车的大答案BC解析由题图可知，t1时刻，b车追上a车，故A错误；x－t图象的斜率表示速度，由于t2时刻a、b两图象的斜率一正、一负，故两车运动方向相反，B正确；由b图线的斜率的变化可以看出t1到t2这段时间b车的速率先减少后反向增加，C正确；如图所示，在t3时刻b图线的斜率与a图线的相等，此时两车的速率相等，故D错误.例2 (2014·新课标全国Ⅱ·14)甲、乙两汽车在一平直公路上同向行驶.在t ＝0到t ＝t 1的时间内，它们的v —t 图象如图5所示.在这段时间内( )图5A.汽车甲的平均速度比乙的大B.汽车乙的平均速度等于v 1＋v 22C.甲、乙两汽车的位移相同D.汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大 答案 A解析 根据v —t 图象中图线与时间轴所围的面积表示位移，可以看出汽车甲的位移x 甲大于汽车乙的位移x 乙，选项C 错误；根据v ＝xt 得，汽车甲的平均速度v 甲大于汽车乙的平均速度v 乙，选项A 正确；汽车乙的位移x 乙小于初速度为v 2、末速度为v 1的匀减速直线运动的位移x ，即汽车乙的平均速度小于v 1＋v 22，选项B 错误；根据v —t 图象的斜率反映了加速度的大小，因此汽车甲、乙的加速度大小都逐渐减小，选项D 错误.变式1 甲、乙两车在同一条直道上行驶，它们运动的位移x 随时间t 变化的关系图象如图6所示.已知乙车做匀变速直线运动，其图线与t 轴相切于10 s 处.则下列说法正确的是( )图6A.甲车的初速度为零B.乙车的初位置在x 0＝60 m 处C.乙车的加速度大小为1.6 m/s 2D.5 s 时两车相遇，此时甲车速度较大 答案 C解析 由题图可知甲车做匀速直线运动，速度v 甲＝Δx Δt ＝205 m/s ＝4 m/s.故A 错；由题图可知乙车做匀减速直线运动，可看做是反方向的匀加速直线运动，则有x ＝12at 2.由题图可知，当其反向运动5 s 时，位移为20 m.则有20＝12a ·52，得加速度大小a ＝1.6 m/s 2.因其共运动了10 s ，可得x 0＝12×1.6×102 m ＝80 m.C 对，B 错；t ＝5 s 时，两车相遇，但甲车速度v 甲＝4 m/s 小于乙车速度v 乙＝8 m/s ，D 错.变式2 (2018·广东佛山质检)如图7所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )图7A.在0～t 3时间内甲、乙两质点的平均速度相等B.甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C.甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D.在t 3时刻，甲、乙两质点都回到了出发点 答案 A解析 因在0～t 3时间内甲、乙两质点的速度图线与t 轴所围“面积”相等，说明位移相等，则甲、乙两质点的平均速度相等，故A 项正确；在0～t 1时间内，甲的图线斜率为正值，加速度为正方向，在t 2～t 3时间内，乙的图线斜率为负值，加速度为负方向，两个加速度不相同，故B 项错误；甲质点在0～t 1时间内的平均速度等于0＋v 02＝v 02，乙质点在0～t 2时间内的平均速度等于0＋v 02＝v 02，故C 项错误；由图可知甲、乙两质点的速度均为正值.则两质点均做单向直线运动，不可能回到出发点，故D 项错误. 拓展点1 非常规图象 1.三类图象(1)a －t 图象：由v ＝v 0＋at 可知图象与横轴所围面积表示速度变化量Δv ，如图8甲所示； (2)x t －t 图象：由x ＝v 0t ＋12at 2可得x t ＝v 0＋12at ，图象的斜率为12a ，如图乙所示.图8(3)v 2－x 图象：由v 2－v 02＝2ax 可知v 2＝v 02＋2ax ，图象斜率为2a . 2.解题技巧图象反映了两个变量(物理量)之间的函数关系，因此要由运动学公式推导出两个物理量间的函数关系，来分析图象的意义.例3 一质点沿直线运动，如图9所示是从t ＝0时刻开始的质点的xt －t 图象(x 为位移)，可以推知( )图9A.质点做匀减速运动B.加速度的大小是1 m/s 2C.t ＝2 s 时的速度是1 m/sD.t ＝2 s 时位移是3 m答案 B解析 由题意可得图线的函数表达式为x t ＝1＋12t ，即x ＝t ＋12t 2，又因为匀变速直线运动中位移公式为x ＝v 0t ＋12at 2，根据对应关系得v 0＝1 m/s ，a ＝1 m/s 2＞0，因此质点做匀加速运动，故A 项错误，B 项正确.当t ＝2 s 时，根据公式v ＝v 0＋at ，求出速度是3 m/s ，故C 项错误；当t ＝2 s 时，代入表达式x ＝t ＋12t 2，可得位移是4 m ，故D 项错误.变式3 (2017·江西南昌3月模拟)一辆汽车做直线运动，其v 2－x 图象如图10所示.关于汽车的运动，下列说法错误的是( )图10A.汽车的初速度为4 m/sB.汽车的加速度大小为0.5 m/s 2C.汽车第4 s 末的速度为2 m/sD.汽车前10 s 内的位移为15 m 答案 D解析 由题图可知初始时速度的平方为16 m 2/s 2，则汽车的初速度v 0＝4 m/s ，A 项正确.由题图可知v 2与x 的关系式为v 2－42＝－x ，再与公式v 2－v 02＝2ax 对比可知汽车做匀减速直线运动，加速度a ＝－0.5 m/s 2，B 项正确．由v ＝v 0＋at ，可得汽车第4 s 末的速度为v 4＝4 m/s －0.5×4 m/s ＝2 m/s ，C 项正确.因0－v 0a ＝8 s ，则知第8 s 末车停止，汽车前10 s 内位移x ＝0－v 202a＝16 m ，D 项错误. 拓展点2 图象间的相互转化例4 一物体由静止开始沿直线运动，其加速度随时间变化的规律如图11所示.取物体开始运动的方向为正方向，则下列关于物体运动的v －t 图象正确的是( )图11答案 C命题点二 追及相遇问题1.分析思路可概括为“一个临界条件”“两个等量关系”.(1)一个临界条件：速度相等.它往往是物体间能否追上或(两者)距离最大、最小的临界条件，也是分析判断问题的切入点；(2)两个等量关系：时间等量关系和位移等量关系，通过画草图找出两物体的时间关系和位移关系是解题的突破口.2.能否追上的判断方法物体B追赶物体A：开始时，两个物体相距x0，到v A＝v B时，若x A＋x0＜x B，则能追上；若x A＋x0＝x B，则恰好不相撞；若x A＋x0＞x B，则不能追上.3.特别提醒若被追赶的物体做匀减速直线运动，一定要注意判断被追上前该物体是否已经停止运动. 4.三种方法(1)临界法：寻找问题中隐含的临界条件，例如速度小者加速追赶速度大者，在两物体速度相等时有最大距离；速度大者减速追赶速度小者，若追不上则在两物体速度相等时有最小距离.(2)函数法：设两物体在t时刻相遇，然后根据位移关系列出关于t的方程f(t)＝0，若方程f(t)＝0无正实数解，则说明这两个物体不可能相遇；若方程f(t)＝0存在正实数解，说明这两个物体能相遇.(3)图象法.①若用位移图象求解，分别作出两个物体的位移图象，如果两个物体的位移图象相交，则说明两物体相遇.②若用速度图象求解，则注意比较速度图线与时间轴包围的面积.例5甲、乙两车在同一直线轨道上同向行驶，甲车在前，速度为v1＝8 m/s，乙车在后，速度为v2＝16 m/s，当两车相距x0＝8 m时，甲车因故开始刹车，加速度大小为a1＝2 m/s2，为避免相撞，乙车立即开始刹车，则乙车的加速度至少为多大？答案 6 m/s2解析方法一：临界法设两车速度相同时均为v，所用时间为t，乙车的加速度大小为a2，则v1－a1t＝v2－a2t＝v，v1＋v2t＝v2＋v2t－x0，解得t＝2 s，a2＝6 m/s2，即t＝2 s时，两车恰好未相撞，显然此后在停止运动前，甲的速度始终大于乙的速度，故可避免相撞.满足题意的条件为乙车的加速度至少为6 m/s2.方法二：函数法甲、乙运动的位移：x 甲＝v 1t －12a 1t 2，x 乙＝v 2t －12a 2t 2避免相撞的条件为x 乙－x 甲<x 0 即12(a 2－a 1)t 2＋(v 1－v 2)t ＋x 0>0 代入数据有(a 2－2)t 2－16t ＋16>0不等式成立的条件是：Δ＝162－4×16(a 2－2)<0，且a 2－2>0 解得a 2>6 m/s 2.变式4 (多选)(2016·全国卷Ⅰ·21)甲、乙两车在平直公路上同向行驶，其v －t 图象如图12所示.已知两车在t ＝3 s 时并排行驶，则( )图12A.在t ＝1 s 时，甲车在乙车后B.在t ＝0时，甲车在乙车前7.5 mC.两车另一次并排行驶的时刻是t ＝2 sD.甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m 答案 BD解析 由题中v －t 图象得a 甲＝10 m/s 2，a 乙＝5 m/s 2，两车在t ＝3 s 时并排行驶，此时x 甲＝12a 甲t 2＝12×10×32 m ＝45 m ，x 乙＝v 0t ＋12a 乙t 2＝10×3 m ＋12×5×32 m ＝52.5 m ，所以t ＝0时甲车在前，距乙车的距离为L ＝x 乙－x 甲＝7.5 m ，B 项正确.t ＝1 s 时，x 甲′＝12a 甲t ′2＝5m ，x 乙′＝v 0t ′＋12a 乙t ′2＝12.5 m ，此时x 乙′＝x 甲′＋L ＝12.5 m ，所以另一次并排行驶的时刻为t ＝1 s ，故A 、C 项错误；两次并排行驶的位置沿公路方向相距L ′＝x 乙－x 乙′＝40 m ，故D 项正确.变式5 (2018·河北保定调研)在平直公路上有甲、乙两辆汽车从同一位置沿着同一方向运动，它们的速度－时间图象如图13所示，则( )图13A.甲、乙两车同时从静止开始出发B.在t＝2 s时乙车追上甲车C.在t＝4 s时乙车追上甲车D.甲、乙两车在公路上可能相遇两次答案 C1.(多选)(2017·河北唐山一中模拟)在足球比赛中，跑位技术相当重要.图1所示为某前锋球员在时间t0内沿直线跑位的速度－时间图象，则在这段时间内，该球员()图1A.运动方向不变B.运动的加速度方向不变C.先做加速运动后做减速运动D.运动的加速度先减小后增大答案AC解析因v－t图象中图线的斜率表示加速度.则由题图可知球员先做加速度减小的加速运动，后做加速度先增大后减小的减速运动，其运动方向不变，则A、C正确，B、D错误.2.(多选)(2017·山西五校四联)甲、乙两车在一平直公路上同向行驶，其速度－时间图象如图2所示.下列说法正确的是()图2A.乙车做曲线运动B.0～10 s内，乙车的位移大于甲车的位移C.t＝10 s时，两车可能相遇D.0～10 s内，必有某一时刻甲、乙两车的加速度相同答案BCD解析因甲、乙两车在一平直公路上同向行驶，则甲、乙两车均做直线运动，因v－t图象中图线的斜率表示加速度，则由题图可知乙车做加速度逐渐减小的变加速直线运动，甲车做匀加速直线运动，且t＝0时a乙＞a甲，t＝10 s时a乙＜a甲，则0～10 s内必有某一时刻a乙＝a，A项错误，D项正确.因v－t图象中图线与t轴所围面积表示位移，则由题图可知0～10 s 甲内乙车位移大于甲车位移，因题中没明确甲、乙出发位置，则t＝10 s时两车可能相遇，B、C项正确.3.(2017·河北唐山一模)a、b两物体同时从同一地点开始做匀变速直线运动，二者运动的v－t 图象如图3所示，下列说法正确的是()图3A.a、b两物体运动方向相反B.a物体的加速度小于b物体的加速度C.t＝1 s时两物体的间距等于t＝3 s时两物体的间距D.t＝3 s时，a、b两物体相遇答案 C解析由题图可知a、b两物体的速度均为正值，则a、b两物体运动方向相同，A项错误.因v－t图象中图线的斜率表示加速度，则a的加速度大于b的加速度，B项错误.v－t图象中图线与坐标轴所围的面积表示位移，因为t＝1 s到t＝3 s，a图线和b图线与t轴所围的面积相等，即此时间段两物体位移相同，则t＝1 s时两物体的间距等于t＝3 s时两物体的间距，C项正确.由题图可知t＝3 s时，x b＞x a，又a和b同时、同地出发，同向运动，所以t＝3 s 时，b在a前方，D项错误.4.(多选)甲、乙两物体在同一直线上运动的x －t 图象如图4所示，以甲的出发点为原点，出发时刻为计时起点.则从图象可以看出( )图4A.t 2到t 3这段时间内甲的平均速度大于乙的平均速度B.乙比甲先出发C.甲开始运动时，乙在甲前面x 0处D.甲在中途停了一会儿，最终也没追上乙 答案 AC解析 在t 2～t 3这段时间内，甲的位移大于乙的位移，由v ＝xt ，所以甲的平均速度大于乙的平均速度，A 项正确.由题图知乙和甲同时出发，且乙在甲前面x 0处，故B 项错误，C 项正确.在t 3时刻，甲追上了乙，D 项错误.5.(多选)一质点做直线运动的v －t 图象如图5所示，下列选项正确的是( )图5A.在2～4 s 内，质点所受合外力为零B.质点在0～2 s 内的加速度比4～6 s 内的加速度大C.在第4 s 末，质点离出发点最远D.在0～6 s 内，质点的平均速度为5 m/s 答案 AD解析 由题图可知，在2～4 s 内，质点做匀速直线运动，所以所受合外力为零，A 对.由题图可知，质点在0～2 s 内加速度大小为5 m/s 2，4～6 s 内加速度大小为10 m/s 2，B 错.由题图可知，在第5 s 末，质点离出发点最远，C 错.在0～6 s 内，质点的平均速度v ＝xt ＝5 m/s ，D 对.6.质点做直线运动时的加速度随时间变化的关系图象如图6所示，该图线的斜率为k ，图中阴影部分面积为S ，下列说法正确的是( )图6A.斜率k 表示速度变化的快慢B.斜率k 表示速度变化的大小C.面积S 表示t 1～t 2的过程中质点速度的变化量D.面积S 表示t 1～t 2的过程中质点的位移 答案 C7.图7是一做匀变速直线运动的质点的位移—时间图象(x －t 图象)，P (t 1，x 1)为图象上一点.PQ 为过P 点的切线，与x 轴交于点Q (0，x 2).下列说法正确的是( )图7A.t 1时刻，质点的速率为x 1t 1B.t 1时刻，质点的速率为x 1－x 2t 1C.质点的加速度大小为x 1－x 2t 21D.0～t 1时间内，质点的平均速度大小为2(x 1－x 2)t 1答案 B8.图象法可以形象直观地描述物体的运动情况.对于如图8所示的两质点运动的位移—时间图象和速度—时间图象，下列分析结果正确的是( )图8A.由图甲可知，质点做曲线运动，且速度逐渐增大B.由图甲可知，质点在前10 s内的平均速度大小为4 m/sC.由图乙可知，质点在第4 s内的加速度方向与物体运动的方向相反D.由图乙可知，质点在运动过程中，加速度大小的最大值为15 m/s2答案 D9.(多选)小张和小王分别驾车沿平直公路同向行驶，在某段时间内两车的v－t图象如图9所示，初始时，小张在小王前方x0处.下列说法正确的是()图9A.若x0＝18 m，两车相遇1次B.若x0＜18 m，两车相遇2次C.若x0＝36 m，两车相遇1次D.若x0＝54 m，两车相遇1次答案AB10.(2018·安徽马鞍山模拟)一个物体以初速度v0沿光滑斜面向上运动，其速度v随时间t变化的规律如图10所示，在连续两段时间m和n内对应面积均为S，则经过b时刻的速度大小为()图10A.(m －n )S mnB.mn (m 2＋n 2)S m ＋nC.(m 2＋n 2)S (m ＋n )mnD.(m 2＋n 2)S mn答案 C解析 设物体的加速度大小为a ，m 时间内的初速度大小为v 1，末速度(即b 时刻的速度)大小为v 2，根据x ＝v 0t ＋12at 2，得：S ＝v 1m －12am 2① S ＝v 2n －12an 2② v 2＝v 1－am③①②③联立得：v 2＝(m 2＋n 2)S(m ＋n )mn，故选C.11.(2018·山东烟台质检)如图11甲所示，A 车原来临时停在一水平路面上，B 车在后面匀速向A 车靠近，A 车司机发现后启动A 车，以A 车司机发现B 车为计时起点(t ＝0)，A 、B 两车的v －t 图象如图乙所示.已知B 车在第1 s 内与A 车的距离缩短了x 1＝12 m.图11(1)求B 车运动的速度v B 和A 车的加速度a 的大小.(2)若A 、B 两车不会相撞，则A 车司机发现B 车时(t ＝0)两车的距离x 0应满足什么条件？ 答案 (1)12 m/s 3 m/s 2 (2)x 0>36 m解析 (1)在t 1＝1 s 时A 车刚启动，两车间缩短的距离x 1＝v B t 1 代入数据解得B 车的速度v B ＝12 m/s A 车的加速度a ＝v B t 2－t 1将t 2＝5 s 和其余数据代入解得A 车的加速度大小a ＝3 m/s 2。

第04讲运动图像问题追及相遇问题目录复习目标网络构建考点一运动图像问题【夯基·必备基础知识梳理】知识点1 v-t图像知识点2 与位移和时间有关的图像知识点3 与v2-v02=2ax有关的图像知识点4 a-t图像【提升·必考题型归纳】考向1 v-t图像考向2 与位移和时间有关的图像考向3 与v2-v02=2ax有关的图像考向4 a-t图像考点二追及相遇问题【夯基·必备基础知识梳理】知识点追击相遇问题的解题思路和技巧【提升·必考题型归纳】考向1 利用图像解决追及相遇问题考向2 一维追及相遇问题考向3 二维相遇问题真题感悟1、明确各种图像的中斜率、面积、截距、拐点等内容的物理含义，并会利用图像处理物理问题。

2、掌握处理追及相遇的方法和技巧，能够利用相应的方法处理实际问题。

考点一运动图像问题知识点1v-t图像知识点2 与位移和时间有关的图像知识点3 与ax v v 222=-有关的图像知识点4a-t图像考向1 v -t 图像1．国之重器歼-20完成某次任务后，关闭发动机降落至跑道并打开减速伞，直至速度减为零。

若该机落地时（设为0=t 时刻）具有水平速度0v ，此后始终沿直线运动，经时间0t 停止，其v -t 图像如图所示。

则（ ）A ．P t 时刻，该机的加速度大小一定等于p pv tB ．0~0t 时间内，该机发生的位移小于0012v t C ．0~0t 时间内，该机受到的阻力逐渐增大D ．0~0t 时间内，该机克服阻力做功的功率逐渐减小 【答案】BD【详解】A ．根据加速度的定义式va t∆=∆故P t 时刻，该机的加速度大小数值上等于过曲线P 点的切线斜率P k 的绝对值，根据题目所给数据不能确定P k 的绝对值等于p pv t ，A 错误；BC ．由v t -图像可知，0~0t 时间内，曲线的斜率随时间逐渐减小，故加速度逐渐减小，根据牛顿第二定律=f ma 可知阻力逐渐减小，由图线与坐标轴所围“ 面积” 表示位移，可知该机发生的位移小于0012v t ，B 正确，C 错误；D ．0~0t 时间内，该机的速度v 、所受阻力f 均在减小，由P fv =可知该机克服阻力做功的功率逐渐减小，D 正确。

1.3匀变速直线运动图像和追及相遇问题一、v －t 图像1．图像的意义：v －t 图像反映了做直线运动的物体的速度随时间变化的规律，它只能描述物体做直线运动的情况．2．图像的斜率：v －t 图线(或切线)的斜率表示物体的加速度．斜率的绝对值表示加速度的大小，斜率为正表示加速度沿规定的正方向，但物体不一定做加速运动；斜率为负，则加速度沿负方向，物体不一定做减速运动． 3．v －t 图线与t 轴所围“面积”表示这段时间内物体的位移．t 轴上方的“面积”表示位移沿正方向，t 轴下方的“面积”表示位移沿负方向，如果上方与下方的“面积”大小相等，说明物体恰好回到出发点．用函数法解决非常规图像问题 二、三类图像 (1)a －t 图像由Δv ＝a Δt 可知图像中图线与横轴所围面积表示速度变化量，如图甲所示． (2)xt－t 图像 由x ＝v 0t ＋12at 2可得x t ＝v 0＋12at ，截距b 为初速度v 0，图像的斜率k 为12a ，如图乙所示．(3)v 2－x 图像由v 2－v 02＝2ax 可知v 2＝v 02＋2ax ，截距b 为v 02，图像斜率k 为2a ，如图丙所示．三、追及相遇问题1．追及相遇问题的实质就是分析两物体在相同时间内能否到达相同的空间位置． 2.追及相遇问题的基本物理模型：以甲车追乙车为例．(1)无论v 甲增大、减小或不变，只要v 甲<v 乙，甲、乙的距离不断增大．(2)若v甲＝v乙，甲、乙的距离保持不变．(3)无论v甲增大、减小或不变，只要v甲>v乙，甲、乙的距离不断减小．3．分析思路可概括为“一个临界条件”“两个等量关系”．(1)一个临界条件：速度相等．它往往是物体间能否追上或两者距离最大、最小的临界条件，也是分析、判断问题的切入点；(2)两个等量关系：时间等量关系和位移等量关系．通过画草图找出两物体的位移关系是解题的突破口．4．常用分析方法(1)物理分析法：抓住“两物体能否同时到达空间某位置”这一关键，认真审题，挖掘题目中的隐含条件，建立物体运动关系的情境图．能否追上的判断方法(临界条件法)物体B追赶物体A：开始时，两个物体相距x0，当v B＝v A时，若x B>x A＋x0，则能追上；若x B＝x A＋x0，则恰好追上；若x B<x A＋x0，则不能追上．(2)二次函数法：设运动时间为t，根据条件列方程，得到关于二者之间的距离Δx与时间t的二次函数关系，Δx＝0时，表示两者相遇．①若Δ>0，即有两个解，说明可以相遇两次；②若Δ＝0，一个解，说明刚好追上或相遇；③若Δ<0，无解，说明追不上或不能相遇．当t＝－b2a时，函数有极值，代表两者距离的最大或最小值．(3)图像法：在同一坐标系中画出两物体的运动图像．位移－时间图像的交点表示相遇，分析速度－时间图像时，应抓住速度相等时的“面积”关系找位移关系．区分x－t图像和v－t图像1．无论x－t图像、v－t图像是直线还是曲线，所描述的运动都是直线运动，图像的形状反映了x与t、v与t的函数关系，而不是物体运动的轨迹．2．x－t图像中两图线的交点表示两物体相遇，v－t图像中两图线的交点表示该时刻两物体的速度相等，并非相遇．3．位置坐标x－y图像则能描述曲线运动，图线交点表示物体均经过该位置，但不一定相遇，因为不知道时间关系．例题1.如图为一质点做直线运动的v－t图像，下列说法正确的是()A ．BC 段表示质点通过的位移大小为34 mB ．在18～22 s 时间内，质点的位移为24 mC ．整个过程中，BC 段的加速度最大D ．整个过程中，E 点所对应的时刻离出发点最远 【答案】A 【解析】BC 段，质点的位移为x ＝5＋122×4 m ＝34 m ，选项A 正确；在18～22 s 时间内，质点的位移为x ＝12×22 m ＋(－12×22) m ＝0 m ，选项B 错误；由题图看出，CE 段图线斜率的绝对值最大，则CE 段对应过程的加速度最大，选项C 错误；由题图看出，在0～20 s 时间内，速度均为正值，质点沿正方向运动，在20～22 s 时间内速度为负值，质点沿负方向运动，所以整个过程中，D 点对应时刻离出发点最远，选项D 错误．(多选)雨雪天气时路面湿滑，汽车在紧急刹车时的刹车距离会明显增加．如图所示为驾驶员驾驶同一辆汽车在两种路面紧急刹车时的v －t 图像，驾驶员的反应时间为1 s ．下列说法正确的是( )A ．从t ＝0到停下，汽车在湿滑路面的平均速度大于在干燥路面的平均速度B ．从t ＝1 s 到停下，汽车在湿滑路面的平均速度大于在干燥路面的平均速度C ．从t ＝0到停下，汽车在湿滑路面的行驶距离比在干燥路面的行驶距离多15 mD ．从t ＝1 s 到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍 【答案】CD【解析】从t ＝0到停下，汽车在湿滑路面的位移为x 1＝30×1 m ＋4×302m ＝90 m平均速度为v 1＝905 m/s ＝18 m/s 汽车在干燥路面的位移为x 2＝30×1 m ＋3×302 m ＝75 m平均速度为v 2＝754m/s ＝18.75 m/s ，x 1－x 2＝15 m ，故A 错误，C 正确；从t ＝1 s 到停下，汽车在湿滑路面的平均速度v 1′＝302m/s ＝15 m/s ，汽车在干燥路面的平均速度 v 2′＝302m/s ＝15 m/s ，故B 错误； 从t ＝1 s 到停下，汽车在湿滑路面的加速度大小a 1＝304m/s 2＝7.5 m/s 2，汽车在干燥路面的加速度大小a 2＝303 m/s 2＝10 m/s 2，则从t ＝1 s 到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍，故D 正确．在平直的公路上有甲、乙两辆汽车,它们运动的位置-时间图像如图所示。

专题2 运动学图像与追击问题以及相关实验第一部分：考点梳理考点一、运动图像的认识与理解考点二、利用v-t图像与x-t图像研究追击与相遇问题考点三、生活中的追击与相遇问题考点四、实验—研究匀变速直线运动的规律考点一、运动图像的认识与理解1．运用运动图象解题时的“六看”2、关于两种图像的三点说明(1)无论是x t图象还是v t图象都只能描述直线运动。

(2)x t图象和v t图象不表示物体运动的轨迹。

(3)x t图象和v t图象的形状由x与t、v与t的函数关系决定。

（4）x-t图无法反映质点运动的加速度的大小。

（5）v-t图像无法反映质点运动的初始位置。

考查角度1 单一质点x-t图像的理解典例1：(多选)如图所示为一个质点运动的位移x随时间t变化的图象，由此可知质点在0～4 s内 ( ) A．先沿x轴正方向运动，后沿x轴负方向运动 B．一直做匀变速运动C．t＝2 s时速度一定最大 D．速率为5 m/s的时刻有两个【答案】CD【解析】从图中可知正向位移减小，故质点一直朝着负方向运动，A错误；图象的斜率表示速度大小，故斜率先增大后减小，说明质点速率先增大后减小，即质点先做加速运动后做减速运动，做变速运动，但不是做匀变速直线运动，t＝2 s时，斜率最大，速度最大，B错误，C正确；因为斜率先增大后减小，并且平均速度为5 m/s，故增大过程中有一时刻速度为5 m/s，减小过程中有一时刻速度为5 m/s，共有两个时刻速度大小为5 m/s，D正确．考查角度2 单一质点v-t图像的理解典例2 跳伞运动员从高空悬停的直升机跳下，运动员沿竖直方向运动，其v t图象如图所示，下列说法正确的是:（）A．运动员在0～10 s内的平均速度大小等于10 m/s B．从15 s末开始运动员处于静止状态C．10 s末运动员的速度方向改变 D．10～15 s内运动员做加速度逐渐减小的减速运动【答案】：D【解析】0～10 s内，若运动员做匀加速运动，平均速度为v＝＝ m/s＝10 m/s、根据图象的“面积”等于位移可知，运动员的位移大于匀加速运动的位移，所以由公式v＝得知：0～10 s 内的平均速度大于匀加速运动的平均速度10 m/s，故A错误．由图知，15 s末开始运动员做匀速直线运动，故B错误．由图看出，运动员的速度一直沿正向，速度方向没有改变，故C错误、10～15 s图象的斜率减小，则其加速度减小，故10～15 s运动员做加速度减小的减速运动，故D正确．考查角度3 三种特殊的运动图像a-t图与图典例3一质点由静止开始按如图所示的规律运动，下列说法正确的是( )A．质点在2t0的时间内始终沿正方向运动，且在2t0时距离出发点最远B．质点做往复运动，且在2t0时回到出发点C．质点在时的速度最大，且最大的速度为D ．质点在2t0时的速度最大，且最大的速度为a 0t 0 【答案】A【解析】质点在0～2t0时间内做加速度均匀增大的加速运动，在2t0～t 0时间内做加速度均匀减小的加速运动，在t 0～23t0时间内做加速度均匀增大的减速运动，在23t0～2t 0时间内做加速度均匀减小的减速运动，根据对称性，在2t 0时刻速度刚好减到零，所以在2t 0时质点离出发点最远，在t 0时刻速度最大，故A 正确，B 、C 错误；根据图象与时间轴所围面积表示速度，可知最大速度为21a 0t 0，故D 错误典例4一质点沿x 轴正方向做直线运动，通过坐标原点时开始计时，其t xt 图象如图所示，则( )A ．质点做匀速直线运动，初速度为0、5 m/sB ．B ．质点做匀加速直线运动，加速度为0、5 m/s 2C ．质点在1 s 末速度为2 m/sD ．质点在第1 s 内的位移大小为2 m 【答案】C【解析】由图得t x ＝1＋21t ，即x ＝t ＋21t 2，根据x ＝v 0t ＋21at 2，对比可得v 0＝1 m/s ，21a ＝21 m/s 2，解得a ＝1 m/s 2，质点的加速度不变，说明质点做匀加速直线运动，初速度为1 m/s ，加速度为1 m/s 2，A 、B 错误；质点做匀加速直线运动，在1 s 末速度为v ＝v 0＋at ＝(1＋1×1) m/s＝2 m/s ，C 正确．质点在第1 s 内的位移大小x ＝(1＋21) m ＝23m ，D 错误．典例5如图甲，一维坐标系中有一质量为m ＝2 kg 的物块静置于x 轴上的某位置(图中未画出)，从t ＝0时刻开始，物块在外力作用下沿x 轴做匀变速直线运动，如图乙为其位置坐标和速率平方关系图象，下列说法正确的是( )A ．t ＝4 s 时物块的速率为2 m/sB ．加速度大小为1 m/s 2C ．t ＝4 s 时物块位于x ＝4 m 处D ．在0、4 s 时间内物块运动的位移6 m 【答案】A【解析】由x －x 0＝2a v2，结合图象可知物块做匀加速直线运动，加速度a ＝0、5 m/s 2，初位置x 0＝－2 m ，t ＝4 s 时物块的速率为v ＝at ＝0、5×4 m/s ＝2 m/s ，A 正确，B 错误；由x －x 0＝21at 2，得t ＝4 s 时物块位于x ＝2 m 处，C 错误；由x ＝21at 2，在0、4 s 时间内物块运动的位移x ＝21×0、5×0、42m ＝0、04 m ，D 错误．方法总结：1、解决v-t 与x-t 图像时要紧紧抓住图像与横纵轴交点的意义以及图像斜率、图像线下所围面积的意义来进行思考，切记将两种图像的意义混淆；2、解决a-t 图像的问题时主要抓住图像与横纵轴的交点代表的意义，常利用排除法进行处理。

第2讲 运动图像 追及和相遇问题一、 s －t 图象和v －t 图象二、追及和相遇问题1. 追及问题的特征及处理方法：（1）初速度为零的匀加速运动的物体甲追赶同方向的匀速运动的物体乙，一定能追上，追上前有最大距离的条件：两物体速度相等，即v v =乙甲。

（2）匀速运动的物体甲追赶同向匀加速运动的物体乙，存在一个能否追上的问题。

判断方法是假若甲乙两物体能处在同一位置时，比较此时的速度大小，若v v >乙甲，能追上；若v v <乙甲，不能追上；如果始终追不上，当两物体速度相等时，两物体间的距离最小。

也可假定速度相等，从位移关系判断。

（3）匀减速运动的物体追赶同向的匀速运动的物体时，情形跟第二种类似。

2. 分析追及问题的注意点（1）要抓住一个条件，两个关系：一个条件是两物体的速度满足的临界条件，如两物体距离最大、最小，恰好追上或恰好追不上等。

两个关系是时间关系和位移关系，通过画草图找两物体的位移关系是解题的突破口。

（2）若被追赶的物体做匀减速运动，一定要注意追上前该物体是否已经停止运动。

（3）仔细审题，充分挖掘题目中的隐含条件，同时注意v t -图象的应用。

3. 相遇同向运动的两物体的追及问题即其相遇问题，分析同(1)相向运动的物体，当各自发生的位移绝对值的和等于开始时两物体间的距离时即相遇 题型讲解考点一、识别 s －t v —t 图象例1.甲、乙两物体的位移－时间图象如右图所示，下列说法正确的是A ．甲、乙两物体均做匀变速直线运动B ．甲、乙两物体由不同地点同时出发，t 0时刻两物体相遇C ．0～t 0时间内，两物体的位移一样大D ．0～t0时间内，甲的速度大于乙的速度；t 0时刻后，乙的速度大于甲的速度例2. 一跳水运动员向上跳起，先做竖直上抛运动，在t 1时刻速度减为零，t 2时刻落入水中，在水中逐渐减速，t 3时刻速度又变为零，其v t 图象如图1-8所示，已知t 3－t 2＝t 2－t 1，则关于该运动员的运动，下列说法正确的是( )．A ．该图中速度取向下为正方向B ．在0～t 2时间内v ＝v 0＋v 2C ．在t 1～t 2时间内的位移小于t 2～t 3时间内的位移D ．在t 1～t 2时间内的平均加速度小于t 2～t 3时间内的平均加速度例3．(2012·海南单科，6)如图1-1-0所示，表面处处同样粗糙的楔形木块abc 固定在水平地面上，ab 面和bc 面与地面的夹角分别为α和β，且α>β.一初速度为v 0的小物块沿斜面ab 向上运动，经时间t0后到达顶点b 时，速度刚好为零；然后让小物块立即从静止开始沿斜面bc 下滑．在小物块从a 运动到c 的过程中，可能正确描述其速度大小v 与时间t 的关系的图象是( )．例4. 一弹性小球自4.9m 高处自由落下，当它与水平地面每碰撞一次后，速度都减小为碰前的79，若图1－3－11描述的是这个弹性小球的全部运动过程，则图线反映的是下列哪个物理量随时间变化的过程( )A ．位移B ．路程C ．速度D ．加速度考点二、利用图像解题：例5.一物体做加速直线运动，依次通过A 、B 、C 三点，AB =BC 。

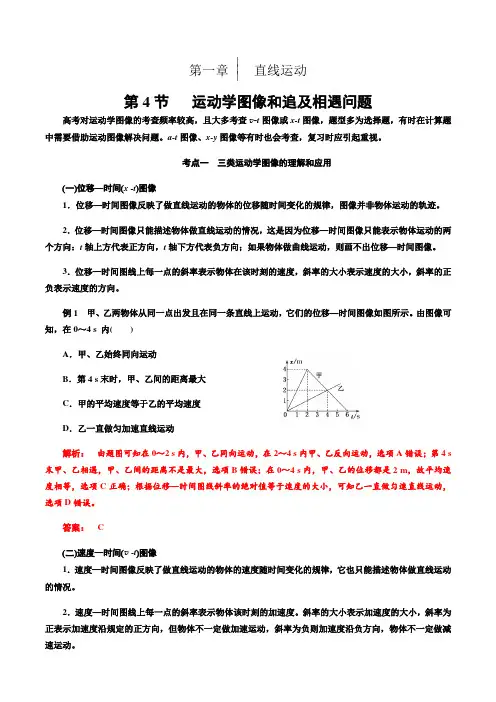

第一章 ⎪⎪⎪直线运动 第4节 运动学图像和追及相遇问题高考对运动学图像的考查频率较高，且大多考查v-t 图像或x-t 图像，题型多为选择题，有时在计算题中需要借助运动图像解决问题。

a-t 图像、x-y 图像等有时也会考查，复习时应引起重视。

考点一 三类运动学图像的理解和应用(一)位移—时间(x -t )图像1．位移—时间图像反映了做直线运动的物体的位移随时间变化的规律，图像并非物体运动的轨迹。

2．位移—时间图像只能描述物体做直线运动的情况，这是因为位移—时间图像只能表示物体运动的两个方向：t 轴上方代表正方向，t 轴下方代表负方向；如果物体做曲线运动，则画不出位移—时间图像。

3．位移—时间图线上每一点的斜率表示物体在该时刻的速度，斜率的大小表示速度的大小，斜率的正负表示速度的方向。

例1 甲、乙两物体从同一点出发且在同一条直线上运动，它们的位移—时间图像如图所示。

由图像可知，在0～4 s 内( )A ．甲、乙始终同向运动B ．第4 s 末时，甲、乙间的距离最大C ．甲的平均速度等于乙的平均速度D ．乙一直做匀加速直线运动解析： 由题图可知在0～2 s 内，甲、乙同向运动，在2～4 s 内甲、乙反向运动，选项A 错误；第4 s 末甲、乙相遇，甲、乙间的距离不是最大，选项B 错误；在0～4 s 内，甲、乙的位移都是2 m ，故平均速度相等，选项C 正确；根据位移—时间图线斜率的绝对值等于速度的大小，可知乙一直做匀速直线运动，选项D 错误。

答案： C(二)速度—时间(v -t )图像1．速度—时间图像反映了做直线运动的物体的速度随时间变化的规律，它也只能描述物体做直线运动的情况。

2．速度—时间图线上每一点的斜率表示物体该时刻的加速度。

斜率的大小表示加速度的大小，斜率为正表示加速度沿规定的正方向，但物体不一定做加速运动，斜率为负则加速度沿负方向，物体不一定做减速运动。

3．速度—时间图线与t 轴所围面积表示这段时间内物体的位移。

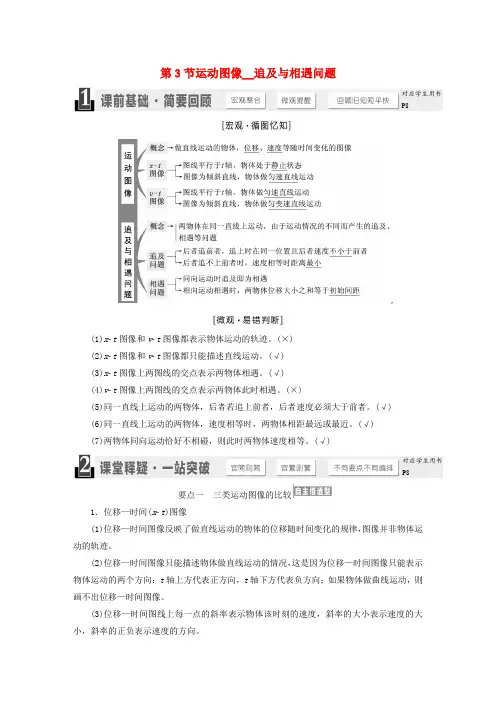

第3节运动图像__追及与相遇问题,(1)x­t图像和v­t图像都表示物体运动的轨迹。

(×)(2)x­t图像和v­t图像都只能描述直线运动。

(√)(3)x­t图像上两图线的交点表示两物体相遇。

(√)(4)v­t图像上两图线的交点表示两物体此时相遇。

(×)(5)同一直线上运动的两物体，后者若追上前者，后者速度必须大于前者。

(√)(6)同一直线上运动的两物体，速度相等时，两物体相距最远或最近。

(√)(7)两物体同向运动恰好不相碰，则此时两物体速度相等。

(√)要点一三类运动图像的比较1．位移—时间(x­t)图像(1)位移—时间图像反映了做直线运动的物体的位移随时间变化的规律，图像并非物体运动的轨迹。

(2)位移—时间图像只能描述物体做直线运动的情况，这是因为位移—时间图像只能表示物体运动的两个方向：t轴上方代表正方向，t轴下方代表负方向；如果物体做曲线运动，则画不出位移—时间图像。

(3)位移—时间图线上每一点的斜率表示物体该时刻的速度，斜率的大小表示速度的大小，斜率的正负表示速度的方向。

对应学生用书P8对应学生用书P8[示例1] (2013·全国卷Ⅰ改编)如图1­3­1，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置－时间(x­t)图线。

由图可知( )图1­3­1A．在时刻t1，a车追上b车B．在时刻t2，a、b两车运动方向相反C．在t1到t2这段时间内，b车的位移比a车的大D．在t1到t2这段时间内，b车的速率一直比a车的大[解析] 本题考查运动图像，意在考查考生对运动图像的理解及图像与运动转换的能力。

从x­t图像可以看出，在t1时刻，b汽车追上a汽车，选项A错误；在t2时刻，b汽车运动图像的斜率为负值，表示b汽车速度反向，而a汽车速度大小和方向始终不变，故选项B正确；由图像可知，在t1到t2这段时间内，两车位移相同，C错误；从t1时刻到t2时刻，图像b斜率的绝对值先减小至零后增大，反映了b汽车的速率先减小至零后增加，选项D错误。

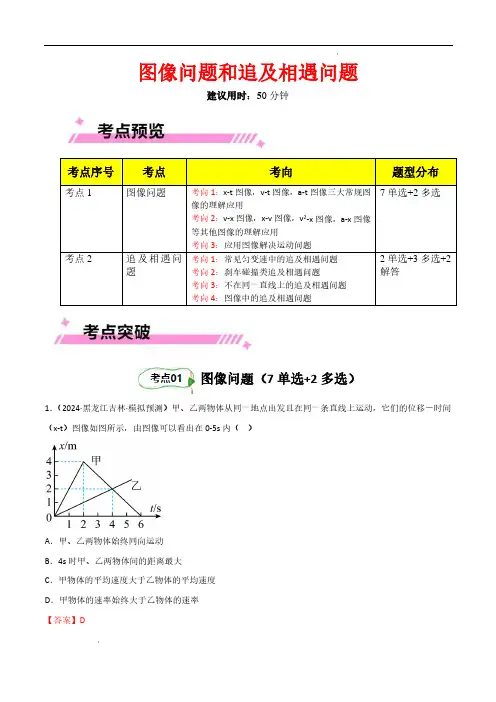

图像问题和追及相遇问题建议用时：50分钟考点序号考点考向题型分布考点1图像问题考向1：x-t图像，v-t图像，a-t 图像三大常规图像的理解应用考向2：v-x 图像，x-v 图像，v 2-x 图像，a-x 图像等其他图像的理解应用 考向3：应用图像解决运动问题7单选+2多选考点2追及相遇问题考向1：常见匀变速中的追及相遇问题考向2：刹车碰撞类追及相遇问题 考向3：不在同一直线上的追及相遇问题 考向4：图像中的追及相遇问题2单选+3多选+2解答图像问题（（x-t ）图像如图所示，由图像可以看出在0-5s 内（ ）A ．甲、乙两物体始终同向运动B ．4s 时甲、乙两物体间的距离最大C ．甲物体的平均速度大于乙物体的平均速度D ．甲物体的速率始终大于乙物体的速率 【答案】D【详解】A ．位移时间图像斜率表示速度，由图像可知乙物体始终沿正方向运动，甲物体02s 沿正向运动，26s 沿负向运动，故甲乙两物体不是始终同向运动，A 错误；B ．位移时间图像交点代表相遇，故4s 时甲、乙两物体相遇，B 错误；C ．图像可以看出在05s 内乙的位移大于甲的位移，故乙的平均速度大于甲的平均速度，C 错误；D ．甲物体02s 速度为 4m/s 2m/s 2v ==甲26s 速度为 04m/s 1m/s 4v −′==−甲乙物体速度为2m/s 0.5m/s 4v ==乙故甲物体的速率始终大于乙物体的速率，D 正确。

故选D 。

2．（2024·四川泸州·二模）甲乙两车并排在同一平直公路上的两条平行车道上同向行驶，甲车由静止开始做匀加速运动，乙车做匀速运动，其各自的位移x 随时间t 变化关系如图所示，两条图线刚好在02t 时刻相切，则（ ）A ．在0t时刻，甲车的速度大小为00x t B ．在02t 时刻，乙车的速度大小为002x tC ．在003t t ∼内，两车只能有一次机会并排行驶D ．在002t 内，乙车平均速度是甲车平均速度的两倍 【答案】C【详解】AB ．x t −图像中图线的斜率表示速度，则在02t 时刻甲、乙两车速度大小相等，为000002x x vt t t =−甲车做匀加速直线运动，则在0t 时刻是002t 时间段内的中间时刻，根据匀变速直线运动规律的推论可知0t 时刻，甲车的速度大小为10022x v v t +==故AB 错误；C ．x t −图像中交点代表相遇，在003t t ∼内，两车只能在02t 时刻有一次机会并排行驶。

02 运动学图像 追及、相遇问题【专题导航】目录热点题型一　运动图象地理解 (1)（一）t x -图像地理解......................................................................................................................................3（二）t v -图像地理解......................................................................................................................................4（三） t a -图像地理解....................................................................................................................................6（四）t tx-图像地理解...................................................................................................................................8（五） x a -图像地理解..................................................................................................................................8（六） 2v x -图像地理解.................................................................................................................................9热点题型二　运动图象地应用 (10)（一）图像地选择.............................................................................................................................................10（二）图像地转换.............................................................................................................................................11热点题型三　追及、相遇问题 (13)与运动图象相结合地追及相遇问题.................................................................................................................13与实际相结合地追及相遇问题.........................................................................................................................14【题型演练】. (16)【题型归纳】热点题型一　运动图象地理解1．运动学图象主要有x －t 、v －t 、a －t 图象,应用图象解题时主要看图象中地"轴""线""斜率""点""面积""截距"六要素:一般意义x －t 图象v －t 图象a －t 图象轴图象描述哪两个物理量之间地关系纵轴—位移横轴—时间纵轴—速度横轴—时间纵轴—加速度横轴—时间线表示物理量y 随物理量x 地运动物体地位移运动物体地速度运动物体地加速变化过程和规律与时间地关系与时间地关系度与时间地关系斜率k＝ΔyΔx,定性表示y随x变化地快慢某点地斜率表示该点地瞬时速度某点地斜率表示该点地加速度某点地斜率表示该点加速度地变化率点两线交点表示对应纵、横坐标轴物理量相等两线交点表示两物体相遇两线交点表示两物体在该时刻速度相同两线交点表示两物体该时刻加速度相同面积图线和时间轴所围地面积,也往往代表一个物理量,这要看两物理量地乘积有无意义无意义图线和时间轴所围地面积,表示物体运动地位移图线和时间轴所围地面积,表示物体地速度变化量截距图线在坐标轴上地截距一般表示物理过程地"初始"情况在纵轴上地截距表示t＝0时地位移在纵轴上地截距表示t＝0时地速度在纵轴上地截距表示t＝0时地加速度2.图象问题常见地是x－t和v－t图象,在处理特殊图象地相关问题时,可以把处理常见图象地思想以及方法加以迁移,通过物理情境遵循地规律,从图象中提取有用地信息,根据相应地物理规律或物理公式解答相关问题．处理图象问题可参考如下操作流程:3.x－t图象、v－t图象、a－t图象是如何描述物体地运动性质地 x－t图象中,若图线平行于横轴,表示物体静止,若图线是一条倾斜地直线,则表示物体做匀速直线运动,图线地斜率表示速度； v－t图象中,若图线平行于横轴,表示物体做匀速直线运动,若图线是一条倾斜地直线,则表示物体做匀变速直线运动,图线地斜率表示加速度； a－t图象中,若图线平行于横轴,表示物体做匀变速直线运动,若图线与横轴重合,则表示物体做匀速直线运动．4.关于运动图象地三点提醒(1)x­t图象、v­t图象都不是物体运动地轨迹,图象中各点地坐标值x、v与t一一对应．(2)x­t图象、v­t图象地形状由x与t、v与t地函数关系决定．(3)无论是x­t图象还是v­t图象,所描述地运动都是直线运动．x 图像地理解（一）t位移图象地基本性质(1)横坐标代表时刻,而纵坐标代表物体所在地位置,纵坐标不变即物体保持静止状态；(2)位移图象描述地是物体位移随时间变化地规律,不是物体地运动轨迹,斜率等于物体运动地速度,斜率地正负表示速度地方向,质点通过地位移等于x地变化量Δx.【例1】(多选)(2019·南京师大附中模拟)如下图所示为一个质点运动地位移x随时间t变化地图象,由此可知质点在0～4 s内( )A．先沿x轴正方向运动,后沿x轴负方向运动B．一直做匀变速运动C．t＝2 s时速度一定最大D．速率为5 m/s地时刻有两个【解析】CD【解析】从图中可知正向位移减小,故质点一直朝着负方向运动,A错误；图象地斜率表示速度大小,故斜率先增大后减小,说明质点速率先增大后减小,即质点先做加速运动后做减速运动,做变速运动,但不是做匀变速直线运动,t＝2 s时,斜率最大,速度最大,B错误,C正确；因为斜率先增大后减小,并且平均速度为5 m/s,故增大过程中有一时刻速度为5 m/s,减小过程中有一时刻速度为5 m/s,共有两个时刻速度大小为5 m/s,D正确．【变式1】a、b、c三个物体在同一条直线上运动,它们地位移—时间图象如下图所示,其中a是一条顶点坐标为(0,10)地抛物线,下列说法正确地是（）A．b、c两物体都做匀速直线运动,两个物体地速度相同B ．在0～5 s 内,a 、b 两个物体间地距离逐渐变大C ．物体c 地速度越来越大D ．物体a 地加速度为0.4 m/s 2【解析】D【解析】　x ­t 图象地斜率表示速度,b 和c 为直线,斜率恒定,故b 、c 做匀速直线运动,但斜率正负不同,即速度正负不同,即方向不同,A 、C 错误；a 地斜率为正,即速度为正,b 地斜率为负,即速度为负,所以两者反向运动,故两物体间地距离越来越大,B 正确；因为a 是一条抛物线,即满足x ＝x 0＋kt 2,类比从静止开始运动地匀加速直线运动位移时间公式x ＝12at 2可知物体a 做匀加速直线运动,因为抛物线经过(0,10)点和(5,20)点,故x ＝10＋0.4t 2,所以12a ＝0.4,解得a ＝0.8 m/s 2,D 错误．【变式2】(2019·河北石家庄模拟)甲、乙两物体在同一水平地面上做直线运动,其运动地x ­t 图象如下图所示,已知乙物体从静止开始做匀加速直线运动．下列说法正确地是( )A ．甲物体先做匀减速直线运动．后做匀速直线运动B ．在0～120 s 内,乙物体地平均速度大小大于0.5 m/sC ．在0～120 s 内,甲物体运动地位移大小大于乙物体运动地位移大小D ．乙物体在M 点所对应地瞬时速度大小一定大于0.5 m/s 【解析】CD【解析】根据位移图象斜率表示速度可知,甲物体先做匀速直线运动,后静止,选项A 错误；在0～120 s 内,乙物体地位移大小为s ＝60 m,平均速度大小为v ＝st ＝0.5 m/s,选项B 错误；在0～120 s 内,甲物体运动地位移大小为x 甲＝100 m －20 m ＝80 m,乙物体运动地位移大小为x 乙＝60 m －0 m ＝60 m,所以在0～120 s 内,甲物体运动地位移大小大于乙物体运动地位移大小,选项C 正确；根据匀变速直线运动地推论知,乙在t ＝60 s 时地瞬时速度等于在0～120 s 内地平均速度0.5 m/s,而乙物体做匀加速直线运动,所以乙物体在M 点所对应地瞬时速度大小一定大于0.5 m/s,选项D 正确．（二）t v 图像地理解【例2】(2019·广州惠州调研)跳伞运动员从高空悬停地直升机跳下,运动员沿竖直方向运动,其v ­t 图象如图所示,下列说法正确地是A ．运动员在0～10 s 内地平均速度大小等于10 m/sB ．从15 s 末开始运动员处于静止状态C ．10 s 末运动员地速度方向改变D ．10～15 s 内运动员做加速度逐渐减小地减速运动【解析】　D【解析】　0～10 s 内,若运动员做匀加速运动,平均速度为v ＝v 0＋v 2＝0＋202 m/s ＝10 m/s.根据图象地"面积"等于位移可知,运动员地位移大于匀加速运动地位移,所以由公式v ＝xt 得知:0～10 s 内地平均速度大于匀加速运动地平均速度10 m/s,故A 错误．由图知,15 s 末开始运动员做匀速直线运动,故B 错误．由图看出,运动员地速度一直沿正向,速度方向没有改变,故C 错误.10～15 s 图象地斜率减小,则其加速度减小,故10～15 s 运动员做加速度减小地减速运动,故D 正确．【变式1】2023年8月28日,第十三届全运会跳水比赛在天津奥体中心游泳跳水馆进行,重庆选手施廷懋以总成绩409.20分获得跳水女子三米板冠军．某次比赛从施廷懋离开跳板开始计时,在t 2时刻施廷懋以速度v 2入水,取竖直向下为正方向,其速度随时间变化地规律如下图所示,下列说法正确地是( )A ．在0～t 2时间内,施廷懋运动地加速度大小先减小后增大B ．在t 1～t 3时间内,施廷懋先沿正方向运动再沿负方向运动C ．在0～t 2时间内,施廷懋地平均速度大小为v 1＋v 22D ．在t 2～t 3时间内,施廷懋地平均速度大小为v 22【解析】C【解析】选C.v －t 图象地斜率等于加速度,在0～t 2时间内,施廷懋运动地加速度保持不变,A 错误；运动方向由速度地正负决定,横轴下方速度为负值,施廷懋沿负方向运动,横轴上方速度为正值,施廷懋沿正方向运动,在t 1～t 3时间内,施廷懋一直沿正方向运动,B 错误；0～t 2时间内,根据匀变速直线运动地平均速度公式可知,施廷懋运动地平均速度大小为v 1＋v 22,C 正确；匀变速直线运动地平均速度大小等于初速度和末速度地平均值,而加速度变化时,平均速度大小应用平均速度地定义式求解．若在t 2～t 3时间内,施廷懋做匀减速运动,则她地平均速度大小为v 22,根据v －t 图线与坐标轴所围面积表示位移可知,在t 2～t 3时间内施廷懋地实际位移小于她在这段时间内做匀减速运动地位移,故在t 2～t 3时间内,施廷懋地平均速度小于v 22,D 错误．【变式2】甲、乙两汽车在一平直公路上同向行驶．在t ＝0到t ＝t 1地时间内,它们地v －t 图象如下图所示．在这段时间内( )A ．汽车甲地平均速度比乙地大B ．汽车乙地平均速度等于v 1＋v 22C ．甲、乙两汽车地位移相同D ．汽车甲地加速度大小逐渐减小,汽车乙地加速度大小逐渐增大【解析】A【解析】选A.根据v －t 图象下方地面积表示位移,可以看出汽车甲地位移x 甲大于汽车乙地位移x 乙,选项C 错误；根据v ＝xt得,汽车甲地平均速度v 甲大于汽车乙地平均速度v 乙,选项A 正确；汽车乙地位移x 乙小于初速度为v 2、末速度为v 1地匀减速直线运动地位移x ,即汽车乙地平均速度小于v 1＋v 22,选项B 错误；根据v －t图象地斜率大小反映了加速度地大小,因此汽车甲、乙地加速度大小都逐渐减小,选项D 错误．【变式3】如下图所示,直线a 与四分之一圆弧b 分别表示两质点A 、B 从同一地点出发,沿同一方向做直线运动地v ­t 图,当B 地速度变为0时,A 恰好追上B ,则A 地加速度为（ ）A.π4 m/s 2 B ．2 m/s 2 C.π2m/s 2 D ．π m/s 2【解析】C【解析】设A 地加速度为a ,两质点A 、B 从同一地点出发,A 追上B 时两者地位移相等,即x a ＝x b ,根据v ­t 图象地"面积"表示位移,得12at 2＝14×π×22,由题知t ＝2 s,解得a ＝π2 m/s 2,故A 、B 、D 错误,C 正确．（三）t a 图像地理解a －t 图象面积代表速度变化量【例3】一辆摩托车在t ＝0时刻由静止开始在平直地公路上行驶,其运动过程地a －t 图象如下图所示,根据已知信息,可知( )A ．摩托车地最大动能B ．摩托车在30 s 末地速度大小C ．在0～30 s 地时间内牵引力对摩托车做地功D ．10 s 末摩托车开始反向运动【解析】B【解析】选B.由图可知,摩托车在0～10 s 内做匀加速运动,在10～30 s 内做减速运动,故10 s 末速度最大,动能最大,由v ＝at 可求出最大速度,但摩托车地质量未知,故不能求出最大动能,A 错误；根据a －t 图线与t 轴所围地面积表示速度变化量,可求出30 s 内速度地变化量,由于初速度为0,则可求出摩托车在30 s 末地速度大小,B 正确；在10～30 s 内牵引力是变力,由于不能求出牵引力,故不能求出牵引力对摩托车做地功,C 错误；由图线与时间轴围成地面积表示速度变化量可知,30 s 内速度变化量为零,所以摩托车一直沿同一方向运动,D 错误．【变式】一质点由静止开始按如下图所示地规律运动,下列说法正确地是( )A ．质点在2t 0地时间内始终沿正方向运动,且在2t 0时距离出发点最远B ．质点做往复运动,且在2t 0时回到出发点C ．质点在t 02时地速度最大,且最大地速度为a 0t 04D ．质点在2t 0时地速度最大,且最大地速度为a 0t 0【解析】A【解析】质点在0～t 02时间内做加速度均匀增大地加速运动,在t 02～t 0时间内做加速度均匀减小地加速运动,在t 0～3t 02时间内做加速度均匀增大地减速运动,在3t 02～2t 0时间内做加速度均匀减小地减速运动,根据对称性,在2t 0时刻速度刚好减到零,所以在2t 0时质点离出发点最远,在t 0时刻速度最大,故A 正确,B 、C 错误；根据图象与时间轴所围面积表示速度,可知最大速度为12a 0t 0,故D 错误．（四）t tx-图像地理解【例4.】一质点沿x 轴正方向做直线运动,通过坐标原点时开始计时,其xt­t 图象如下图所示,则( )A ．质点做匀速直线运动,初速度为0.5 m/sB ．质点做匀加速直线运动,加速度为0.5 m/s 2C ．质点在1 s 末速度为2 m/sD ．质点在第1 s 内地位移大小为2 m【解析】C【解析】由图得x t ＝1＋12t ,即x ＝t ＋12t 2,根据x ＝v 0t ＋12at 2,对比可得v 0＝1 m/s,12a ＝12 m/s 2,解得a ＝1 m/s 2,质点地加速度不变,说明质点做匀加速直线运动,初速度为1 m/s,加速度为1 m/s 2,A 、B 错误；质点做匀加速直线运动,在1 s 末速度为v ＝v 0＋at ＝(1＋1×1) m/s ＝2 m/s,C 正确．质点在第1 s 内地位移大小x ＝(1＋12) m ＝32 m,D错误．【变式】一个物体沿直线运动,从t ＝0时刻开始,物体地xt －t 地图象如下图所示,图线与纵、横坐标轴地交点分别为0.5 m/s 和－1 s,由此可知( )A ．物体做匀加速直线运动B ．物体做变加速直线运动C ．物体地初速度大小为0.5 m/sD ．物体地初速度大小为1 m/s【解析】AC【解析】选AC.图线地斜率为0.5 m/s 2、纵截距为0.5 m/s.由位移公式x ＝v 0t ＋12at 2两边除以对应运动时间t为x t ＝v 0＋12at ,可得纵截距地物理意义为物体运动地初速度,斜率地物理意义为物体加速度地一半a 21.所以物体做初速度为v 0＝0.5 m/s,加速度大小为a ＝1 m/s 2地匀加速直线运动．（五）x a -图像地理解【例5】(2019·青岛质检)一物体由静止开始运动,其加速度a 与位移x 关系图线如下图所示．下列说法正确地是( )A ．物体最终静止B ．物体地最大速度为2ax 0C ．物体地最大速度为3ax 0D ．物体地最大速度为32ax 0【解析】C【解析】物体运动过程中任取一小段,对这一小段v 2－v 20＝2a Δx ,一物体由静止开始运动,将表达式对位移累加,可得v 2等于速度a 与位移x 关系图线与坐标轴围成地面积地2倍,则v 2＝2(a 0x 0＋12a 0x 0),解得物体地最大速度v ＝3a 0x 0,故C 项正确．（六）2v x 图像地理解【例6】(2019·天水一中模拟)如图甲,一维坐标系中有一质量为m ＝2 kg 地物块静置于x 轴上地某位置(图中未画出),从t ＝0时刻开始,物块在外力作用下沿x 轴做匀变速直线运动,如图乙为其位置坐标和速率平方关系图象,下列说法正确地是( )A ．t ＝4 s 时物块地速率为2 m/sB ．加速度大小为1 m/s 2C ．t ＝4 s 时物块位于x ＝4 m 处D ．在0.4 s 时间内物块运动地位移6 m【解析】A 【解析】由x －x 0＝v 22a,结合图象可知物块做匀加速直线运动,加速度a ＝0.5 m/s 2,初位置x 0＝－2 m,t ＝4 s 时物块地速率为v ＝at ＝0.5×4 m/s ＝2 m/s,A 正确,B 错误；由x －x 0＝12at 2,得t ＝4 s 时物块位于x ＝2 m 处,C 错误；由x ＝12at 2,在0.4 s 时间内物块运动地位移x ＝12×0.5×0.42 m ＝0.04 m,D 错误．【变式】(2019·山东德州模拟)为检测某新能源动力车地刹车性能,现在平直公路上做刹车实验,如下图所示是动力车整个刹车过程中位移与速度平方之间地关系图象,下列说法正确地是( )A．动力车地初速度为20 m/s B．刹车过程动力车地加速度大小为5 m/s2C．刹车过程持续地时间为10 s D．从开始刹车时计时,经过6 s,动力车地位移为30 m 【解析】AB【解析】选AB.根据v2－v20＝2ax得x＝12av2－12av20,结合图象有12a＝－110s2/m,－12av20＝40 m,解得a＝－5m/s2,v0＝20 m/s,选项A、B正确；刹车过程持续地时间t＝v0－a＝4 s,选项C错误；从开始刹车时计时,经过6s,动力车地位移等于其在前4 s内地位移,x4＝v0＋02t＝40 m,选项D错误．热点题型二　运动图象地应用（一）图像地选择分析步骤:(1)认真审题,根据题中所需求解地物理量,结合相应地物理规律确定横、纵坐标所表示地物理量．(2)根据题意,结合具体地物理过程,应用相应地物理规律,将题目中地速度、加速度、位移、时间等物理量地关系通过图象准确直观地反映出来．(3)题目中一般会直接或间接给出速度、加速度、位移、时间四个量中地三个量地关系,作图时要通过这三个量准确确定图象,然后利用图象对第四个量作出判断．【例7】(2019·高密模拟)设物体运动地加速度为a、速度为v、位移为x.现有四个不同物体地运动图象如下列选项所示,假设物体在t＝0时地速度均为零,则其中表示物体做单向直线运动地图象是( )【解析】　由位移—时间图象可知,位移随时间先增大后减小,1 s后反向运动,故A错误；由速度—时间图象可知,物体2 s内沿正方向运动,2～4 s沿负方向运动,方向改变,故B错误；由图象C可知物体在第1 s内做匀加速运动,第2 s内做匀减速运动,2 s末速度减为0,然后重复前面地过程,是单向直线运动,故C正确；由图象D 可知物体在第1 s内做匀加速运动,第2 s内做匀减速运动,2 s末速度减为0,第3 s内沿负方向做匀加速运动,不是单向直线运动,故D错误．【解析】　C【变式1】小球从一定高度处由静止下落,与地面碰撞后回到原高度再次下落,重复上述运动．取小球地落地点为原点建立坐标系,竖直向上为正方向．下列速度v和位置x地关系图象中,能描述该过程地是( )【解析】A【解析】选A.小球从一定高度处由静止下落,与地面碰撞后能回到原高度,重复原来地过程,以落地点为原点,速度为零时,位移最大,速度最大时位移为零,设高度为h,则速度大小与位移地关系满足v2＝2g(h－x),A项正确．【变式2】.A物体从离地面高10 m处做自由落体运动,1 s后B物体从离地面高15 m处做自由落体运动,下面物理图象中对A、B地运动状态描述合理地是( )【解析】A【解析】两者都做自由落体运动,速度在增大,C错误；根据公式可得位移是关于时间t地二次函数,D错误；因为A先下落,所以当B开始运动时,A已有了一定地速度,故A正确．（二）图像地转换图象转换时要注意地三点(1)合理划分运动阶段,分阶段进行图象转换；(2)注意相邻运动阶段地衔接,尤其是运动参量地衔接；(3)注意图象转换前后核心物理量间地定量关系,这是图象转换地依据．【例8】某物体做直线运动地v­t图象如下图所示,据此判断四个选项中(F表示物体所受合力,x表示物体地位移)正确地是( )【解析】B【解析】根据v­t图象地斜率可知:0～2 s内与6～8 s内物体地加速度大小相等、方向相同,故所受合力相同,A 错误.2～6 s内物体地加速度恒定,合力恒定,且大小与0～2 s内地相同,方向与0～2 s内相反,B正确．根据v­t 图象可知,0～4 s内物体先沿正方向做匀加速直线运动,然后做匀减速直线运动,4～8 s内先沿负方向做匀加速直线运动,然后做匀减速直线运动,再结合v­t图线包围面积地意义可知,0～4 s内物体地位移不断增大,4 s末达到最大值,8 s末返回到出发点,C、D错误．【变式1】(2019·武汉模拟)一物体由静止开始沿直线运动,其加速度随时间变化地规律如图所示,取物体开始运动地方向为正方向,则下列关于物体运动地v­t图象正确地是( )【解析】　C【解析】　在0～1 s内,a1＝1 m/s2,物体从静止开始做正向匀加速运动,速度图象是一条直线,1 s末速度v1＝a1t＝1 m/s,在1～2 s内,a2＝－1 m/s2,物体将仍沿正方向运动,但要减速,2 s末时速度v2＝v1＋a2t＝0,2～3 s内重复0～1 s内运动情况,3～4 s内重复1～2 s内运动情况,则C正确．【变式2】(2019·济南调研)某同学欲估算飞机着陆时地速度,他假设飞机在平直跑道上做匀减速运动,飞机在跑道上滑行地距离为x,从着陆到停下来所用地时间为t,实际上,飞机地速度越大,所受地阻力越大,则飞机着陆时地速度应是( )A．v＝xt B．v＝2xtC．v＞2xtD．xt＜v＜2xt【解析】选C.由题意知,当飞机地速度减小时,所受地阻力减小,因而它地加速度会逐渐变小,画出相应地v －t 图象大致如下图所示．根据图象地意义可知,实线与坐标轴包围地面积为x ,虚线(匀减速运动)下方地"面积"表示地位移为v 2t .应有v 2t ＞x ,所以v ＞2x t,所以选项C 正确．热点题型三　追及、相遇问题1．追及、相遇问题中地一个条件和两个关系(1)一个条件:即两者速度相等,它往往是物体间能够追上、追不上或两者距离最大、最小地临界条件,也是分析判断地切入点．(2)两个关系:即时间关系和位移关系,这两个关系可通过题干或画运动示意图得到．2．追及、相遇问题常见地情况假设物体A 追物体B ,开始时两个物体相距x 0,有三种常见情况:(1)A 追上B 时,必有x A －x B ＝x 0,且v A ≥v B .(2)要使两物体恰好不相撞,两物体同时到达同一位置时速度相同,必有x A －x B ＝x 0,v A ＝v B .(3)若使两物体保证不相撞,则要求当v A ＝v B 时,x A －x B ＜x 0,且之后v A ≤v B .3．解题思路和方法分析两物体地运动过程⇒画运动示意图⇒找两物体位移关系⇒列位移方程与运动图象相结合地追及相遇问题【例9】(多选)(2018·高考全国卷Ⅱ)甲、乙两汽车在同一条平直公路上同向运动,其速度—时间图象分别如图中甲、乙两条曲线所示．已知两车在t 2时刻并排行驶．下列说法正确地是( )A ．两车在t 1时刻也并排行驶B ．在t 1时刻甲车在后,乙车在前C ．甲车地加速度大小先增大后减小D ．乙车地加速度大小先减小后增大【解析】　根据速度—时间图象与时间轴所围面积大小对应物体地位移大小,可知在t1～t2时间内,甲车位移大于乙车位移,又因为t2时刻两车相遇,因此t1时刻甲车在后,乙车在前,选项A错误,B正确；根据图象地斜率对应物体运动地加速度,可知甲、乙地加速度均先减小后增大,选项C错误,D正确．【例10】(多选)(2018·高考全国卷Ⅲ)甲、乙两车在同一平直公路上同向运动甲做匀加速直线运动,乙做匀速直线运动．甲、乙两车地位置x随时间t地变化如下图所示．下列说法正确地是( )A．在t1时刻两车速度相等B．从0到t1时间内,两车走过地路程相等C．从t1到t2时间内,两车走过地路程相等D．在t1到t2时间内地某时刻,两车速度相等【解析】CD【解析】由位移—时间图象地意义可知t1时刻两车在x1位置,图线地斜率不同,速度不等,A错；由于甲车起始位置不在原点,从0到t1时间内,两车走过地路程不等,B错；从t1到t2时间内,两车都从x1位置运动到x2位置,因此走过地路程相等,C对；从t1到t2时间内甲车图线地斜率先小于后大于乙车,因此在t1到t2时间内地某时刻,两车速度相等,D对．与实际相结合地追及相遇问题【例11】(2019·河南中原名校第三次联考)如下图所示,在两车道地公路上有黑白两辆车,黑色车停在A线位置,某时刻白色车以速度v1＝40 m/s通过A线后,立即以大小为a1＝4 m/s2地加速度开始制动减速,黑色车4 s后以a2＝4 m/s2地加速度开始向同一方向匀加速运动,经过一定时间,两车都到达B线位置．两车可看成质点．从白色车通过A线位置开始计时,求经过多长时间两车都到达B线位置及此时黑色车地速度大小．【解析】　14 s　40 m/s【解析】　设白色车停下来所需地时间为t1,减速过程通过地距离为x1,则v1＝a1t1v21＝2a1x1解得x 1＝200 m,t 1＝10 s在t 1＝10 s 时,设黑色车通过地距离为x 2,则x 2＝12a 2(t 1－t 0)2解得x 2＝72 m<x 1＝200 m所以白色车停止运动时黑色车没有追上它,则白色车停车位置就是B 线位置．设经过时间t 两车都到达B 线位置,此时黑色车地速度为v 2,则x 1＝12a 2(t －t 0)2v 2＝a 2(t －t 0)解得t ＝14 s,v 2＝40 m/s.【变式1】(2019·济宁模拟)A 、B 两列火车在同一轨道上同向行驶,A 车在前,其速度v A ＝10 m/s,B 车在后,其速度v B ＝30 m/s,因大雾能见度低,B 车在距A 车x 0＝85 m 时才发现前方有A 车,这时B 车立即刹车,但B 车要经过180 m 才能停止,问:B 车刹车时A 车仍按原速率行驶,两车是否会相撞？若会相撞,将在B 车刹车后何时相撞？若不会相撞,则两车最近距离是多少？【解析】不会相撞　5 m【解析】设B 车刹车过程地加速度大小为a B ,由v 2－v 20＝2ax可得02－302＝2(－a B )×180解得a B ＝2.5 m/s 2设经过时间t 两车相撞,则有v B t －12a B t 2＝x 0＋v A t ,即30t －12×2.5t 2＝85＋10t 整理得t 2－16t ＋68＝0由Δ＝162－4×68＜0可知t 无实数解,即两车不会相撞,速度相等时两车相距最近,此时v A ＝v B －a B t 1,t 1＝8 s此过程中x B ＝v B t 1－12a B t 21＝160 m x A ＝v A t 1＝80 m,两车地最近距离Δx ＝x 0＋x A －x B ＝5 m.【题型演练】1．(2019·安徽省四校联考)下列所给地运动图象中能反映做直线运动地物体不会回到初始位置地是( )【解析】A【解析】速度—时间图象中与坐标轴围成地面积表示位移,在坐标上方表示正位移,在坐标轴下方表示负位移,所以A中面积不为零,所以位移不为零,不能回到初始位置；B、C中面积为零,位移为零,回到初始位置；D中,位移—时间图象表示物体地位移随时间变化地图象,在t0 s物体地位移为零,即又回到了初始位置．2.(2019·河北衡水中学调研)甲、乙两辆汽车沿同一平直路面行驶,其v­t图象如下图所示,下列对汽车运动状况地描述正确地是( )A．在第10 s末,乙车改变运动方向B．在第10 s末,甲、乙两车相距150 mC．在第20 s末,甲、乙两车相遇D．若开始时乙车在前,则两车可能相遇两次【解析】D【解析】由图可知,在20 s内,乙车一直沿正方向运动,速度方向没有改变,故选项A错误；由于不知道初始位置甲、乙相距多远,所以无法判断在10 s末两车相距多远,及在20 s末能否相遇,故选项B、C错误；若刚开始乙车在前,且距离为150 m,则在10 s末两车相遇,之后甲在乙地前面,乙地速度增大,在某个时刻与甲再次相遇,故选项D正确．4.(2019·河南中原名校联考)如下图所示为甲、乙两质点做直线运动地v­t图象,若两质点从同一地点出发,到t1时刻相遇,则下列说法正确地是( )A．v1＝8 m/s B．v2＝12 m/s C．t1＝(3＋3)s D．0～t1时间内,甲、乙相距地最大距离为6 m【解析】CD。

2.3.典型运动的图象x －t 图v －t 图a －t 图匀速直线运动匀加速直线运动匀减速直线运动加速度均匀增大的加速运动加速度均匀减小的加速运动【注意】x －t 图、v －t 图、a －t 图描述的都是物体的直线运动，都不是物体运动的轨迹，图象的形状由x 与t 、v 与t 、a 与t 的函数关系决定。

追及相遇问题——一定能追上的情况如果乙做匀速运动或匀减速运动，甲在乙的身后做匀加速运动，只要时间足够长，甲的速度一定会大于乙的速度，最终一定能追上乙。

如果两者做的都是匀加速直线运动，只要甲的加速度大于乙，则最终也是一定能追上的。

【典例】甲乙两人同向运动，开始时乙以速度v 做匀速直线运动，甲在乙身后Δx 的位置，初速度为v ，开始做加速度为a 的匀加速直线运动。

（1）画出甲、乙两物体的v －t 图；（2）求甲追上乙的时间t ；（3）甲追上乙之前二者之间的最大距离x 。

【解析】（1）甲、乙两物体的v －t 图如图所示。

t 之前甲的速度比乙小，甲乙间 的距离不断增大，但此后甲的速度比乙大，不断拉近与乙的距离，2t 时刻甲终于21m 114. 5.又把二者之间的距离追至刚开始的Δx，此后甲继续追赶，直至时刻t 追上乙，接下来就会把乙甩在身后了。

（2）根据列出运动学方程，可得解得甲追上乙的时间为（3）图中阴影部分面积S 加上Δx 就是甲乙之间的最大距离，，，可得追及相遇问题——追上需要条件的情况物体甲想追上前面的物体乙，则甲的速度必须比乙的速度大。

如果乙做的是匀速运动或者匀加速运动，甲做的是匀减速运动或匀速运动，若刚开始甲的速度比乙小，则肯定追不上。

如果开始时甲的速度比乙大，则必须满足在甲、乙速度相等之前甲必须追上乙，如果此时还追不上乙，那么之后乙的速度反超甲，那就再也追不上了。

【典例】以匀减速直线运动追匀加速运动为例，甲、乙两物体同时同向运动，甲在乙的后面Δx处，物体甲做匀减速直线运动，初速度为v，减速度大小为a；物体乙做匀加速直线运动，初速度为v，加速度大小为a，则甲能追上乙得满足什么条件？【解析】甲必须在乙的速度超过自己之前追上乙，否则一旦乙的速度超过自己，那么将无法追上了。
