运动学图像 追及相遇问题

2运动学图像、追及、相遇问题(解析版)－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－运动学图像追及、相遇问题一运动图象的理解1．运动学图象主要有x－t、v－t、a－t图象，应用图象解题时主要看图象中的“轴”“线”“斜率”“点”“面积”“截距”六要素：2.图象问题常见的是x－t和v－t图象，在处理特殊图象的相关问题时，可以把处理常见图象的思想以及方法加以迁移，通过物理情境遵循的规律，从图象中提取有用的信息，根据相应的物理规律或物理公式解答相关问题．处理图象问题可参考如下操作流程：3.x －t 图象、v －t 图象、a －t 图象是如何描述物体的运动性质的x －t 图象中，若图线平行于横轴，表示物体静止，若图线是一条倾斜的直线，则表示物体做匀速直线运动，图线的斜率表示速度；v －t 图象中，若图线平行于横轴，表示物体做匀速直线运动，若图线是一条倾斜的直线，则表示物体做匀变速直线运动，图线的斜率表示加速度；a －t 图象中，若图线平行于横轴，表示物体做匀变速直线运动，若图线与横轴重合，则表示物体做匀速直线运动．4.关于运动图象的三点提醒(1)x -t 图象、v -t 图象都不是物体运动的轨迹，图象中各点的坐标值x 、v 与t 一一对应．(2)x -t 图象、v -t 图象的形状由x 与t 、v 与t 的函数关系决定．(3)无论是x -t 图象还是v -t 图象，所描述的运动都是直线运动．（一）图像的理解位移图象的基本性质(1)横坐标代表时刻，而纵坐标代表物体所在的位置，纵坐标不变即物体保持静止状态；(2)位移图象描述的是物体位移随时间变化的规律，不是物体的运动轨迹，斜率等于物体运动的速度，斜率的正负表示速度的方向，质点通过的位移等于x 的变化量Δx .【例1】(多选)(2019·南京师大附中模拟)如图所示为一个质点运动的位移x 随时间t 变化的图象，由此可知质点在0～4 s 内( )A ．先沿x 轴正方向运动，后沿x 轴负方向运动B ．一直做匀变速运动C ．t ＝2 s 时速度一定最大D ．速率为5 m/s的时刻有两个t x感谢阅读，欢迎大家下载使用！。

运动学图象、追及相遇问题运动学图象的理解和应用1．x－t图象(1)物理意义：反映了物体做直线运动的位移随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率的大小表示物体速度的大小．②切线斜率的正负表示物体速度的方向．(3)两种特殊的x－t图象①匀速直线运动的x－t图象是一条倾斜的直线．②若x－t图象是一条平行于时间轴的直线，则表示物体处于静止状态．2．v－t图象(1)物理意义：反映了做直线运动的物体的速度随时间变化的规律．(2)图线斜率的意义①图线上某点切线的斜率的大小表示物体加速度的大小．②图线上某点切线的斜率的正负表示物体加速度的方向．(3)两种特殊的v－t图象①匀速直线运动的v－t图象是与横轴平行的直线．②匀变速直线运动的v－t图象是一条倾斜的直线．(4)图线与时间轴围成的面积的意义①图线与时间轴围成的面积表示相应时间内的位移大小．②此面积在时间轴的上方，表示这段时间内的位移方向为正方向；若此面积在时间轴的下方，表示这段时间内的位移方向为负方向．3．a－t图象(1)物理意义：反映了做直线运动的物体的加速度随时间变化的规律．(2)图象斜率的意义：图线上某点切线的斜率表示该点加速度的变化率．(3)包围面积的意义：图象和时间轴所围的面积，表示物体的速度变化量．1．[位移图象的理解](2015·广东理综·13)甲、乙两人同时同地出发骑自行车做直线运动，前1小时内的位移—时间图象如图1所示，下列表述正确的是()A．0.2～0.5小时内，甲的加速度比乙的大B．0.2～0.5小时内，甲的速度比乙的大C．0.6～0.8小时内，甲的位移比乙的小D．0.8小时内，甲、乙骑行的路程相等2．[速度图象的理解](2014·天津理综·1)质点做直线运动的速度—时间图象如图所示，该质点( )A ．在第1秒末速度方向发生了改变B ．在第2秒末加速度方向发生了改变C ．在第2秒内发生的位移为零D ．第3秒末和第5秒末的位置相同3．[两类图象的比较]如图所示的位移－时间(x －t )图象和速度－时间(v －t )图象中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是( )A ．甲车做直线运动，乙车做曲线运动B ．0～t 1时间内，甲车通过的路程大于乙车通过的路程C ．0～t 2时间内，丙、丁两车在t 2时刻相距最远D ．0～t 2时间内，丙、丁两车的平均速度相等4．[速度图象的应用](2014·新课标Ⅱ·14)甲、乙两汽车在一平直公路上同向行驶．在t ＝0到t ＝t 1的时间内，它们的v －t 图象如图所示．在这段时间内( )A ．汽车甲的平均速度比乙的大B ．汽车乙的平均速度等于v 1＋v 22C ．甲、乙两汽车的位移相同D ．汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大1．答案 B 解析 位移－时间图象的斜率绝对值反映速度大小，在0.2～0.5小时内，甲、乙均做匀速直线运动，加速度为0，甲图象斜率大于乙图象，说明甲的速度大于乙的速度，故A 错误，B 正确；由位移－时间图象可以看出在0.6～0.8小时内甲的位移比乙的大，故C 错误；由位移－时间图象看出在t ＝0.5小时时，甲在s ＝10 km 处，而乙在s ＝8 km 处，进一步得出在0.8小时内甲的路程比乙的大，故D 错误．2．答案 D 解析 A ．在第1秒末质点的加速度方向发生改变，速度方向未改变，A 错误．B ．在第2秒末质点的速度方向发生改变，加速度方向未改变，B 错误．C ．在第2秒内质点一直沿正方向运动，位移不为零，C 错误．D ．从第3秒末到第5秒末质点的位移为零，故两时刻质点的位置相同，D 正确．3．答案 C 解析 在x －t 图象中表示的是做直线运动的物体的位移随时间的变化情况，而不是物体运动的轨迹．由于甲、乙两车在0～t 1时间内做单向的直线运动，故在这段时间内两车通过的位移和路程均相等，A 、B 选项均错．在v －t 图象中，t 2时刻丙、丁速度相等．故两者相距最远，C 选项正确．由图线可知，0～t 2时间内丙的位移小于丁的位移，故丙的平均速度小于丁的平均速度，D 选项错误．4．答案 A 解析 由v －t 图象知，在0～t 1时间内，甲的位移大于乙的位移，C 错误．由v ＝x t 知，甲的平均速度比乙的大，故A 正确．如图所示，汽车乙的v－t 图象中，实线与坐标轴所围的面积小于上方虚线与坐标轴所围的面积，故汽车乙的平均速度小于v 1＋v 22，B 错误．v －t 图象中的斜率表示加速度，甲、乙图线上各点切线斜率的绝对值均逐渐减小，故加速度的大小都逐渐减小，D 错误．图象问题的三个提醒1．x－t图象、v－t图象都不是物体运动的轨迹，图象中各点的坐标值x、v与t一一对应．2．x－t图象、v－t图象的形状由x与t、v与t的函数关系决定．3．无论是x－t图象还是v－t图象，所描述的运动情况都是直线运动．追及与相遇问题1．分析技巧：可概括为“一个临界条件”、“两个等量关系”．(1)一个临界条件：速度相等．它往往是物体间能否追上或(两者)距离最大、最小的临界条件，也是分析判断问题的切入点；(2)两个等量关系：时间关系和位移关系，通过画草图找出两物体的时间关系和位移关系是解题的突破口．2．能否追上的判断方法物体B追赶物体A：开始时，两个物体相距x0.若v A＝v B时，x A＋x0<x B，则能追上；若v A＝v B时，x A＋x0＝x B，则恰好不相撞；若v A＝v B时，x A＋x0>x B，则不能追上．3．若被追赶的物体做匀减速直线运动，一定要注意判断追上前该物体是否已经停止运动．[思维深化]如果是做匀减速运动的物体A追匀速运动的物体B，当v A＝v B时，A、B相遇的情况有哪几种情形？答案(1)若已超越则相遇两次．(2)若恰好追上，则相遇一次．(3)若没追上，则无法相遇．5．[对追及和相遇的理解](多选)如图5所示，A、B两物体从同一点开始运动，从A、B两物体的位移图象可知下述说法中正确的是()A．A、B两物体同时自同一位置向同一方向运动B．A、B两物体自同一位置向同一方向运动，B比A晚出发2 sC．A、B两物体速度大小均为10 m/sD．A、B两物体在A出发后4 s时距原点20 m处相遇6．[对追及和相遇的理解]如图所示，为三个运动物体的v－t图象，其中A、B两物体是从不同地点出发，A、C是从同一地点出发，则以下说法正确的是()A．A、C两物体的运动方向相反B．t＝4 s时，A、B两物体相遇C．t＝4 s时，A、C两物体相遇D．t＝2 s时，A、B两物体相距最远5．答案BD 解析由x－t图象可知，A、B两物体自同一位置向同一方向运动，且B比A晚出发2 s，图象中直线的斜率大小表示做匀速直线运动的速度大小，由x－t图象可知，B 物体的运动速度大小比A 物体的运动速度大小要大，A 、B 两直线的交点的物理意义表示相遇，交点的坐标表示相遇的时刻和相遇的位置，故A 、B 两物体在A 物体出发后4 s 时相遇．相遇位置距原点20 m ，综上所述，B 、D 选项正确．6．答案 C 解析 在t ＝4 s 之前，A 、B 、C 物体开始阶段速度方向均为正，方向相同；当t ＝4 s 时，A 、B 两物体发生的位移相同，但由于两物体不是同地出发，因此此时两者并没有相遇，而A 、C 两物体是同时同地出发，此时两者的位移也相等，故此时两物体相遇；当t ＝2 s 时，A 、B 两物体的速度相同，此时应当为两者之间距离的一个极值，但由于初始状态不清，没有明确A 、B 谁在前，故有“相距最远”和“相距最近”两种可能，因此D 错．追及与相遇问题的类型及解题思路1．相遇问题的两类情况(1)同向运动的两物体追及即相遇，各自位移之差等于开始时两物体之间的距离．(2)相向运动的物体，当各自发生的位移大小之和等于开始时两物体间的距离时即相遇．2．追及问题涉及两个不同物体的运动关系，分析时要紧抓“一个图三个关系式”，即：过程示意图或v －t 图象，速度关系式、时间关系式和位移关系式．同时要关注题目中的关键字眼，充分挖掘题目中的隐含条件，如“刚好”“恰好”“最多”“至少”等．7．[速度大者追速度小者]在一大雾天，一辆小汽车以30 m/s 的速度行驶在高速公路上，突然发现正前方30 m 处有一辆大卡车以10 m/s 的速度同方向匀速行驶，小汽车紧急刹车，刹车过程中刹车失灵．如图7a 、b 分别为小汽车和大卡车的v －t 图线，以下说法正确的是( )A ．因刹车失灵前小汽车已减速，不会追尾B ．在t ＝5 s 时追尾C ．在t ＝3 s 时追尾D ．由于初始距离太近，即使刹车不失灵也会追尾8．[速度大者追速度小者]甲、乙两车在同一直线轨道上同向行驶，甲车在前，速度为v 1＝8 m/s ，乙车在后，速度为v 2＝16 m/s ，当两车相距x 0＝8 m 时，甲车因故开始刹车，加速度大小为a 1＝2 m/s 2，为避免相撞，乙车立即开始刹车，则乙车的加速度至少为多大？7．答案 C 解析 由v －t 图象可知，小汽车刹车失灵前做匀减速运动，刹车失灵后加速度减小但仍做匀减速运动，大卡车一直做匀速运动，5 s 时两车速度相等，此时两者位移差为x 小汽车－x 大卡车＝12×(10＋20)×1 m＋12×4×10 m＝35 m>30 m ，所以在t ＝5 s 前已追尾，A 、B 错误；t ＝3 s 时，由图象知小汽车的位移为x 1＝30＋202×1 m＋20＋20＋1022×2 m＝60 m ，大卡车的位移为30 m ，它们的位移差为30 m ，所以t ＝3 s 时追尾，C 正确；如果刹车过程中刹车不失灵，由图可知，刹车的加速度大小为a ＝10 m/s 2，速度相等时，时间t ＝30－1010 s ＝2 s ，小汽车的位移为x 2＝30×2 m－12×10×22 m ＝40 m ，大卡车的位移为20 m ，它们的位移差为20 m ，所以不会发生追尾，D 错误．8．答案 见解析解析 方法一：临界法 两车速度相同均为v 时，设所用时间为t ，乙车的加速度为a 2，则v 1－a 1t ＝v 2－a 2t ＝v ，v 1＋v 2t ＝v 2＋v 2t －x 0，解得t ＝2 s ，a 2＝6 m/s 2，即t ＝2 s 时，两车恰好未相撞，显然此后在停止运动前，甲的速度始终大于乙的速度，故可避免相撞．满足题意的条件为乙车的加速度至少为6 m/s 2.方法二：函数法 甲、乙运动的位移：x 甲＝v 1t －12a 1t 2 x 乙＝v 2t －12a 2t 2 避免相撞的条件为x 乙－x 甲<x 0 即12(a 2－a 1)t 2＋(v 1－v 2)t ＋x 0>0 代入数据有(a 2－2)t 2－16t ＋16>0不等式成立的条件是：Δ＝162－4×16(a 2－2)<0，且a 2－2>0 解得a 2>6 m/s 2速度大者减速追速度小者(匀速)的结论1．两者速度相等时，追者位移仍小于被追者位移与初始间距之和，则永远追不上，此时二者间有最小距离．2．若速度相等时，追者位移恰等于被追者位移与初始间距之和，则刚好追上，也是二者相遇时避免碰撞的临界条件．3．若相遇时追者速度仍大于被追者的速度，则被追者还能再一次追上追者．9．[速度小者追速度大者]甲、乙两车在平直公路上比赛，某一时刻，乙车在甲车前方L 1＝11 m 处，乙车速度v 乙＝60 m/s ，甲车速度v 甲＝50 m/s ，此时乙车离终点尚有L 2＝600 m ，如图所示．若甲车加速运动，加速度a ＝2 m/s 2，乙车速度不变，不计车长．求：(1)经过多长时间甲、乙两车间距离最大，最大距离是多少？(2)到达终点时甲车能否超过乙车？9．答案 (1)5 s 36 m (2)不能解析 (1)当甲、乙两车速度相等时，两车间距最大，即v 甲＋at 1＝v 乙，得 t 1＝v 乙－v 甲a ＝60－502 s ＝5 s 甲车位移x 甲＝v 甲t 1＋12at 21＝275 m 乙车位移x 乙＝v 乙t 1＝60×5 m＝300 m 此时两车间距离Δx ＝x 乙＋L 1－x 甲＝36 m(2)甲车追上乙车时，位移关系x 甲′＝x 乙′＋L 1甲车位移x 甲′＝v 甲t 2＋12at 22 乙车位移x 乙′＝v 乙t 2 将x 甲′、x 乙′代入位移关系，得 v 甲t 2＋12at 22＝v 乙t 2＋L 1 代入数值并整理得t 22－10t 2－11＝0， 解得t 2＝－1 s(舍去)或t 2＝11 s此时乙车位移x 乙′＝v 乙t 2＝660 m因x 乙′>L 2，故乙车已冲过终点线，即到达终点时甲车不能追上乙车．速度小者加速追速度大者(匀速)的结论1．当二者速度相等时二者间有最大距离．2．当追者位移等于被追者位移与初始间距之和时，二者相遇．1．一个质点沿x 轴做匀加速直线运动．其位移－时间图象如图9所示，则下列说法正确的是( )A ．该质点的加速度大小为2 m/s 2B ．该质点在t ＝1 s 时的速度大小为2 m/sC ．该质点在t ＝0到t ＝2 s 时间内的位移大小为6 mD ．该质点在t ＝0时速度为零2．亚丁湾索马里海域六艘海盗快艇试图靠近中国海军护航编队保护的商船，中国特战队员发射爆震弹成功将其驱离．假如其中一艘海盗快艇在海面上运动的v －t图象如图所示，设运动过程中海盗快艇所受阻力不变．则下列说法正确的是( )A ．海盗快艇在0～66 s 内从静止出发做加速度增大的加速直线运动B ．海盗快艇在96 s 末开始调头逃离C ．海盗快艇在66 s 末离商船最近D ．海盗快艇在96～116 s 内做匀减速直线运动3．如图所示，Ⅰ、Ⅱ分别是甲、乙两小球从同一地点沿同一直线运动的v－t 图线，根据图线可以判断( )A ．甲、乙两小球做的是初速度方向相反的匀变速直线运动，加速度大小相同、方向相同 B ．两球在t ＝8 s 时相距最远C ．两球在t ＝2 s 时刻速度相等D ．两球在t ＝8 s 相遇4．酒后驾驶严重威胁公众交通安全，若将驾驶员从视觉感知前方危险到汽车开始制动的时间称为反应时间，将反应时间和制动时间内汽车行驶的总距离称为感知制动距离．科学研究发现，反应时间和感知制动距离在驾驶员饮酒前后会发生明显变化．一驾驶员正常驾车和酒后驾车时，感知前方危险后汽车运动v －t 图线分别如图12甲、乙所示．求：(1)正常驾驶时的感知制动距离x ；(2)酒后驾驶时的感知制动距离比正常驾驶时增加的距离Δx .5．如图所示，直线MN 表示一条平直公路，甲、乙两辆汽车原来停在A 、B 两处，A 、B 间的距离为85 m ，现甲车先开始向右做匀加速直线运动，加速度a 1＝2.5 m/s 2，甲车运动6 s 时，乙车立即开始向右做匀加速直线运动，加速度a 2＝5 m/s 2，求两辆汽车相遇处距A 处的距离．1．答案 D 解析 质点做匀加速直线运动，设t ＝0时质点的速度为v 0，加速度为a ，由图象知t 1＝1 s时，x 1＝2 m ；t 2＝2 s 时，x 2＝8 m ，利用公式x ＝v 0t ＋12at 2得x 1＝v 0t 1＋12at 21，x 2＝v 0t 2＋12at 22，代入数据解得a ＝4 m/s 2，v 0＝0，t ＝1 s 时的速度大小为4 m/s ，故只有D 正确．2．答案 B 解析 在0～66 s 内图象的斜率越来越小，加速度越来越小，故海盗快艇做加速度减小的加速运动，A 错误；海盗快艇在96 s 末，速度由正变负，即改变运动的方向，开始掉头逃跑，此时海盗快艇离商船最近，B 正确，C 错误；海盗快艇在96～116 s 内，沿反方向做匀加速运动，D 错误．3．答案 D4．答案 (1)75 m (2)30 m解析 (1)设驾驶员饮酒前、后的反应时间分别为t 1、t 2，由图线可得：t 1＝0.5 s ，t 2＝1.5 s 汽车减速时间为t 3＝4.0 s ，初速度v 0＝30 m/s由图线可得x ＝v 0t 1＋v 0＋02t 3 解得x ＝75 m. (2)Δx ＝v 0(t 2－t 1)＝30×(1.5－0.5) m ＝30 m.5．答案 125 m 或245 m解析 甲车运动6 s 的位移为x 0＝12a 1t 20＝45 m ，尚未追上乙车，设此后经过时间t 与乙车相遇，则有：12a 1(t ＋t 0)2＝12a 2t 2＋85 将上式代入数据并展开整理得t 2－12t ＋32＝0. 解得t 1＝4 s ，t 2＝8 s. t 1、t 2都有意义，t 1＝4 s 时，甲车追上乙车； t 2＝8 s 时，乙车追上甲车再次相遇．第一次相遇地点距A 的距离 x 1＝12a 1(t 1＋t 0)2＝125 m. 第二次相遇地点距A 的距离 x 2＝12a 1(t 2＋t 0)2＝245 m. 的距离为x min ＝x 0＋x 乙－x 甲＝4 m.。

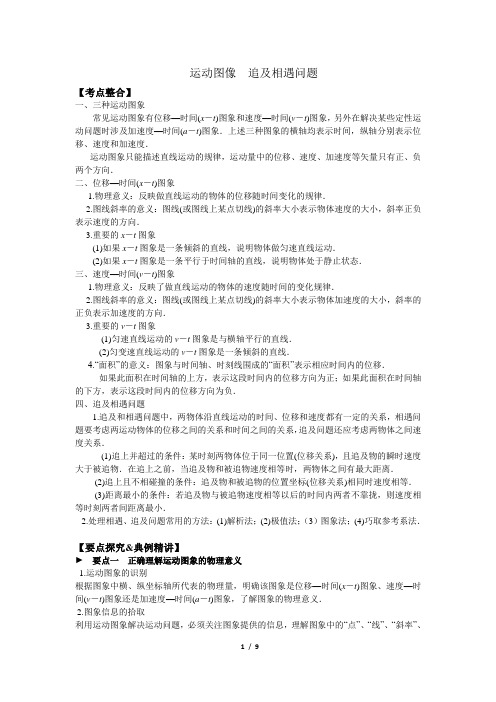

运动图像追及相遇问题【考点整合】一、三种运动图象常见运动图象有位移—时间(x－t)图象和速度—时间(v－t)图象，另外在解决某些定性运动问题时涉及加速度—时间(a－t)图象．上述三种图象的横轴均表示时间，纵轴分别表示位移、速度和加速度．运动图象只能描述直线运动的规律，运动量中的位移、速度、加速度等矢量只有正、负两个方向．二、位移—时间(x－t)图象1.物理意义：反映做直线运动的物体的位移随时间变化的规律．2.图线斜率的意义：图线(或图线上某点切线)的斜率大小表示物体速度的大小，斜率正负表示速度的方向．3.重要的x－t图象(1)如果x－t图象是一条倾斜的直线，说明物体做匀速直线运动．(2)如果x－t图象是一条平行于时间轴的直线，说明物体处于静止状态．三、速度—时间(v－t)图象1.物理意义：反映了做直线运动的物体的速度随时间的变化规律．2.图线斜率的意义：图线(或图线上某点切线)的斜率大小表示物体加速度的大小，斜率的正负表示加速度的方向．3.重要的v－t图象(1)匀速直线运动的v－t图象是与横轴平行的直线．(2)匀变速直线运动的v－t图象是一条倾斜的直线．4.“面积”的意义：图象与时间轴、时刻线围成的“面积”表示相应时间内的位移．如果此面积在时间轴的上方，表示这段时间内的位移方向为正；如果此面积在时间轴的下方，表示这段时间内的位移方向为负．四、追及相遇问题1.追及和相遇问题中，两物体沿直线运动的时间、位移和速度都有一定的关系，相遇问题要考虑两运动物体的位移之间的关系和时间之间的关系，追及问题还应考虑两物体之间速度关系．(1)追上并超过的条件：某时刻两物体位于同一位置(位移关系)，且追及物的瞬时速度大于被追物．在追上之前，当追及物和被追物速度相等时，两物体之间有最大距离．(2)追上且不相碰撞的条件：追及物和被追物的位置坐标(位移关系)相同时速度相等．(3)距离最小的条件：若追及物与被追物速度相等以后的时间内两者不靠拢，则速度相等时刻两者间距离最小．2.处理相遇、追及问题常用的方法：(1)解析法；(2)极值法；（3）图象法；(4)巧取参考系法．【要点探究&典例精讲】►要点一正确理解运动图象的物理意义1.运动图象的识别根据图象中横、纵坐标轴所代表的物理量，明确该图象是位移—时间(x－t)图象、速度—时间(v－t)图象还是加速度—时间(a－t)图象，了解图象的物理意义．2.图象信息的拾取利用运动图象解决运动问题，必须关注图象提供的信息，理解图象中的“点”、“线”、“斜率”、“截距”、“面积”等数学特征的物理意义．(1)点：图线上的每一个点都对应运动物体的一个状态，特别注意“起点”、“终点”、“拐点”，它们往往对应一个特殊状态．(2)线：表示研究对象的变化过程和规律．s－t图象中如果图线为倾斜的直线，则表示物体做匀速直线运动；v－t图象中如果图线为倾斜直线，则表示物体做匀加速直线运动．(3)斜率：s－t图象中图线的斜率(或图线切线的斜率)的绝对值表示速度的大小，斜率的正负表示速度的方向；v－t图象中图线的斜率(或图线切线的斜率)的绝对值表示加速度的大小，斜率的正负表示加速度的方向；a－t图象中图线的斜率(或图线切线的斜率)的绝对值表示加速度变化的快慢，斜率的正负表示加速度变大或变小．(4)截距：s－t图象、v－t图象、a－t图象在纵轴上的截距分别表示物体的初始位置、初速度和初始加速度．(5)交点：s－t图象中两图线的交点表示两物体在对应时刻相遇，v－t图象中两图线的交点表示两物体在对应时刻速度相等，此时两物体之间的距离达到极值(最大或最小)，a－t 图象中两图线的交点表示两物体在对应时刻加速度相等．(6)面积：图线与坐标轴、时刻线所围的面积常表示运动过程的某一物理量．如v－t图线与横轴、时刻线包围的“面积”大小表示位移的大小，a－t图线与横轴、时刻线包围的“面积”表示速度的变化量．3.x－t图象、v－t图象及a－t图象的对比形状相同的图线在不同的图象中反映的运动规律不同，图甲、乙、丙分别是形状相同x－t 图象、v－t图象和a－t图象，三种运动图象表述的运动规律对比如下表[特别提醒] 解答有关图象的问题时，应特别注意．(1)v－t、x－t图象都只能描述直线运动，图象并不表示运动轨迹．(2)一定要注意审题，认清题目要问的是v－t还是s－t图象．因为从比较中可以发现v－t、s－t图象关于“交点、斜率、面积、线”等各方面的含义均不同(3)注重区分两个问题：何时表示速度反向(甲图中t2时刻，乙图中t4时刻)；何时表示相遇(甲图中t1、t3时刻，乙图中t2、t4时刻).例1、如图所示，甲、乙两图象分别是两质点做直线运动的s－t图象和v－t图象．试说明在两图象中的AB、BC、CD、DE这四个阶段分别表示质点做什么运动．例2、右图是某质点运动的速度图象，由图象得到的正确结果是()A.0～1 s内的平均速度是2 m/sB.0～2 s内的位移大小是3 mC.0～1 s内的加速度等于2～4 s内的加速度D.0～1 s内的运动方向与2～4 s内的运动方向相反例3、小球在空中由静止开始下落，与水平地面相碰后又上升到某一高度，其运动的速度—时间图象如图所示．已知g＝10m/s2，由图可知()A.小球下落的加速度为10 m/s2B.小球初始位置距地面的高度为2 mC.此过程小球通过的路程为1.375 mD.小球在上升过程中的加速度大于12 m/s2►要点二利用运动图象解决问题运动图象通过建立坐标系来描述物体运动规律，直观反映各运动量之间的关系，从而直观、形象、动态地表述运动过程和规律．因此利用图象解决运动问题是一种重要的解题方法．运动图象包括x－t图象、v－t图象、a－t图象，其中v－t图象能够反映物体的位移(面积)、速度、加速度(斜率)与时间的对应关系，其应用更广泛，在必要时需将s－t图象、a－t图象转换为v－t图象进行解题，但v－t图象不能确定运动物体的初始位置．例4、汽车由静止开始在平直的公路上行驶，0～60 s内汽车的加速度随时间变化的图线如图所示．(1)画出汽车在0～60 s内的v－t图线；(2)求在这60 s内汽车行驶的路程．例5、两辆完全相同的汽车，沿水平直路一前一后匀速行驶，速度均为V0，若前车突然以恒定的加速度刹车，在它刚停住时，后车以前车刹车时的加速度开始刹车。

第10讲运动学图像、追及相遇问题和竖直上抛运动1.掌握x －t 图像和v －t 图像中坐标、斜率、截距、交点的含义和分析图像。

2.掌握追及相遇问题的分析思路和方法。

3.会运用竖直上抛运动的基本规律处理物理问题。

一、运动学图像1.x －t 图像与v －t 图像的比较比较项目x －t 图像v －t 图像运动描述点交点表示两物体相遇的位置和时刻表示两物体在该时刻速度相同拐点表示该时刻速度方向发生改变表示该时刻加速度方向发生改变线若为平行于时间轴的直线，表示物体静止：若为倾斜直线，表示物体做匀速直线运动；若为曲线，表示物体做变速运动若为平行于时间轴的直线，表示物体做匀速直线运动；若为倾斜直线，表示物体做匀变速直线运动；若为曲线，表示物体加速度发生变化斜率斜率大小表示速度大小，斜率正负表示速度方向斜率大小表示加速度大小，斜率正负表示加速度方向截距纵截距表示t ＝0时刻物体的位置表示t ＝0时刻物体的速度横截距表示物体位移为零的时刻表示物体速度为零的时刻图线与时间轴所围面积无实际意义表示对应时间内的位移。

图线在时间轴上方表示位移为正，图线在时间轴下方表示位移为负。

若图线与时间轴有交叉，总位移为上、下面积的代数和2.图像的应用(从图像中提取信息)(1)首先看清纵横轴代表的物理量，弄清图像反映什么量间的函数关系。

(2)点：表示物体所处状态，注意甄别交点、拐点代表的物理意义。

(3)线：描述纵轴物理量随横轴物理量变化而变化的规律，可以判断物体运动的性质。

(4)斜率和截距：利用相关公式分析斜率和截距所描述的物理量。

(5)面积：利用相关公式分析面积的含义。

二、追及相遇问题1.追及相遇问题两物体在同一直线上一前一后运动，速度不同时它们之间可能出现距离最大、距离最小或者碰撞的情况，这类问题称为追及相遇问题。

2.分析追及相遇问题的思路和方法(1)讨论追及相遇问题的实质是分析两物体能否在同一时刻到达同一位置，注意抓住一个条件、用好两个关系。

高中物理讲义：运动图像追及和相遇问题一、运动图像[注1]1．x­t图像(1)物理意义：反映了物体做直线运动的位移随时间变化的规律。

(2)斜率的意义：图线上某点切线斜率的大小表示物体此时速度的大小,斜率正负表示物体速度的方向。

[注2]2．v­t图像(1)物理意义：反映了物体做直线运动的速度随时间变化的规律。

(2)斜率的意义：图线上某点切线斜率的大小表示物体此时加速度的大小,斜率正负表示物体加速度的方向。

(3)“面积”的意义①图线与时间轴围成的面积表示相应时间内的位移。

②若面积在时间轴的上方,表示位移方向为正方向；若面积在时间轴的下方,表示位移方向为负方向。

二、追及和相遇问题1．追及问题的两类情况[注3](1)若后者能追上前者,追上时,两者处于同一位置,且后者速度一定不小于前者速度。

(2)若后者追不上前者,则当后者速度与前者速度相等时,两者相距最近。

2．相遇问题[注4]相向运动的物体,当各自发生的位移大小之和等于开始时两物体间的距离时即相遇。

【注解释疑】[注1] 无论v­t图像还是x­t图像,描述的一定是直线运动。

[注2] 斜率是数学语言,表示直线的倾斜程度；斜率具有物理意义,可表示物体运动的速度或加速度。

[注3] 速度相等是判断追上或追不上的切入点。

[注4] 同向追及时,当追赶者位移等于被追赶者位移与初始间距之和时即相遇。

[深化理解]1．识图中常见的三类错误(1)错误地认为图像就是质点的运动轨迹。

(2)错将图线的交点都当成相遇,而v­t图线的交点表示该时刻速度相同。

(3)错误理解图线斜率的意义,比如认为v­t图像斜率为正,则质点一定做加速运动,斜率为负,则质点一定做减速运动。

2．追及和相遇问题分两类,一类为一定能追上,直接列位移方程,找位移关系；另一类为可能追上,需根据速度关系判断能否追上。

[基础自测]一、判断题(1)x­t图像和v­t图像都表示物体运动的轨迹。
