隧道贯通测量2篇隧道贯通测量(一)隧道贯通测量是指通过测量手段确定隧道两端之间的连接是否贯通的一项工作。
在进行隧道工程建设过程中,隧道贯通是其中的一个重要节点,意味着隧道的贯通通道已经打通,为后续的工程进展提供了基础条件。
下面将介绍隧道贯通测量的意义、工作内容和方法。
隧道贯通测量的意义非常重大。
首先,隧道贯通的完成标志着隧道工程建设进入了尾声阶段,为后续的道路、照明、通风等工程提供了施工条件。
其次,隧道贯通测量能够及时发现并纠正施工过程中存在的问题和差错,保障隧道的质量和安全。
此外,隧道贯通也是隧道工程的一个重要里程碑,对于宣传和推广隧道工程的成果起到了重要的作用。
隧道贯通测量的工作内容一般包括以下几个方面。
首先是测量基本数据,包括隧道的长度、宽度、高度等尺寸数据,以及隧道两端的高程和坐标值等。
这些数据对于后续的工程施工和设计都有着重要的参考价值。
其次是测量贯通情况,即通过合适的测量手段确认隧道两端的连接是否贯通。
最后是对测量数据进行处理和分析,得出准确的测量结果,并进行相应的记录和归档。
这些工作都需要使用专业的测量设备和工具,以保证测量结果的准确性和可靠性。
隧道贯通测量的方法主要有三种:直线法、导向法和声波透射法。
直线法是通过拉直测量线,分别从隧道两端进行测量,然后根据测量结果进行对比,判断隧道是否贯通。
导向法是利用导线或导管等导向物,通过调整使其在隧道两端的位置重合,再进行测量,也可以判断隧道是否贯通。
声波透射法是利用声波在介质中的传播特性,通过对声波的反射和传播时间进行测量,判断隧道贯通情况。
这三种方法各有优劣,需要根据具体情况选择合适的方法进行测量。
总之,隧道贯通测量是隧道工程建设中的一个重要环节,具有重要的意义和作用。
通过合理准确地进行测量工作,可以为后续的工程施工和设计提供基础数据和可靠依据,保障隧道的质量和安全。
同时,隧道贯通也标志着隧道工程的进展,为宣传和推广隧道工程的成果起到了关键作用。

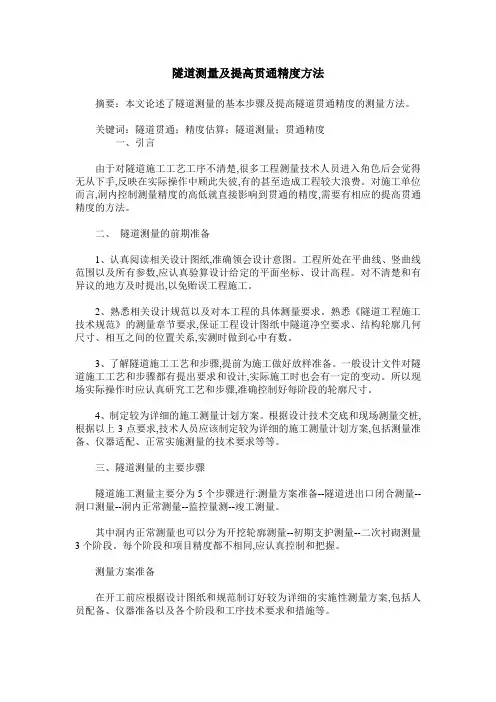

隧道测量及提高贯通精度方法摘要:本文论述了隧道测量的基本步骤及提高隧道贯通精度的测量方法。
关键词:隧道贯通;精度估算;隧道测量;贯通精度一、引言由于对隧道施工工艺工序不清楚,很多工程测量技术人员进入角色后会觉得无从下手,反映在实际操作中顾此失彼,有的甚至造成工程较大浪费。
对施工单位而言,洞内控制测量精度的高低就直接影响到贯通的精度,需要有相应的提高贯通精度的方法。
二、隧道测量的前期准备1、认真阅读相关设计图纸,准确领会设计意图。
工程所处在平曲线、竖曲线范围以及所有参数,应认真验算设计给定的平面坐标、设计高程。
对不清楚和有异议的地方及时提出,以免贻误工程施工。
2、熟悉相关设计规范以及对本工程的具体测量要求。
熟悉《隧道工程施工技术规范》的测量章节要求,保证工程设计图纸中隧道净空要求、结构轮廓几何尺寸、相互之间的位置关系,实测时做到心中有数。
3、了解隧道施工工艺和步骤,提前为施工做好放样准备。
一般设计文件对隧道施工工艺和步骤都有提出要求和设计,实际施工时也会有一定的变动。
所以现场实际操作时应认真研究工艺和步骤,准确控制好每阶段的轮廓尺寸。
4、制定较为详细的施工测量计划方案。
根据设计技术交底和现场测量交桩,根据以上3点要求,技术人员应该制定较为详细的施工测量计划方案,包括测量准备、仪器适配、正常实施测量的技术要求等等。
三、隧道测量的主要步骤隧道施工测量主要分为5个步骤进行:测量方案准备--隧道进出口闭合测量--洞口测量--洞内正常测量--监控量测--竣工测量。
其中洞内正常测量也可以分为开挖轮廓测量--初期支护测量--二次衬砌测量3个阶段。
每个阶段和项目精度都不相同,应认真控制和把握。
测量方案准备在开工前应根据设计图纸和规范制订好较为详细的实施性测量方案,包括人员配备、仪器准备以及各个阶段和工序技术要求和措施等。
隧道进出口闭合测量根据设计技术交底和现场测量交桩,正式实测前,应对所交桩位的坐标和高程进行闭合联测,符合精度要求后才能正式实地放样。
隧道贯通测量方案1. 引言隧道贯通测量是在隧道建设工程中的一项重要任务,其主要目的是确保隧道的两端能够准确地连接在一起,保证隧道的完整性和安全性。
本文档将介绍一个隧道贯通测量方案,包括测量方法、仪器设备、操作步骤和数据处理等内容,以帮助工程师和技术人员正确地进行隧道贯通测量。
2. 测量方法2.1 全站仪法全站仪法是一种常用的隧道贯通测量方法,其基本原理是通过测量隧道两端的控制点坐标和方位角,计算出两端之间的距离和方位差。
具体步骤如下:1.在隧道两端各设置一个控制点,并准确测量控制点的初始坐标和方位角;2.使用全站仪测量控制点,并记录测量数据;3.在隧道贯通后,再次测量两端的控制点,并记录测量数据;4.根据测量数据计算出隧道的贯通距离和方位差。
2.2 GPS测量法GPS测量法是一种基于全球定位系统的隧道贯通测量方法,其优点是测量精度高、速度快、不受地形和地物遮挡的影响。
具体步骤如下:1.在隧道两端各设置一个GPS接收器,并确定其初始位置;2.同时启动两个GPS接收器,记录测量数据;3.在隧道贯通后,再次记录两个GPS接收器的位置数据;4.根据测量数据计算出隧道的贯通距离。
3. 仪器设备进行隧道贯通测量需要使用以下仪器设备:•全站仪:用于测量控制点的坐标和方位角;•GPS接收器:用于测量隧道两端的位置数据;•计算机:用于数据处理和结果分析。
此外,还需要配备适当的测量辅助工具,如三角架、测量杆、反光镜等。
4. 操作步骤4.1 全站仪法的操作步骤1.在隧道两端的控制点上设置三角架,并固定全站仪;2.启动全站仪,并进行标定和校准;3.使用全站仪测量控制点的坐标和方位角,并记录测量数据;4.在隧道贯通后,再次测量控制点,并记录测量数据;5.将测量数据导入计算机,进行数据处理;6.根据计算结果,判断隧道的贯通精度是否符合要求。
4.2 GPS测量法的操作步骤1.在隧道两端的GPS接收器上设置天线,并确定初始位置;2.同时启动两个GPS接收器,并记录测量数据;3.在隧道贯通后,再次记录两个GPS接收器的位置数据;4.将测量数据导入计算机,进行数据处理;5.根据计算结果,判断隧道的贯通精度是否符合要求。
隧道工程贯通测量方案一、引言隧道是一种地下交通管线建筑,是运输和通信建设的重要组成部分。
它们是连接城市和地区的重要交通枢纽,因此在建设时需要严格的测量和监控。
隧道工程贯通测量是建设过程中的一个关键环节,它可以确保隧道的质量和安全。
二、贯通测量的目的1. 确保隧道贯通的准确性和精度;2. 提供隧道施工地质的实时记录和控制;3. 为后续的施工和设备安装提供准确的数据支持。
三、常用的测量方法1. 钻孔法:通过在隧道两端位置进行钻孔,然后测量钻孔的位置和深度来确定隧道的贯通情况。
2. 微震法:利用地震波检测地下岩层的变化,从而确定隧道的位置和贯通情况。
3. 雷达法:通过使用地质雷达来检测隧道位置和地层情况。
4. GPS定位:利用全球卫星定位系统来测量隧道位置和贯通情况。
5. 激光扫描:使用激光扫描仪来获取隧道内部的三维数据,以确定隧道的位置和形状。
四、测量前的准备工作1. 确定贯通点的位置和方向,以及测量的最佳方法;2. 对待测区域进行地质勘探和勘测,确定地层情况和环境情况;3. 进行现场测量点的设置和标定;4. 确定测量设备和人员的分工和任务。
五、测量过程1. 采用地质勘探工具进行现场勘探,确定贯通点的位置和地质情况;2. 根据贯通点的具体情况选择适当的测量方法;3. 对测量设备进行调试和检验,确保设备的正常工作;4. 对贯通点附近的地质情况进行监测,防止因测量活动引起的地质灾害。
六、测量结果的处理和分析1. 将测量得到的数据进行整理和分析,得出最终的测量结果;2. 进行误差分析和修正,确保测量结果的精确性;3. 将测量结果与实际情况进行对比,发现偏差并进行修正。
七、测量结果的应用1. 测量结果的准确性对于后续的隧道施工和设备安装具有重要作用,可以确保施工的顺利进行;2. 测量结果还可以作为后续隧道维护和管理的重要参考数据,为隧道的安全运营提供保障。
八、总结隧道工程贯通测量是隧道建设过程中不可或缺的重要环节,它对于隧道的质量和安全有着重要的影响。
隧道贯通测量
隧道的贯通测量
1、贯通测量是施工中和贯通后的测量。
(1)前者是隧道掘进进行的,一般包括:地面联测、地下导线测量和掘进测量;
(2)后者是在隧道贯通后,测定实际的横向、纵向和竖向贯通误差。
目的是为获取实际的贯通误差值,作为下一步调整施工中线的依据,以获得一条调整后的隧道中线,作为扩大断面、衬砌以及铺设铁轨的依据。
2、贯通后的测量包括平面贯通测量和高程贯通测量。
(1)前者是测定实际的横向和纵向贯通误差,测量方法:贯通之后在贯通面上钉一临时桩,从相向测量的两个方向各自向临时桩进行支导线测量,分别测取临时桩点的平面坐标,将两组坐标的差值分别投影到贯通面上和隧道中线上,则贯通面上的投影即为横向贯通误差,在中线上的投影即为纵向贯通误差。
(2)高程贯通测量是测定实际的竖向贯通误差,通常采用水准测量方法,从隧道两端洞口附近的水准点开始,各自向洞内进行,分别测出贯通面上同一点的高程,即获此点的两个高程之差。
感谢您的阅读!。
科技创新导报长隧道贯通测量方案1 前言由于测量过程中不可避免的带有误差,因此贯通实际上总是存在偏差的。
隧道贯通接合处的偏差可能发生在空间的三个方向中,即沿隧道中心线的长度偏差,垂直于隧道中心线的左右偏差(水平面内)和上下的偏差(竖直面内)。
第一种偏差只对贯通在距离上有影响,对隧道的质量没有影响,而后两种方向上的偏差对隧道质量有着直接影响,所以这后两种方向上的偏差又称为贯通重要方向的偏差。
贯通的容许偏差是针对重要方向而言的。
2 工程概述西部开发省际公路重庆至长沙公路(简称文献标识码:A文章编号:1674-098x(2008)01(b)-0153-02渝湘高速公路)D14合同段的肖家坡隧道位于重庆市黔江区石会镇中元和沙坝乡之间,为一座上、下分离的高速公路长隧道。
左线起讫桩号为ZK51+386~ZK54+105,全长2719m;右线起讫桩号为YK51+400~YK54+130,全长2730m。
隧道线形为:左线洞身为左偏.. R4000m+右偏R-4000m圆曲线组成的复合线形,右线洞身为左偏R-4000m+右偏R-4000m圆曲线组成的复合线形,进口左右洞平曲线半径均为R-4000m,出口左右洞平曲线半径均为R-2600m;左右线纵面均为-1.950%的单向坡,隧道最大埋深约460m;进出口地形较平缓,黔江端洞门依据地形左线设置为削竹式洞门,右线设置为端墙式洞门,彭水端洞门设置为端墙式洞门,在隧道内设置4处行人横洞,3处行车横洞。
该隧道施工采用导坑开挖及全断面开挖先墙后拱法施工。
由于本隧道较长,采用两头掘进,不可能主洞贯通后进行二衬,因此测量精度关系到整个隧道的施工进行及质量,故对测量的要求很高。
隧道的贯通测量显得尤为重要。
3 选择贯通测量方案为了加快施工速度,缩短施工工期,改善通风状况及劳动条件,故该隧道采用进、出口两个工作面相向掘进。
为了保证各掘进工作面沿着设计的方向掘进,使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求,满足隧道贯通的精度,所以贯通测量的方表2 RI对应值一层次有关元素起支配作用。
XXXXXXXXX 专线工程TJ-3标段XXXX隧道贯通测量方案编制:______________复核:______________审定:______________XXXXXX有限公司XXXXXXXX工区二。
一二年十一月一、工程概况 (4)二、编制依据 (4)三、人员安排及拟投入的仪器设备、软件 (4)四、隧道贯通方案内容及技术要求 (5)(一)洞外控制测量 (5)1、平面控制网技术要求 (5)2、外业要求 (7)3、洞外(GPS测量)横向贯通误差估算 (7)(二)洞内控制测量 (8)1、洞内导线布设要求 (9)2、平面控制网技术要求 (9)3、贯通中误差估算 (9)(三)高程控制测量 (10)1、二等水准技术要求 (10)2、洞外二等水准复测 (10)3、洞外高程贯通误差估算 (12)4、洞内高程控制网布设及要求 (12)5、贯通中误差估算 (13)佛爷沟2号隧道贯通测量方案(四)隧道贯通误差测量及调整 (13)1、贯通误差的测量 (13)(1)平面贯通误差测量 (13)(2)高程贯通误差的测量 (14)2、贯通误差的调整 (14)(1)平面贯通误差的调整 (14)(2)高程贯通误差的调整 (14)佛爷沟2号隧道贯通测量方案一、工程概况XXX隧道位于辽宁省凤城市境内穿越辽东低山区。
隧道为单洞双线隧道,隧道最大埋深为213m。
隧道进口里程为DK179+395,出口里程为DK181+435,隧道全长2040m。
隧道进口至DK180+486.5436段位于半径为7000的右偏曲线上,DK180+486.5436至出口段位于直线上,隧道内线间距4.6m,隧道内纵坡为3%。
的单面下坡。
DK179+395〜DK179+430、DK181+255 〜DK181+435 为V 级围岩,DK179+430 〜DK179+570、DK181+175 〜DK181+255 为W 级围岩,DK179+570 〜DK180+730、DK180+840〜DK181+175 为H级围岩,DK180+730〜DK180+840 为W级围 ^岩0为确保线路平纵曲线线型顺畅,管段内不出现断差现象。
大广南高速公路湖北黄石至通山某标段东方山隧道贝通测量误差分析某集团有限公司大广南高速公路某合同段某年某月某日东方山隧道贯通测量误差分析1、说明由于测量过程中不可避免地带有误差,因此贯通实际上总是存在偏差的。
隧道贯通接合处的偏差可能发生在空间的三个方向中,即沿隧道中心线的长度偏差,垂直于隧道中心线的左右偏差(水平面内)和上下的偏差(竖直面内)。
第一种偏差只对贯通在距离上有影响,对隧道的质量没有影响,而后两种方向上的偏差对隧道质量有着直接影响,所以这后两种方向上的偏差又称为贯通重要方向的偏差。
贯通的容许偏差是针对重要方向而言的。
2、工程概述大广南高速公路东方山隧道位于鄂州市汀祖镇与黄石市下陆区东方山街道办。
隧道进口位于鄂州市汀祖镇上张村东方朔纪念馆北西侧山坡;隧道出口位于黄石市下陆区东方山街道办陆柏林村,设计为分离式隧道,大致由北东往南西向展布。
起终点对应里程桩号ZK165+303 〜ZK168+202 (YK165+308 〜YK168+239 )全长2899m(右幅2931m),进出口均采用削竹式洞门,整个隧道采用机械通风,电光照明。
3、选择贯通测量方案为了加快施工速度,改善通风状况及劳动条件,我们决定采用进、出口两个工作面相向掘进。
为了保证各掘进工作面沿着设计的方向掘进,使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求,满足隧道贯通的精度,所以它的贯通测量的方案选择及误差预计都是必要的。
贯通测量方案和测量方法选用的是否合理,一方面要看它们在实地施测时是否切实可行,另一方面还要看贯通测量的精度是否能满足隧道贯通的设计容许偏差要求。
进行误差预计的目的就是帮助我们选择合理的测量方案和测量方法,做到隧道贯通心中有数,既不应由于精度不够而造成工程损失,也不盲目追求高的精度,而增加测量工作量,尤其对长大隧道的贯通有着十分重要的意义。
3. 1选择贯通测量方案:3. 1. 1工地调查收集资料,初步确定贯通测量方案。
隧道贯通测量的工作步骤以隧道贯通测量的工作步骤为标题,本文将详细介绍隧道贯通测量的过程和方法。
一、前期准备工作为了进行隧道贯通测量,首先需要进行前期准备工作。
这包括确定测量目标、制定测量计划、选择测量仪器设备等。
在确定测量目标时,需要明确测量的对象是隧道贯通的两端还是整个隧道的轴线。
制定测量计划时,需要考虑测量的时间、地点、测量方法等因素。
选择合适的测量仪器设备是确保测量结果准确可靠的关键。
二、测量基准线的布设在进行隧道贯通测量之前,需要先进行测量基准线的布设。
测量基准线一般是指在隧道两端或隧道轴线上设置的测量基准点。
通过测量基准点的坐标,可以确定隧道贯通后的轴线位置。
测量基准线的布设需要考虑基准点的间距、布设方式等因素,以确保测量结果的准确性。
三、测量隧道的初始状态在隧道贯通之前,需要先测量隧道的初始状态。
这包括测量隧道两端或隧道轴线上的控制点坐标、高程等参数。
通过测量初始状态,可以为后续的贯通测量提供准确的基础数据。
四、隧道贯通测量的实施隧道贯通测量一般分为两个步骤:贯通前的预测测量和贯通后的实际测量。
1. 贯通前的预测测量在隧道即将贯通前,可以通过预测测量来预测贯通后的隧道轴线位置。
预测测量一般采用全站仪、测距仪等测量仪器进行。
通过在隧道两端或隧道轴线上设置的控制点,结合全站仪的测角、测距功能,可以测量出隧道贯通后的轴线位置。
预测测量结果可以为隧道贯通后的实际测量提供参考。
2. 贯通后的实际测量隧道贯通后,需要进行实际测量以验证预测测量结果的准确性。
实际测量一般采用全站仪、测距仪等测量仪器进行。
通过在隧道两端或隧道轴线上设置的控制点,结合全站仪的测角、测距功能,可以测量出隧道贯通后的轴线位置。
实际测量结果与预测测量结果进行对比,以评估测量的准确性和精度。
五、数据处理与分析在完成实际测量后,需要对测量数据进行处理与分析。
这包括数据的整理、计算、比对等环节。
通过对测量数据的处理与分析,可以得出隧道贯通后的轴线位置、变形量等信息。
以我给的标题写文档,最低1503字,要求以Markdown文本格式输出,不要带图片,标题为:隧道工程贯通测量方案# 隧道工程贯通测量方案## 1. 背景介绍隧道工程是一项复杂而庞大的工程项目,对于确保隧道的准确贯通,准确的测量方案是必需的。
在贯通测量方案中,需要选择合适的测量方法和仪器设备,确保测量结果的准确性和可靠性。
本文档将详细介绍隧道工程贯通测量方案的具体内容,包括测量方法、仪器设备选择、测量步骤等。
## 2. 测量方法贯通测量是指在隧道工程贯通之前和之后对隧道进行测量,以保证贯通结果的准确性。
常用的测量方法包括:- 光学测量法:通过在隧道两端设置测量基线,通过测量基线两端的目标点之间的水平和垂直角度来确定隧道的轴线位置。
- GPS测量法:利用全球定位系统(GPS)测量隧道两端的坐标,通过计算两端坐标的差异来确定隧道的位移和偏差。
- 激光测量法:通过在隧道两端使用激光仪器进行测量,通过计算测量点的坐标来确定隧道的轴线位置。
根据隧道工程的具体情况和要求,可以选择合适的测量方法或结合多种方法进行测量。
## 3. 仪器设备选择选择合适的仪器设备对于隧道工程贯通测量具有重要意义。
以下是一些常用的仪器设备:- 全站仪:全站仪是一种集合了测距、测角、测高等功能于一体的测量仪器,具有精度高、测量速度快等优点,是隧道测量中常用的设备之一。
- GPS接收器:GPS接收器可以接收卫星信号,测量位置坐标,常用于测量隧道的位移和偏差。
- 激光测距仪:激光测距仪通过发射激光束并接收反射激光来测量距离,常用于隧道测量中的距离测量。
选择仪器设备时,应根据隧道工程的具体要求和测量精度进行考虑,以确保测量结果的准确性。
## 4. 测量步骤隧道工程贯通测量通常包含以下步骤:1. 设置测量基线:在隧道两端设置测量基线,确保测量基线的稳定和准确。
2. 定位基准点:在隧道两端及隧道内部选择合适的基准点,用以确定隧道测量的坐标原点和参考点。
隧道贯通测量的概念
隧道贯通测量是指在隧道施工过程中,通过测量手段确认隧道两侧洞壁之间的贯通情况的一项工作。
隧道贯通测量的目的是确认隧道施工的准确性和精度,保证隧道的质量和安全。
隧道贯通测量通常包括以下内容:1. 剖面测量:通过测量隧道断面的几何尺寸,包括宽度、高度等,以验证隧道断面是否符合设计要求。
2. 直通测量:通过测量两侧隧道洞壁的位置和高程,以确认洞壁的贯通情况。
3. 倾斜测量:用于测量隧道的倾斜情况,包括水平偏差和竖向偏差等,以验证隧道的几何形状是否符合设计要求。
4. 竖向测量:测量隧道洞壁的竖向高程,以确保隧道的纵向坡度和穿越高程符合设计要求。
5. 缝隙测量:测量隧道洞壁间的缝隙情况,以评估隧道的稳定性和密封性。
隧道贯通测量通常使用的工具包括全站仪、测距仪、水准仪等。
测量数据的处理和分析通常使用计算机辅助设计(CAD)软件或其他相关的测量处理软件进行,以提取关键的测量结果和数据,并与设计要求进行对比和验证。
隧道贯通测量方案设计郭政超发表时间:2019-09-11T15:35:14.563Z 来源:《基层建设》2019年第16期作者:郭政超[导读] 摘要:随着隧道贯通测量方法的多样化,以及测量经验的积累,地下隧道贯通误差愈加可靠。
粤水电轨道交通建设有限公司广东广州 511495摘要:随着隧道贯通测量方法的多样化,以及测量经验的积累,地下隧道贯通误差愈加可靠。
随着GPS空间定位技术、高精度陀螺经纬仪的普及和自动跟踪技术、全站仪空间交会解析技术等测绘科学新技术的大力发展与应用,为隧道建设提供了安全与精度的保障。
文章重点就隧道贯通测量方案及误差控制分析要点进行研究,以供参考。
关键词:隧道工程;贯通测量;方案设计;误差分析引言隧道项目为了加快施工速度,缩短施工工期,改善通风状况及劳动条件,隧道施工通常都会采用进、出口两个工作面相向掘进。
为了保证各掘进工作面沿着设计的方向掘进,使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求,满足隧道贯通的精度,所以贯通测量的方案选择及误差预计都是必要的。
贯通测量方案和测量方法选用的是否合理,一方面要看它们在实地施测时是否切实可行,另一方面还要看贯通测量的精度是否能满足隧道贯通的设计容许偏差要求,进行误差预计目的就是帮助我们选择合理的测量方案和测量方法,做到隧道贯通心中有数,既不应由于精度不够而造成工程损失,也不盲目追求高精度,而增加测量工作量,尤其对长大隧道的贯通有着十分重要的意义。
1隧道贯通测量方案设计目的和意义隧道控制测量目的在于控制隧道的贯通误差在允许的贯通误差范围内,保证隧道相向开挖的工作面沿着隧道线路前进,在贯通面处将隧道贯通;隧道贯通面结合处的偏差可以分解为空间的三个方向,即沿隧道中心线的长度偏差,为纵向贯通误差;与隧道中心线垂直的方向出现的左右偏差,为横向贯通误差;高程贯通误差就是掘进过程中出现的高程误差。
纵向贯通误差只影响贯通长度,不影响隧道的质量,只要在定测中线的误差范围内,满足隧道铺轨要求即可。
探讨高速公路中隧道贯通测量设计的方法作者:姜国华来源:《地球》2013年第11期[摘要]在高速公路在修建的过程中,可能会受到山地地形的阻碍,因此在施工前应该做好相应的技术设计。
只有做好隧道贯通测量设计,才能够保证施工工作的顺利开展,并保证施工的安全性和可靠性。
[关键词]高速公路隧道贯通测量设计方法[中图分类号] U459.2 [文献码] B [文章编号] 1000-405X(2013)-11-89-2在隧道贯通施工中,为了尽量降低施工投入,一般都会考虑到施工的速度问题、劳力条件和隧道的通风情况,以保证施工中能够缩短施工的工期和人力物力财力的损耗,所以一般都会采用两个工作面相向掘金的方式来开展施工活动。
在在开展隧道贯通施工以前,一定要谨慎的选择测量方案,并保证隧道贯通测量设计具有可行性。
本文对高速公路隧道的贯通测量设计进行具体的探讨。
1设计隧道贯通平面测量方案在全面的掌握工程各项资料和基本控制点以后,需要对工程的平面和高程控制网进行完善,由于控制测量精度要求较高,工作量和工作任务都较多,所以在测量时必须选用精度高且易于操作的全站仪,在使用仪器以前,应该做好检查和校正工作。
隧道洞外平面控制测量中应该使用一级导线网。
(1)隧道贯通测量的观测方法和具体的精度要求。
洞外平面导线控制测量的观测方法和精度要求中,需要根据仪器的精度来确定测量方法,一般工程都会使用精度较高的瑞士徕卡型全站仪进行测量;(2)网形平差。
在对洞外隧道贯通控制网进行优化和平差的过程中,可以使用“控制测量优化设计与平差2.13版”。
在根据《工程测量规范》的相关规定进行比较后可以看出,隧道网形平差能够满足相关的精度要求。
2高程测量方案设计在对隧道进行高程测量设计时,需要根据路线水准测量来布局隧道的高程系统,并保证水准点的间距在1~1.5km的范围内;如果工程遇到山岭重丘区,就需要根据实际情况来采用加密布置;隧道口的两端都应该增设水准点。
工程应该根据公路勘测的相关规定和制度来布设高程网。
隧道贯通测量方案设计摘要:误差在任何工程建设项目测量过程中都是无法避免的,隧道测量误差也不例外。
在实际测量过程中,施工人员往往因为加快项目进度,缩短工程施工期限和改善隧道工作的环境,以隧道两端的开切口为施工起点,从隧道两端同时进行掘进。
为了确保隧道在贯通方向与贯通点的误差符合设计规范要求,并且误差最小化,这就要求在实际施工过程中,必须重视隧道贯通测量方案的设计。
关键词:隧道;贯通测量;误差引言:隧道贯通误差的控制通常采用高精度的仪器,以达到测角、量边的误差尽可能的小,让横向贯通误差、纵向误差、高程误差达到设计规范要求。
随着测绘科学的发展,各项测量技术与测绘仪器也在发生着翻天覆地的变化。
相信在不久的将来,隧道贯通测量将越来越简便、快捷和高效,而且精度也会有一个很大的提升。
随着测量技术的不断更新与发展,隧道贯通施工的各项技术规范也将逐步完善,未来我国的隧道和地下工程事业也将拥有无限美好的前景,并且一定会取得更加辉煌的成就。
基于此,在接下来的文章中,将围绕连霍高速宝鸡过境线冯家塬隧道贯通测量方案设计展开详细的分析。
一、隧道贯通测量方案设计的重要性简析隧道控制测量的目的是以必要的精度,按照与地面控制测量统一的坐标系统,建立地下控制系统,保证隧道的贯通误差在允许的贯通误差范围内,保证隧道相向开挖的工作面沿着准确的隧道线路前进,在贯通面处将隧道精准贯通;隧道贯通面结合处的偏差可以分解为空间的三个方向,即沿隧道中心线的长度偏差,为纵向贯通误差;与隧道中心线垂直的方向出现的左右偏差,为横向贯通误差;高程贯通误差就是掘进过程中出现的高程误差。
纵向贯通误差只影响隧道长度,不影响隧道的质量,只要在定测中线的误差范围内,满足隧道设计和规范要求即可。
高程误差影响隧道的坡度,应用水准测量的方法,很容易达到所需的要求。
而横向误差如果超过一定的范围,就会引起隧道中线几何形状的改变,甚至洞内建筑侵入规定限界而使之前衬砌部分拆除重建,给工程造成不必要的损失。
精心整理
隧道贯通测量技术方案
1工程概况
1.1工程概述
根据给出的题目叙述隧道所在地概况、隧道长度、作业环境等
1.2已知数据情况
等
4隧道洞外控制测量
4.1选点埋石
根据规范要求,洞外进出洞口处分别布设主控制点1个、方向点3个,共布设GPS控制定8个,并在主控制点加测二等水准进行高程控制。
控制点埋设在隧道底板稳固的硬质基岩上,埋设C级GPS标石或埋设顶部刻十字标志的φ22钢筋,并制作点之记,同时在附近用红油漆标明点号,以便于寻找。
4.2控制点施测技术要求
严格按照《工程测量规范》(GB50026-2007)和《公路勘测规范》(JTGC10-2007)等中的规定进行测设操作。
4.3线路首级控制网点检核
利用已知三角点2各,高等级水准点1个对2个线路首级控制网点进行检核。
平面检核:按照C级GPS观测纲要,使用4台GPS接收机对2个三角点、2个线路首级控制网点进行同步观测,检验线路首级控制网点平面坐标。
高程检核:由已知高等级水准点起,经过2个线路首级控制网点,再闭合到高等级水准点,
4.4
2测时段
5
足的条件:洞内导线需随隧道的掘进不断向前延伸,而且是在隧道贯通之前,就的依据导线测设路线中线,进行隧道施工放样,应尽可能有利于提高导线临时端点的点位精度。
新设定的导线点必须有可靠的检核,避免发生任何错误,在把导线向前延伸的同时,对已设立的导线点设法进行检查,及时察觉由于山体压力或洞内施工、运输等影响而产生的点位位移。
②主、副导线每隔2~3条边组成一个闭合环。
③洞内导线点的埋设:洞内导线点采用地下挖坑,然后浇灌混凝土并埋入铁制标心的方法,标石顶面埋在坑道底面以下10cm~20cm处,上面盖上铁板或厚木板,导
线点兼作高程点使用时,标心顶面应高出桩面5mm。
④洞内导线点布设,主要为了满足开挖混凝土建筑物施工放样的需要,在200m左右埋设一点。
5.1洞内平面控制测量
隧道洞内控制导线测量,根据《工程测量规范》和《公路勘测规范》等规定的四等控制导线观测要求及方法进行。
5.2洞内导线点的埋设
洞内导线点由于受施工影响比较大,应埋设在坑道底板以下10~20cm处,上盖以铁板,并在边墙
5.3
6
7。
