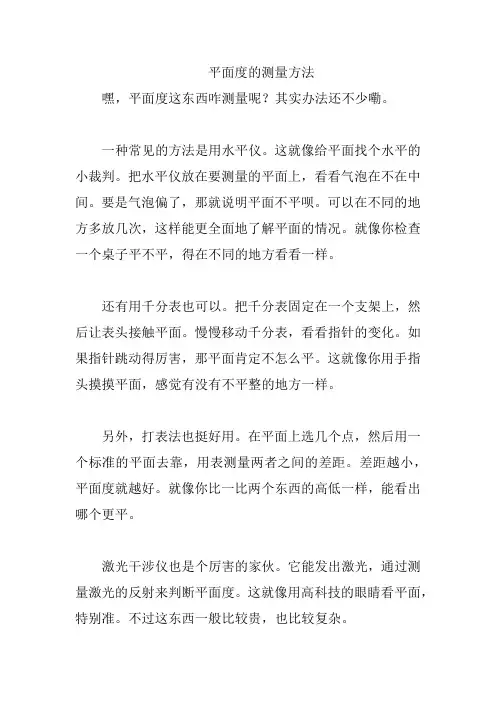

平面度的测量方法嘿，平面度这东西咋测量呢？其实办法还不少嘞。
一种常见的方法是用水平仪。
这就像给平面找个水平的小裁判。
把水平仪放在要测量的平面上，看看气泡在不在中间。
要是气泡偏了，那就说明平面不平呗。
可以在不同的地方多放几次，这样能更全面地了解平面的情况。
就像你检查一个桌子平不平，得在不同的地方看看一样。
还有用千分表也可以。
把千分表固定在一个支架上，然后让表头接触平面。
慢慢移动千分表，看看指针的变化。
如果指针跳动得厉害，那平面肯定不怎么平。
这就像你用手指头摸摸平面，感觉有没有不平整的地方一样。
另外，打表法也挺好用。
在平面上选几个点，然后用一个标准的平面去靠，用表测量两者之间的差距。
差距越小，平面度就越好。
就像你比一比两个东西的高低一样，能看出哪个更平。
激光干涉仪也是个厉害的家伙。
它能发出激光，通过测量激光的反射来判断平面度。
这就像用高科技的眼睛看平面，特别准。
不过这东西一般比较贵，也比较复杂。
我给你讲个事儿吧。
有一次我们工厂要检查一个大平台的平面度。
大家先用水平仪测了一下，发现有些地方气泡偏得挺多。
然后又用千分表在几个关键的地方测了测，果然指针跳动得很厉害。
最后请来了专业的人用激光干涉仪一测，果然平面度不太好。
后来我们就想办法把平台修平了。
从那以后，我们就知道了平面度的测量方法很重要，能及时发现问题。
所以啊，平面度的测量方法有很多，你可以根据实际情况选择合适的方法。
下次你要是也遇到平面度的问题，就知道该咋做了吧。

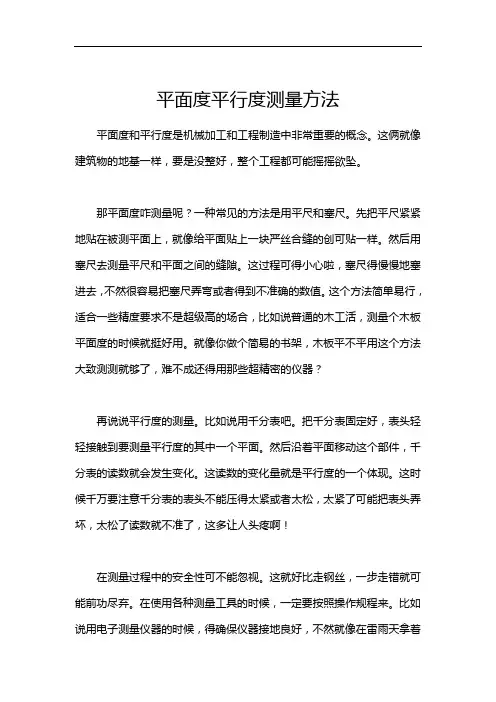

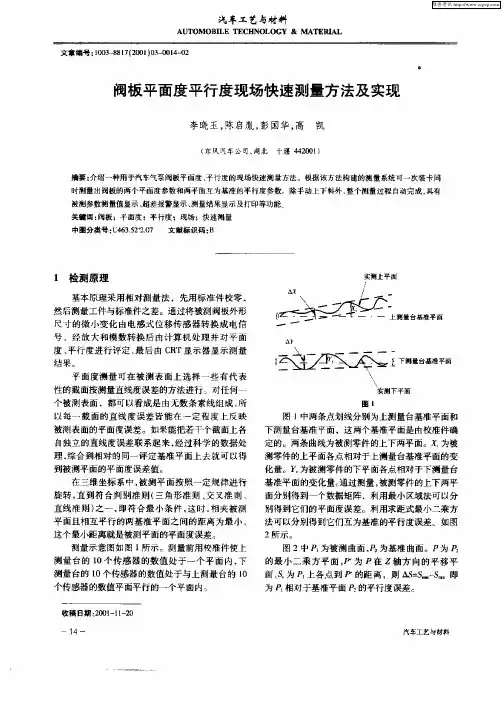

平面度平行度测量方法平面度和平行度是机械加工和工程制造中非常重要的概念。
这俩就像建筑物的地基一样，要是没整好，整个工程都可能摇摇欲坠。
那平面度咋测量呢？一种常见的方法是用平尺和塞尺。
先把平尺紧紧地贴在被测平面上，就像给平面贴上一块严丝合缝的创可贴一样。
然后用塞尺去测量平尺和平面之间的缝隙。
这过程可得小心啦，塞尺得慢慢地塞进去，不然很容易把塞尺弄弯或者得到不准确的数值。
这个方法简单易行，适合一些精度要求不是超级高的场合，比如说普通的木工活，测量个木板平面度的时候就挺好用。
就像你做个简易的书架，木板平不平用这个方法大致测测就够了，难不成还得用那些超精密的仪器？再说说平行度的测量。
比如说用千分表吧。
把千分表固定好，表头轻轻接触到要测量平行度的其中一个平面。
然后沿着平面移动这个部件，千分表的读数就会发生变化。
这读数的变化量就是平行度的一个体现。
这时候千万要注意千分表的表头不能压得太紧或者太松，太紧了可能把表头弄坏，太松了读数就不准了，这多让人头疼啊！在测量过程中的安全性可不能忽视。
这就好比走钢丝，一步走错就可能前功尽弃。
在使用各种测量工具的时候，一定要按照操作规程来。
比如说用电子测量仪器的时候，得确保仪器接地良好，不然就像在雷雨天拿着根避雷针乱跑一样危险。
稳定性也很重要啊，测量平台得稳固得像一座山一样，要是测量的时候平台晃悠，那测出来的数值就跟没谱的瞎话一样。
应用场景可广泛了。
在汽车制造里，发动机缸体的平面度和平行度测量那可是关系到发动机性能的大事。
要是平面度或者平行度没达到要求，发动机就像一个生病的人，干活有气无力的。
在精密仪器制造中更是如此，像光学仪器的部件，平面度和平行度稍有偏差，就像给一个完美的拼图里塞了一块不合适的小块，整个仪器的性能都会大打折扣。
实际案例的话，就说我朋友那小工厂生产机床部件。
他们之前老是出现产品不合格的情况，后来发现是平面度和平行度测量不准确。
他们开始用了更精密的测量方法，像激光干涉仪来测量平面度和平行度。
平面度误差的测量方法嘿，朋友们！今天咱就来唠唠平面度误差的测量方法。
你可别小瞧了这个平面度误差，它就像是一个爱捣蛋的小淘气，要是咱不把它抓住，那可就麻烦啦！咱先说说用打表法来测量平面度误差吧。
这就好比是我们在给平面这个大“家伙”做体检。
把表头在平面上到处溜达溜达，看看它哪里高了哪里低了，然后把这些数据都记下来。
这就像是我们在给平面画一幅高低起伏的地图一样，通过这些数据就能知道平面度误差有多大啦！你说神奇不神奇？还有一种叫水平仪法。
想象一下，水平仪就像是一个超级敏感的小侦探，它能敏锐地察觉到平面的一点点倾斜。
我们拿着它在平面上慢慢移动，它就会告诉我们这个平面到底平不平。
要是平面有点歪，它可就立马“报警”啦！再来讲讲干涉法，这可高级啦！就像是给平面穿上了一件特别的“衣服”，通过这件“衣服”上的纹路，我们就能清楚地看到平面哪里不平整。
这可真是个神奇的办法呀！然后是三坐标测量机法。
这就像是给平面请了一个超级厉害的“私人医生”，它能全方位、无死角地给平面做一个超级详细的检查。
任何一点点的不平整都逃不过它的“法眼”。
这得多厉害呀！那我们在测量的时候可得注意啦！要像对待宝贝一样小心翼翼，不能马虎大意。
要是测量错了，那可就糟糕啦！就好像我们要去一个地方，却走错了路，那不是白费力气嘛！所以呀，一定要认真认真再认真！测量平面度误差的方法还有很多很多呢，每一种都有它独特的魅力和用处。
我们要根据不同的情况选择合适的方法，这样才能把平面度误差测量得准确无误。
所以呀，朋友们，平面度误差的测量可真是一门大学问呢！我们要不断学习，不断探索，才能掌握这门技术。
让我们一起加油，把平面度误差这个小淘气给彻底制服吧！。
平面度测量方法平面度是指一个物体表面与一个理想平面之间的最大间隙或最大偏离量。
在工程领域中，平面度是一个非常重要的参数，它直接影响到零件的装配质量和工作性能。
因此，正确、准确地测量物体的平面度是非常必要的。
下面将介绍几种常用的平面度测量方法。
首先，最常见的平面度测量方法是使用平面度测量仪。
平面度测量仪是一种专门用于测量工件平面度的仪器，它通过测量工件表面各个点的高度，然后计算出最大偏离量来表征工件的平面度。
使用平面度测量仪可以快速、准确地测量出工件的平面度，是工业生产中常用的一种方法。
其次，还可以使用投影仪进行平面度测量。
投影仪可以将工件的轮廓投影到屏幕上，通过对比工件轮廓与理想平面的差异来判断工件的平面度。
这种方法适用于一些较大尺寸的工件，可以直观地显示工件的平面度情况，但是需要注意投影仪的精度和校准。
另外，还可以使用平面度测量块进行测量。
平面度测量块是一种精度很高的测量工具，通过将测量块与被测工件接触，然后观察测量块与工件接触面的间隙来判断工件的平面度。
这种方法适用于一些小尺寸、高精度的工件，可以获得非常精确的平面度测量结果。
最后，还可以使用光栅平面度测量仪进行测量。
光栅平面度测量仪是一种高精度、非接触式的测量仪器，通过测量工件表面反射的光栅来获取工件表面的形貌信息，从而判断工件的平面度。
这种方法适用于一些对测量精度要求很高的工件，可以获得非常精确的平面度测量结果。
综上所述，平面度是工程中一个非常重要的参数，正确、准确地测量工件的平面度对于保证工件质量和性能至关重要。
常用的平面度测量方法包括平面度测量仪、投影仪、平面度测量块和光栅平面度测量仪，每种方法都有其适用的范围和精度要求。
在实际工程中，需要根据具体的工件特点和测量要求来选择合适的平面度测量方法，以确保获得准确可靠的测量结果。
用测微表对平面度误差的实验步骤
计算平面度误差一般用打表测量法，实验步骤及方法如下：
将被测零件和测微计放在标准平板上，以标准平板作为测量基准面，用测微计沿实际表面逐点或沿几条直线方向进行测量。
打表测量法可分为三点法和对角线法，三点法是用被测实际表面上相距最远的三点所决定的理想平面作为评定基准面，实测时先将被测实际表面上相距最远的三点调整到与标准平板等高；对角线法实测时先将实际表面上的四个角点按对角线调整到两两等高。
然后用测微计进行测量，测微计在整个实际表面上测得的最大变动量即为该实际表面的平面度误差。
测量面对面平行度误差公差要求是测量面相对于基准平面的平行度误差。
基准平面用平板体现，将测量基准面放在平台上。
百分表或千分表表座贴在平台上，测量时，双手推拉表架在平板上缓慢地作前后滑动，用百分表或千分表在被测平面内滑过，找到指示表读数的最大值和最小值，即为平行度。

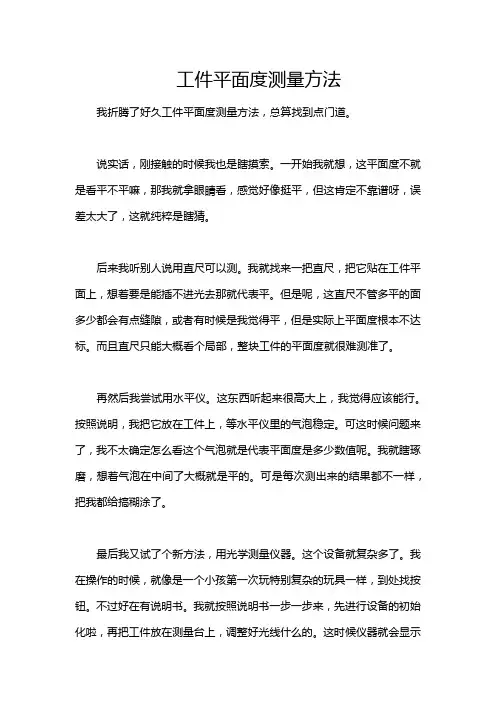

工件平面度测量方法我折腾了好久工件平面度测量方法，总算找到点门道。
说实话，刚接触的时候我也是瞎摸索。
一开始我就想，这平面度不就是看平不平嘛，那我就拿眼睛看，感觉好像挺平，但这肯定不靠谱呀，误差太大了，这就纯粹是瞎猜。
后来我听别人说用直尺可以测。
我就找来一把直尺，把它贴在工件平面上，想着要是能插不进光去那就代表平。
但是呢，这直尺不管多平的面多少都会有点缝隙，或者有时候是我觉得平，但是实际上平面度根本不达标。
而且直尺只能大概看个局部，整块工件的平面度就很难测准了。
再然后我尝试用水平仪。
这东西听起来很高大上，我觉得应该能行。
按照说明，我把它放在工件上，等水平仪里的气泡稳定。
可这时候问题来了，我不太确定怎么看这个气泡就是代表平面度是多少数值呢。
我就瞎琢磨，想着气泡在中间了大概就是平的。
可是每次测出来的结果都不一样，把我都给搞糊涂了。
最后我又试了个新方法，用光学测量仪器。
这个设备就复杂多了。
我在操作的时候，就像是一个小孩第一次玩特别复杂的玩具一样，到处找按钮。
不过好在有说明书。
我就按照说明书一步一步来，先进行设备的初始化啦，再把工件放在测量台上，调整好光线什么的。
这时候仪器就会显示出好多数据，类似山峰和山谷那种图案代表工件平面度的高低不平情况。
这个相对就准确多了，但是这仪器可不便宜，而且还得专门学习怎么操作。
所以我的心得就是，如果要求不是特别高，又没有高级设备，直尺可以简单大致看看，水平仪也行但要多测量几个点取均值。
要是有条件、又想要精确测量，光学测量仪器是比较靠谱的。
不过这中间还有很多小细节得注意，像测量环境要尽可能稳定，不能有振动啦，工件表面要清理干净，不能有灰尘或者杂物，否则对测量结果影响可不小。
还有就是啊，不管用哪种方法，测量的时候多测量几个不同位置总是没错的。
就好比你要知道一个桌面平不平，不能只看一个角，得多看看中间和其他几个角是不。
我以前就老是偷懒只看一两个地方，结果老是出岔子。
另外啊，在记录数据的时候也得仔细些，我曾经就因为把小数点给点错位置，整个结果都不对了。

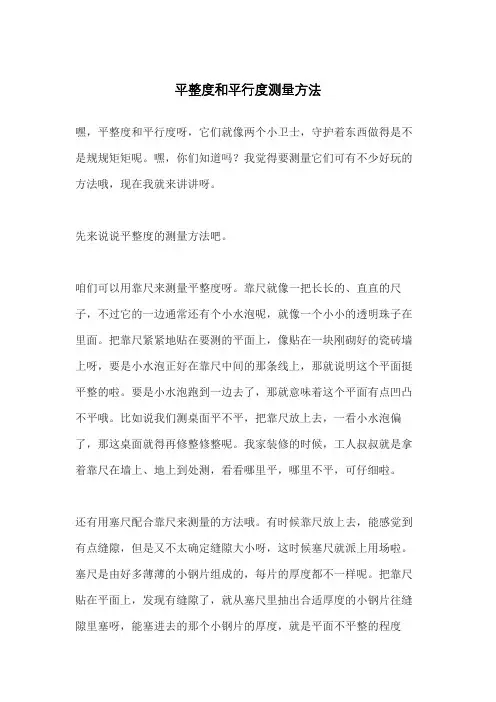

平整度和平行度测量方法嘿，平整度和平行度呀，它们就像两个小卫士，守护着东西做得是不是规规矩矩呢。
嘿，你们知道吗？我觉得要测量它们可有不少好玩的方法哦，现在我就来讲讲呀。
先来说说平整度的测量方法吧。
咱们可以用靠尺来测量平整度呀。
靠尺就像一把长长的、直直的尺子，不过它的一边通常还有个小水泡呢，就像一个小小的透明珠子在里面。
把靠尺紧紧地贴在要测的平面上，像贴在一块刚砌好的瓷砖墙上呀，要是小水泡正好在靠尺中间的那条线上，那就说明这个平面挺平整的啦。
要是小水泡跑到一边去了，那就意味着这个平面有点凹凸不平哦。
比如说我们测桌面平不平，把靠尺放上去，一看小水泡偏了，那这桌面就得再修整修整呢。
我家装修的时候，工人叔叔就是拿着靠尺在墙上、地上到处测，看看哪里平，哪里不平，可仔细啦。
还有用塞尺配合靠尺来测量的方法哦。
有时候靠尺放上去，能感觉到有点缝隙，但是又不太确定缝隙大小呀，这时候塞尺就派上用场啦。
塞尺是由好多薄薄的小钢片组成的，每片的厚度都不一样呢。
把靠尺贴在平面上，发现有缝隙了，就从塞尺里抽出合适厚度的小钢片往缝隙里塞呀，能塞进去的那个小钢片的厚度，就是平面不平整的程度啦。
就好像给缝隙量一量它有多宽似的。
我看见修汽车的师傅，在测汽车发动机那个平面平不平的时候，就用靠尺和塞尺一起，可精准地知道平面的情况了呢。
水平仪也能用来测平整度呀。
把水平仪放在要测的平面上，然后看水平仪上显示的数值呀，要是数值是零，那就说明这个平面是平的啦。
要是数值有偏差，那就说明平面有高低起伏了呢。
就像我们看水杯里的水，水是平的，那杯子就是平着放的，要是水往一边斜了，杯子肯定也是斜着放的呀。
我在工地上看到叔叔们用水平仪测地面平整度，这样就能知道哪里高了，哪里低了，好进行下一步的施工呢。
再讲讲平行度的测量方法哦。
可以用卡尺来测量平行度呢。
卡尺有两个长长的爪子，把卡尺的爪子分别卡在要测的两个平面或者两条直线上呀，看看卡尺上显示的数值，这个数值的差值就是它们之间平行度的情况啦。
任务四平行度误差、平面度误差的测量【课题名称】零件的平行度、平面度误差测量【教学目标与要求】知识目标了解平面度误差、平行度误差的检测工具及测量方法。
能力目标能够正确使用框式水平仪、自准直仪和百分表进行测量，并准确计算误差值。
素质目标熟悉平面零件形位误差的检测原理、测量工具和使用方法，并能准确计算其误差。
教学要求能够按照误差要求正确地选择检测工具，并能够掌握测量工具的使用方法，对工件进行准确的测量。
【教学重点】框式水平仪、自准直仪和百分表的使用，各种形位误差的检测方法。
【难点分析】平面度测量出9点误差值的调零方法及误差值计算。
【分析学生】该内容的难度较大，特别是直线度误差值的计算和平面度零位调整比较难以理解，需要多做解释，学生才能够掌握。
尤其是零位调整的方法更难懂，一定要把原理讲透。
【教学设计思路】本次课内容较多，且内容难懂，建议分成4学时，以保证有更多的练习机会，由于实训条件有限，可以分组进行测量，然后按结果来讲述如何计算平行度和平面度的误差值。
对于平面度的检测也应先讲测量原理和方法，再给学生实测，最后介绍如何调零位计算误差值，边讲边练再总结提高。
本次课教学一定要做好预习工作。
【教学安排】4学时先讲后练，以练为主，加强巡视指导。
【教学过程】一. 复习旧课在形状和位置误差中，直线度误差在零件中出现比较多，大家是否还能记住这些形位公差的含义呢？二、导入新课需要应用什么测量工具来检测零件的直线度、平面度、平行度、呢？对于测量出来的数值又需要进行怎么样的处理才能得出正确的误差值呢？这是本次课程的主要内容。
三、讲授新课1. 平行度误差的测量平行度误差是工件的位置误差，一般是指工件两直线之间的平行度偏差值。
它影响加工工件的精确度，因此控制平行度误差在允许的范围内就显得更为重要。
平行度误差分线与线和线与面之间的误差两种。
平行度误差的测量主要使用百分表。
以一条线或面为基准，将百分表座放在基准上，沿基准来回移动，百分表针的最大值与最小值之差就是平行度误差值。
百分表打平面度的方法百分表打平面度的方法1. 什么是百分表打平面度？百分表打平面度是工程测量中常用的一种方法，用于测量物体的平面度和平面的相对高低差。
它通常使用百分表仪器进行测量，通过读取百分表的刻度值来计算平面度。
2. 百分表的使用步骤使用百分表进行平面度测量通常需要以下步骤：步骤一：准备工作•确保测量仪器的精度符合要求，可以进行校准。
•确定测量的工件和测量范围。
步骤二：固定百分表•在要测量的工件上选择一个平面的基准点。
•将百分表安装在测量支架上，并将支架固定在基准点上。
步骤三：调整初始位置•调整百分表的指针位置，使其与基准点接触。
•将百分表的初始读数调整为零。
步骤四：测量平面度•慢慢移动百分表的指针，将其在测量面上滑动。
•读取百分表的刻度值，记录下每个位置的读数。
步骤五：计算平面度•根据测量结果计算平面度差的最大值、最小值和平均值。
•根据需要，可以比较测量结果与规定的平面度公差范围，判断工件是否合格。
3. 其他百分表的使用注意事项除了上述基本的使用步骤外，还需要注意以下事项：•在进行测量之前，要确保测量表面干净和平滑，以免影响测量的准确性。
•在移动百分表的指针时，要保持平稳和匀速，以避免读数的误差。
•长时间使用百分表时，要注意对其进行维护和保养，保证其精度和可靠性。
•如有需要，可以使用辅助工具，如平行垫片等，来帮助调整测量位置和精度。
4. 总结百分表打平面度是一种常用的测量方法，可以准确地评估物体的平面度和平面的高低差。
通过遵循正确的使用步骤和注意事项，可以提高测量的准确性和可靠性。
在工程领域中，百分表打平面度广泛应用于产品制造、装配和质量控制等方面。
5. 其他平面度测量方法除了百分表打平面度外，还有其他常用的平面度测量方法，如以下所述：粗平面度测量方法•使用平板尺、平面尺等简单工具进行测量。
•将测量工具靠近要测量的平面上，观察平台尺的接触情况，评估平面度。
光学方法测量平面度•使用投影仪、光谱仪等光学仪器进行测量。
平行度和垂直度检测方法
平行度的检测方法
1、面与面的平行度在平台上用V型块全面保持基准平面，用杠杆百分表测量测量面的全表面，在A点调零，确认到B点。
平台或V型块
在要求的测量的面上测量。
测定值=最大值-最小值
2、线与面的平行度（1）将适合的塞规插
入两个基准孔内。
（2）将塞规的两端用平行块（或磁铁）支撑。
（3）将公差的指定面
调较至与平台平行，在A点调零，确认到B点。
（4）测定指定面，将读数的最大差（最高点减去最低点）作平行度。
3、面与线的平行度
在平台上，使用磁铁支撑基准面整体，测定两个孔到基准面的尺寸，将该尺寸差作平行度。
4、线与线的平行度
（1）将适合的塞规插入两个基准孔内。
（2）用平行块（或磁铁）将塞规两端固定。
（3）依照图在0°的位置求出☜B与☜C的中心偏移（X），并求出在90°回转位置上的☜B与☜C的中心偏移（Y）。
（4）将求出值用X2+Y2 算，所得值即平行度。
垂直度的检验方法
1、面与面的垂直度。
（1）将基准面用磁铁与平台平行地支撑。
两个平行度比较高时采用什么基准？
一般是用千分表或则时百分表来检测的，也就是打表的方法，具体起来就是和其他东西配合起来使用，具体工件和形位公差不同用不同的方法。
比如轴类的跳动就是可以在偏摆仪或者时齿跳仪上用双顶尖定位后用百分表（车削后）或者千分表（磨削后）来检测。
要是平面度的话，就有点麻烦了，需要把工件放到一个标准平板上（一般是铸铁磨削后刮，具有很高的平面度的基准，精度高也有用大理石的），平面有规律的取几个点，比如像田字的那九个点样子。
然后通过一定的计算换算出平面度，这个要麻烦。
平行度和垂直度一般是有一定的检测仪器获得自制检具，比如两个平面的平行度检测，把基准平面放到一个平面度很高的检具上，直接用表打出数值就是结果，比如孔轴线对端面的垂直度，就用一根精密程度很高的芯棒插到孔里面去（可对孔的公差准备多根不同直径而直径差距非常小的芯棒），然后把芯棒放到偏摆仪或者齿跳仪上去，打端面表的，看结果。
一般来说检测方法都比较麻烦，所以一般要是批量生产的话形位公差多为抽检。
但现在也有各种检测仪器。
一般价格都比较昂贵并且不一定最终的综合效率比上述的方法高，但对一些零件只有用这些仪器来检测。
