船舶辅锅炉概述1

船舶辅锅炉操作评估汇报人：2024-01-03•船舶辅锅炉概述•船舶辅锅炉操作规程•船舶辅锅炉操作评估标准目录•船舶辅锅炉操作常见问题及解决方案•船舶辅锅炉操作案例分析01船舶辅锅炉概述船舶辅锅炉是船上用于提供热能的重要设备，主要用于加热和供应热水或蒸汽，以满足船上各种设备、生活设施和工艺流程的需求。

船舶辅锅炉的主要功能是提供稳定的热能，以满足船上不同部门和设备的需求，如发动机冷却水加热、供暖、热水供应、厨房设施等。

船舶辅锅炉的功能船舶辅锅炉的定义船舶辅锅炉主要有立式和卧式两种类型，根据不同的使用需求和船型特点选择合适的类型。

船舶辅锅炉的类型船舶辅锅炉主要由炉膛、燃烧器、烟囱、水箱等部分组成，各部分协同工作，实现锅炉的热能输出和安全运行。

船舶辅锅炉的结构船舶辅锅炉的工作原理•船舶辅锅炉的工作原理：船舶辅锅炉通过燃烧燃料产生热量，将水加热并产生蒸汽，蒸汽通过管道输送到各个用热部门。

燃烧产生的烟气通过烟囱排出。

02船舶辅锅炉操作规程确认燃油或燃煤的储备充足，并确保燃料质量符合要求。

燃料检查确认锅炉给水、循环水、补水等系统正常，无泄漏。

水系统检查确认排污阀、疏水阀等正常，无堵塞。

排污系统检查确认安全阀、压力表、水位计等安全附件完好、准确。

安全附件检查启动前的检查与准备工作按照操作规程进行点火，避免误操作。

点火操作密切关注锅炉水位，防止过高或过低。

水位控制保持适当的蒸汽压力，避免超压。

压力控制根据需要进行燃烧调整，确保燃烧效率并减少污染物排放。

燃烧调整启动与运行过程中的注意事项按照操作规程进行停炉，关闭燃料供应、停止鼓风等。

停炉操作炉膛余温处理清洁与保养安全附件校验确保炉膛余温降至安全范围后再进行清炉。

定期对锅炉进行内外部清洁，检查并更换磨损部件。

定期对安全阀、压力表等进行校验，确保其准确可靠。

停炉与保养的步骤与要求03船舶辅锅炉操作评估标准评估船舶辅锅炉是否配备有安全阀、水位计、压力表等安全设施，并确保其正常工作。

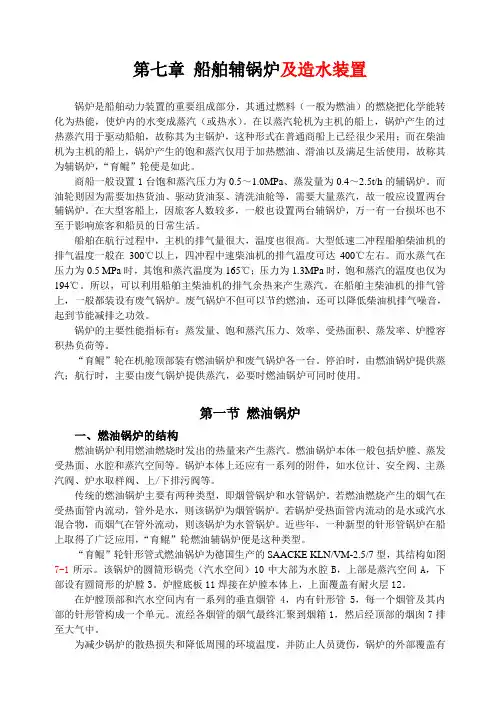

第七章船舶辅锅炉及造水装置锅炉是船舶动力装置的重要组成部分，其通过燃料（一般为燃油）的燃烧把化学能转化为热能，使炉内的水变成蒸汽（或热水）。

在以蒸汽轮机为主机的船上，锅炉产生的过热蒸汽用于驱动船舶，故称其为主锅炉，这种形式在普通商船上已经很少采用；而在柴油机为主机的船上，锅炉产生的饱和蒸汽仅用于加热燃油、滑油以及满足生活使用，故称其为辅锅炉，“育鲲”轮便是如此。

商船一般设置1台饱和蒸汽压力为0.5～1.0MPa、蒸发量为0.4～2.5t/h的辅锅炉。

而油轮则因为需要加热货油、驱动货油泵、清洗油舱等，需要大量蒸汽，故一般应设置两台辅锅炉。

在大型客船上，因旅客人数较多，一般也设置两台辅锅炉，万一有一台损坏也不至于影响旅客和船员的日常生活。

船舶在航行过程中，主机的排气量很大，温度也很高。

大型低速二冲程船舶柴油机的排气温度一般在300℃以上，四冲程中速柴油机的排气温度可达400℃左右。

而水蒸气在压力为0.5 MPa时，其饱和蒸汽温度为165℃；压力为1.3MPa时，饱和蒸汽的温度也仅为194℃。

所以，可以利用船舶主柴油机的排气余热来产生蒸汽。

在船舶主柴油机的排气管上，一般都装设有废气锅炉。

废气锅炉不但可以节约燃油，还可以降低柴油机排气噪音，起到节能减排之功效。

锅炉的主要性能指标有：蒸发量、饱和蒸汽压力、效率、受热面积、蒸发率、炉膛容积热负荷等。

“育鲲”轮在机舱顶部装有燃油锅炉和废气锅炉各一台。

停泊时，由燃油锅炉提供蒸汽；航行时，主要由废气锅炉提供蒸汽，必要时燃油锅炉可同时使用。

第一节燃油锅炉一、燃油锅炉的结构燃油锅炉利用燃油燃烧时发出的热量来产生蒸汽。

燃油锅炉本体一般包括炉膛、蒸发受热面、水腔和蒸汽空间等。

锅炉本体上还应有一系列的附件，如水位计、安全阀、主蒸汽阀、炉水取样阀、上/下排污阀等。

传统的燃油锅炉主要有两种类型，即烟管锅炉和水管锅炉。

若燃油燃烧产生的烟气在受热面管内流动，管外是水，则该锅炉为烟管锅炉。

船用辅助锅炉的原理是啥船用辅助锅炉是船舶上用来提供辅助动力的热能设备。

它的原理是将燃料燃烧产生的热量转化为蒸汽，进而驱动发电机、泵浦和其他机械设备的工作。

船用辅助锅炉通常使用液体燃料（如重油、煤油）或气体燃料（如天然气、液化气）作为能源。

燃烧燃料产生的热能通过锅炉壁的传导和对流传输到水中，使水加热并产生蒸汽。

这些蒸汽在锅炉的蒸汽生成器中形成，并通过管道输送到船舶的各个部位以提供热能。

船用辅助锅炉的组成包括：燃烧器、锅炉壳体、烟气管道、水循环系统、控制系统等。

燃烧器负责将燃料与空气充分混合，并在锅炉燃烧室中进行燃烧。

锅炉壳体是保护锅炉内部部件的结构，同时承受锅炉压力。

烟气管道将燃烧产生的烟气引导到锅炉的烟囱，同时也通过烟气余热回收装置回收部分热能。

水循环系统包括给水系统和蒸汽排放系统，负责向锅炉提供水源和排放产生的过剩蒸汽。

控制系统对锅炉的燃烧过程、水位、压力等参数进行监测和调节，以确保锅炉安全稳定运行。

船用辅助锅炉的热能输出通常通过两种方式实现，即蒸汽和热水。

蒸汽是最常用的输出形式，可用于提供动力、加热和驱动其他船舶设备。

热水则可用于船舶的供暖、洗浴和厨房等设备的热水供应。

船用辅助锅炉的原理可以总结为以下几个步骤：1. 燃烧与热能产生：燃料在燃烧器中与空气充分混合，通过火焰燃烧产生高温烟气和余热。

2. 烟气传输：烟气通过烟气管道进入锅炉的烟囱，并通过烟气余热回收装置回收部分热能，提高能源利用效率。

3. 水加热：水通过锅炉的水循环系统进入锅炉，同时流经锅炉壳体，从而使锅炉壁将热量传导给水。

水的温度逐渐升高，形成热水。

4. 蒸汽产生：当水温升至一定程度时，水变为蒸汽。

蒸汽在锅炉的蒸汽生成器中形成，并通过管道输送到需要蒸汽的设备，如发电机、泵浦等。

5. 控制与调节：控制系统对锅炉的燃烧过程、水位、压力等参数进行监测和调节，以确保锅炉安全稳定运行。

总体来说，船用辅助锅炉的原理是利用燃料的燃烧产生热能，通过加热水，使水变为蒸汽，并将蒸汽输送到船上各个部位，以提供热能和动力。

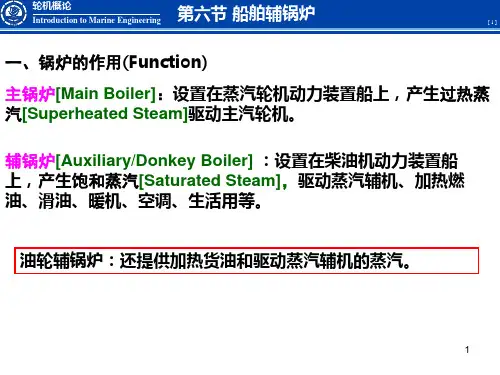

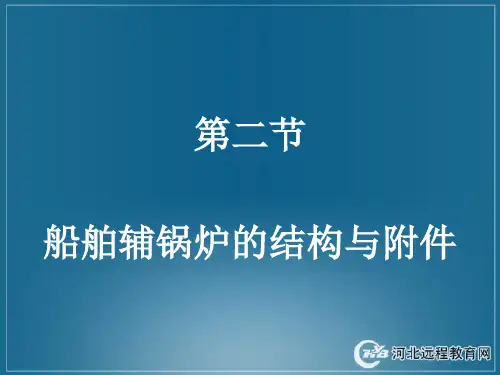

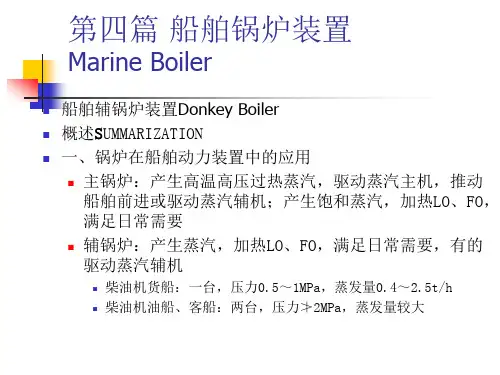

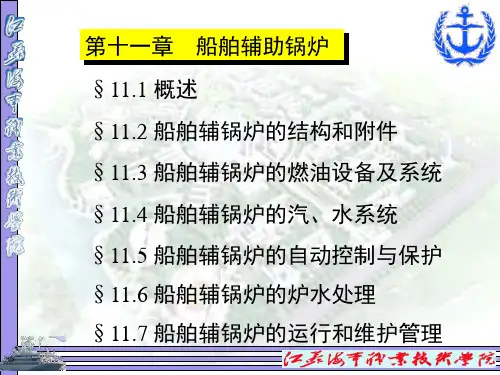

第四篇船舶锅炉、海水淡化和防污染装置第十三章船舶辅锅炉装置第十四章船舶海水淡化装置复习思考题第十三章船舶辅锅炉装置Marine Auxiliary Boiler第一节概述第二节船舶辅锅炉的结构与附件第三节船舶辅锅炉的燃油设备及系统第四节船舶辅锅炉的汽、水系统第五节船舶辅锅炉的运行和维护管理复习思考题第一节概述一、锅炉在船舶动力装置中的作用在以蒸汽轮机为主动力装置的船舶上，锅炉产生的高温高压过热蒸汽用于驱动主蒸汽轮机，以推动船舶前进，这种锅炉称为主锅炉。

在以柴油机为动力装置的船舶上，锅炉产生的饱和蒸汽用于驱动蒸汽辅机、加热燃油、滑油及满足日常生活的需要，这种锅炉称为辅锅炉。

在柴油机干货船上，一般装设一台压力为0.5~1.0MPa，产生饱和蒸汽的辅锅炉，蒸发量为0.4~2.5t/h；在柴油机油船上，因为加热货油、驱动汽轮货油泵等蒸汽辅机以及洗货油舱等需要大量蒸汽，所以一般都装设两台辅锅炉，蒸发量常在20t/h上；在大型柴油机客轮上，一般也装设两台辅锅炉以满足日常生活所需的大量蒸汽，且可以防止一台损坏时，影响船员和旅客的日常第一节概述二、锅炉的分类1. 按锅炉的结构分类：烟管锅炉(或火管锅炉)——燃烧产生的高温烟气在受热面管中流动，管外是水；水管锅炉——受热面管中流动的是水或者是汽水混合物，而烟气在管外流过；混合式锅炉——一部分受热面管子按烟管锅炉方式产生蒸汽，而其余管子按水管锅炉方式工作。

2. 按水循环的方法分类：自然循环锅炉——管子中水的流动是由于工质的密度差而产生的；强制循环锅炉——管子中水的流动是借助泵来实现的。

第一节概述二、锅炉的分类3. 按蒸汽压力分类:高压锅炉——压力超过6.0MPa；中高压锅炉——压力在4.0~6.0MPa；中压锅炉——压力在2.0～4.0MPa；低压锅炉——压力在2.0MPa以下。

4. 按热量来源分类:燃煤锅炉、燃油锅炉和废气锅炉。

第一节概述三、锅炉主要性能指标锅炉的主要性能指标有：蒸发量、蒸汽参数、锅炉效率、受热面积及蒸发率（产汽率）、炉膛容积热负荷等。
