标准件及常用件的画法——键与销.

键和销都是标准件，应按国家标准的有关规定来设计其结构，型式和尺寸。

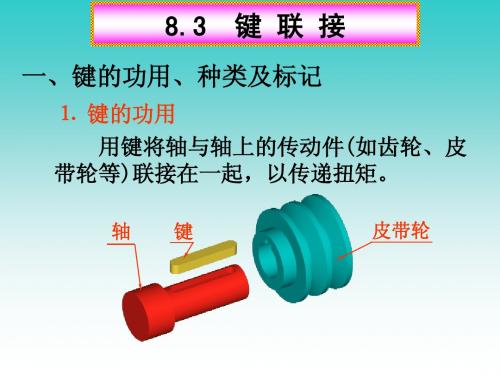

键连接键通常用来连接轴和轴上的传动零件，例如齿轮、皮带轮等。

在转动时，使两者同步旋转，起着传递扭矩的作用。

通常在轴上和传动零件上分别加工出一个键槽 ,装配时将键放入轴中的键槽,然后将传动零件上的键槽对准轴上的键插入即可。

键的形式有普通平键、半圆键、楔键和花键等。

如图所示图14-19 常用的键（一）用键的画法与规定标记1.普通平键普通平键是最常用的键连接方式，其工作面为两侧面，侧面与轮和轴都接触，底面与轴接触，只画一条线，顶面与轮毂间有间隙，要画两条线。

常用的普通平键的尺寸及键槽的剖面尺寸可按轴径查阅附录中的附表。

如表 10-4所示。

普通平键有 A、B、C三种型式，其形状和标记见图。

标记时，A型平键可省略A字。

2. 半圆键半圆键用于载荷不大的传动轴上，其画法与普通平键相似，如图所示。

半圆键的形状和标记见表 14-4。

3. 楔键楔键有普通楔键和钩头楔键两种。

楔键顶面为 1：100的斜度，装配时打入键槽，靠键的顶面和底面与轮和轴挤压产生的摩擦力而连接，上下两接合面应画一条线。

如表14-4所示。

常用的钩头楔键的形状和标记见表 14-4。

表14-4（二）花键的画法与规定标记花键连接可靠、传递的扭矩很大、对中导向性好，应用十分广泛。

花键的齿形有矩形、渐开线等，最常见的是矩形花键，下面介绍矩形花键的画法与标记。

1. 外花键的画法在平行花键轴线的投影面的剖视图上，大径用粗实线绘制，小径用细实线绘制；用剖面画其齿形，注明其齿数，如图所示。

图14-20 外花键的画法花键工作长度的终止端和尾部长度的末端均用细实线绘制，与轴线垂直；尾部画成与轴线成30°的斜线；花键代号应指在大径上。

2. 内花键的画法在平行花键轴线的投影面的剖视图上，大径及小径用粗实线绘制；用局部视图画其齿形，注明其齿数，如图所示图14-21内花键的画法3. 花键连接的画法用剖视图表示花键连接时，连接部分按外花键的画法绘制，如图所示。
