机械制图(工程图学)第十章-标准件和常用件的表示法[288]

机械制图(工程图学)第十章-标准件和常用件的表示法[288]

倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
118°
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求时 才画，不需标 注。
⒋ 螺纹牙型的表示 ⑴ 重合画法
bm=1d 钢和青铜 bm=1.25d 铸铁 bm=2d 铝合金
三、 螺钉连接 螺钉连接一般用于受力不大而
又不需要经常拆装的场合。
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
锥端插入轴后紧定
骑缝连 接紧定
紧定螺钉连接
圆锥沉头螺钉连接
圆柱头螺钉连接
l
bm δ
0.5d
螺钉长度：l=bm+δ
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线

机械图样的标准件与常用件的表达方法

机械图样的标准件与常用件的表达方法

键连接的画法及标注
3种键
5.3 销连接
5.3.1 销的分类及标记 5.3.2 销连接的画法
销的作用及分类
1.销的作用
销连接是工程上广泛应用的可拆卸连 接，主要用于零件之间的定位或连接 。
2.销的分类
常用的销有圆柱销、圆锥销和开口销3 种，圆柱销、圆锥销用于零件之间的连接 或定位，开口销用于防止螺母松动或固定 其他零件。
圆柱螺旋压缩弹簧的基本参数
1.弹簧丝直径：弹簧钢丝直径（d）。 2.弹簧直径：弹簧外径（D）、弹簧内径（D1）、 弹簧中径（D2）。 3.节距：除支撑圈外，相邻两圈的距离（t）。 4.自由高度：弹簧在不受力时的高度（H0）。
圆柱螺旋压缩弹簧的规定画法
圆柱螺旋压缩弹簧的3种规定画法
圆柱螺旋压缩弹簧的画图步骤
圆柱齿轮啮合的画法
两个圆柱齿轮啮合时，分度圆相切，齿根圆省略不 画，啮合区齿顶圆画粗实线或省略不画。
5.5 滚动轴承
5.5.1 滚动轴承的结构及代号 5.5.2 滚动轴承的画法
滚动轴承的结构、种类及代号
1.滚动轴承的结构 滚动轴承由内圈、滚动体、隔离圈、外圈组成。
2.滚动轴承的种类
滚动分类方法很多，根据载荷方向不同分为向心轴 承、推力轴承；根据滚动体不同分为球轴承、滚子轴 承、滚针轴承；根据滚动体的排列和结构不同分为单 列、双列和轻、重、宽、窄系列轴承等。 3.滚动轴承的代号 轴承的代号由基本代号、前置代号和后置代号构成， 其形式如下： 前置代号 —— 基本代号—— 后置代号
4.齿形角
节点公法线与两节圆的公切线之间的夹角，称 为齿形角（）齿形角不变，=20°。
5.齿数
齿轮的轮齿的数量（z）。
6.中心距
两啮合齿轮轴线之间的距离 = (d1 + d2)/2

工程制图标准件和常用件画法和介绍

工程制图标准件和常用件画法和介绍

两齿廓 公法线
齿距P
齿顶高ha
齿根高hf 齿高h
齿厚与齿间
相等的圆
分度圆 公切线
压力角
我国标准齿轮分 度圆压力角为20º。
齿轮模数m: 设齿轮齿数为z，则分度圆的周长=zp=d
d =pz/ 取m=p/ 则d=mz
齿轮模数大，齿距就大，齿轮轮齿就肥大， 齿轮能承受的力量也大。
模数是制造和设计齿轮的基本参数。只有 模数和压力角都相同的齿轮才能相互啮合。
画图步骤： 先画俯视图较方便
0.5d bm δ L
⒉ 螺钉联接装配图的简化画法
螺钉联接用于受力不大、 而被连接件之一较厚的情况
螺钉长度： L计=bm+δ
计算后查表取标准值
bm: 钢: bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
常见的几种错误画法：
允许将螺纹画到底
螺纹终止线应画 到什么位置？
二、销联接
1. 销的功用、种类及标记 (1) 销的功用
销用来连接和固定零件，或在装配时起 定位作用。
(2) 销的种类 (3) 销的标记
圆柱销 圆锥销
公称直径10mm，长50 mm的B型圆柱销 标记： 销 GB119-86 B10×50
2. 销联接的画法
圆柱销
零件1 圆锥销
轴 轴套
圆柱销联接
零件2
基本代号示例：
（1）轴承 6204 6——类型代号（深沟球轴承）。 2——尺寸系列（02）代号。 04——内径代号（内径尺寸=04×5=20mm）。
（2）轴承 51203 6——类型代号（推力球轴承）。 12——尺寸系列（12）代号。 03——内径代号（内径尺寸=17mm）。
二、 滚动轴承的画法

9_标准件和常用件_齿轮_滚动轴承_键_销_弹簧

9_标准件和常用件_齿轮_滚动轴承_键_销_弹簧
8
1
•

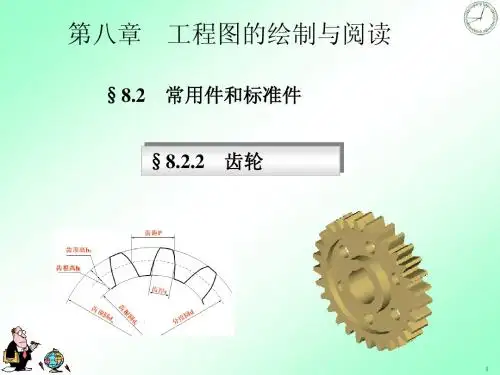

直齿轮各部分名称及其尺寸代号
齿形角：齿廓曲线在分度圆上的一点处的速度方向与曲线在该点处的法
线方向（即力的作用线方向）之间所夹的锐角称为分度圆齿形角，用 α
表示。齿形角α也已经标准化。我国规定α=20°,即规定分度圆为通过 齿廓曲线上齿形角为20°的点所作的圆。因此分度圆是具有标准模数和
标准齿形角的圆。
普通平键
GB 1096-79
圆头普通平键－A型 平头普通平键－B型 单圆头普通平键－C型 b x h(键宽x键高)可根据轴的直径由 GB1096－79中直接查表得到。 键长l 一般应比相应的轮毂长度短5－ 10mm，并取相近的标准值.
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键：键 型号码 b x l GB1096-76 例如：键18×100GB1096-79
第二位
第一位
0 1 2 3
代号
内径尺寸 /mm
0
深沟球轴承 6200 调心滚子轴承 23208
10
内径/5的商**
40
22、28、32 及500以上
/内径***
调心滚子轴承30/500 深沟球轴承62/22
500 22
注：1、*内径为22、28、32mm的除外；轴承内径小于10mm的轴承代号见轴承手册。 2、**公称内径除以5的商数。商数为个位数时，需在商数左边加"0"； 3、***用公称内径(mm)直接表示，但在与尺寸系列之间用"/"分开。
9
1
•
直齿轮各部分名称及其尺寸代号
齿顶高系数：齿轮的齿顶高通常规定为与模数成一定的比，该比值称
为齿顶高系数，用ha*表示，即ha*=ha/m，我国规定正常齿轮的顶高系 数 ha*=1，因此有 ha=ha*m=m。

cad标准件及常用件

cad标准件及常用件
一螺纹二轴承三螺纹紧固件五齿轮蜗杆蜗轮六弹簧a螺纹直径b螺纹线数c螺纹旋向右边高右旋左边高左旋605555555530330b内螺纹a外螺纹图11螺纹的形成一螺纹单线螺纹双线螺纹图12螺纹要素图13螺纹的种类a普通螺纹m普通螺纹包括粗牙普通螺纹和细牙普通螺纹b管螺纹非螺纹密封管螺纹g螺纹密封圆锥外螺纹r螺纹密封圆锥内螺纹rc螺纹密封圆柱内螺纹rpc梯形螺纹trd锯齿形螺纹bg1ag1r34rc34m101gb1415zm10a外螺纹的画法b内螺纹的画法aad内外螺纹连接画法图14螺纹画法c未剖内螺纹的画法a粗牙普通螺纹b细牙普通螺纹c细牙普通螺纹副d非螺纹密封管螺纹e螺纹密封锥管螺纹f锥管螺纹副及管螺纹副g梯形螺纹h锯齿形螺纹图15螺纹标注规定画法特征画法带防尘盖的通用画法两面带密封圈的通用画法外圈无挡边内圈有单挡边图22给出滚动轴承某一零件的通用画法a深沟球轴承b推力球轴承c圆锥滚子轴承图21常用滚动轴承的规定画法图23装配图中滚动轴承的画法二轴承图24滚动轴承通用画法图25画出外形轮廓的通用画法图26带附件或零件的通用画法图27内外有无挡边的通用画法601050a螺栓螺母及垫圈的比例画法h015d三螺纹紧固件螺栓gbt57802000m1060gbt8971988m1050螺钉gbt652000m1060螺钉gbt672000m1060螺钉gbt682000m1060螺钉gbt81912000m1060螺钉gbt7012000m1060木螺钉gbt991985620螺钉gbt751985m52514h螺钉gbt711985m52514h螺母gbt412000m12螺母gbt61781986m12垫圈gbt971198516垫圈gbt93198712图31螺纹紧固件的标记b螺栓螺母的简化画法图32螺栓螺母及垫圈的画法2dl设计决定bmc015d钢青铜

标准件和常用件画法和规定

标准件和常用件画法和规定

标准件和常用件的尺寸规定
尺寸类型 直径 长度
公差范围 ± 0.05m m ± 0.1m m
图面标注方法
使用直径符号和公差值表示
使用线段标注长度和公差值表 示
标准件和常用件的加工工艺规定
1
工艺选择
根据标准件和常用件的材料和形状选择合适的加工工艺。
2
切削加工
常用件的切削加工过程，包括车削、镗削和铣削等。
标准件和常用件画法和规 定
本节将介绍标准件和常用件的定义、分类以及其在绘图中的规定。此外，还 会分享常见标准件和常用件绘图的要点，尺寸规定，加工工艺规定以及检查 和验收规定。
Hale Waihona Puke 标准件和常用件的定义和分类
1 定义
标准件：指按照规定的标准，尺寸、形状、技术要求已经确定的零件。
2 分类
常用件：指在工程设计、制造和维修中经常使用，尺寸和形状符合一般规定的零件。
3
成型加工
标准件和常用件的成型加工方法，如锻造、冲压和注塑等。
标准件和常用件的检查和验收规定
1 尺寸测量
使用适当的测量工具和方法进行标准件和常用件的尺寸检查。
2 表面质量
检查标准件和常用件的表面平整度、光洁度和无明显缺陷。
3 功能测试
确保标准件和常用件能够正常运行和完成其设计功能。
标准件和常用件的绘图规定
1 准确性
绘图应准确反映标准件和常用件的形状、尺寸和技术要求，绘图图样应与实物相符。
2 详细标注
应详细标注标准件和常用件的尺寸、公差、材料、热处理和表面处理等信息。
3 符号和图例
应使用正确的标注符号和图例，确保清晰易懂。
常见标准件的绘图要点
螺纹
标注正确的螺纹类型、公差、 螺距和螺纹长度。

标准件和常用件规定画法

标准件和常用件规定画法

4 整理和打包图纸
最后，需要对绘制完成的图纸进行整理和打 包，包括文件格式、命名和存储方式等。
画法的注意事项
准确度
标注规范
在绘制标准件和常用件时，需要 保证尺寸和形状等要素的准确性， 建议使用专业的测量工具。
标注和注释应清晰、准确，用简 易图形或文字标明器件的用途、 特点、参数及其他必要信息。
规范文化
弹簧螺母
由于具有自锁、防松特性，弹簧螺母在工业领域 中广泛应用。
常用零件的示例
阀门
阀门通常用于控制液体、气体、 气液混合物等流体，具有操作 简便、密封性好的特点。
吸嘴
吸嘴是工业中的一种常用零件， 用于连通元件和系统，具有密 封性好和承载能力强的特点。
接头
接头是连接机械部件的通用零 件，包括各种角度和形状，不 同类型的接头需要标注不同的 参数。
齿轮
对于常见的直齿圆柱齿轮，需要 标注法向模数尺寸系列及其相应 的参数，同时标注齿轮的装配方 向。
垫片
垫片是刚性连接中常用的一种隔 离元件，需要标明尺寸和材质。
常用件规定的画法
1
键和卡簧
一些常用的键和卡簧需要标注尺寸、材质和用途，以及与周边构件的配合关系。
2
轴承和支撑装置
这类常用件的画法需要标注轴承的类别、规格和材质，同时标注支撑装置的类型和配合方式。
标准件和常用件规定画法
本次演示将覆盖标准件和常用件的规定画法，以及一些有关绘制标准件和常 用件的步骤和注意事项。
概述
标准件和常用件是机械制造和设计中非常重要的概念。标准件指的是符合国际或国家相关标准的机械零件，而 常用件则是在机械设计中常常使用的一些实体零件或模块。
标准件规定的画法
螺栓和螺钉

《标准件和常用件》PPT课件

《标准件和常用件》PPT课件

精选课件
19
2.内螺纹的规定画法
小径（牙顶）—粗实线， 大径（牙底）—细实线，
小径取
圆为3/4圈， 剖面线打到粗实线
0.85D
终止线（完整螺纹部分）—粗实线
A)通孔
精选课件
3/4圈细实线
20
B)带盲孔内螺纹
* 盲孔剖开画法
终止线
120o锥顶角
（注意：120 。锥顶角，光精孔选课段件 ，终止线，剖面线位置） 21
精选课件
15
螺纹的五大要素：牙型、大径、线数、 螺距和导程、旋向
旋合条件：五大基本要素相同的内外螺纹
精选课件
16
阶段3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈 ★螺纹终止线用粗实线表示。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30° ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面 线都必须画到粗实线。
左边表示内螺纹公差带代号 右边表示外螺纹公差带代号
精选课件
29
2）梯形螺纹标注 （锯齿形螺纹）
标记：
特征代号 公称直径 X 螺距 旋向 — 公差带代号 — 旋合长度代号
其中： 旋向 右旋不注，左旋用LH表示。 公差带代号 指中径公差带代号。 旋合长度 有N(中等旋合)、L(长旋合) ，N可以省略。
d (D)
公称直径
小径—与外螺纹牙底或
内螺纹牙顶相重 合的假想圆柱直径;
注：外螺纹用小写，内螺纹用大写。 如：外螺纹大径d ，内螺纹大精径选D课。件
d1 (D1)
11
中径—为大径和小径之间的一假想圆柱的直径，在此

机械制图：标准件及常用件(2)

机械制图：标准件及常用件(2)

5．自由高度H0 : 弹簧无负荷作用时的高度；
nt+2d （支承圈数为2.5时）
H0=
nt+1.5d （支承圈数为2时） nt+d （支承圈数为1.5时）
6．弹簧丝展开长度L: 用于缠绕弹簧的钢丝长度。
圆柱螺旋压缩弹簧的参数
圆柱螺旋压缩弹簧的标记
圆柱螺旋压缩弹簧标记的组成，规定如下：
名称 型式
4．支承圈数n2、有效圈数n和总圈数n1: 为使弹簧受力均
匀，两端并紧且磨平。并紧磨平的各圈仅起支承和定位作用，称为 支承圈。弹簧支承圈有1.5圈、2圈及2.5圈三种，常见2.5圈。除支承 圈以外，其余各圈均参加受力变形，并保持相等的节距，称为有效 圈数，有效圈数n = 总圈数n1 - 支承圈数n2；
(符号下角的1和2，分别代表第一个齿轮和第二个齿轮。)
2.轮齿的模数
齿轮分度圆周长为：d zp z 表示齿数， p 表示齿距
分度圆直径 d p z
齿轮的模数
m p
则
d = m ·z
即 md
z
可以看出：模数愈大，轮齿就愈大；模数愈小，轮齿就
愈小。互相啮合的两齿轮，其齿距p应相等，因此它们的模
数m亦应相等。为了减少加工齿轮刀具的数量，国家标准
板弹簧 碟形弹簧
圆柱螺旋压缩弹簧的参数
1．线径d : 缠绕弹簧的钢丝直径；
2．弹簧的内径D1、外径D2和中径D: 弹簧的内圈直径称为
内径，弹簧的外圈直径称为外径，弹簧内径和外径的平均值称为 中径， D=（D1+ D2）/ 2；
3．弹簧的节距t : 除两端的支承圈以外，相邻两圈截面中心
线的轴向距离；
弹簧
弹簧是利用材料的弹性和结构特点，通过变形和储存能量工作 的一种机械零(部)件，可用于减震、夹紧、测力等。

工程制图10-第八章常用件和标准件

工程制图10-第八章常用件和标准件
旋合部分按 外螺纹 外螺纹画 内螺纹
大小径分别对齐
剖面线方向间隔一致, 画到粗实线为止
16
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实线
1、先画外螺纹 2、再确定内螺纹的端面位置 3、最后画内螺纹及其余部分投影
17
（4）螺纹孔相贯线的画法 两螺纹孔或螺纹孔与光孔相贯时，其相
贯线按螺纹的小径画出
常用的螺纹紧固件
六角头 双头 螺栓 螺柱
螺
钉
螺母
垫圈
标记，用途，画法……
28
1.螺纹紧固件的标记
Ref.to P156 表8-3、P158 表8-4、P161 表8-5
名称 标准编号 型式尺寸
性能等级材料
示例：
六角头螺栓 螺栓GB/T 5780-1986 M10×60
双头螺柱 螺柱GB/T 897-1988 M10×50
角形
、梯形
、锯齿形
等。
（２）直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
牙底
6
1)大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径。内、外螺纹的 大径分别用D、ｄ表示。
2)小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径。内、外螺 纹的小径分别用Ｄ1、ｄ1表示。
3)中径：它是一个假想圆柱的直径，即在 大径和小径之间，其母线通过牙型上的沟槽和 凸起宽度相等的假想圆柱面的直径称为中径。 内、外螺纹的中径分别用Ｄ2、ｄ2表示。
左旋螺纹用“LH”表示
★内外螺纹装配在一起
标记用斜线分开，左边表示内螺纹，右边表示外螺纹。 24
（4）非螺纹密封的管螺纹标记格式（ref.to P313 附表4）

标准件与常用件画法、标志与规定

标准件与常用件画法、标志与规定

7.1 螺纹及螺纹紧固件
❖ 7.1.1螺纹的规定画法和标注
图7-2 车床加工螺纹
标准件和常用件画法、标志和规定
图7-23 用板牙、丝锥加工螺纹 （a）加工外螺纹 （b）加工内螺纹
标准件和常用件画法、标志和规定
❖ 1. 螺纹的结构要素 ❖ 1）牙型 ❖ 2）直径:
（1）大径 （2）小径 （3）中径 ❖ 3）线数 ❖ 4）螺距和导程 ❖ 5）旋向
标准件和常用件画法、标志和规定
❖ 5）螺纹孔相交的画法 ❖ 螺纹孔相交时，轮廓相交，画法如图7-12所示。
图 7 – 12 螺纹孔相交画法
标准件和常用件画法、标志和规定
4 .螺纹的标记及其标注
1）标记 国家标准规定，螺纹的标记格式及说明如下：
螺纹特征代号 公称直径×导程（P螺距） 旋向—公差带代号—旋合长度 说明： ❖ （1）螺纹特征代号见表7-1； ❖ （2）公称直径 ❖ （3）旋向 右旋螺纹，不标注，反之则需要注出“LH”
标准件和常用件画 法、标志和规定
标准件和常用件画法、标志和定
通常机械零件可分为非标准件、标准件、常用 件。现代化生产的重要标志是标准化、系列化
和通用化。
标准件和常用件画法、标志和规定
图7-1 齿轮泵中的标准件和常用件
标准件和常用件画法、标志和规定
1．标准件
❖ 标准件是指结构形状、部分尺寸等都严格按照国 家标准的规定进行制造的零件。各行业对标准件 的需求量很大，一般由专业工厂用专用设备和专 用工具进行大批量生产，其生产效率高、成本低、 产品质量符合标准，用户只需选购即可以使用， 例如：螺钉、螺母、螺柱、轴承、垫片、键、销 等。
标准件和常用件画法、标志和规定
螺纹名称及牙 牙 型代号

机械制图 第六章 标准件和常用件的规定画法

机械制图 第六章 标准件和常用件的规定画法

管螺纹
锯齿形 螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
(2) 直径（大径、中径、小径）
① 大径（d、D） 与外螺纹牙顶或内螺 纹牙底相切的假想圆柱或圆锥的直径
② 小径（d1、D1） 与外螺纹牙底或内 螺纹牙顶相切的假想圆柱或圆锥的直径
③ 中径（d2、D2） 中径圆柱或中径圆锥的 直径。该圆柱（或圆锥）母线通过圆柱（或 圆锥）螺纹上牙厚与牙槽宽相等的地方
(5) 旋向
内、外螺纹旋合时的旋转方向称为旋向 顺时针旋转时旋入的螺纹，称为右旋螺纹（俗称正扣） 逆时针旋转时旋入的螺纹，称为左旋螺纹（俗称反扣）
牙型、大径和螺距是决定螺纹结构规格的最基本的要素，称为螺纹三要素。凡螺纹 三要素符合国家标准的，称为标准螺纹；牙型不符合国家标准的，称为非标准螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
第六章 标准件和常用件的规定画法
不穿通螺纹孔的画法:
6.1 螺纹
钻
攻
孔
丝
容易出错的地方
0.5D
120°
第六章 标准件和常用件的规定画法Байду номын сангаас6.1 螺纹
3.螺纹联接的规定画法
画螺纹联接时，表示内、外螺纹牙顶圆投影的 粗实线，与牙底圆投影的细实线应分别对齐
第六章 标准件和常用件的规定画法 6.1 螺纹
细牙普通螺纹 公称直径16mm，螺距1mm；中 径和小径公差带均为6H（省略不 标）；中等旋合长度；右旋
55º非密封管螺纹 G——螺纹特征代号 1 ——尺寸代号 A——外螺纹公差等级代号
55º密封管螺纹 Rc——圆锥内螺纹 Rp——圆柱内螺纹 R1——与圆柱内螺纹相配合的
圆锥外螺纹 R2——与圆锥内螺纹相配合的

绘制标准件和常用件

绘制标准件和常用件

绘制标准件和常用件在工程机械方面，任何一部分机械都不能没有螺母、螺栓、垫圈、螺纹和花键等，通常这些零件被称为常用件。

其中有些常用件为了便于设计、生产和互换，就对整体结构和尺寸进行了标准化，如螺栓、螺母和花键等零件都被称为标准件。

螺纹螺纹是机械零件中最普遍、最常用的连接部件之一，利用螺纹可以把几个零件连接起来，或用于传递动力和扭曲，或用于密封。

1、外螺纹的规定画法外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图中，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出（当需要表示时，该部分用与轴线成15度角的线线画出）。

在比例画法中，螺纹的小径的0.85倍绘制。

在反映圆的视图中，小径用3/4圆的实线圆弧表示，倒角圆不画。

2、内螺纹的规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图中，大径用3/4的细实线圆弧表示，倒角不画。

若为盲孔，采用比例画法时，终止线到孔的末端离可按0.5倍的大径绘制，钻孔时在末端形成的锥面的锥角按120度角绘制。

需要注意的是，剖面线应画到粗实线处，其余要求同外螺纹。

3、内、外螺纹的旋合画法绘制装配图时，在剖视图中，内、外螺纹的旋合部分应按外螺纹的规定画法绘制，其余不重合的部分则按各自原有的规定画法绘制。

表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。

螺栓连接件关于六角螺栓和螺母的绘制，包括比例画法，螺母的比例画法也适用于非标准件。

螺栓连接的紧固件有螺栓、螺母和垫圈。

紧固件一般采用比例画法绘制，即以螺栓上螺纹的公称直径为基准，其余各部分结构尺寸均按与公称直径成一定比例的关系绘制。

双头螺栓端均加工有螺纹，一端和被连接零件旋全，另一端和螺母旋合，双头螺栓连接的比例画法和螺栓连接的比例画法基本相同。

双头螺栓旋入端的长度要根被连接件的材料而定（根据计算值查表取标准值）弹簧和滚动轴承GB/T 4459.7-1998对滚动轴承的画法做了统一的规定，有简化画法和特征画法。

内、外螺纹的规定画法

内、外螺纹的规定画法

第8章标准件与常用件一、本章重点：1．内、外螺纹的规定画法及内外螺纹旋合的画法；2．螺纹的代号含义及标注；3．单个圆柱齿轮的画法和两圆柱齿轮啮合的画法4．键、滚动轴承、弹簧的画法。

二、本章难点：1．螺栓、双头螺柱、螺钉的连接画法；2．圆柱齿轮啮合的画法；3．普通平键的连接画法；三、本章要求：通过本章的学习，要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。

四、教学手段：多媒体教学、模型、挂图、习题集作业五、本章内容：标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。

常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。

8.1 螺纹及螺纹紧固件8.1.1 螺纹1．螺纹的结构要素（1）牙型：由三角形。

梯形、锯齿形和方形等。

（2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。

用d （外螺纹）或D（内螺纹）表示。

（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。

用n表示。

（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。

同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。

对于单线螺纹，导程与螺距相等，即s=p。

多线螺纹s=n×p.（5）旋向：螺纹的旋向有左旋和右旋之分。

顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。

内、外螺纹连接时，以上要素须相同，才可旋合在一起。

螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。

三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）牙型 用通过螺纹轴线的平面剖开螺纹，所得 剖面形状。 （2）直径 大径，用d (外螺纹) 或D (内螺纹) 表示； 小径，用 d1 或D1 表示；中径，用d2或D2 表示。
路漫漫其悠远
（3）旋向 分为左旋(LH)和右旋。 （4）线数n 螺纹有单线螺纹和多线螺纹之分。 （5）螺距P和导程Ph
左旋
路漫漫其悠远
右旋
单线螺纹
多线螺纹
三、螺纹的规定画法
(一）外螺纹的画法：外螺纹大径用粗实线表示， 小径用细实线表示，螺杆的倒角和倒圆部分也要画出 ，小径可近似地画成大径的0.85倍，螺纹终止线用粗 实线表示。在投影为圆的视图上，表示牙底的细实线 只画约3／4圈，螺杆端面的倒角圆省略不画。
路漫漫其悠远
(1)普通螺纹、梯形螺纹、锯齿形螺纹的标注
(2)管螺纹的标注
(3)特殊螺纹应在螺纹特征代号前加注“特”字 (4)非标准螺纹（如矩形螺纹），应标注出大、 小径，螺距和牙型尺寸
路漫漫其悠远
路漫漫其悠远
常用螺纹的种类及标注示例(一)
路漫漫其悠远
常用螺纹的种类及标注示例(二)
路漫漫其悠远
常用螺纹的种类及标注示例(三)
内外螺纹连接画成剖视图时，旋合部分按外螺纹 绘制，其余部分仍按各自螺纹绘制。此时，内外螺纹 的大径和小径应对齐，螺纹的小径与螺杆的倒角大小 无关，剖面线均应画到粗实线。
路漫漫其悠远
四、 螺纹的种类与标记
螺纹按用途可分为连接螺纹（普通螺纹、管螺纹等 ）和传动螺纹（梯形、锯齿形等）；按牙型可分为三 角形、梯形、锯齿形等；按螺纹要素是否标准分标准 螺纹、特殊螺纹和非标准螺纹（仅牙型符合标准称为 特殊螺纹，牙型不符合标准称为非标准螺纹）。
主动轮 O 1
齿数 Z 1
n1
齿宽 b
中心距 a hf
P
齿顶圆
n2
节圆
齿厚 s
齿根圆
齿数 Z 2
从动轮 O 2

槽宽 e 齿距 p
1. 齿顶圆直径dα;齿根圆直径df; 分度圆直径d
2. 压力角α:标准压力角为20° 3. 模数m , 用z表示齿数，d = m‧z
路漫漫其悠远
圆柱齿轮标准模数m（GB/T 1357-1987）
（二）内螺纹的画法 当内螺纹画成剖视图时，大径用细实线表
示，小径和螺纹终止线用粗实线表示，剖面 线画到粗实线处。
路漫漫其悠远
当绘制不通孔螺纹时，螺孔应将钻孔深 度和螺孔深度分别画出，底部的锥顶角应画 成120°。内螺纹不剖时，在非圆视图上其 大径和小径均用虚线表示。
路漫漫其悠远
（三）内外螺纹连接的画法
7-2 螺纹紧固件
(一) 种类
六角头螺栓 双头螺柱 六角螺母 六角开槽螺母
内六角圆柱头螺钉 圆柱头螺钉 沉头螺钉 紧定螺钉
平垫圈
路漫漫其悠远
弹簧垫圈 圆螺母用止动垫圈 圆螺母
(二) 螺纹紧固件的标记
如：螺纹规格d=M12、公称长度l=80mm、性 能等级为10.9级、产品等级为A、表面氧化处 理的六角头螺完整标记为： 螺栓 GB/T 5782―2000-M12×80-10.9-A-O 简化标记为： 螺栓 GB/T 5782 M12×80
标准件和常用件规定画 法
路漫漫其悠远
2020/7/17
六角头螺栓 双头螺柱 六角螺母 六角开槽螺母 内六角圆柱头螺钉 圆柱头螺钉 沉头螺钉 紧定螺钉
平垫圈
路漫漫其悠远
弹簧垫圈 圆螺母用止动垫圈 圆螺母
7-1 螺 纹
一、 螺纹的形成
1) 在机床上加 工外螺纹
路漫漫其悠远
2)在机床上加 工内螺纹
二、 螺纹的基本要素
路漫漫其悠远
(三) 螺纹紧固件的比例画法
a)螺栓
路漫漫其悠远
规定画法
简化画法
规定画法
b) 螺母
路漫漫其悠远
简化画法
c) 垫圈
7-5 齿 轮
齿轮在机械中用于传递运动和动力、改 变转速及转动方向，是应用最广泛的常用件 。
a) 圆柱齿轮传动 b) 圆锥齿轮传动 c) 蜗杆蜗轮传动
路漫漫其悠远
(一) 直齿圆柱齿轮的参数
(1) 单个齿轮的画法
齿顶圆和齿顶线用粗实线绘制，分度线和分度 圆用点划线绘制。齿根线和齿根圆用细实线绘制， 也可省略不画。在剖视图中，当剖切平面通过齿轮 轴线时，齿根线用粗实线绘制,轮齿按不剖处理，即 轮齿部分不画剖面线。
a）全剖 路漫漫其悠远
b）半剖（斜齿轮）
（2）圆柱齿轮啮合的画法
1 在垂直于齿轮轴线的投影面的视图中，啮合区内的齿 顶圆均用粗实线绘制，也可省略不画，如图所示。两 分度圆用点划线画成相切，两齿根圆省略不画。
第一系列
0.1， 0.12， 0.15， 0.2， 0.25， 0.3， 0.4， 0.5 ， 0.6， 0.8， 1， 1.25， 1.5， 2， 2.25， 3， 4， 5， 6， 8， 10， 12， 16， 20， 25 ， 32， 40
第二系列
0.35， 0.7， 0.9， 1.75， 2.75， (3.25)， 3.5， (3.75)， 4.5， 5.5，(6.5)， 7，9，(11)， 14， 18， 22， 28， (30)， 36， 45
2 在剖视图中，啮合区内的两条节线重合为一条，用细 点划线绘制。两条齿根线都用粗实线画出，两条齿顶 线，其中一条用粗实线绘制，而另一条用虚线或省略 不画。
路漫漫其悠远
路漫漫其悠远
路漫漫其悠远
(二) 直齿圆柱齿轮参数的计算
名称 代号 计算公式 名称 代号 计算公式
齿顶
高
ha
齿根
高
hf
齿高 h
ha= m
分度圆 直径 d
齿顶圆 hf= 1.25m 直径 da
齿根圆 h= 2.25m 直径 df
d=mz
da= m(z+ 2)
df = m(z2.5)
路漫漫其悠远
（三） 圆柱齿轮的规定画法
