单相可控硅控制器触发器DK1-2说明书

JK01-C单相可控硅触发板使用说明书JK01—C单相可控硅触发器(闭环)使用说明书一．产品简介：本控制器适用于单相220V和两相380V的全波、半波、单相半控桥式整流电路和普通可控硅反并联的单相交流调压电路．触发输出为宽脉冲列，移相范围为0～180o．设有工作电源变压器和隔离脉冲变压器．本控制器结构紧凑，工作指示明晰，接线简单，使用方便，工作可靠．二．产品用途：该控制器适应性强，适用于感性、阻性、容性等各类不同性质的负载.广泛应用于交直流调压、电机调速、电加热炉、电镀电解电源、充电电源、电磁铁、水处理设备、硅碳棒生产、真空设备、变压器调压、电焊机调压等场合．三．技术参数：z工作条件：环境温度：-10— 40o相对湿度：≤85%电源：单相交流220Vac±10%或380Vac±10% 50Hz外型尺寸：184*90mm 安装尺寸：175*82mm 重量：600gz控制信号:自动控制时为DC 4-20mA 、DC 0-5V或DC 0-10V 手动控制时为外接给定多圈电位器（3.3K/2W）z反馈信号:DC 0-6V 或DC 0-20mA,如需75mV反馈订货时请说明z触发输出：宽脉冲列；脉冲宽度>90°；移相范围为0-180o ;脉冲电流峰值：≥500mA；脉冲电压峰值≥13V四.功能介绍：1.软启动功能：开机时，负载两端的电压逐渐达到设定值，避免了启动瞬间大电流对可控硅及负载冲击所造成的损害.利用此功能可开发实用的单相电机软起动器.2.恒流/恒压功能:当电网波动或其他原因造成成输出电压/电流不稳定时，使用恒压/恒流负反馈系统能够有效克服以上原因所造成的输出电压/电流的不稳定.恒流恒压功能二者只能选一种.3.过载保护功能：当设备发生过载时，过载自动封锁系统将自动迅速封锁触发脉冲，使可控硅输出迅速为零。

过载信号为DC 0～6V或DC 0～20mA.4.过载复位功能:当过载保护动作后,自锁系统也同时动作.当负载部分的故障解除后,按一下接于第10、11号端子的常闭按钮,封锁打开,控制器即可恢复到正常工作状态.5.继电器输出功能:本触发器的第12、13、14号端子为继电器触点输出,给外部提供一组常开/常闭触点.当过载保护动作后,继电器动作,可对外给出工作状态.________________________________________________________________ ______________________________________________ 广州佳凯电子有限公司地址：广州市寺右新马路83号美景大厦302TEL：020-******** 87371077 FAX：020-********HTTP：//E-mail:****************五.跳线、接线端子及调整电位器说明z跳线说明:J1跳线:如采用恒压或恒流控制时,请把J1跳帽从Z端跳至H端,一般与J2跳线配合使用.J2跳线:如采用恒压或恒流控制时,请把J2跳帽从Z端跳至H端,一般与J1跳线配合使用.J3跳线:如采用DC 0-10V自动控制时,请把J3跳帽从S端跳至O 端,出厂时为S端.z接线端子说明:P1接线端子: 1和2脚接启停开关,闭合为开,断开为停; 3、4、5脚为给定电位器输入端，5脚为输出6Vdc(工作电流≤10mA)电源，3脚为电位器中间抽头，4端为地(自动控制时3和4脚为自动信号输入端,3为正,4为控制地)；6和7脚为恒压/恒流输入端,6为正,7为负; 8、9脚为过载信号输入端8为正，9为地；10、11脚为复位端(常闭)，如需复位时,请断开此二脚,控制器即恢复到正常工作状态.12、13、14脚为继电器输出端子,13脚对12脚常闭,14脚对12脚为常开,12脚为公共端.15、16脚为过载值(直流信号)测试端,16脚为测试口,15脚为测试地.P2接线端子: 为可控硅触发极接线端子.分别接可控硅的门极阴极(具体见接线图).P3接线端子: 控制器对外提供±15VAC的双电源，可以为外接各类传感器提供一个工作电源. z电源接线端子:如主电路是二相380V时,请接A、B脚,如主电路是单相220V时,请接A、N脚.不可接反,否则有可能损坏控制器.z控制器调整电位器功能介绍如下:序号电位器名称功能备注1 W1(203) 调整起控电压.如给定信号为1.5V时可控硅开始有信号输出，若要求给定信号1.7时可控硅才开始有信号输出，则调节W1来实现。

KY-23-1可控硅触发板使用说明KY-23-1为KY-23的改进型：①增加了一个过流过压保护选择端子“GB”。

该端子与“Y”端子相接是过压保护；与“L1”端子相接是直流过流保护；与“L2”端子相接是交流过流保护。

原KY-23是过流还是过压保护取决于端子“K”的接线，在电压闭环控制时只能过压保护。

②KY-23-1将原接线端子改为插头形式，方便维修更换。

一、主要特点1．闭环控制，可实现稳流或稳压的比例积分调节。

2．适用于单相变压器原边的可控硅调压控制，以及电机等其它单相感性负载的控制。

用于变压器原边控制时，变压器完全空载也可稳定地从零调至最高电压。

也适用于阻性负载的调压控制。

3．应用单片机技术，无上电冲击，可适应于不同的控制方式。

4．三种控制信号输入方式：① 2.2K电位器手动调节。

② DC 0～10mA电流信号调节。

③ 4～20mA电流信号调节。

如果需要DC 0～10V电压信号调节，请参阅后面的说明稍做改动即可。

5. 反馈信号分为：电流反馈AC 0～5A、DC 0~75mV和电压反馈AC 10～380V 、DC 10~550V（可通过改变几个电阻的阻值由用户任选反馈电压），由此可闭环稳流调节或稳压调节。

出厂时按DC10V反馈而调。

建议：为安全起见，反馈电压较高时最好用变压器降压隔离。

6. 可通过一个转换开关方便地实现手动调节和自动调节的转换。

7.可通过一个转换开关方便地实现稳流调节和稳压调节的转换。

8.电源电压单相220V或两相380V（和负载相对应），不需要外接变压器。

9.带有过流过压保护继电器，一组3A常开常闭触点输出。

10.移相范围0--170°。

11.触发脉冲形式：10KHz脉冲列。

12.触发脉冲幅值：15V；触发电流：300mA。

13.触发板尺寸：187mm×120mm×35mm。

二、使用与调整1．接线端子XT1的端子G1、K1、G2、K2为可控硅的触发信号。

单双向可控硅实用手册
1. 基本原理和结构，手册会介绍单双向可控硅的基本原理和内部结构，包括晶体管结构、P-N结等基本原理。

2. 特性参数，手册会详细介绍单双向可控硅的特性参数，如最大耐受电压、最大耐受电流、触发电流、触发电压等重要参数，以及这些参数对器件工作的影响和限制。

3. 触发控制方式，手册会介绍单双向可控硅的触发控制方式，包括电压触发、电流触发等不同方式的原理和特点。

4. 应用电路设计，手册会提供单双向可控硅在各种电路中的应用实例和设计方法，包括交流调压电路、交流电压调制电路、交流电流控制电路等，以及在各种电器和工业设备中的具体应用。

5. 使用注意事项，手册会详细介绍单双向可控硅的使用注意事项，包括安装、连接、散热、保护等方面的注意事项，以及在实际应用中需要避免的错误操作和常见故障处理方法。

6. 典型性能曲线和参数表，手册中通常还会包括单双向可控硅
的典型性能曲线和参数表，供工程师和技术人员在实际设计和应用
中参考和选择合适的器件。

综上所述，单双向可控硅实用手册是工程师和技术人员在使用
和设计单双向可控硅电路时的重要参考资料，其中包含了理论知识、实际应用技巧和注意事项等内容，能够帮助用户更好地理解和应用
这一器件。

CBJK系列可控硅触发板使用说明书v1.2一、特点：●适用范围广泛：各种电阻丝，红外灯管，硅碳棒、硅钼棒，石墨，变压器等。

●可输入信号：0-20mA、0-5V、4-20mA、1-5V、0-10mA（订货时说明）、0-10V（订货时说明）。

●控制方式多样化：可PID仪表/PLC自动控制，可手动控制，可自动、手动同时控制，不需要切换。

●强大的故障检测及报警保护功能：缺相检测报警、负载开路报警、可控硅击穿检测报警等，继电器输出报警信号。

报警的同时，自动关断电流输出，保护设备安全。

●智能自动同步功能：连接可控硅触发线时，CBJK6不需要对相序，CBJK3不需要对相序、极性。

●限流保护功能：可设置电流最大值，超过设定值报警。

●智能软启动/软停止功能，电流延迟时间可调。

●功率调节线性化：阻性负载时，输出功率与输入信号成正比。

●外部紧急断电（STOP）功能，方便紧急情况下保护加热设备。

●超温保护功能接口，可外接温度监控开关，保护可控硅。

●多个指示灯，准确定位触发板的工作状态。

●供电便捷：可220VAC或380VAC直接供电。

●+5V直流稳压电源输出，方便外部变送器、传感器直接供电。

二、型号说明：1、CBJK系列可控硅触发板包括3个型号：CBJK1、CBJK3、CBJK6。

命名规则2、主回路接线图图1. CBJK1系列—1图2. CBJK3系列—1 图3. CBJK3系列—2图4. CBJK6系列—1 图5. CBJK6系列—2图6. CBJK6系列—3 图7. CBJK6系列—43 CBJK系列可控硅触发板型号如表1所示表1 CBJK系列可控硅触发板型号列表型号 适用负载 负载接线方式控制方式 尺寸（L*W*H）外观 安装CBJK1 单相，阻性 单相 自动、手动，不需切换140*113*45 无外壳 螺钉CBJK3 三相，阻性/感性 星型，三相两控自动、手动，不需切换无外壳 螺钉CBJK6 三相，阻性/感性 三角型，星型（中心点不接零线）自动、手动，不需切换无外壳 螺钉**说明：1 产品默认输入信号为：4-20ma,0-20ma,1-5v,0-5v。

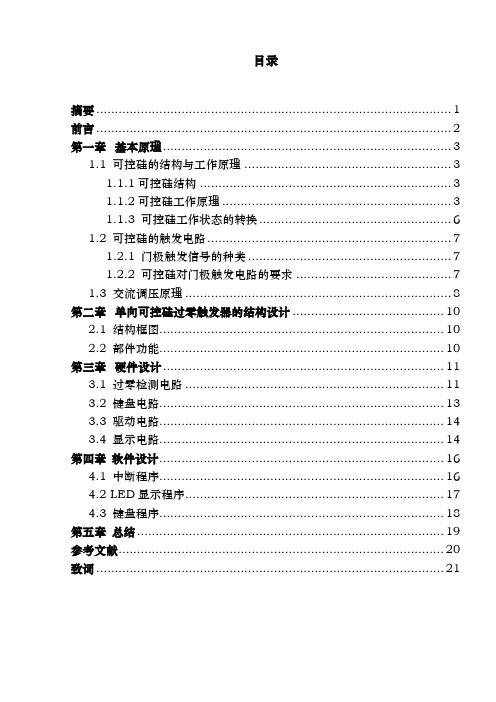

目录摘要 (1)前言 (2)第一章基本原理 (3)1.1 可控硅的结构与工作原理 (3)1.1.1可控硅结构 (3)1.1.2可控硅工作原理 (3)1.1.3 可控硅工作状态的转换 (6)1.2 可控硅的触发电路 (7)1.2.1 门极触发信号的种类 (7)1.2.2 可控硅对门极触发电路的要求 (7)1.3 交流调压原理 (8)第二章单向可控硅过零触发器的结构设计 (10)2.1 结构框图 (10)2.2 部件功能 (10)第三章硬件设计 (11)3.1 过零检测电路 (11)3.2 键盘电路 (13)3.3 驱动电路 (14)3.4 显示电路 (14)第四章软件设计 (16)4.1 中断程序 (16)4.2 LED显示程序 (17)4.3 键盘程序 (18)第五章总结 (19)参考文献 (20)致词 (21)单向可控硅过零触发器的设计指导老师：朱桂荣作者：周浩宇专业：06测控【摘要】电力电子技术中，可控硅已被广泛用于控制电路中。

利用单向可控硅具有可控开关作用的特性，通过控制可控硅通断比来实现功率的调节。

可控硅通断比的控制是由单片机实现的，单片机根据其键盘的输入值进行计算后控制输入可控硅门极的过零脉冲个数进行控制的。

【关键字】可控硅单片机过零触发【Abstract】Among the electric and electronic technology, silicon controlled rectifier extensive among control circuit already. Vtilize one-way silicon controlled rectifier with controlled switch function characteristic, through coherent to realize regulation of power coming while being broken to control silicon controlled rectifier. the coherent broken of the Silicon controlled rectifier is controlled from what one-chip computer realize, one-chip computer go on after calculating is it import silicon controlled rectifier door passing according to introduction value of keyboard their zero pulse number is it control to go on very much to controlling.【Keywords】SCR(silicon controlled rectifier) one-chip computer over zero is touched off前言电力电子技术，又称功率电子学。

CBJK1系列感性负载单相可控硅触发器
使用说明书
一、外观：
二、功能描述
1 主回路接线图
图1 单相可控硅反并联接线图
图2 双向可控硅接线图
说明：火线1跟火线2(零线)间可以接220V，也可以接380V。

2 功能描述
A、指示灯
●电源指示灯指示电源接通
●电压指示灯指示输出电压大小，闪烁间隔越小输出越大
●启动指示灯当开关闭合时亮
B、接线端子
●G1、(K1)L1、K2、G2、(N)L2按(图1)或者(图2)接线，(图1)为两个单向可控硅
反并联的接线方式，(图2)为双向可控硅的接线方式
●启动接线端子接时间继电器的触头实现定时操作，当触头闭合时输出
●+5V、IN1、COM端子按图1接电位器，实现输出电压调节，电位器从0调到100%
时输出的变化范围为30%到100%。

可控硅触发器安全操作及保养规程前言可控硅触发器是一种常见的电力控制器件，用于控制电子设备的开关和变化，是现代电子技术和电气控制中的重要组成部分。

在实际使用中，由于温度、电压、电流等因素的影响，可控硅触发器也容易出现故障或损坏，因此，在操作和保养可控硅触发器时，必须注意安全。

安全操作1. 接线前的准备在接线可控硅触发器之前，必须确保已经断开了设备的电源，以防止电击或损坏设备。

同时，需要检查可控硅触发器是否与电源供应电压匹配，在连接过程中，应该采用相同规格的电缆和插头，以免产生短路或过电流的风险。

2. 连接线路在连接线路时，必须先确认接线图，然后将连接电缆插头插入设备的接口中。

需要注意的是，插头连接要紧，不能出现接触不良的情况，否则会对设备的正常工作产生不良影响。

3. 调试工作在完成连接线路后，需要进行设备的调试工作，确保设备工作正常。

对于大功率设备，建议采用分段调试的方式，依次接入各个回路，以避免发生电压冲击，对设备造成损伤。

4. 安全保护在使用过程中，需要根据设备的工作特点，设计合理的安全保护措施，以避免设备的损坏或故障。

例如，需要安装过电压保护器、过流保护器、温度保护器等安全措施，同时可以设置可控硅触发器的工作温度、工作电流等参数，以确保设备工作在安全的范围内。

保养规程1. 维护前的准备在设备需要进行维护或保养时，应先将设备的电源切断，并将设备的工作状态记录下来，同时对设备进行全面的检查，检查是否有开裂、膨胀、变形等问题，如有，则应及时更换损坏部件。

2. 清洁工作在清洁时，应先清除设备表面上的杂质，如将设备放置于干净的工作台上，用专用工具清除表面污物。

需要注意的是，保养人员要穿戴好防静电服，避免因静电引起不必要的设备故障。

3. 维修工作维修工作一般由专业人员进行，重要是对设备故障产生的原因进行全面分析和判断，以确定维修方案。

同时，在维修时，要根据设备类型和故障情况，选用合适的维修方法和工具，以确保维修工作的安全和准确性。

厦门伯特产品系列JH 系列智能可控硅触发器使用说明(V4.5)JH 智能可控硅触发器采用微处理器设计，无需外接同步变压器，宽脉冲触发方式稳定可靠，且接线简便。

适用于各类单、三相阻性或感性负载。

在电路结构上，由于采用板卡+模块化设计，功能组合、升级灵活方便。

高性能开关电源，可在极宽的电源波动范围内正常工作。

具有多种输入规格，控制输入与触发输出光电隔离。

既可以与各种自动化仪表配套使用（对仪表无干扰），也可以单独手动操作控制，手操分辨率可达1/1000。

且手动/自动为无扰切换。

广泛应用于负载要求连续平滑调节、低电压大电流以及控制精度要求较高或不允许大电流冲击的单、三相控制系统，如交直流调压、充电，交、直流电机调速等，具有很高的性价比。

一 主要技术指标z 外控制输入规格： 0-10mA 、 4-20mA ；0-5V 、1-5V 、0-10V(通过参数选择) z 手动操作分辨率：1/1000z 软起动时间：0-300s 任意设定 z 软关断时间：0-300s 任意设定z 触发容量：[强触发型≤2000A 的可控硅]；[脉冲变压器触发型≤1000A 的可控硅]； z 电源电压：85-264V AC DC z 功 耗：≤3Wz尺寸规格:JHCA ¾ JHCB ¾ JHCC ¾A 面板:96×96mm。

安装孔：92×92+0.3mmB 面板:48×96mm。

安装孔：45×92+0.3mmC 面板:96×48mm。

安装孔：92×45+0.3mm二、选型规则系列号 外形 主控输出 辅助1辅助2辅助3说 明JHC盘面安装型可控硅触发器A 96×96mm ，开孔尺寸：92×92mmB 96×48mm 竖式，开孔尺寸：92×45mmC 48×96mm 横式，开孔尺寸：45×92mmC1单相或两相强触发型移相触发模块，触发容量2000AC2 单相或两相脉冲变压器触发型移相触发模块，触发容量≤1000A 。

YY-ZK系列微电脑工业智能控制器使用手册可控硅移相触发/调压器镇江市溢阳电气有限公司目录概述 (1)主要技术指标 (1)YYZK-C1型可控硅移相触发器 (2)1 外形、接线端子 (2)2 输出规格 (2)3 接线方法 (2)YYZK-C4型三相可控硅移相触发器 (3)1 外形、接线端子 (4)2 输出规格 (4)3 接线方法 (4)YYZK-C3型三相可控硅移相触发器 (5)1 外形、接线端子 (6)2 输出规格 (6)3 接线方法 (7)YYZK-D系列智能移相触发器/调压器 (10)1 概述 (10)2 参数和设置 (11)3 接线方法 (16)YY-DDCMAC1 移相触发仪表 (19)YY-DDCMAC4 移相触发仪表 (20)YY-DDCMAC3移相触发仪表 (21)附录 1、常用塑封双向可控硅、功率模块引脚排列 (22)2、常见故障及处理方法 (23)3、附注A (25)4、附注B (25)一 概述YYZK 系列移相触发器/调压器采用板卡+模块化结构，高性能开关电源。

具有多种输入规格。

控制输入与触发输出光电隔离。

既可以与各种自动化仪表配套使用〈对仪表无干扰〉，也可以手动控制。

广泛应用于负载要求连续平滑调节、低电压大电流以及控制精度要求较高或不允许大电流冲击的单、三相控制系统。

如调压、充电、交、直流电机调速等。

接线简便，无需外接同步变压器。

可靠的保护使得主回路可控硅损坏不会导致控制器损坏，性价比高。

YYZK 系列移相触发器可选择一种D 型软起模块，一般在移相控制系统中，负载都不允许大电流冲击，配置该模块可提供30s 的过渡时间，以避免开机或停机后重新来对负载造成的冲击。

二 主要技术指标输入规格： 0-10mA 、4-20mA 、0-5V 、1-5V 可选 移相范围： 0-180触发容量： ≤800A 的双向或两个单向反并联的可控硅 电源电压： 85-264VAC外形尺寸：96×48×115mm （高 ×宽 ×深） 开口尺寸：92 ×45mm ﹙高 ×宽﹚YYZK-C1型可控硅移相触发器/调压器1 外形、接线端子。
