三相移相可控硅触发器产品例图产品型号TSCR-B三相可控硅触发器优特点：只要个信号：（多种控制信号输入：DC 4-20mA、DC 1-5V、10k电位器），就能给出最佳线性，任意调温调速调压。
可直接触发800A以下的晶闸管另有3000A以下的触发板。
本控制板由进口高性能单片机作为控制、运算放大器、脉冲变压器等单元组成。
可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，额定电压：AC380-440产品系列：TR电流性质：交流额定电流：800A 线圈功率：75mA触点切换电流：1触点切换电压：1防护特征：敞开式触点负载：弱功率应用范围：固态型号：TSCR-B吸合电流：1释放电流：1品牌：月盛触点形式：模拟量控制适应电路三相全控桥式可控整流电路带平衡电抗器的双反星形可控整流电路变压器原边交流调压，副边二极管整流电路三相零式整流电路三相半控桥式可控整流电路三相交流相控调压电路三相五柱式双反星形可控硅整流电路三相可控硅触发板接线图（全控整流）三相可控硅触发板接线图（相位调压）.一、可控硅模块产品概述：1.散热能力最强，同等条件温升最低且长期稳定2.外形长方型，环氧树脂灌封(模块)。
3.使用时需配适当散热器，必要时加强迫风冷。
4.国际标准封装。
5.阻燃工程塑料外壳，黄铜底板6.用途广范:如电气开关柜,自动化控制，大功率设备等二.以下是可控硅模块参数:.型号MTC-100A MTC-150A MTC-200A 额定工作电压1200V，1700V反向重复峰值电压800-1200反向重复峰值电流≤20mA浪涌电流ITMS(A) 2980门极触发电流（ma）≤150门极触发电压（V）≤2.5VDC维持电流IH(mA) ≤150通态压降VTM(V) ≤1.8通态门槛VTO(V) 0.80结壳热阻Rth（j-c）0.20（C/W）内部电路工作温度—35～75 ℃散热条件≥25A配散热器,≥40A再加风扇强冷外形尺寸94.0长×38.0高×35.0宽重量168g三.可控硅模块外形尺寸和安装接线图:(单位:mm).四.月盛可控硅模块型号对照表：如有侵权请联系告知删除，感谢你们的配合！。
晶闸管控制器的使用方法及维护说明一、设备简介：KTY3S系列全数字三相晶闸管功率控制器，采用全数字化设计，集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过零综合控制）等功能于一体。
优化的硬件设计，强大的软件功能，广泛应用于三相电力功率控制；标准的通讯接口和通讯协议，可以进行网络控制。
适用于阻性负载、感性负载、变压器一次侧。
二、操作面板：RUN: 运行指示灯。
工作时亮。
STOP: 停机指示灯。
故障或停机时亮。
A/M: 自动/手动指示灯。
当给定选择 1（1.15连接的信号为 1 时亮。
FAULT: 故障指示灯。
故障时，此灯闪烁。
三、操作方法：KTY3S 系列功率控制器设有 10 个常用子菜单，每个子菜单下设有数目不等的参数单元如图：下图以参数连接开关 1.11（给定 1）由默认连接 7.11（AI1 参数）改至连接到参数连接器 7.03（参数 1），实现键盘数字给定或者通讯修改 7.03 参数给定信号为例，说明参数的修改方法。
下图为数字或字母与7段LED数码管显示符号对照：四、参数设定：在连退5#连退线上电加热炉晶闸管控制器参数应按照以下参数设定：4.11=0（信号类型） 3.05=380（额定输出电压） 3.06=341（额定输出电流）2.12=0（负载性质） 2.14=0（触发选择1） 2.16=20（过零触发周期）6.02=8.15（故障复位） 4.28=8.21（Y1输出源） 4.29=8.38（Y2输出源）五、故障处理及保养维护：故障处理KTY3S 功率控制器具有多种保护功能。
出现故障时，控制器会自动保护，同时显示相应故障代码；用户可以根据故障代码确定故障范围，作相应处理对策。
如果显示板无显示，检查各控制板之间的连接线缆是否正确。
在控制器出现故障时，其故障代码及处理方法如下表：保养及维护由于环境的温度、湿度、粉尘及振动的影响，控制器内部的器件老化等诸多原因，都有可能导致控制器发生故障。
感谢您使用我公司生产的K T Y399系列三相晶闸管闭环技术可控硅触发板。
KTY399系列三相晶闸管闭环技术可控硅触发板是移相触发型的晶闸管电力控制器。
触发板具有过流、缺相、相序、晶闸管过热等多种保护功能；可广泛应用于工业各领域的电压、电流、功率的调节，适用于电阻性负载、电感性负载、变压器一次侧等，主要应用如下：◇以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒、钼丝、石墨、白金漏板等为加热元件的温度控制。
◇盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度控制。
◇整流变压器、电炉变压器一次侧控制。
◇真空镀膜设备、拉丝机变压器一次侧、静电植荣变压器一次侧等◇三相力矩电动机的速度控制。
◇电压、电流、功率、灯光等无级平滑调节。
◇恒压、恒流、恒功率控制。
主要应用领域：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
?为了进一步提高产品质量，我们有严格的质量保证体系：严格把握元器件的进货渠道；焊接前对元器件进行测试筛选；产品全部采用波峰焊（非人工焊接）；控制板焊接完成后进行初调；初调合格后进行为期一周的通电升温动态老化试验；出厂前再进行全面检测。
确保给您提供的每一块触发板都是合格产品。
为了满足不同层次的需求，我们正在加强新产品的开发，并不断推陈出新。
为了满足您的特殊要求，我们愿为您单台定制。
您在使用我们产品时，可能还会发现一些不尽人意的地方，请您提出宝贵意见，我们在此表示衷心感谢。
■特点:* 可用380V电源频率为50HZ/60HZ电网，特殊电压要求可定制。
* 采用移相式触发方式、适用于阻性负载、感性负载、变压器一次侧等各种负载类型。
SinePowerST30数字式三相全控触发板使用说明书（双闭环恒压恒流控制）---------------------------------------------------------------------------------------------------------- 深圳市正弦动力技术有限公司版权所有电话Tel：传真Fax：手机Mob：技术支持QQ：719659769邮箱Email：sales@网址：版本号：V2.0（2018）---------------------------------------------------------------------------------------------------------- 请下载电子版，本说明书内容仅供参考，我们将不断改善用户体验，如技术参数变更，恕不另行通知用户。
目录操作前的安全规范及注意事项……………………………………………………………………………………3页一、产品概述………………………………………………………………………………………………………5页二、技术规格………………………………………………………………………………………………………5页三、性能特点………………………………………………………………………………………………………7页四、显示屏面板操作………………………………………………………………………………………………8页五、控制板端子定义………………………………………………………………………………………………9页六、菜单显示及参数操作说明……………………………………………………………………………………11页七、输出反馈控制接入说明………………………………………………………………………………………14页八、常见问题分析及排除…………………………………………………………………………………………15页九、主回路及控制回路接线示意图………………………………………………………………………………15页操作前的安全规范及注意事项：>>安全规范：1、本产品的错误使用可能造成产品永久性损坏或严重的人身事故，因此必须严格遵守本手册的操作规程、国家和行业的相关标准以及安全规范。
Tr6G-2B型晶闸管三相过零调功器触发板Tr6G-2B型晶闸管三相过零调功器触发板使用说明书北京瑞田达技贸有限责任公司电子器件厂地址：北京市海淀区上地信息路一号国际创业园1号楼302销售电话：010-******** 传真：010-********工厂电话：010-********Tr6G-2B型晶闸管三相过零调功器触发板目录一、概述.....................................................................................................................................................３二、工作原理..............................................................................................................................................３三、技术性能与参数..................................................................................................................................４四、结构与安装..........................................................................................................................................５五、接线与使用..........................................................................................................................................５六、控制器典型应用接线..........................................................................................................................６七、运行前调试..........................................................................................................................................７八、使用注意事项......................................................................................................................................８九、附图.....................................................................................................................................................９附图一触发电路板电路原理图 (10)附图二主要元件位置图 (11)附图三晶闸管反并联三相交流过零调功器控温接线示意图1(二位式调节、继电器输出:间断比例调节与间断PID调节控温） (12)附图四晶闸管反并联三相交流过零调功器控温接线示意图2(0-10V模拟量控制，P、PI、PID调节控温） (13)附图五晶闸管反并联三相交流过零调功器控温接线示意图3(4-20mA模拟量，P、PI、PID调节控温) (14)附图六晶闸管反并联三相交流过零调功器控温接线示意图4(脉冲输出,间断PID控制控温) (15)附图七晶闸管反并联三相交流移相控温接线示意图5(0-10V模拟量控制，PID调节控温) (16)附图八晶闸管反并联三相交流移相控温接线示意图6(4-20mA模拟量控制，PID调节控温) (17)Tr6G-2B型晶闸管三相过零调功器触发板一、概述Tr6G-2B型三相交流过零调功器（带移相功能）触发电路板，主要用作采用晶闸管反并联组成的三相交流过零(电阻性负载)调功装置的主要控制触发单元。
ZKZ3过零调功电力调整器与可控硅触发板操作手册首先感谢您使用本公司的产品！在您使用之前请仔细阅读本说明书，如有疑问敬请电话垂询。
北京佳凯中兴自动化技术有限公司1．概述：ZKZ3过零调功电力调整器是2006年我公司根据市场需求设计开发的新一款电力调整器。
其主要应用于恒阻负载的三相两控的控制方案中。
ZKZ3是一款性能十分出众的电力调整器，可谓本公司又一款经典设计。
ZKZ3除一般过零调功器所具备的通用功能外，还设计了如：级联分时启动、过流保护、负载欠流（包括加热器断线）保护及报警、电流环工作状态发送等一些只在高端产品中才有的功能，使您在设计中可更加得心应手。
ZKZ3主要应用于三相两控、三相三控过零调功电力调整器（详见选型表）。
ZKZ3系列单相调整器由控制板、散热单元、功率模块外壳等组成。
散热系统采用高效散热器、低噪长寿命风机。
输出调节有PWM定周期调功和CYC周波变周期调功种方式供您选择。
2．技术指标及主要功能：⏹功率元件： 进口单向反并联晶闸管模块⏹电流容量： 40、80、150、225、300、400、500A AC⏹控制板电源与功耗： 220V AC ±10% 50HZ, 功耗：2W最大⏹风扇电源(根据型号配备)： 电压：220V AC 电流：0.5 A以下⏹控制输入： 4~20mA DC输入, 接收阻抗120Ω； PWM输入周期2秒0~5V 、0~10V接收阻抗10KΩ（订货时需特殊声明）⏹LED状态显示灯：三色状态LED灯(1支)： 绿色， 运行（有输出）红色， 过流报警（无输出）红绿闪烁，散热器超温报警（无输出）黄色， 控制板故障红色闪烁，欠流或者加热器断线⏹负载方式： 单相；三相两控（只适用于星型中心不接N或着三角型接法）；三相三控（星接或角接）⏹调节输出方式: 1）周期4秒或8秒的PWM 占空比输出 ，拨码开关SW1-1拨向OFF2）CYC（周波过零），拨码开关SW1-1拨向ON状态⏹调节输出分辨率： 20ms即一个正弦波⏹驱动输出： 可变宽度脉冲：8°~120°；驱动反并联可控硅模块：触发电流：200mA驱动移相型固态继电器：触发电压：12V 电流：20mA ;⏹欠流报警功能： 内部P1电位器设置欠流报警倍数⏹自动/手动转换: 外接无电压接点 闭合（ON）:手动；断开或不接（OFF）:自动⏹手动方式： 外接10KΩ电位器调整⏹电流检测： 负载电流超过其允许电流则切断输出并报警；能自动判断负载是否断线并报警⏹状态发送功能： 与DDR-Z3配套使用此功能，DDR-Z3可指示出调整器当前工作状态⏹散热器超温保护: 75℃温度开关，±5℃⏹报警继电器： 常开接点（2A/250VAC）⏹报警类型：过电流、加热器断线或欠流、功率器件故障、散热器超温⏹解除报警:故障排除后重新上电运行。
三相可控硅交流调压移相触发器㈠概述龙科三相可控硅交流调压移相触发器(英文名称为Loncont Solid-State jk trigger，简称LSJK)，它内部集三相电压同步过零检测、移相电路、输入控制电路和六路驱动可控硅的触发电路于一体，独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。
在输入控制作用下，产生三相可改变导通角度的强触发脉冲信号再去分别控制可控硅，即可实现三相负载电压从0V到电网全电压的无级可调。
输入调节范围宽，输出调节精度高，三相对称性好，抗干扰能力强。
触发器无须外接同步变压器，也无须外接直流电源，采用SMT贴片工艺，体积小，外围接线少，使用方便。
触发器使用单宽脉冲强触发方式，适应感性负载或阻性负载，Δ形或Y形接法（无须N线）均可，可以触发额定电流达1500A的可控硅。
1、触发器有线性补偿功能，极大地提高了调节均匀性，输出变化接近理想直线，输入调节范围宽，输出调节精度极高，三相对称性好，抗干扰能力强。
2、触发器有上电缓启动功能，有效地减小了负载在通电时的瞬间冲击电流，有效保护模块安全，延长负载寿命。
㈡型号命名：LSJK --- T 3 SCR HLSJK---龙科固态移相触发器T---三相，缺省为单相额定工作电压3：280-430Vac2：160-280Vac1：90-160Vac0：40-90VacSCR---单向可控硅H---单向可控硅反并㈢多种输入方式电位器手动控制方式 0-5Vdc自动控制方式0-10Vdc自动控制方式 4-20mA（1-5Vdc）自动控制方式 0-10mA自动控制方式使用说明1、独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。
输入调节范围宽，输出调节精度高，抗干扰能力强。
JKTY系列三相交流调压器使用说明书一． 产品简介：JKTY系列三相交流调压器是移相触发型的电力控制器．该调压器是将晶闸管主电路和移相触发电路温度保护电路散热器风机阻容吸收封装在一起的多功能功率集成调压装置．根据需要可构成具有恒压或恒流输出功能的三相调压系统，该产品通用性强，工作可靠，脉冲对称度高，抗干扰性强，接线简单，使用方便。
二． 产品用途：广泛应用于各类电加热装置，真空电镀、压花机、贴合机、粉末冶金、电线电缆机械、押出机、食品机械、退火炉、皮革机械、玻璃行业、吹瓶机、中央空调恒温恒湿、力矩电机调速、UV灯管、化工纺织、电焊机调压等场合。
三． 功能特点z通用性强，可接各类三角形接法或星形接法的阻性、容性、感性负载。
z移相触发，标准模拟信号接口，方便与控制仪表的连接，控制信号可以是0-10V电压信号，也可以是4-20mA标准电流信号,既可手动调节，又能自动控制。
z有同步和相序自适应电路，免去传统可控硅电路认定同步和相序的麻烦，使用与调试极其方便。
同步信号输入电压是380V，无需外接电源。
z具有稳流或稳压控制功能，控制精度优于1%，反馈信号可直接输入，内部带有隔离措施，具有缺相保护功能，禁止输出功能。
z软启动选择功能，避免了启动瞬间大电流对可控硅及负载的冲击．z工作可靠，适用性强，线性控制精度高,有非常好的抗干扰能力．四． 规格型号(300A以上的调压器可协议定做)：JKTY-100A (适用于工作电流在100A及以下的三相阻性负载)JKTY-150A(适用于工作电流在150A及以下的三相阻性负载)JKTY-200A(适用于工作电流在200A及以下的三相阻性负载)JKTY-250A(适用于工作电流在250A及以下的三相阻性负载)五． 技术参数：z工作条件：环境温度：-25—60℃相对湿度：25℃时,湿度≤80%RH电源：三相380V AC±10% 50/60Hz外型尺寸：330*220*205mm 安装尺寸：310*150mm 重量：600gz控制信号：1.DC 4-20mA 2.DC 0-10V 3.其它信号（用户订货时指定）z软起动功时间:0-10秒,出厂时设为无软起动功能z过热保护:当主回路晶闸管温度85℃,截止输出.当散热器温度45℃,散热风机开启.z缺相保护功能:输入主电源任缺一相,调压器无输出—————————————————————————————————广州佳凯电子有限公司 地址：广州市寺右新马路83号美景大厦302TEL：020-******** 87371077 FAX：020-********HTTP：// E-mail:jiakaico@五．接线端子说明：z主电路：R、S、T端为三相电源输入端;U、V、W端接负载．z控制脚说明：有红、绿、黄、黑四根线，其中红、绿、黑为电位器调压接线端，红色为直流10V输出端,一般给电位器供电,绿色为0-10V的控制信号输入端,黑色为电位器地端；黄色和黑色为4-20mA 控制输入端，黄色为正端，黑色为地．六． 接线调试及注意事项：注意：调试前请检查控制外壳是否有松动损环,主电路接线排是否有松动,控制接线是否有掉线,控制器内是否有元器件掉落!接线调试：1．参照本控制器使用说明书接线图正确接线。
基于TC787芯片三相六脉冲晶闸管控制触发板的设计【摘要】晶闸管直流电动机自动调速系统是电力电子技术与自动控制技术中的典型系统，为了提高自动化调速设备的稳定性.调试和维修，通过专用TC787芯片三相六脉冲触发板训练可进一步理解相关理论知识，提高自己实际操作能力，故障判断能力和设备检修能力。
这次制作采用专用集成触发器（TC787芯片）为核心的三相六脉冲调速控制系统，适用于5kW以下的直流电动机的无级调速。
系统采用转速负反馈，并具有电流截止负反馈环节和集成比较环节，还具备缺相、过压和禁止输出有发光二极管指示。
【关键词】保护电路;移相;振荡电路;比例积分电路TC787是参照国外最新集成移相触发集成电路而设计的单片专用集成电路。
它可单电源工作，亦可双电源工作，适用于三相晶闸管移相触发，它是目前国内外市场上广泛使用的TCA785及KJ（或KC）系列移相触发集成电路的换代产品，与TCA785及KJ（或KC）系列移相触发集成电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽、外接元件少等优点。
只需要一块这样的集成电路，就可以完成三块TCA785与一块KJ041、一块KJ042或五块KJ（三块KJ004、一块KJ042、一块KJ041、或KC）系列器件组合才能具有的三相移相功能。
因此TC787可广泛应用于三相全控、三相半控、三相过零等电力电子、机电一体化产品的移相触发系统，从而取代TCA785、KJ009、KJ004、KJ041、KJ042等同类电路，可提高触发板的可靠性、缩小体积和降低成本。
一、TC787芯片技术指标技术指标：1.同步信号要求三个分立电源变压器采样输入，以便在缺相时能正确判断。
2.同步滤波网络可消除同步信号的干扰，有30度相移调节，能对三相同步均衡进行微调，使控制板与系统有良好配合。
3.触发电路采用TC787DS，电路设计集中式恒流源，三相锯齿波线性好，一致性好。
4.电路对同步信号的正反序有识别能力，并改变相应的补脉冲。

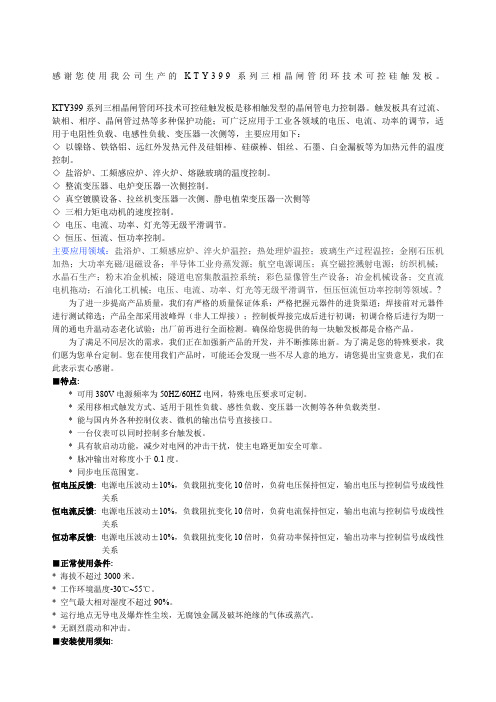

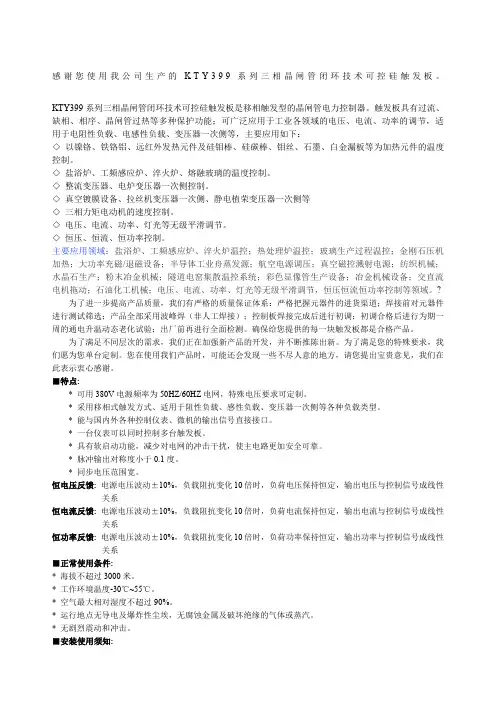

感谢您使用我公司生产的KTY399 系列三相晶闸管闭环技术可控硅触发板。
KTY399 系列三相晶闸管闭环技术可控硅触发板是移相触发型的晶闸管电力控制器。
触发板具有过流、缺相、相序、晶闸管过热等多种保护功能；可广泛应用于工业各领域的电压、电流、功率的调节，适用于电阻性负载、电感性负载、变压器一次侧等，主要应用如下：◊以镍铬、铁铬铝、远红外发热元件及硅钼棒、硅碳棒、钼丝、石墨、白金漏板等为加热元件的温度控制。
◊盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度控制。
◊整流变压器、电炉变压器一次侧控制。
◊真空镀膜设备、拉丝机变压器一次侧、静电植荣变压器一次侧等◊三相力矩电动机的速度控制。
◊电压、电流、功率、灯光等无级平滑调节。
◊恒压、恒流、恒功率控制。
主要应用领域：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/ 退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。
为了进一步提高产品质量，我们有严格的质量保证体系：严格把握元器件的进货渠道；焊接前对元器件进行测试筛选；产品全部采用波峰焊（非人工焊接）；控制板焊接完成后进行初调；初调合格后进行为期一周的通电升温动态老化试验；出厂前再进行全面检测。
确保给您提供的每一块触发板都是合格产品。
为了满足不同层次的需求，我们正在加强新产品的开发，并不断推陈出新。
为了满足您的特殊要求，我们愿为您单台定制。
您在使用我们产品时，可能还会发现一些不尽人意的地方，请您提出宝贵意见，我们在此表示衷心感谢。
■特点:* 可用380V 电源频率为50HZ/60HZ 电网，特殊电压要求可定制。
* 采用移相式触发方式、适用于阻性负载、感性负载、变压器一次侧等各种负载类型。
* 能与国内外各种控制仪表、微机的输出信号直接接口。
* 一台仪表可以同时控制多台触发板。
* 具有软启动功能，减少对电网的冲击干扰，使主电路更加安全可靠。
* 脉冲输出对称度小于0.1 度。
* 同步电压范围宽。
恒电压反馈: 电源电压波动± 10%，负载阻抗变化10 倍时，负荷电压保持恒定，输出电压与控制信号成线性关系恒电流反馈: 电源电压波动± 10%，负载阻抗变化10 倍时，负荷电流保持恒定，输出电流与控制信号成线性关系恒功率反馈: 电源电压波动± 10%，负载阻抗变化10 倍时，负荷功率保持恒定，输出功率与控制信号成线性关系■正常使用条件:* 海拔不超过3000 米。
*工作环境温度-30 C ~55C。
* 空气最大相对湿度不超过90% 。
* 运行地点无导电及爆炸性尘埃，无腐蚀金属及破坏绝缘的气体或蒸汽。
* 无剧烈震动和冲击。
■安装使用须知:* 使用前认真阅读本说明书，严格按要求接线使用。
* 接线时要严格保持主电路电源R S T 与触发板电源、控制信号相位一致。
*主电路与控制电路配线时务必不要束在一起。
*要避免环境温度超过75C，盘内温度超过75C时，请充分考虑盘内通风问题。
*安装时建议各方均留出20mm的空间。
*请采用0.5平方毫米的软导线连接，电压电流反馈及电位器连接导线请分别用绞和线连接。
*关于可控硅输出电压、电流的测量请使用测量非正弦量“有效值”的仪表。
如：电磁式（动铁式）或电动势电压表、电流表。
第二章控制原理及功能特性2.1 控制原理KTY399 系列三相晶闸管闭环技术可控硅调压器采用移相触发控制方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性。
图3-1为KTY399 三相晶闸管闭环技术触发板的原理框图，其控制原理为一个典型的双闭环控制，电流环为内环，电压环为外环。
现以调压器的“恒电压控制特性”来介绍其控制原理。
调节过程如下：给定信号(Ug) 、电压反馈信号(Uf) 、电流反馈信号(I f)当由于某种原因使调压器输出电压降低时(如电网电压降低)：(Ug-Uf )f T UO Uy ffaji调压器输出电压U f最后达到Uf与Ug相互平衡，调压器输出稳定电压。
图2-1 恒电压原理框图电流环作用是，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作。
其调节过程如下：U0恒定，负载电流增加：If f f (UO-If )J f IO J T Uy J f af f 调压器输出电压U J——If J;同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电压的恒定。
触发板还可以通过辅助控制功能实现软起动、软关断，外部信号转换等功能。
恒功率特性触发板，其内环为电流环，外环为功率环，其原理与上相同。
恒电流特性触发板，只有一个电流调节环节。
2.2 功能特点采用移相触发方式，适用于阻性、感性负载，变压器一次侧具有多种控制信号选择。
具有“自动限流”功能，负载电流大于额定值时，调压器输出电流被限制在额定值左右。
具有软起动、软关断功能，减少对电网的冲击和干扰，使主回路晶闸管更加安全可靠。
具有恒电压、恒电流、恒功率三种反馈形式供用户选择。
具有输入电源断相、过电流、晶闸管过热等保护功能，保护时相应的发光二极管指示灯亮，同时故障报警输出接点动作。
主电路和控制电路一体化结构，体积小，重量轻，使用、维护十分方便2.3 触发板各种特性“斜率”调节特性：调压器可外接“斜率”调节电位器，使输入、输出特性曲线的斜率可以自由调节，相同的控制信号可得到较低的输出。
图2 —2斜率”调节特性“下点”调节特性：触发板可外接“下点”调节电位器,使输入、输出特性曲线的下点(起始点)任意调节。
当控制信号为零时,可使输出电压得到任意值。
图2—3 “下点”调节特性恒电压特性：当电网电压发生波动或负载阻抗发生变化时，在调压器输出电压有充分调节余量的前提下，通过引入负载电压反馈进行调节，保持输出电压恒定，恒压精度优于±1%。
图2—4 恒电压特性恒电流特性：当电网电压发生波动或负载阻抗发生变化时，在调压器输出电压有充分余量的前提下，通过引入负载电流反馈进行调节，保持输出电流恒定，恒流精度优于土1%。
图2 —5恒电流特性恒功率特性：当电网电压发生波动或负载阻抗发生变化时，在调压器输出电压有充分的调节余量的前提下，通过检测负载电流和电压，使输出功率保持恒定，恒功率精度优于土1%。
图2 —6恒功率特性限流特性：在恒压和恒功率调节控制时，当输出电流大于额定值时，限流环节动作，使输出电流限制在额定值左右。
图2—7限流特性过流保护特性：当输出电流大于额定值的180%时，过电流环节在检测到过流信号后，半个周波时间（10ms）内自动截止输出并报警。
图2—8过流保护特性软起动、软关断特性：当LOC对M断开时，输出电压（电流或功率）不是跃变增加，而是经过1〜10s时间缓慢增加（软起动）；当LOC对M短接时，输出电压（电流或功率）不是突变为零，而是缓慢线性地减少为零（软关断）。
这个功能对于变压器一次侧控制、感性负载的控制，及大容量负载的通断控制很重要，以防止过大冲击电流，对主电路晶闸管和设备的保护十分有利。
图2—9恒给定下LOC功能作用输出1:LOC对M短接；2:LOC对M断开图2—10阶跃给定下输出的变化第三章安装及配线3.1安装使用须知使用前请认真阅读本手册，严格按说明要求接线、使用。
（1）请安装在室内通风良好的场所，一般应采用垂直安装；（2）不要安装在多尘埃、金属粉末的场所；不要安装在腐蚀性、爆炸性气体场所；（3）安装在振动小于5.9米/秒2 （0.6 G ）的场所；不要安装在阳光直射的场所。
如有特殊安装要求，请与代理商或我公司联系；如用户有特殊安装要求，请事先与我公司联系。
3.2配线方法、步骤及要点：（1）把满足要求的电源输入线接到调压器主回路电源输入端子（R、S、T）和控制电源端子（R1、S1、T1、N）。
连接电源输入线必须考虑相序问题，严格按照R〜A相、S〜B相、T〜C相的相位对应关系，保证R、S、T与R1、S1、T1 同相位，且R超前S 120 ° , S超前T 120 °。
（2）如果控制板继电器输出触点用于带动感性负载（例如接触式继电器、接触器），则应加浪涌电压吸收电路，如：RC吸收电路（注意它的漏电电流应小于所控接触器或继电器的保持电流）、压敏电阻、或二极管（只能用于直流电磁回路，安装时一定要注意极性）等。
吸收电路元件应装在继电器或接触器的线圈两端。
KTY399E相晶闸管闭环触发板接线端子和电位器的功能说明电位器调节功能说明：VR2软起动，软关断时间调节电位器；VR4电压反馈量调节电位器（恒压控制时有效）；VR5电压环动态调节电位器（输出不稳定时可调节此电位器）；VR6电流反馈量调节电位器（有电流反馈时有效）；VR7:电流环动态调节电位器（输出不稳定时可调节此电位器）；VR8过流保护比较点调节电位器；VR13:电流模拟输出校正电位器（校正70和M之间的输出电压）。
注：没在上面注明的电位器请不要调节，如需要技术支持请随时与我公司联系。
3.3 产品选型表：1 •电力调整器电流容量选择参考一般纯阻负载：所选电力调整器的电流容量应大于负载最大电流。
硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。
硅碳棒在700~800 C存在负阻区，所选电力调整器的电流容量应大于负载电流 1.7倍以上。
电热管负载：易受潮、局部短路等，所选电力调整器的电流容量应大于负载电流 1.7倍以上。
变压器负载：应带电流限制功能，所选电力调整器的电流容量应大于负载电流2~2.5倍以上。
2. 定货例：KTY399-42-100-C含义解释：4~20mA控制信号输入，触发反并联可控硅模块、电流容量100A（纯阻负载最大电流100A;硅碳棒负载、电热管负载最大电流60A ;变压器负载最大电流40A）。
恒定电流控制、限流和过流报警功能，。
3. 针对特殊负载（如硅碳棒、硅钼棒、钼丝、石墨、白金漏板、不锈钢等变阻负载），为保证负载可靠运行并延长负载使用寿命，强烈建议选择我本系列恒流型电力调整器5.3调压器使用注意事项在使用KTY399系列调压器时，请注意以下几点：（1）由于调压器具有相序错误保护功能。
在实际运用时，请严格保证主电路R、S、T三相电源与同步控制三相电源R1, S1, T1的相位对应，即有如下对应关系：R〜R1、S〜S1、T〜T1，然后再起动调压器，以免出现故障保护；如出现相序错误报警，请将电源总进线的任意两相互换一下即可，不能只换R S、T或R1、S1、T1的任意两相。
