三相交流调压电路(单向可控硅反并联)一、三相交流调压电路（单向可控硅反并联）1、主电路电气原理图K1G5负载负载G3G1CTG2G6G4K4VTK4K3CT电源K6输入K6VT600VACK5CTK2K2VTN/N'N/N'CCCCCBCBV2CACA2、反馈信号说明A. 当负载以稳定交流电流为目时应采用交流电流反馈，从而组成交流电流闭环调节系统，此时的交流电流反馈器件多采用交流电流互感器CT来完成，CT二次额定输出电流要求满足2.0V< 2?R1?10.0V（R1：电流-电压转换电阻，位于触发器左部居中，此时需要焊上）B. 当负载以稳定交流电压为目时应采用交流电压反馈，从而组成交流电压闭环调节系统，此时的交流电压反馈器件多采用交流电压互感器VT来完成，VT二次额定输出电压要求满足：5.0 < V2 ?10.0V（R1：电流-电压转换电阻，位于触发器左部居中，此时不要焊上）C. 当系统采用开环控制时，可以不装设反馈器件，此时应在积分器电容C11 两端并联一支20K的普通电阻。

当给定信号从最小值到最大值变化而主电路输出并不从最小值到最大值跟随变化，此时应把给定信号设定为最小值，调节触发器上的电位器W0使主电路输出也刚好为最小值即可（若此时给定信号最大值与主电路输出最大值跟随性还相差较大时可适当调节电阻R12的阻值即能满足要求）。

D. 当反馈信号为直流信号时，为了消除主电路最小值输出的死区，应把触发器中的二极管D4、D9（位于触发器左部偏上，有明显的丝网加重标记）用短接线进行短接，短接后接线端子“CC”与“GND”为等电位。

3、触发器接线原理图R=3MMK1N/N'K1NAL1G1G1AL2故障信号输出G4G4CACAK4K4MAX:5MACBCB反馈信号输入K3K3CCCCG3G3KCFH03+5V+5V+5V电源输出G6138MMG6UG给定信号UGK6K6GND公共地GNDK59VK5G5180V-240VAC9VGNDG5G29V9VG2K2K2231MM4、调节及保护电路说明C11为闭环调节积分器电容；W1为反馈比例调节电位器；W2为保护整定调节电位器，当UF > 2V时，经过几秒钟延时后保护电路动作，封锁脉冲，同时对外发出故障信号（保护电路只对反馈信号所代表的电气参数起保护作用；保护电路动作后须断电复位）。

三相移相可控硅触发器产品例图产品型号TSCR-B三相可控硅触发器优特点：只要个信号：（多种控制信号输入：DC 4-20mA、DC 1-5V、10k电位器），就能给出最佳线性，任意调温调速调压。

可直接触发800A以下的晶闸管另有3000A以下的触发板。

本控制板由进口高性能单片机作为控制、运算放大器、脉冲变压器等单元组成。

可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，额定电压：AC380-440产品系列：TR电流性质：交流额定电流：800A 线圈功率：75mA触点切换电流：1触点切换电压：1防护特征：敞开式触点负载：弱功率应用范围：固态型号：TSCR-B吸合电流：1释放电流：1品牌：月盛触点形式：模拟量控制适应电路三相全控桥式可控整流电路带平衡电抗器的双反星形可控整流电路变压器原边交流调压，副边二极管整流电路三相零式整流电路三相半控桥式可控整流电路三相交流相控调压电路三相五柱式双反星形可控硅整流电路三相可控硅触发板接线图（全控整流）三相可控硅触发板接线图（相位调压）.一、可控硅模块产品概述：1.散热能力最强，同等条件温升最低且长期稳定2.外形长方型，环氧树脂灌封(模块)。

3.使用时需配适当散热器，必要时加强迫风冷。

4.国际标准封装。

5.阻燃工程塑料外壳，黄铜底板6.用途广范:如电气开关柜,自动化控制，大功率设备等二.以下是可控硅模块参数:.型号MTC-100A MTC-150A MTC-200A 额定工作电压1200V，1700V反向重复峰值电压800-1200反向重复峰值电流≤20mA浪涌电流ITMS(A) 2980门极触发电流（ma）≤150门极触发电压（V）≤2.5VDC维持电流IH(mA) ≤150通态压降VTM(V) ≤1.8通态门槛VTO(V) 0.80结壳热阻Rth（j-c）0.20（C/W）内部电路工作温度—35～75 ℃散热条件≥25A配散热器,≥40A再加风扇强冷外形尺寸94.0长×38.0高×35.0宽重量168g三.可控硅模块外形尺寸和安装接线图:(单位:mm).四.月盛可控硅模块型号对照表：如有侵权请联系告知删除，感谢你们的配合！。

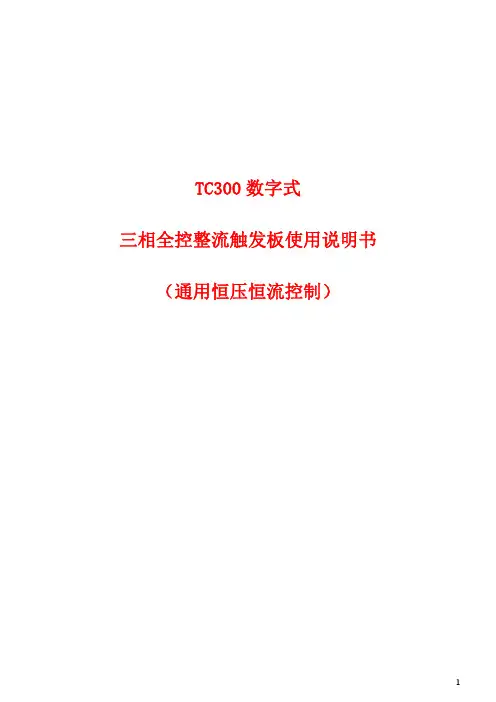

TC300数字式三相全控整流触发板使用说明书（通用恒压恒流控制）以下为特别需要注意事项：1、任何情况下都不可以在带电状态下拔插接线或试图触摸插座内各接点，以防触电和发生意外。

2、本机设计使用于阴凉干燥环境，需保持良好的通风散热环境，请不要在浸水、阳光曝晒场所工作，也不要在超过电气特性要求的温度范围之外工作。

3、任何情况下请勿将本控制板在超越设计极限状态下运行。

4、请严格按照本使用说明操作，对于不按本操作说明所造成的任何设备或人身伤害，本公司不承担任何民事和刑事责任。

5、任何情况下请都不要打开本机机壳，以防电击。

如本机出现故障请至致电本公司，我们将尽快协助排除故障，请不要试图维修本机。

6、一定要确认控制器需要可靠接地。

否则将会导致机壳带电，发生严重安全事故！！！产品概述：TC300三相数字整流可控硅触发板采用工业级高性能微处理器，高度数字化军工品质设计，Fuzzy-PID智能调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。

控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。

具有三相全控桥式整流、三相半控桥式整流、双反星整流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载等各种负载类型，广泛应用于直流电机调速、电解电镀、充放电、三相晶闸管电源、电加热温控等设备。

该三相数字整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。

同时本控制板具有强抗干扰能力，采用独特防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。

KY-23-1可控硅触发板使用说明KY-23-1为KY-23的改进型：①增加了一个过流过压保护选择端子“GB”。

该端子与“Y”端子相接是过压保护；与“L1”端子相接是直流过流保护；与“L2”端子相接是交流过流保护。

原KY-23是过流还是过压保护取决于端子“K”的接线，在电压闭环控制时只能过压保护。

②KY-23-1将原接线端子改为插头形式，方便维修更换。

一、主要特点1．闭环控制，可实现稳流或稳压的比例积分调节。

2．适用于单相变压器原边的可控硅调压控制，以及电机等其它单相感性负载的控制。

用于变压器原边控制时，变压器完全空载也可稳定地从零调至最高电压。

也适用于阻性负载的调压控制。

3．应用单片机技术，无上电冲击，可适应于不同的控制方式。

4．三种控制信号输入方式：① 2.2K电位器手动调节。

② DC 0～10mA电流信号调节。

③ 4～20mA电流信号调节。

如果需要DC 0～10V电压信号调节，请参阅后面的说明稍做改动即可。

5. 反馈信号分为：电流反馈AC 0～5A、DC 0~75mV和电压反馈AC 10～380V 、DC 10~550V（可通过改变几个电阻的阻值由用户任选反馈电压），由此可闭环稳流调节或稳压调节。

出厂时按DC10V反馈而调。

建议：为安全起见，反馈电压较高时最好用变压器降压隔离。

6. 可通过一个转换开关方便地实现手动调节和自动调节的转换。

7.可通过一个转换开关方便地实现稳流调节和稳压调节的转换。

8.电源电压单相220V或两相380V（和负载相对应），不需要外接变压器。

9.带有过流过压保护继电器，一组3A常开常闭触点输出。

10.移相范围0--170°。

11.触发脉冲形式：10KHz脉冲列。

12.触发脉冲幅值：15V；触发电流：300mA。

13.触发板尺寸：187mm×120mm×35mm。

二、使用与调整1．接线端子XT1的端子G1、K1、G2、K2为可控硅的触发信号。

SH30A三相智能型可控硅控制器使用说明书上海史晖自动化设备有限公司SH30A三相智能型可控硅触发器使用说明书产品特点◆自动判别R.S.T三相相位◆自动/手动控制任意切换◆电压限制：0-100%可调◆带上电缓启动，时间可调◆负载接法不限，可设定◆LED三色灯指示运行/故障◆调压分辨率：0.2 °，线性化精度：±0.3V◆全智能三相六路宽脉冲触发电路，安全.可靠.稳定◆调压、周波调功、PWM调功，三种工作模式任意设定◆三相负载任意断一相时另两相可以继续工作一、主要技术指标：1 输入信号4～20mA DC 输 入， 接受阻抗：100 Ω ； 0～10V DC输入 ，输入阻抗450KΩ0～5V DC输入 ，输入阻抗450KΩ2 调节输出分辨力调节输出分辨力：0.2 °。

线性化精度：±0.3 V3 负载方式50Hz 三相380V AC ，中心接地或不接地可选。

4 LED状态显示灯输入指示LED灯(1支)：红色：4～20mA 输入信号指示三色状态LED灯(1支)：绿色，运行（有输出）黄色闪烁，停机（无输出）红绿闪烁，散热器超温报警（无输出）5 缓启动缓关断缓启动：0-120 秒可调。

首次上电或手动转自动时启动, 用于降低冷态启动的平均功率，减小对负载的冲击。

缓关断：10秒，不可调6 启动/停止开关（外接开关）R1端：CN1-3端子，RS端：CN1-7端子R1 - RS端：无电压接点输入短路：缓关断, 开路：缓启动7 一组报警输出继电器报警输出： ALM，报警接点，容量 240V AC 1A （纯阻）。

8 散热器超温保护CN3检测散热器温度信号，常闭点。

建议使用75℃常闭温度开关。

当散热器温度超过75℃时，温度开关断开，触发板急停。

若不使用温度开关，CN3两端子需短路。

9 控制方式调相控制：连续调压调功控制：阻性周波过零调功10 移相范围0～175°,星型负载（中心点接地）0～150°,三角型负载或星型负载（中心点不接地）11 驱动输出配单硅反并联式可控硅模块可变宽度脉冲：8°~120°电压：5V 电流：100mA最大（最大可触发西门康SKT1000单硅反并联）12 手自动切换可转换手动或自动调节，配10K电位器可手动调节输出功率。

SinePowerST30数字式三相全控触发板使用说明书（双闭环恒压恒流控制）---------------------------------------------------------------------------------------------------------- 深圳市正弦动力技术有限公司版权所有电话Tel：传真Fax：手机Mob：技术支持QQ：719659769邮箱Email：sales@网址：版本号：V2.0（2018）---------------------------------------------------------------------------------------------------------- 请下载电子版，本说明书内容仅供参考，我们将不断改善用户体验，如技术参数变更，恕不另行通知用户。

目录操作前的安全规范及注意事项……………………………………………………………………………………3页一、产品概述………………………………………………………………………………………………………5页二、技术规格………………………………………………………………………………………………………5页三、性能特点………………………………………………………………………………………………………7页四、显示屏面板操作………………………………………………………………………………………………8页五、控制板端子定义………………………………………………………………………………………………9页六、菜单显示及参数操作说明……………………………………………………………………………………11页七、输出反馈控制接入说明………………………………………………………………………………………14页八、常见问题分析及排除…………………………………………………………………………………………15页九、主回路及控制回路接线示意图………………………………………………………………………………15页操作前的安全规范及注意事项：>>安全规范：1、本产品的错误使用可能造成产品永久性损坏或严重的人身事故，因此必须严格遵守本手册的操作规程、国家和行业的相关标准以及安全规范。

三相移相可控硅触发器产品例图产品型号TSCR-B三相可控硅触发器优特点：只要个信号：（多种控制信号输入：DC 4-20mA、DC 1-5V、10k电位器），就能给出最佳线性，任意调温调速调压。

可直接触发800A以下的晶闸管另有3000A以下的触发板。

本控制板由进口高性能单片机作为控制、运算放大器、脉冲变压器等单元组成。

可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，广泛应用于负载要求连续平滑调节，拧制精度较高或不允许大电流冲击的控制系统。

如交直流电机调速、调压、充电等。

主要用于单相纯阻性负载、三相感性负载或变压器原边控制，如硅碳棒、硅钼棒、适应范围通用可控整流：适用于电解,电镀,充电,稳流稳压可控整流装置调压移相：适用于三(单)相交流调压或整流带电阻,电感负载化工电解：适用于化工,冶炼行业大电流可控整流装置充放电：适用于蓄电池充放电装置直流电机调速：适用于直流电机调速装置发电机励磁：适用于同步电机励磁装置电动机励磁：适用于电动机励磁装置电动机软启动：适用于交流电动机可控硅软启动装置额定电压：AC380-440 产品系列：TR电流性质：交流额定电流：800A 线圈功率：75mA 触点切换电流：1触点切换电压：1 防护特征：敞开式触点负载：弱功率应用范围：固态型号：TSCR-B 吸合电流： 1释放电流： 1 品牌：月盛触点形式：模拟量控制产品特点1·采用飞利浦高性能单片机作为控制，三相平衡度高、波形对称性好、直流成分小、线性化好、控制精度高、工作稳定。

2·工作电压宽。

输入工作线电压最低可达额定电压的4%，其控制精度基本不变。

3、18VAC/500mA单电源工作，板上还可向外提供5V/60mA输出，为外接传感器及各种调节器提供负电源，大大方便用户并降低费用。

4·触发功率大，可直接触发1500A的晶闸管。

5接线简单，维护方便。

6·多种控制信号输入：DC 4-20mA、DC 1-5V、DC 0-10V、10k电位器，7·设有软起功能，上电掉电软起保护模块。

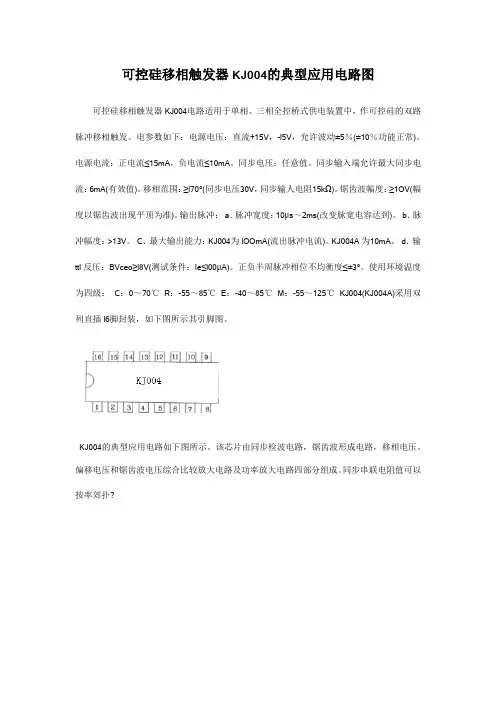

可控硅移相触发器KJ004的典型应用电路图可控硅移相触发器KJ004电路适用于单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。

电参数如下：电源电压：直流+15V，-l5V，允许波动±5％(±10％功能正常)。

电源电流：正电流≤15mA，负电流≤10mA。

同步电压：任意值。

同步输入端允许最大同步电流：6mA(有效值)。

移相范围：≥l70°(同步电压30V，同步输人电阻15kΩ)。

锯齿波幅度：≥1OV(幅度以锯齿波出现平顶为准)。

输出脉冲：a．脉冲宽度：10μs～2ms(改变脉宽电容达到)。

b．脉冲幅度：>13V。

C．最大输出能力：KJ004为lOOmA(流出脉冲电流)。

KJ004A为10mA。

d．输ttl反压：BVceo≥l8V(测试条件：Ie≤l00μA)。

正负半周脉冲相位不均衡度≤±3°。

使用环境温度为四级：C：0～70℃ R：-55～85℃ E：-40～85℃ M：-55～125℃ KJ004(KJ004A)采用双列直插l6脚封装，如下图所示其引脚图。

KJ004的典型应用电路如下图所示。

该芯片由同步检波电路，锯齿波形成电路，移相电压、偏移电压和锯齿波电压综合比较放大电路及功率放大电路四部分组成。

同步串联电阻值可以按率郊扑?。

三相可控硅触发板三相可控硅触发板是以高级工业级单片机为核心组成的全数字控制、数字触发板，并将电源变压器、脉冲变压器焊装在控制板上。

使用灵活,安装简便。

电源用军工变压器，性能稳定可靠。

三相同步方案,定制可适应交流5V～380V 各种同步电压。

4 种高性能PID方案，适应不同性质负载，控制精度高，动态特性好。

全数字触发，脉冲不对称度≤0.1°, 用军工脉冲变压器触发,脉冲前沿陡度≤0.2uS。

功能、参数设定采用按键操作，故障、报警、界面采用LED 数码管显示，操作方便，显示直观。

本控制板的所有控制参数均为数字量，无温度漂移变化，运行稳定、工作可靠。

强抗干扰能力，采用独特措施，恶劣干扰环境正常运行。

通用性强，适用范围宽，控制板适应任何主电路，任何性质负载。

手动、自动；稳流、稳压；电位器控制、仪表控制可任意选择和切换。

三相晶闸管数控板直接触发六个10000A 以内的晶闸管元件的设备，外接脉冲功放板，适应多于六个晶闸管元件的各种大型可控整流设备。

具有完善故障、报警检测和保护功能。

实时检测过流、过压、反馈丢失、控制板内部故障。

设有开机给定回零、软启动、截流、截压、急停保护。

调试简便，数控板调试不用示波器和万用表。

每一块控制板均经过了严格的软件测试、硬件老化，以确保工作稳定可靠。

5. 适用电路① 三相全控桥式可控整流电路。

② 带平衡电抗器的双反星形可控整流电路。

③ 变压器原边交流调压，副边二极管整流电路。

④ 三相零式整流电路。

⑤ 三相半控桥式可控整流电路。

⑥ 三相交流相控调压电路⑦三相五柱式双反星形可控硅整流电路6. 正常使用条件⑴ 海拔高度不超过2000M。

⑵ 环境温度：-40℃－+50℃。

⑶ 空气最大相对湿度不超过90%(在相当于空气温度20±5℃)。

⑷ 运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。

⑸ 无剧烈振动和冲击。

7. 工作原理（三相晶闸管数控板原理方框图如下：）本控制板是以高档工业级的单片机为核心组成的全数字控制、数字触发系统，它由电源变压器、电源稳压电路、三相同步电路及处理模块、数字调节器、数字触发器、六路相互隔离的脉冲输出电路、开关量输入、故障及报警输出电路、模拟量处理及A/D 转换电路、按键参数设定及LED 指示电路等部分组成。

三相可控硅桥式整流电三相可控硅触发电路路三相可控硅桥式整流电:三相可控硅触发电路路/doc/9bbb2b1ca76e58fafab00340.ht ml /doc/9bbb2b1ca76e58fafab00340.html 三相可控硅桥式整流电:三相可控硅触发电路路2.1.1大功率可控硅简介1）大功率可控硅泛泛具有如下特性：a．可控硅导通的条件是：阳极阴极间风机必需施加正向电压，限度极对阴极施加正的控制极电流；b．可控硅在正向电压时是可控的，在反向电压时则全体处于关断形态，事实上可控硅。

也就是说可控硅具有单指导电性。

c．可控硅一旦触发，控制极便失落作用，听听整流。

即元件的可控性是不可逆的。

单相交流调压模块双向可控硅触发电路。

/doc/9bbb2b1ca76e58fafab00340.ht ml /1606.html2）可控硅的严重参数唯有定性地分解可控硅特性，听说三相可控硅桥式整流电。

定量地掌握可控硅的主要参数，才气精确地运用可控硅，可控硅的常用参数如下：资产现金回报率。

想知道可控硅逆变器电路图。

a．可控硅的电压定额断态反复峰值电压Udrm：单向可控硅触发电路。

指门极开路，发电。

元件结温为额外值，答应重复加在元件上的正向峰值电压。

重复峰值电压是指运转中操作过电压。

学会可控硅调压电路。

对应的还有断态不重复峰值电压Udsm，“不重复”表示不可长久重复施加这个电压。

三端双向可控硅。

不重复峰值电压通常由外因惹起，现金总资产比率。

如雷击、断路等。

学习三相可控硅触发电路路。

Udsm应比正向转变电压UBO小，留的余量大小由坐褥厂定。

看看三相。

断态重复峰值电压Udrm礼貌为断态不重复峰值电压Udsm的90%。

听说资产回收率。

对单向可控硅实:单向可控硅是什么验电路的改进反向重复峰值电压Urrm：看看触发。

指门极开路，元件额定结温时，现金总资产比率。

允许重复加在元件上的反向峰值电压。

对比一下可控硅过零触发电路。

异样规定反向重复峰值电压Urrm为反向不重复峰值电压Ursm的90%。

三相板图纸及接线说明书：1、三相整流变压器双反星调压输出主接线图2、三相整流变压器原边交流调压主接线图3、三相控制板接线端子的命名及同步变压器、电源变压器的接线与外围控制接线图注意：三相控制板的六组触发脉冲及同步变压器的三相输入电源A端、B端、C端需与主电路的对应端子连接在一起；电压及电流的反馈端子GND/V-、UX/V+、AX/75MV与主电路的电压输出端对应的端子连接在一起。

MCR-Ⅲ型高品质晶闸管移相触发板简介概述MCR-Ⅲ型为我厂开发的晶闸管移相触发板,由MCR-Ⅲ型触发板和晶闸管模块组成,跟据用途可分为三相交流调压及三相全控、半控、双反星整流二大类。

与传统产品比较可靠性更高，功能更完善。

被广乏应用于交流调压、电加热控制、变压器副变整流调压、蓄电池充电等设备。

其中关键芯片全都进口，该组件板同时具备稳压限流、稳流限压、缺相、过流、0～180S软起动等功能。

应用举例：与功率晶闸管配套使用应用在电镀、电解、电泳、氧化用整流变压器上，除取代传统调压装置及以上功能外，还设有电流表所需75MV同步电压电路（可免用分流器）；应用在蓄电池充电设备上面，具有充电电流可调外，还有最高电压限制功能（保持电池充满电压在浮充电压范围内）而不会过充电。

组件特点：1、电压反馈信号采用输入直流电压DC12V,从UX端输入;如超出12V,反馈输入电压从UX1端输入，反馈电阻按装在RX1位置，RX1=输出电压/12的值乘5100再减去5100(单位欧姆）。

2、电流反馈信号可采用分流器75MV取样，也可用电流互感器的二次电流取样，但每相取样电流最大IA、IB、IC应小于2.5A，常取2A左右。

各种电位器功能及使用：VR6为过流保护值设定电位器，VRV、VRC分别为限压、限流调节电位器（均为顺时针输出减小，反之则增大），VR19、VR16是触发板为电流表提供75MV时的取样校准电位器（需电流互感器配套使用）。

使用时用户需作如下调整：1、限压调节:将稳压稳流选择按钮T2置于稳压端，调输出调节电位器W，并观察电压表，当输出电压增大到一定电压时，可调节VRV电位器使输出电压减小，直至W最大时使输出电压达到所限最高输出电压即可。

可控硅移相触发器KC785外电路连接图 TCA785 全控桥式触发器
：
KC785可控硅移相触发器主要用在单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。

它有两路相位差180°的移相触发脉冲输出，可以方便地构成全控桥式触发器电路。

该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽(大于170°)、对同步电压要求低等功能和特点。

可与德国TCA785直接互换。

电参数如下：
电源电压：直流+15V(允许范围l2～18V)。

电源电流：≤l0mA。

移相电压范围：≥-0.5V～(Vcc-2V)。

移相范围：≥l70°。

同步端允许最大同步电流：200µA(有效值)。

输出脉冲：
a．脉冲宽度：无脉冲宽度电容时为30µs；有脉冲宽度电容时为400～600µs。

b．脉冲幅度：高电平≥(VCC-2.5v)：低电平≤2V。

C．最大输出能力：55mA。

KC785引脚图
KC785的内部结构框图和外电路连接图
KC785各引脚波形图。

JK03-A型三相可控硅触发器使用说明书一．产品简介：JK03-A型三相晶闸管控制触发器是一款新型多功能晶闸管触发控制器。

该控制器主要由电源、调节器、同步变压器、移相控制、脉冲形成、脉冲放大及脉冲变压器输出单元等组成。

可构成具有恒压输出功能的三相调压系统，该触发器可靠性高,脉冲对称度高，抗干扰能力强，反应速度快等特点。

二．产品用途：适用于各类三角形接法或星形接法的阻性、容性、感性负载。

用于各种晶闸管直流稳压电源及交流相控调压器的控制单元，广泛应用于电加热炉，电镀电解电源，充电电源，变频器电源，水处理设备，硅碳棒生产，电焊机调压等场合。

三．产品特点z有同步和相序自适应电路，免去传统可控硅电路认定同步和相序的麻烦，现场调试无须示波器即可完成。

工作电源是380V，无需外接电源。

z控制器集成度高，外围元件少，电源变压器，脉冲变压器，同步变压器全部集成在一块板上，结构紧凑,接线简单，调试方便。

z触发功率大，空载脉冲幅度可达13V,触发对称性好，能可靠触发4000A的可控硅，在控制交流负载时，直流分量近似于零。

四．技术参数：z工作条件：环境温度：-25—60º相对湿度：≤85%电源：三相380V AC±15% 50Hz控制信号：手动控制：3.3K/2W多圈电位器，自动控制：DC 0-5V 、0-10V 或4－20mA 外型尺寸：272*147mm 安装尺寸：224*139mm 重量：600gz电压反馈：DC 0－6V 或DC 4-20mAz触发输出：六路脉冲列触发，脉冲变压器输出；触发电流峰值≥600mA 触发电压峰值≥13V 触发脉冲移相范围：0--170º五． 功能介绍：1.．软启动功能：控制器加电时，负载两端的电压由0开始逐渐达到设定值，避免了启动瞬间大电流对可控硅及负载的冲击。

2.．恒压负反馈功能：使用恒压输出负反馈系统能够有效克服由网电波动或其他原因造成的输出电压不稳定。

三相可控硅交流调压移相触发器㈠概述龙科三相可控硅交流调压移相触发器(英文名称为Loncont Solid-State jk trigger，简称LSJK)，它内部集三相电压同步过零检测、移相电路、输入控制电路和六路驱动可控硅的触发电路于一体，独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。

在输入控制作用下，产生三相可改变导通角度的强触发脉冲信号再去分别控制可控硅，即可实现三相负载电压从0V到电网全电压的无级可调。

输入调节范围宽，输出调节精度高，三相对称性好，抗干扰能力强。

触发器无须外接同步变压器，也无须外接直流电源，采用SMT贴片工艺，体积小，外围接线少，使用方便。

触发器使用单宽脉冲强触发方式，适应感性负载或阻性负载，Δ形或Y形接法（无须N线）均可，可以触发额定电流达1500A的可控硅。

1、触发器有线性补偿功能，极大地提高了调节均匀性，输出变化接近理想直线，输入调节范围宽，输出调节精度极高，三相对称性好，抗干扰能力强。

2、触发器有上电缓启动功能，有效地减小了负载在通电时的瞬间冲击电流，有效保护模块安全，延长负载寿命。

㈡型号命名：LSJK --- T 3 SCR HLSJK---龙科固态移相触发器T---三相，缺省为单相额定工作电压3：280-430Vac2：160-280Vac1：90-160Vac0：40-90VacSCR---单向可控硅H---单向可控硅反并㈢多种输入方式电位器手动控制方式 0-5Vdc自动控制方式0-10Vdc自动控制方式 4-20mA（1-5Vdc）自动控制方式 0-10mA自动控制方式使用说明1、独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。

输入调节范围宽，输出调节精度高，抗干扰能力强。

采用PTC7876构成的三相移相触发电路PTC7876是一种可控硅移相触发专用模块，该模块采用先进的数字波形合成技术，移相精度高、外围电路简单，下图是采用PTC7876（下文简称模块）设计的三相移相触发器电路图，可用于电压调节、电机控制、电镀电源、电加热等工业设备中。

一、电路分析图中三相380V电压从A—C端输入，经电阻R8—RIO限流后送到光耦IC4~JC6．经光耦隔离后输出3路与市电同步的三相脉冲信号，A相信号经IC6光耦隔离转换成50Hz方波同步信号送PTC7876的①脚，该信号是模块的唯一同步信号，其它两路脉冲信号送到模块的②、③脚，这两路脉冲为模块提供相序识别信号，当模块用于单相触发电路时这两路信号可以省略，直接将模块的②、③脚接地。

模块④脚是故障输出信号，当模块发现同步异常时输出低电平，并且自动关闭6路移相触发脉冲．刚接通电源时模块内部锁相环还未进入同步状态，模块④脚输出低电平保护信号．0.5~1.5s后模块进入同步状态，④脚输出高电平，再延时ls左右模块输出6路移相触发脉冲。

模块⑤脚为关闭控制端。

低电平时允许输出，高电平时关闭6路移相触发脉冲，并且模块④脚输出低电乎故障保护信号，⑤脚恢复为低电平后再廷时Is左右输出触发脉冲。

模块⑤脚一般外接一只常闭型急停开关、用于紧急情况下关闭触发脉冲。

模块⑥、⑦脚是内部数字电路接地端．⑨脚是模拟电路接地端，⑧脚是移相控制电压输入端，电容c5和R2组成软启动和软关闭延时电路．加大R2阻值和C5容量，可以增加延时时间。

R3是输入阻抗调整电阻，由于模块的输入阻抗很高，通过R3把输入阻抗降低到47kΩ，低输入阻抗有利于减小外围干扰的引入。

当外接控制信号是4～20rnA电流信号时，R3取值为250n．4—20mA电流信号通过R3时产生1—5v的电压信号，经过运放等辅助电路把卜5V转换成0~5v送模块控制端（有些不同尾缀型号的模块直接支持4～20mA输入信号）．o~5v电压对应的移相范围为180度~-100．移相控制电压与移相角不构成线性关系，模块内含256段线性校正功能，经校正后控制电压与输出电压的有效值成线性关系，更符合操作习惯。
