八年级上册光的折射 透镜专题练习(解析版)

一、初二物理光的折射透镜实验易错压轴题（难）1．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：(1)如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm 刻度处，移动光屏直到成清晰的像，此时光屏应在_____刻度范围内。

(2)基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比(1)中所成的像_____。

(3)依据(2)问的结论，他又联想到望远镜的物镜（凸透镜）和目镜（凸透镜）的焦距大小也不同，为了尽可能成更大更清晰的像，则f物_____f目，若将物镜和目镜互换位置，站在原地看同一物体，此时所成像的大小_____不换位置时所成像的大小（均选填“＞”“＜”“＝”）。

【答案】60﹣70cm 变小＞＜【解析】【分析】【详解】(1)[1]当焦距为f＝10cm，由图可知物距u＝40cm，那么u＞2f，此时的像距在一倍焦距和二倍焦距之间，即在60﹣70cm之间。

(2)[2]换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，焦距变小，相当于增大了物距，物距变大时实像会变小。

(3)[3] [4]望远镜的物镜相当于是照相机，成的是倒立、缩小的实像，为了使像更大一些，应增大焦距，望远镜的目镜相当于是放大镜，在物距不变的情况下，焦距越小，成的像越大，由于望远镜的长度不变，故为了成更大的像，应使f物＞f目。

若将物镜和目镜互换位置，站在原地看同一物体，由于在光的折射中，光路是可逆的，放大作用没有改变，此时所成像要小于不换位置时所成像的大小。

2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

4.4光的折射同步练习一．选择题1．如图所示，由于光的折射形成的是（）A．倒立的“烛焰”B．变幻的“手影”C．“折断”的铅笔D．金色的“日环”2．光线从空气斜射入水中，入射角是30°，则折射角可能是（）A．0°B．25°C．30°D．45°3．在透明玻璃杯的杯底放一枚硬币，然后倒入一些水。

把杯子端到眼睛的高度，再慢慢下移。

当杯子下移到某一位置时，可以看到杯中有大、小两枚硬币。

下列说法中正确的是（）A．“大硬币”在上，“小硬币”在下B．“大硬币”在下，“小硬币”在上C．“大硬币”是光在水面发生折射形成的D．“小硬币”是光在杯侧壁发生折射形成的4．如图所示，笔在水中发生了“折断”，以下四幅光路图中，能正确说明产生这一现象的原因的是（）A．B．C．D．5．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲），往茶杯中倒入一些水后，又能够看见硬币了（如图乙）。

能正确反映其中奥秘的光路图的是（）A．B．C．D．6．潜水员在水中看见岸上的“景物”实质是（）A．景物的虚像，像在景物的上方B．景物的实像，像在景物的下方C．景物的实像，像在景物的上方D．景物的虚像，像在景物的下方7．为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。

这是由于（）A．光从空气到玻璃发生了折射B．盐水不均匀使光发生了弯曲C．光发生了色散D．光从玻璃到盐水发生了折射8．手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑（如图中虚线所示），若再向烧杯中注水到一定高度时，烧杯底部的光圈会变为如图中的（）A．B．C．D．9．如图所示，一束光射入杯中，在杯底形成光斑S．逐渐往杯中加水，图中光斑大致位置的光路图正确的是（）A．B．C．D．10．一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。

第三章光的折射透镜（易错55题19大考点）训练范围：苏科版八年级上册第3章。

一．光的折射现象（共9小题）1．下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，人在岸边看到水中鱼的位置，比鱼在水里的实际位置高一些B．图乙中，雨后的彩虹说明太阳光是由红、绿、蓝三种色光混合而成C．图丙中，树荫下光斑的形状与树叶间小孔的形状有关D．图丁中，坐在教室边上的同学看不清黑板上的字，是因为发生了光的漫反射【答案】A【解答】解：A、由于光的折射，在岸上看到水里的鱼比它的实际位置高一些，故A正确；B、雨后的彩虹说明太阳光是由七种色光组成的，故B错误；C、树荫下光斑是太阳经小孔成的实像，像的形状与小孔的形状无关，故C错误；D、坐在教室边上的同学看不清黑板上的字，是因为发生了光的镜面反射，故D错误。

故选：A。

2．下列几种现象中，属于光的折射现象的是（）A．屏幕上的手影B．平面镜中的像C．海上出现海市蜃楼D．水中亭子的倒影【答案】C【解答】解：A、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播。

故A不符合题意。

B、平面镜成像属于光的反射，故B不符合题意。

C、海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的，故C符合题意。

D、水中亭子的倒影是平面镜成像，平面镜成像属于光的反射，故D不符合题意。

故选：C。

3．在太公湖，妈妈给小明拍照时，看到了对岸树木在水中的倒“影”、水中的鱼“影”、地面上小雨的“影”子。

关于“影”的形成原理，下列说法正确的是（）A．妈妈的摄“影”——光的直线传播B．树木的倒“影”——光的反射C．水中的鱼“影”——光的反射D．小雨的“影”子——光的折射【答案】B【解答】】解：A、妈妈的摄“影”，属于凸透镜成像，是由光的折射形成的，故A错误；B、树木的倒“影”，属于平面镜成像，是由光的反射形成的，故B正确；C、水中的鱼“影”，水中鱼反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是鱼的虚像，即鱼“影”是由光的折射形成的，故C错误；D、小雨的“影”子，是由于光的直线传播形成的，故D错误。

八年级物理上册第四章光的折射透镜专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、如图所示，在平静的水面，国家大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳。

这个倒影形成的原理是（）A．光的直线传播B．光的反射C．光的折射D．光的色散2、光学知识在我们的生活、学习中有着广泛应用。

下列说法中（）①近视镜是凸透镜，利用了凸透镜对光有会聚作用②照相时，被照者应位于镜头二倍焦距以外③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理④阳光下绿树的影子是光沿直线传播形成的A．只有①④正确B．只有②④正确C．只有②③正确D．只有①③正确3、2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。

王大爷从报纸上看到这一消息时，感到无比自豪。

他用放大镜读报时透过镜片看到的文字是（）A．倒立、缩小的实像B．正立、放大的虚像C．倒立、放大的实像D．正立、缩小的虚像4、如图所示的四个光现象中，由光的反射形成的是（）A．“日环食”现象B．人眼看到不发光的物体C．照相机成像D．白色的太阳光通过三棱镜5、中华文明源远流长，中华文化博大精深.唐诗宋词璀璨夺目，蕴含丰富的光学知识。

如太白名句“举杯邀明月，对影成三人”：描述李白月下独酌，顾观地上已影，俯看杯中自己，下面四幅图，与李白诗中描述的光学现象，成因相同的是（）A．①④B．②③C．①③D．②④第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1”､“2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____｡2、如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是_________ 、 ____________ 的虚像．如果在文物上有两条相交的裂纹，其夹角是5°．要想看到的像更大些，应该将放大镜离裂纹稍微 ______ 些．此时放大后的两条裂纹的夹角_______ 5°（选填“大于”、“小于”或“等于”）。

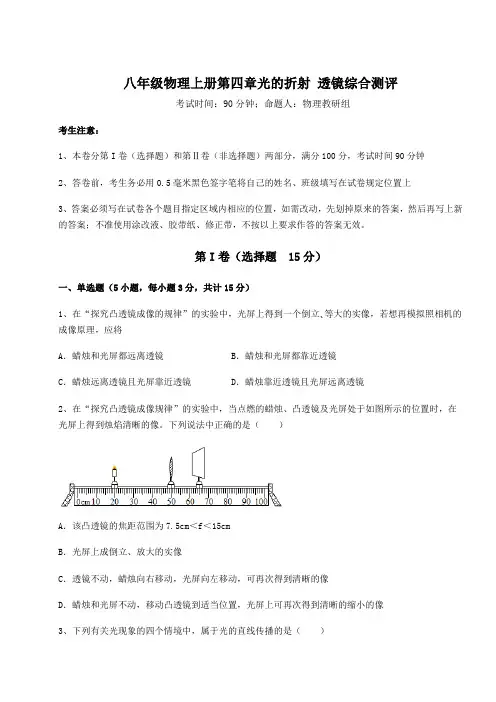

八年级物理上册第四章光的折射透镜综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立､等大的实像，若想再模拟照相机的成像原理，应将A．蜡烛和光屏都远离透镜B．蜡烛和光屏都靠近透镜C．蜡烛远离透镜且光屏靠近透镜D．蜡烛靠近透镜且光屏远离透镜2、在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。

下列说法中正确的是（）A．该凸透镜的焦距范围为7.5cm＜f＜15cmB．光屏上成倒立、放大的实像C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像3、下列有关光现象的四个情境中，属于光的直线传播的是（）A．蜡烛在平面镜中的像B．街角处凸面镜扩大视野C．插入水杯的铅笔好像断了D．墙上的手影4、关于透镜，下列说法正确的是（）A．远视眼的人佩戴的眼镜是凹透镜B．照相机中所成的像是放大正立的C．用投影仪投放出来的电影画面属于虚像D．丢弃的矿泉水瓶容易引起火灾，是因为矿泉水瓶相当于一个凸透镜，能会聚阳光5、一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。

在逐步注水的过程中，B处的人看到池底的光斑会（）A．在原地不动B．先向左移再向右移C．向左移动D．向右移动第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1”､“2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____｡2、利用支付APP“扫一扫”功能扫描商家二维码，可以快速进行网络支付。

八年级物理上册第四章光的折射透镜专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、光的应用在生活中无处不在，下列有关光现象的描述中不合理的是（）A．日食现象是由于光沿直线传播形成的B．近期四川多次出现日晕现象（太阳周围的彩色光环）是由光的折射形成的C．小张面对平面镜靠近时，镜中的虚像大小不变D．小明用摔掉了约三分之一的老花镜片做成的投影仪镜头，不能显示物体完整的像2、岸上的人看到水中小鱼的光路图是（）A．B．C．D．3、日晷是我国古代劳动人民用来计时的一种工具。

如图所示，通过观察直杆在太阳下影子的位置就可知道时间。

下列现象与日晷工作原理相同的是（）A．池水映明月B．形影紧相依C．潭清疑水浅D．镜子正衣冠4、下列关于生活中的光现象说法中正确的是（）A．由于太阳光穿过大气层时会发生折射，我们观察到日出的时间会比实际日出时间早B．近视眼看远处物体时，像成在视网膜后方，需佩戴凹透镜C．雨后的彩虹是光的色散现象，其中，红、黄、蓝三种颜色叫做色光的三原色D．雨后的夜晚，当我们迎着月光走时，地上发暗处是积水，主要水面发生了镜面反射5、在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。

测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。

下列说法中正确的是（）A．由图甲可知该凸透镜的焦距是40.0cmB．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同C．若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、在探究“凸透镜成像规律”的实验中：将焦距为10cm 的凸透镜，固定在光具座50cm 的刻度处，将蜡烛从如图所示位置，移到光具座20cm 刻度处，此时物距u 满足__________（选填“2u f >”、“u <2f ”、“2f u f <<”），需将光屏向__________（选填“左”或“右”）移动，才能在光屏上成清晰的、_________（选填“正立”或“倒立”）的__________（选填“实像”或“虚像”），此成像的特点与（选填“照相机”“投影仪”或“放大镜”）原理相同；这时若保持凸透镜的位置不变，仅将蜡烛和光屏位置互换，光屏上__________（选填“能”或“不能”）再次得到烛焰清晰的像。

专题12 光学作图（二）光的折射、透镜（原卷版）--2021-2022学年八年级物理上同步培优对点练（人教版）一、光的折射作图1.在图中画出入射光线AO对应的折射光线大概位置。

2.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

3.如图，OB是一束从水中射到空气后的折射光线，请在图中画出其入射光线的大致位置、对应的反射光线，标出折射角的度数。

4.按要求作图：(1)如图甲所示，一条光线沿半径方向射向半圆柱体玻璃砖，请作出它在圆弧面上的折射光线和底面上的反射光线和折射光线。

(2)如图乙所示，一条光线射向半圆形玻璃砖(O为圆心)，根据光的折射规律画出这条光束经过两个界面折射的大致光路图。

5.如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。

6.如图所示，有一束入射光，由空气斜射入玻璃中，在界面处同时发生反射现象和折射现象，在图中画出空气与玻璃的分界面MM′和法线NN′，并标出入射光线、反射光线和折射光线。

7.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底(井中有水)中央，请用光路图作出井底之蛙“观天”的最大范围。

7.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C 点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线．8.如图甲所示为一种半潜式游艇，其下半部分可潜至水面以下，游客可通过透明玻璃窗观赏海底世界，图乙为某半潜式游艇在水下的部分的示意图，请在图乙中作出游客眼睛在A处透过左侧窗户观赏小鱼B的光路图。

(B′为看到的小鱼的像)9.将一平面镜斜放在装有一定量水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线进入水中的光线和入射到平面镜后的反射光线。

10.如图所示，在一个水槽中倾斜放置一平面镜，水面上A处有一光源，其发出的一束光经平面镜反射后恰好从水面上的B点射出，请作出该过程的光路图。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．探究凸透镜成像的规律。

第三章光的折射透镜专题训练专题训练三透镜及其应用一．选择题1．如图所示，小明将一个生鸡蛋放入桌面上盛有清水的烧杯中，然后从不同的位置观察鸡蛋，不可能看到的现象是（）A．看到的鸡蛋比实际的浅一点B．看到的鸡蛋都是虚像C．看到的鸡蛋比实际大一点D．看到的鸡蛋比实际小一点2．麻省理工学院的研究团队将一特殊的纳米颗粒嵌入到植物叶子中，创造了一种可由LED充电的发光植物。

研究者通过凸透镜观察到如图所示的现象。

下列有关说法不正确的是（）A．该发光植物属于光源B．研究者通过凸透镜观察到的是叶片放大的虚像C．要使观察到的像更大一些，叶片应该靠近凸透镜D．研究者看见叶片是绿色的，是因为其反射了绿光3．下列判断中正确的是（）A．甲图反映了近视眼的形成原因，需配戴丙图中的眼镜对视力进行矫正B．甲图反映了远视眼的形成原因，需配戴丁图中的眼镜对视力进行矫正C．乙图反映了近视眼的形成原因，需配戴丁图中的眼镜对视力进行矫正D．乙图反映了远视眼的形成原因，需配戴丙图中的眼镜对视力进行矫正4．焦距为10cm的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为12cm，若凸透镜靠近白纸，看到光斑的大小和亮度的变化情况是（）A．光斑一直变大，亮度越来越暗B．光斑一直变小，亮度越来越暗C．光斑先变小后变大，亮度先变亮后变暗D．光斑一直变大，亮度越来越亮5．小露同学在做探究凸透镜成像规律时，出现了如图所示的情形，则凸透镜的焦距可能是（）A．3 cm B．6 cm C．9 cm D．16 cm6．（2024•福建三模）图甲是我们使用电脑时常会用到的光电鼠标，光电鼠标的原理是利用发光二极管的光照射鼠标垫（如图乙），反射后经凸透镜再进入鼠标的光学感应器（相当于光屏），用来记录移动动作，以此捕捉移动位置的不同画面。

图中光学感应器、凸透镜、发光二极管等元件固定在鼠标内。

下列说法正确的是（）A．当发光二极管发出的光照射在粗糙的鼠标垫上时会发生镜面反射B．若成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，则在光学感应器上所成的像是倒立、放大的实像C．将鼠标离开鼠标垫一定高度悬空时，像成在光学感应器的下方D．将鼠标离开鼠标垫一定高度悬空所成的像变大7．小李用透明塑料盒设计了一个昆虫标本观察器，如图所示。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。

(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。

(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。

2．在探究凸透镜成像规律时，如图甲所示，将凸透镜A固定在光具座上35cm刻度线处，将点燃的蜡烛放置在光具座上5cm刻度线处，移动光屏，使烛焰在光屏上成清晰的像，由凸透镜A成像中物距和像距的变化关系画出图像如图乙所示；接着保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示：(1)请根据上述实验现象和凸透镜成像规律判断；凸透镜A的焦距是_____cm，凸透镜A的焦距_____（填“大于”“小于”或“等于”）凸透镜B的焦距；(2)在图甲中，保持凸透镜位置不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_____（填“左”或“右”）移动一段距离，像将_____（填“变大”“变小”或“不变”）；(3)图丙所示的实验现象可以说明_____（填“照相机”“幻灯机”或“放大镜”）的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和蜡烛的位置不动，应使光屏_____（填“靠近”或“远离”）凸透镜，才能在光屏上再次看到烛焰清晰的像；(4)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____。
