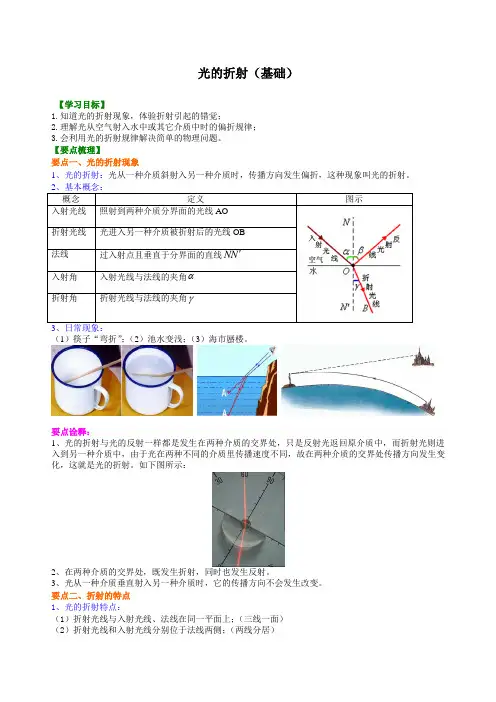

光的折射(基础)【学习目标】1.知道光的折射现象,体验折射引起的错觉;2.理解光从空气射入水中或其它介质中时的偏折规律;3.会利用光的折射规律解决简单的物理问题。
【要点梳理】要点一、光的折射现象1、光的折射:光从一种介质斜射入另一种介质时,传播方向发生偏折,这种现象叫光的折射。
2、基本概念:概念定义图示入射光线照射到两种介质分界面的光线AO折射光线光进入另一种介质被折射后的光线OB法线过入射点且垂直于分界面的直线NN'入射角入射光线与法线的夹角α折射角折射光线与法线的夹角γ3、日常现象:(1)筷子“弯折”;(2)池水变浅;(3)海市蜃楼。
要点诠释:1、光的折射与光的反射一样都是发生在两种介质的交界处,只是反射光返回原介质中,而折射光则进入到另一种介质中,由于光在两种不同的介质里传播速度不同,故在两种介质的交界处传播方向发生变化,这就是光的折射。
如下图所示:2、在两种介质的交界处,既发生折射,同时也发生反射。
3、光从一种介质垂直射入另一种介质时,它的传播方向不会发生改变。
要点二、折射的特点1、光的折射特点:(1)折射光线与入射光线、法线在同一平面上;(三线一面)(2)折射光线和入射光线分别位于法线两侧;(两线分居)(3)入射角增大(或减小)时,折射角也随着增大(或减小);(4)光垂直照射时,折射角等于零。
2、两角关系:(1)入射光线垂直界面入射时,折射角等于入射角等于0°;(2)光从空气斜射入水等介质中时,折射角小于入射角;(3)光从水等介质斜射入空气中时,折射角大于入射角。
(4)注意无论是折射角还是入射角,在空气中的角总是较大的。
要点诠释:1、光斜射到两种介质的分界面时,光的传播方向发生了偏折;但是光垂直照射到两种介质的交界面时,入射角为零度,折射角为零度,光还是沿直线传播。
2、光的折射看到的是物体的虚像。
【典型例题】类型一、光的折射现象1.2012年12月10日上午,上海天空出现罕见的“3个太阳”和“倒挂的彩虹”奇观,如图.气象专家解释说,当天天空有一层比较高的云,它由冰晶组成,冰晶的形态类似于“三棱镜”,使太阳光发生了(填“折射”或“反射”),形成太阳的(填“实”或“虚”)像,所以产生“3个太阳”;“倒挂的彩虹”是由于光的现象形成的。
第四章 光的折射 透镜一、光的折射知识点1 光的折射现象1. 如图所示的四种情景中,不属于光的折射的是()2. 小明在一湖畔看到:鸟在水中飞翔,鱼在白云中穿游,青山倒立在水中.这些景物中,由光的折射形成的是( )A.鸟B.鱼C.白云D.青山3. 如图所示是探究平面镜成像特点的实验装置,实验中会观察到玻璃板中的“烛焰像”看起来比蜡烛A 本身的烛焰要暗一些,主要是因为烛焰发出的光射到玻璃板表面时,有一部分发生了.知识点2 实验:探究光的折射特点 4. 某同学在做“探究光的折射特点”实验,如图所示是光从空气射入 水中时的光路.实验发现,折射光 线、入射光线和法线在同一平面 内,折射光线和入射光线分别位 于法线的两侧.通过实验还得到如 下数据,(1) 分析表中数据,可得出结论:①光从空气斜射到水中时,将同时发生 和 .②光从空气斜射到水中时,折射角随入射角的变化关系:入射角增大,折射角 (填“增大”或“减小”),且折射角总 (填“大于”“等于”或“小于”)入射角.当光从空气垂直射到水面时,反射角等于 .(2) 请你对该同学上述探究实验得出光的折射特点的过程作出评价.是否存在不足?答: (填,“是”或“否”);请简要说明理由: .5.小宇用如图所示装置将一细光束斜射到空气中,用于探究“光的折射特点”.(1)为了更清晰地观察水中的光路,可以采用的办法是,实验中(填“能”或“不能”)看见反射光线.(2)实验的折射光路如图所示,可以判定折射角(填“大于”“小于”或“等于”)入射角,增大入射角,观察到折射角(填“增大”或“减小”).(3)若不断增大光在水中的入射角,会观察到的现象是入射角增大到一定值时,. 知识点3 光的折射特点6.当光从空气斜射入水或玻璃中时,折射角入射角;当光从水或玻璃斜射入空气中时,折射角入射角;当光垂直射到水或玻璃表面时,传播方向.7.如图所示,光线AO的折射光线可能沿(填“OB”“OC”或“OD”)方向传播.8.一束与水面成50°夹角的光线从空气斜射入水中,则折射角( )A.小于50°B.大于50°C.大于40°D.小于40°9.一束光线从空气斜射入水中,当入射角逐渐增大时,折射角将( )A.保持不变B.逐渐增大,但总小于入射角C.逐渐减小D.逐渐增大,但总大于入射角10.人在河岸上看到水中的鱼,下面的光路图能正确表示该现象的是( )知识点4 光的折射的应用11.观察如图所示的漫画,下列说法不正确的是( )A.人看到的“水底”比实际的水底浅B.人看到的“水底”是虚像C.人能看到水底是因为光线从空气射向水中D.人产生了错误的判断是光的折射导致的12. 一束光从空气斜射到某液面上发生反射和折射,入射光线与液面成30°角(如图),反射光线与折射光线的夹角为83°,则反射角为 ,折射角为.13. 如图所示是从水中的A 点射向空气的两条光线,请在图中画出对应的折射光线的大致方向.14. 一束激光射向一块玻璃制成的三棱镜,如图所示,请画出这束光穿过三棱镜的大致传播方向.15. 如图,有经验的渔民在用鱼叉捕鱼时,会把鱼叉 (填“正对着他看到的鱼”“对着他看到的鱼的下方”或“对着他看到的鱼的上方”),从而捕到鱼.这是因为光从 中斜射入 中时,发生了折射.16. 如图所示,玻璃水缸底部有一块小雨花石(未画出) ,人眼在A 点看到雨花石在B 点,要使从A 点射出 来的一束极细的激光能照到缸底的雨花石上,则 激光应射向( )A. B 点B. B 点左方C. B 点右方D. B 点下方17. 如图所示的飞机,一架是实际的,一架是人从潜水艇中看到的虚像,请作出人看到飞机的光路图,并保留作图痕迹.【作业精选】1. 下列词语描述的现象与“潭清疑水浅”相同的是 ( )A.杯弓蛇影B.树影斑驳C.鱼翔浅底D.波光粼粼 2. 小明在家中做“研究光的传播”实验,玻璃缸中盛有清水,沿缸壁轻轻注入浓糖水,从侧壁 水平照射激光,看到缸内光的路线如图所示,则下列说法正确的是( ) A.这个现象是光的反射现象B.这个现象是光的色散现象C.当搅拌缸中的水后,观察到光的路线依然是弯曲的D.当搅拌缸中的水后,观察到光的路线是直的3. 同学们在湖水里看到了“云在水中飘,鱼在云上游”的美景.下列说法正确的是( )A.水中的鱼是光的折射所形成的虚像B.水中的云是光的折射所形成的实像C.水中的鱼是光的反射所形成的虚像D.水中的云是光的反射所形成的实像4. 把一块长方体玻璃砖压在有“科学”两字的书上,如图所示,图中“科学”两字是( ) A. 变浅的虚像 B. 变浅的实像C. 变深的虚像D. 变深的实像 5. 在研究光的折射特点时,小明让一束激光沿白纸板照射,把手指放于S 点时刚好接收到红色的亮点, 然后将玻璃砖放于白纸板上,激光经玻璃砖向右侧 照射,如图所示.他将手指放于哪一点才可能接收到 红色的亮点( ) A.放于S 点 B.放于B 点C.放于A 点D.无论哪一点都可以6. 如图所示,将刻度尺斜插入水中,从水面上看去,水中尺子的刻度( ) A.变得疏了 B.变得密了C.一部分变疏一部分变密D.疏密没有变化7. 如图所示,一束光线斜射入容器中,并在容器底形成一光斑O ,这时向容器中逐渐加水,则光斑 O 的位置将( ) A.慢慢向右移动 B .慢慢向左移动 C.慢慢向上移动D.仍在原来位置不动 8. 如图所示,有一条光线从玻璃斜射入空气中,则折射角为度,界面的边是玻璃.9. 如图所示,射水鱼向树叶上的昆虫射水,使昆虫落入水中成为它的食物,它想要射到昆虫,就应偏向所看到的昆虫的 (填“下方”或“上方”)射水.岸上的人要用激光笔照射射水鱼,如果对着看到的射水鱼的下方照射,那么他 (填“能”或“不能”)照射到射水鱼.10. 如图,不透明容器底部A 处有一光源,没向容器中加水时在侧壁B 处形成一个亮的光斑.当向 容器中加水至EF 处时,亮斑在B 点的 ,当水面到达CD 处时,亮斑在B 点的 .(填“上方”“下方”或“原处”) 11. 《康熙几暇格物编》中记载:“置钱碗底,远视若无,及盛满水时,则钱随水光而显现矣.”如 图所示,把铜钱放在碗底B 处后加适量水,从 A 处恰好看到铜钱的像在E 处,用激光笔从A 点向 处(用图中字母表示)照射,可照 亮铜钱.加满水,从A 处看到像的位置将 (填“变高”“变低”或“不变”). 12. 如图所示,在一个深坑正中央P 点趴着一只青蛙,它能看到的视野范围如图a 所示;若坑中灌满了水,青蛙仍在P 点,它的视野将发生变化,请在图b 中利用光路图确定青蛙视野的大致范围,并按图a 的方法表示出来.13. 人眼看到斜插入水中的筷子发生弯折(如图甲),请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应的折射光线14. 在探究“光从空气斜射入水和油中时,哪种液体对光的偏折本领较大”的实验中,小明提出如下实验 方案:先让一束入射光从空气直接斜射入透明的空水 槽中,记录光斑位置(如图甲所示),接着分别倒入 适量的油和水(如图乙所示),再用一束光斜射入油 和水中,记录对应的光斑位置,通过分析就可得到 实验结论.(1) 实验时,同学们在水槽底部贴上一把自制纸质刻度尺,这样做的目的是 .(2) 小明的实验方案中存在明显问题,请你帮他指出来: .(只要指出一处即可)(3) 某小组同学根据修改后正确的实验方案进行实验后,所记录的三次光斑的相对位置如图丙所示,经分析可知:光从空气斜射入水和油中时, 对光的偏折本领较大.(4) 图丁中c 点为实验C 所形成的光斑,请在括号内用字母a 、b 、d 标出其余三次实验所形成的光斑的对应位置.参考答案一、光的折射1. B2. B3. 折射4. (1)①折射 反射 ②增大 小于0°(2)是 没有换用其他透明介质做此实验5. (1)在水中加入少许牛奶(其他答案合理即可) 能(2)大于增大(3)观察不到折射光线6. 小于大于不变7. OD 8. D 9. B 10. C 11. C12. 60°37°13. 如图所示.14. 如图所示.15. 对着他看到的鱼的下方水空气16. A17. 如图所示.【作业精选】1. C2. D3. A4. A5. C6. B7. B8. 60 右9. 下方不能10. 下方原处11. E 变高12. 如图所示.13. 如图所示.(1)记录每一次光斑的位置(2)没有控制液体的深度、入射点和入射角相同 (3)油(4)d a b1、Be honest rather clever 20.7.197.19.202016:0316:03:59Jul-2016:032、By reading we enrich the mind; by conversation we polish it.二〇二〇年七月十九日2020年7月19日星期日3、All things are difficult before they areeasy.16:037.19.202016:037.19.202016:0316:03:597.19.202016:037.19.2020 4、By other's faults, wise men correct theirown.7.19.20207.19.202016:0316:0316:03:5916:03:59 5、Our destiny offers not the cup of despair, but the chalice of opportunity. So let us seize it, not in fear, but in gladness. Sunday, July 19, 2020July 20Sunday, July 19, 20207/19/20206、I have no trouble being taken seriously as a woman and a diplomat [in Ghana].。

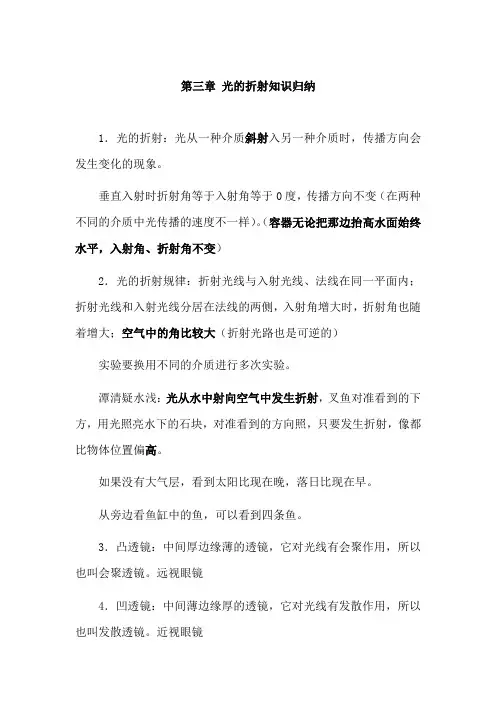

第三章光的折射知识归纳1.光的折射:光从一种介质斜射入另一种介质时,传播方向会发生变化的现象。
垂直入射时折射角等于入射角等于0度,传播方向不变(在两种不同的介质中光传播的速度不一样)。
(容器无论把那边抬高水面始终水平,入射角、折射角不变)2.光的折射规律:折射光线与入射光线、法线在同一平面内;折射光线和入射光线分居在法线的两侧,入射角增大时,折射角也随着增大;空气中的角比较大(折射光路也是可逆的)实验要换用不同的介质进行多次实验。
潭清疑水浅:光从水中射向空气中发生折射,叉鱼对准看到的下方,用光照亮水下的石块,对准看到的方向照,只要发生折射,像都比物体位置偏高。
如果没有大气层,看到太阳比现在晚,落日比现在早。
从旁边看鱼缸中的鱼,可以看到四条鱼。
3.凸透镜:中间厚边缘薄的透镜,它对光线有会聚作用,所以也叫会聚透镜。
远视眼镜4.凹透镜:中间薄边缘厚的透镜,它对光线有发散作用,所以也叫发散透镜。
近视眼镜区别:用手摸、靠近物体看、正对太阳照。
如果透过水中的气泡看物体是缩小的像,因为以气泡中间分开,相当于两个凹透镜。
猫眼是凹透镜。
5.测凸透镜的焦距:把凸透镜正对太阳,在它的另一侧移动光屏,直到找到一个最小最亮的光斑,测出此时透镜到光屏的距离即为该凸透镜的焦距。
用红光和紫光测同一透镜的焦距,红光焦距长(红光的偏折程度比紫光弱),只能找到一个最小最亮的光斑,而不是一点,是因为不同色光的偏折程度不一样。
若果光屏上不是最小最亮的光斑,此时光屏到透镜的距离可能大于f,也可能小于f,如果远离光屏光斑先变小后变大,则光屏到透镜的距离小于f;如一直变大,则大于f。
(如果用点光源,移动光屏,光斑大小不变,点光源到透镜的距离为透镜的焦距,如果光屏靠近透镜光斑变小,则小于焦距,如果光屏靠近透镜光斑变大,则大于焦距。
6.凸透镜成像:(1) (u>2f),成倒立、缩小的实像(像距:f<v<2f),u>v照相机的原理;(2)u=2 f倒立、等大的实像,v=2f,u=v,可以测焦距,f=1/2u=1/2v(3) f<u<2f,成倒立、放大的实像(像距:v>2f),u<v 幻灯机、投影仪的原理。
